#はじめに
今回はvsphere環境で利用するためのストレージ環境(NAS)を用意し、vsphere ESXiからiSCSIで接続するところまでを実装した。
NAS用OSには、FreeNAS(FreeBSDをbaseとしたオープンソースのNAS用OS)を用いた.
以下のFreeNASのページから、iSOイメージをダウンロード。
https://www.freenas.org/
#VMWare WorkstationにNAS用仮想マシンを準備

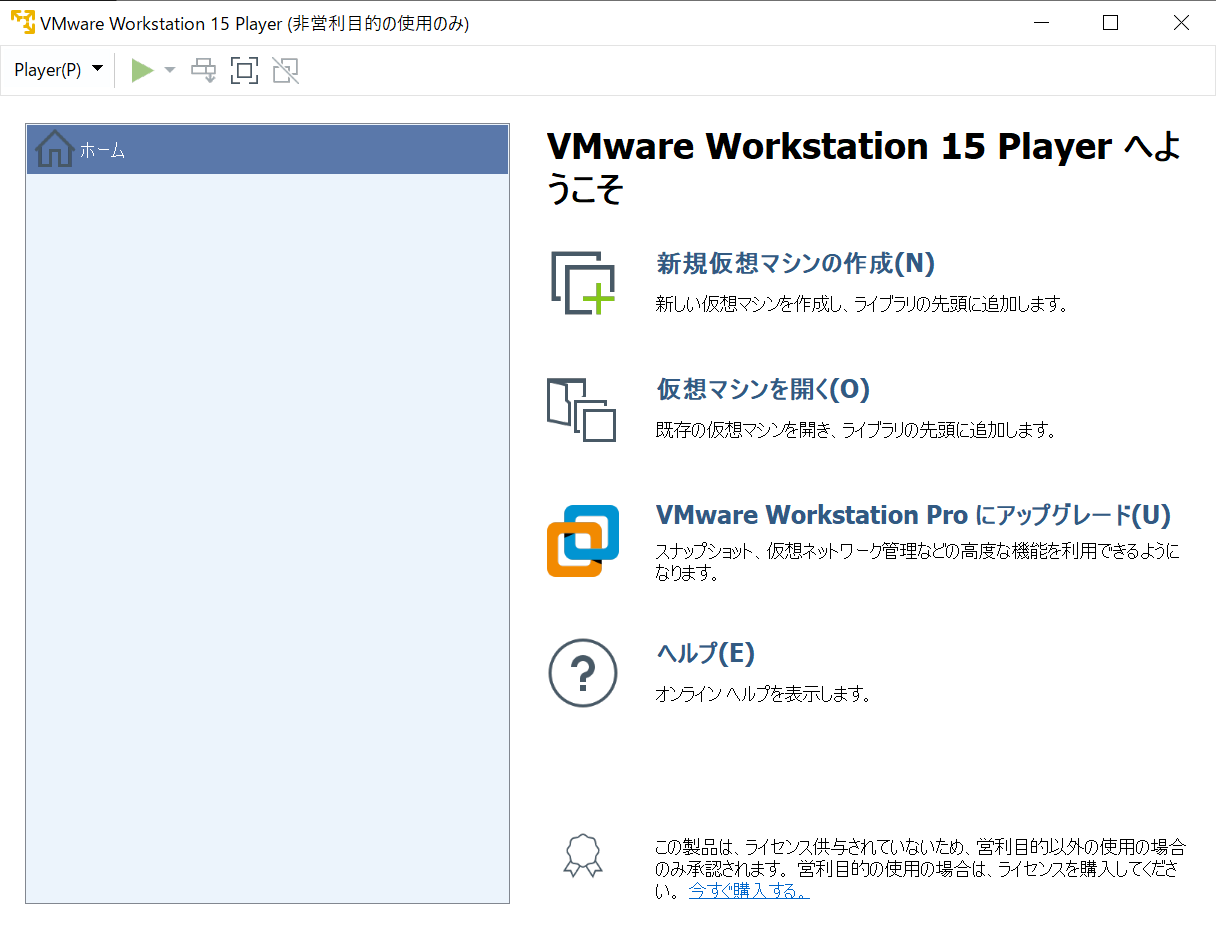

VMWare Workstationを立ち上げ、「新規仮想マシンの作成」をクリック。
「インストーラディスクイメージファイル」を選択し、「参照」をクリック。ダウンロードしたFreeNASのisoファイルのイメージを選択して、「次へ」をクリック。
「仮想マシン名」と「場所」を指定し、「次へ」をクリック。
「ディスク最大サイズ」を指定し、「次へ」をクリック。
最終確認を行い、「完了」をクリック。
次に、物理PCからESXiの仮想マシンにアクセスできるようにネットワークの設定変更を行う。
(ブロードバンドルータを経由して物理PCと通信を行う。) ※ブロードバンドルータがあることが前提となる。
仮想マシンを右クリックして「設定」を選択。ネットワークアダプタがデフォルトの「NAT」となっているので、これを「ブリッジ」に変更をし、「OK」をクリック。
次に、ISCSI用ネットワークセグメント用のネットワークアダプタ(ESXiからの接続用)を追加する。
「追加」をクリックし、「ネットワークアダプタ」を選択し。「完了」をクリック。
追加したネットワークアアダプタを選択し、「追加」をクリック。
「iSCSI」という名前のLANセグメントを作成し、「OK」をクリック。
追加したネットワークアダプタ2がデフォルトの「NAT」となっているので、これを「ブリッジ」に変更し、「OK」をクリック。
次に共有用ハードディスクを追加する。(システムドライブと分けるため)

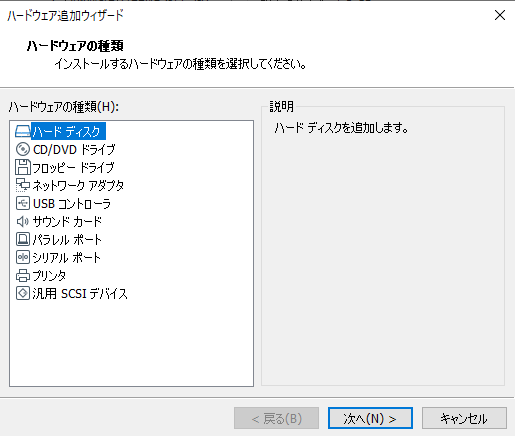

「追加」をクリック。「ハードディスク」を選択し、「次へ」をクリック。
「SCSI」を選択し、「次へ」をクリック。

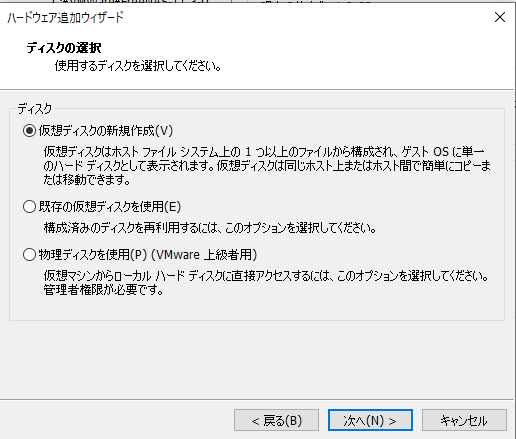

「仮想ディスクの新規作成」を選択し、「次へ」をクリック。
「ディスク最大サイズ」を指定し、「次へ」をクリック。
「完了」をクリック。

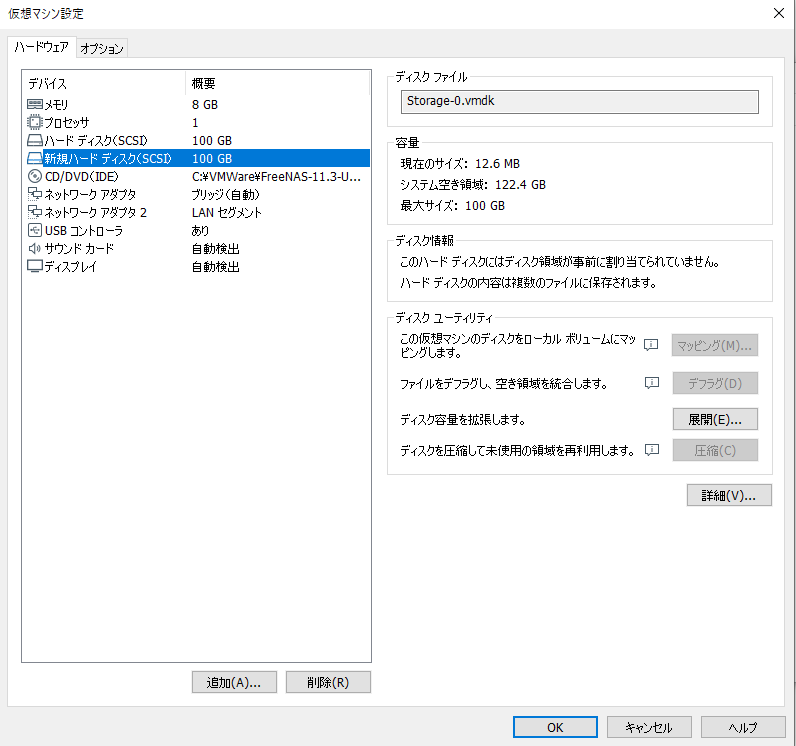

最終的な設定は以下のようになっていれば、「OK」をクリック。
これで仮想マシンの準備完了。
#FreeNASのインストール
仮想マシンを起動すると以下の画面が表示されり。「1 Install/Upgrade」を選択し、「OK」を選択し、「Enter」をクリック。
インストール先のドライブを指定し「OK」を選択し、「Enter」を押す。
「Yes」を選択し、「Enter」を押す。
パスワードを設定し「OK」を選択し「Enter」を押す。
「Bott via BIOS」を選択し、「Enter」を押す。
「No swap」を選択し、「Enter」を押す。インストールが開始する。
インストールが完了したので、「Enter」を押す。
3. Reboot Systemを選択。「OK」を選択し、「Enter」を押す。
これで、インストール完了。
#FreeNASの設定
FreeNASを起動後、以下の画面となる。
物理PCでウェブブラウザを立ち上げ、URLにブロードバンドルータから割り当てられたIPを入力する。

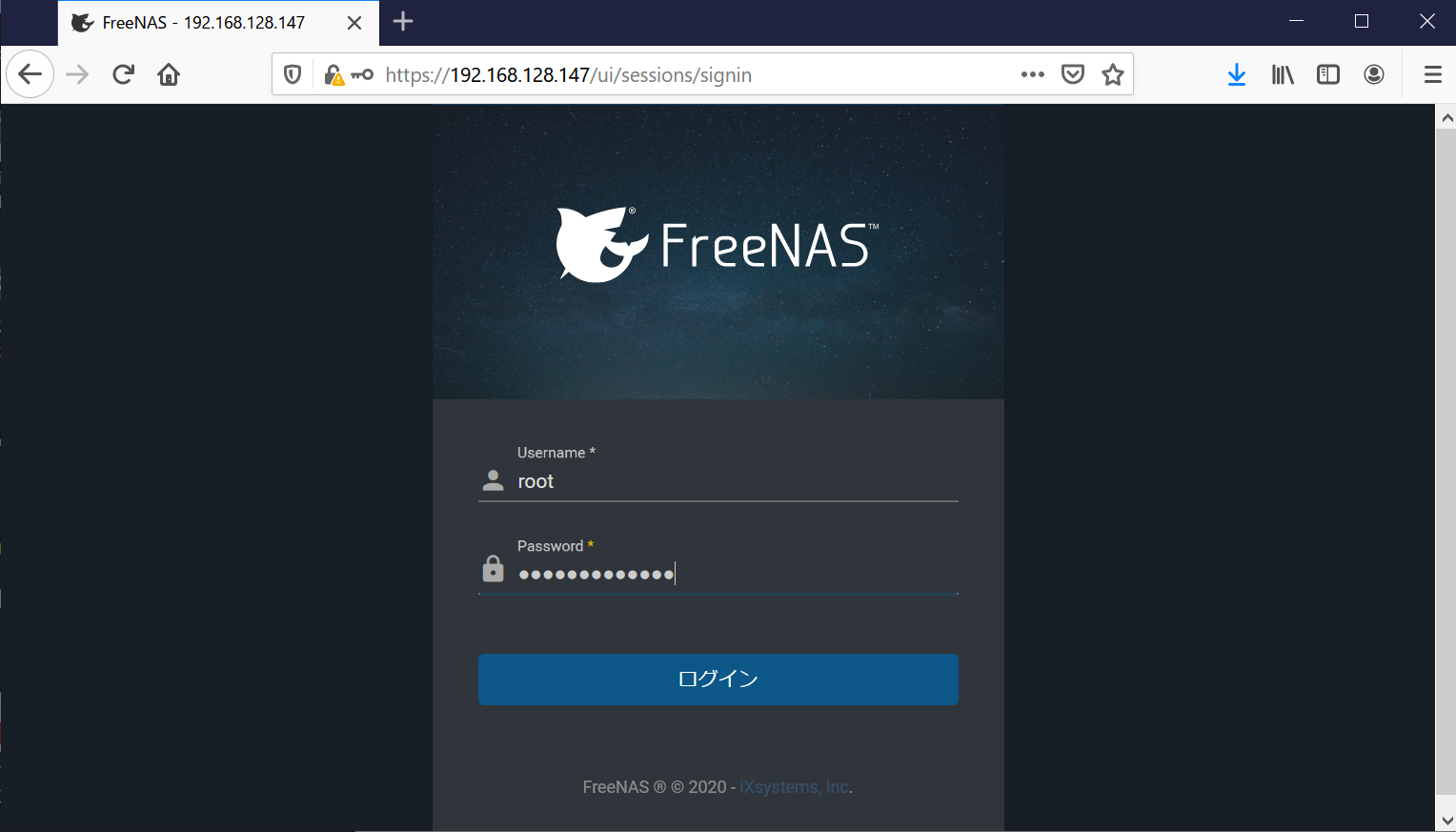

すると、以下の画面が表示されるので、ユーザー名は「root」、パスワードはインストール時に設定したものを指定し、
「ログイン」をクリック。
###ネットワーク設定
左ペインの「Network」を展開し、「Interfaces」をクリック。
LANセグメント用のNICに対して、IPを割り当てる。「em1」を展開し、「EDIT」をクリック。
IP Addressを指定し、「APPLY」をクリック。

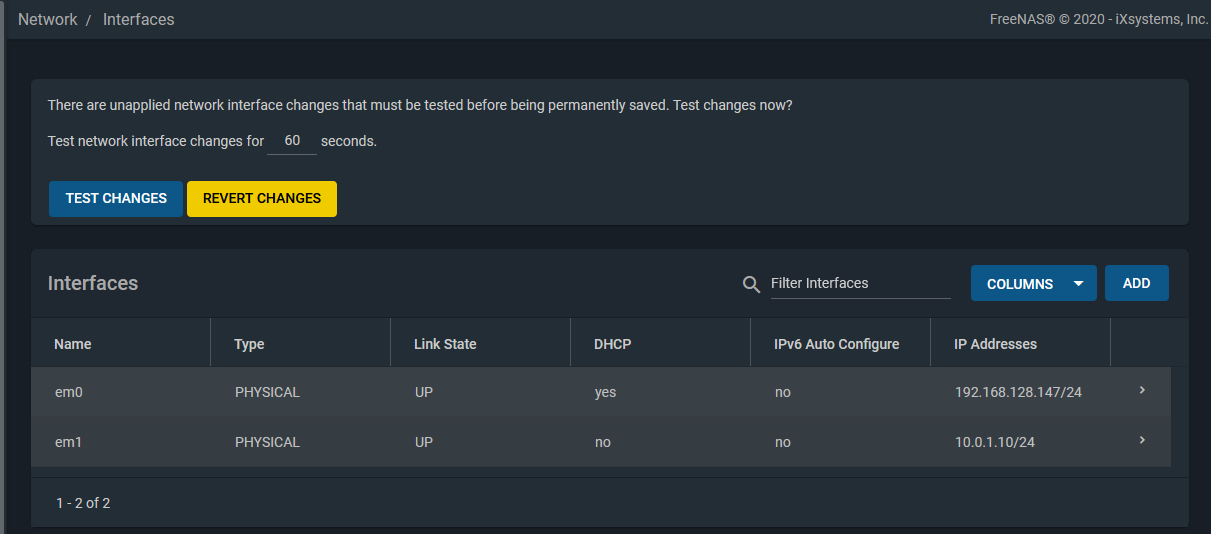

以下の通り、設定されたことを確認。
###iSCSI用LUNの作成
左ペインの「Storage」を展開し、「Pools」をクリック。
「Create new pool」を選択し、「CREATE POOL」をクリック。
「Name」に名前を入力し、ディスクを選択し→マークをクリック。
「CREATE」をクリック。
Poolの作成が完了。次に、「Add Zvol」を選択し、クリック。
「Zvol-name」と「Size for this zvol」を入力し、「SAVE」をクリック。
これでボリュームの作成完了。

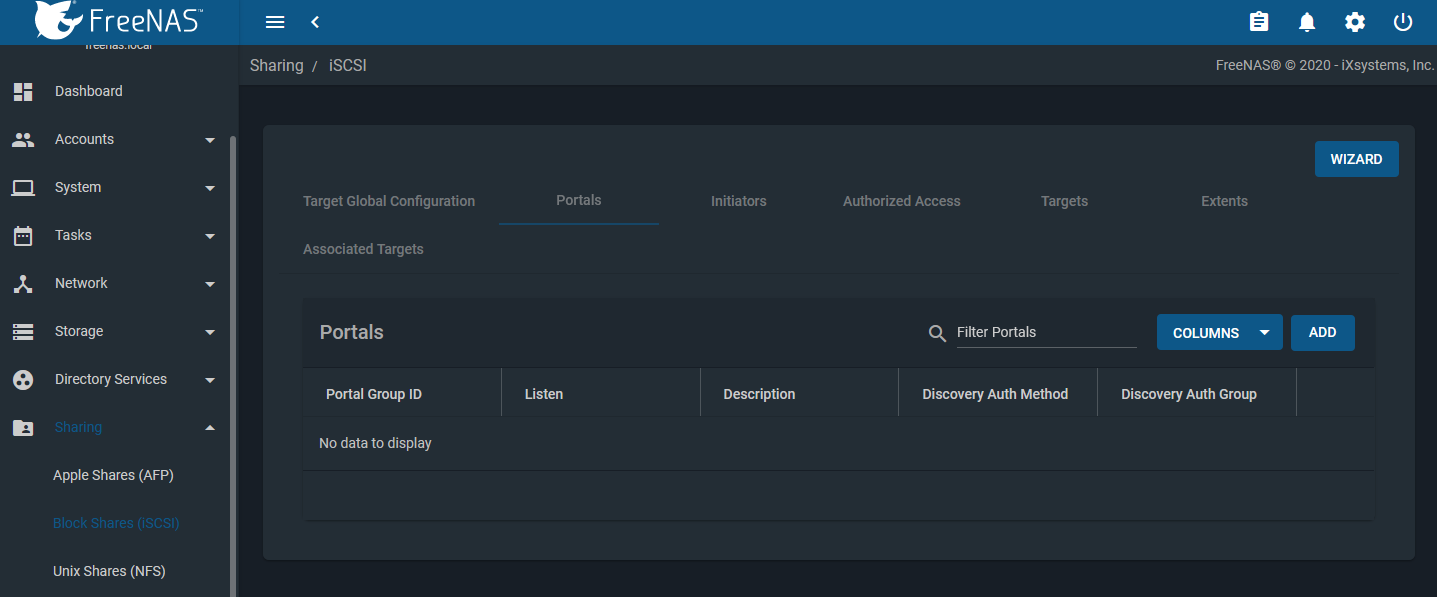

次に、左ペインの「Sharing」を展開し、「Block Shares(iSCSI)」をクリック。「Portals」を選択し、「ADD」をクリック。
「IP Address」と「Port」を入力し、「SAVE」をクリック。
以下のような画面となる。
「Initiators」をクリック。以下の画面で、IPアドレスを「Authorizaed Networks」の下に持ってくる。
「SAVE」をクリック。
以下のような画面となる。
「Targets」をクリック。以下の画面で「Target Name」を入力し、「SAVE」をクリック。
「Extents」をクリック。「Extent-name」を指定し、Deviceには、先ほど作成したボリュームを指定し、「SAVE」をクリック。
次に、「Associated Targets」をクリック。上で作成したTargetとExtentを関連づける。「Target」と「Extent」を指定し、「SAVE」をクリック。
これで、ISCSI Targetの作成完了。

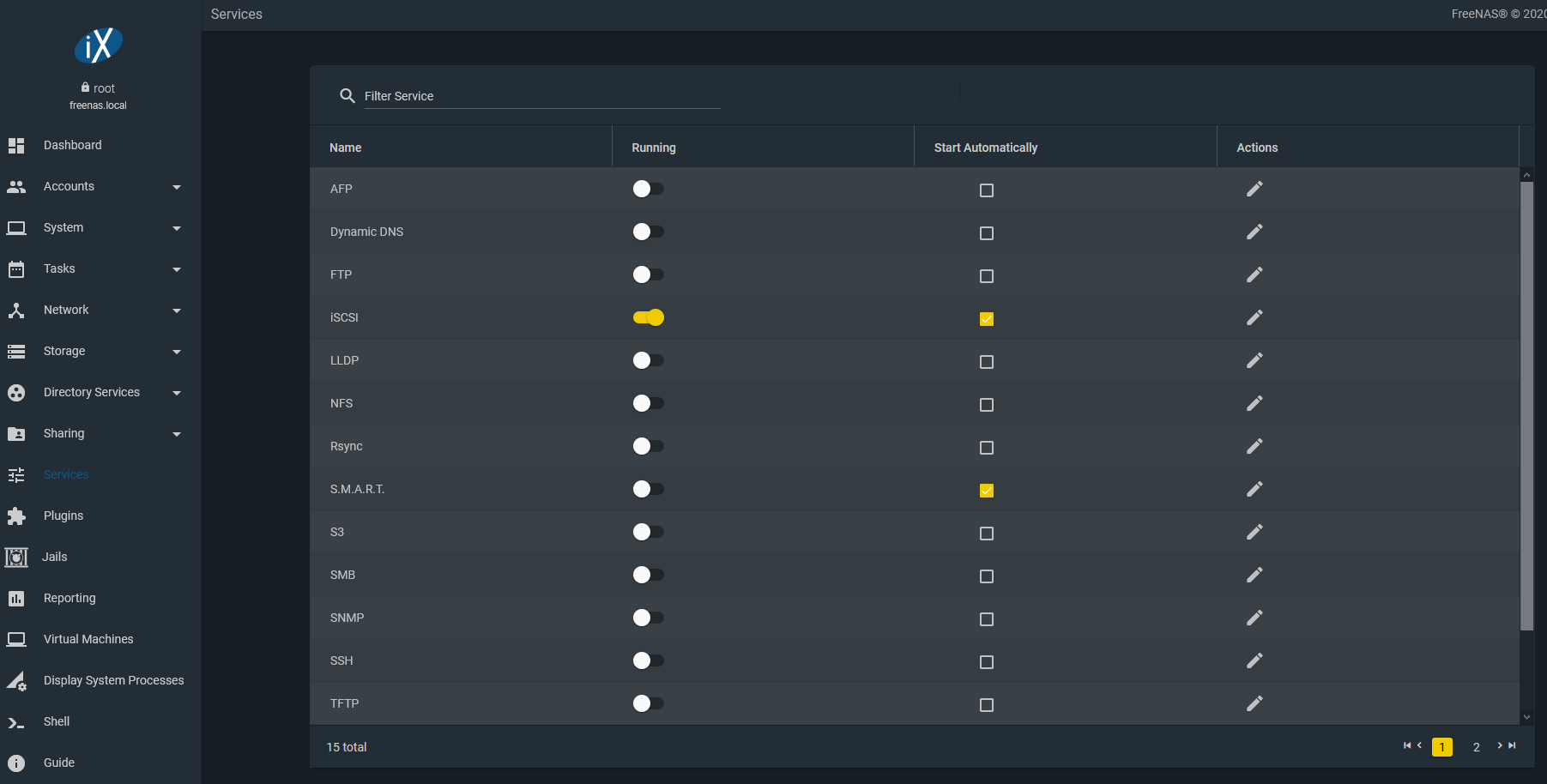

最後に、左ペイン「Services」をkルックし、iSCSIのサービスを起動する。
