Yellowfin と FusionCharts を用いてノードダイアグラムを作成してみようと思います。FusionCharts の dragnodes タイプのチャートを用いることで、組織図のような階層構造データや、ネットワーク図のような平面的なデータなどを含め、ノードどうしの結びつきを可視化することができます。今回は、階層構造のデータを使った手順を紹介したいと思います。
1. 事前準備
1-1. データの準備まで
前回記事 を参考に、『1-3. データの準備』 までの作業を実施します。なお、以下の手順と同じデータを使いたい方は、こちらにサンプルデータを共有しています。
1-2. ビューの作成
以下の通りに軸 (Dimensions) と集計値 (Metrics) を設定します。
軸 : type, id, label, shape, color
集計値 : height, width, x, y, from, to, arrowatstart, arrowatend, alpha
2. グラフの作成
準備が整ったら、グラフの作成に手順を進めます。新規でレポートを作成し、以下の手順に従ってグラフを作成します。
2-1. [データ] ステップ
ビューに設定した軸と集計値を全てテーブルに配置します。
2-2. [グラフ] ステップ
[グラフ] ステップに進み、画面右側 [グラフの選択] から [JavaScriptグラフ] を選択します。
JavaScriptタブ
雛形を全て削除し、以下のコードに置き換えます。コードの処理の内容は後ほど説明します。
generateChart = function(options) {
var $chartDrawDiv = $(options.divSelector);
var processedNode = processNode(options.dataset.data);
var processedArrow = processArrow(options.dataset.data);
doDrawing(processedNode, processedArrow, $chartDrawDiv);
},
processNode = function(dataset) {
var ds_node = [];
for (i=0;i<dataset.from.length;i++){
if(dataset.type[i].formatted_data === "node"){
ds_node.push({
id: dataset.id[i].raw_data,
label:dataset.label[i].raw_data,
x:dataset.x[i].raw_data,
y:dataset.y[i].raw_data,
shape:dataset.shape[i].raw_data,
width:dataset.width[i].raw_data,
height:dataset.height[i].raw_data,
color:dataset.color[i].raw_data,
});
}
}
return ds_node;
},
processArrow = function(dataset) {
var ds_arrow = [];
for (ii=0;ii<dataset.from.length;ii++){
if(dataset.type[ii].formatted_data === "arrow"){
ds_arrow.push({
from: dataset.from[ii].raw_data,
to: dataset.to[ii].raw_data,
color: dataset.color[ii].raw_data,
arrowatstart: dataset.arrowatstart[ii].raw_data,
arrowatend: dataset.arrowatend[ii].raw_data,
alpha: dataset.alpha[ii].raw_data,
});
}
}
return ds_arrow;
},
doDrawing = function(ds_node, ds_arrow, $chartDrawDiv) {
console.log(JSON.stringify(ds_node));
console.log(JSON.stringify(ds_arrow));
require(['js/chartingLibraries/fusioncharts-suite-xt/js/fusioncharts.js'], function(){
const dataSource = {
chart: {
caption: "公式ホームぺージの構成",
subcaption: "ノードを動かしてみよう",
theme: "fusion",
valuefontcolor: "#ffffff",
yaxismaxvalue: "500",
yaxisminvalue: "0",
divlinealpha: "10"
},
dataset: [
{
data: ds_node
}
],
connectors: [
{
stdthickness: "1.5",
connector: ds_arrow
}
]
};
FusionCharts.ready(function() {
var myChart = new FusionCharts({
type: "dragnode",
renderAt: $chartDrawDiv[0],
width: 500,
height: 500,
dataFormat: "json",
dataSource
}).render();
});
});
};
プレビュー
[プレビュー] に移り、どのようなチャートが作成されるか確認します。

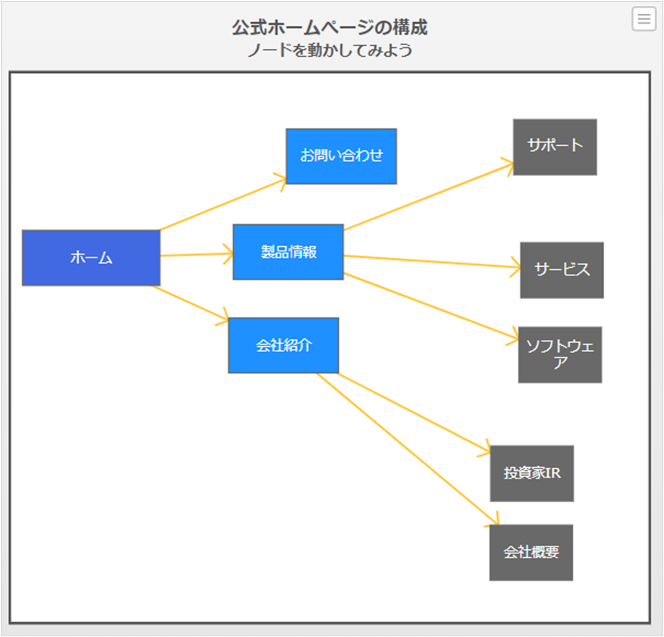

今回は、ホームページの構成を示すダイアグラムを作成してみました。
ノードをドラッグアンドドロップで移動させることで、配置を変更することも可能です。
3. コードの内容
チャートの動作概要が分かったところで、コードの中身を見てみましょう。
generateChart
generateChart = function(options) {
var $chartDrawDiv = $(options.divSelector);
var processedNode = processNode(options.dataset.data);
var processedArrow = processArrow(options.dataset.data);
doDrawing(processedNode, processedArrow, $chartDrawDiv);
},
JavaScript グラフの処理において、最初に呼び出されるのが generateChart = function(options) です。
[データ] ステップでテーブルに追加した情報が options に格納されて、メソッドに受け渡されます。
var $chartDrawDiv = $(options.divSelector) でグラフを出力する div を選択します。
var processedNode = processNode(options.dataset.data);
var processedArrow = processArrow(options.dataset.data);
doDrawing(processedNode, processedArrow, $chartDrawDiv);
上記3行で、別の関数を呼び出して、データ処理とグラフ描画処理を行っています。呼び出し先の関数での処理内容は後続の個所で説明をします。
processNode
processNode = function(dataset) {
var ds_node = [];
for (i=0;i<dataset.from.length;i++){
if(dataset.type[i].formatted_data === "node"){
ds_node.push({
id: dataset.id[i].raw_data,
label:dataset.label[i].raw_data,
x:dataset.x[i].raw_data,
y:dataset.y[i].raw_data,
shape:dataset.shape[i].raw_data,
width:dataset.width[i].raw_data,
height:dataset.height[i].raw_data,
color:dataset.color[i].raw_data,
});
}
}
return ds_node;
},
Yellowfin のデータセットを JSON の配列に変換して ds_node にオブジェクトとして格納しています。
今回のサンプルデータであれば、以下のような JSON の書式になります。画面は [グラフ] ステップでディベロッパーツールのコンソールから確認したものです。コードの中に console.log(JSON.stringify(ds_node)) を記述しておくと、データオブジェクトの中身をコンソールで確認することができます。今回の場合は、doDrawing の先頭に記述しています。デバッグに便利なので、活用してみてください。
ds_node データセットの中身は、ノードを描画するための情報です。
id で各ノードに一意の情報を割り振っています。後述の手順では、この id 情報を用いて、ノードどうしを線で結びます。x, y でノードの配置場所を指定します。label, shape, height, width, color はノードの見た目を決めるための情報です。
processArrow
processArrow = function(dataset) {
var ds_arrow = [];
for (ii=0;ii<dataset.from.length;ii++){
if(dataset.type[ii].formatted_data === "arrow"){
ds_arrow.push({
from: dataset.from[ii].raw_data,
to: dataset.to[ii].raw_data,
color: dataset.color[ii].raw_data,
arrowatstart: dataset.arrowatstart[ii].raw_data,
arrowatend: dataset.arrowatend[ii].raw_data,
alpha: dataset.alpha[ii].raw_data,
});
}
}
return ds_arrow;
},

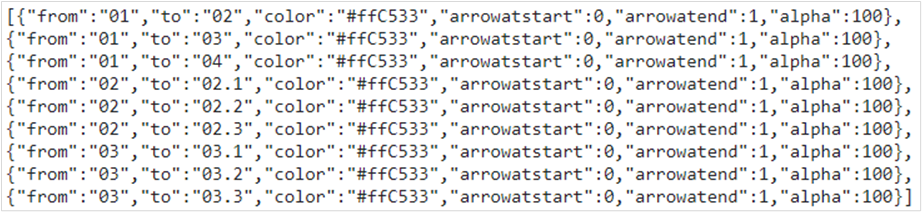

Yellowfin のデータセットを JSON の配列に変換して ds_arrow にオブジェクトとして格納しています。ds_arrow データセットの中身は、矢印を描画するための情報で、ノードの id を from, to で指定して、矢印の起点と終点を決めています。
doDrawing = function(ds_node, ds_arrow, $chartDrawDiv) {
console.log(JSON.stringify(ds_node));
console.log(JSON.stringify(ds_arrow));
require(['js/chartingLibraries/fusioncharts-suite-xt/js/fusioncharts.js'], function(){
const dataSource = {
chart: {
caption: "公式ホームぺージの構成",
subcaption: "ノードを動かしてみよう",
theme: "fusion",
valuefontcolor: "#ffffff",
yaxismaxvalue: "500",
yaxisminvalue: "0",
divlinealpha: "10"
},
dataset: [
{
data: ds_node
}
],
connectors: [
{
stdthickness: "1.5",
connector: ds_arrow
}
]
};
FusionCharts.ready(function() {
var myChart = new FusionCharts({
type: "dragnode",
renderAt: $chartDrawDiv[0],
width: 500,
height: 500,
dataFormat: "json",
dataSource
}).render();
});
});
};
require[] の中で、JavaScriptライブラリーを格納したディレクトリーを相対パスで記述します。
dataSource chart の中で、チャートのタイトルや軸などに関する設定を施しています。
dataset: data: ds_node で ds_node データセットを FushionCharts に受け渡しています。
同様に、connectors: connector: ds_arrow で ds_arrow データセットを FushionCharts に受け渡しています。
FusionCharts.ready でチャートを描画します。
type: "dragnode, でチャートの種類を指定します。
renderAt: $chartDrawDiv[0] でチャートを描画する div を指定します。$chartDrawDiv はコードの先頭で宣言した変数です。
width と height はダッシュボードの大きさなどに合わせてピクセル単位で指定します。FusionCharts のサンプルを見ると、%で指定していますが、Yellowfin で扱う場合は、ピクセルで指定した方がきれいに表示されます。
4. 応用
同じタイプのチャートを活用して、地下鉄マップやネットワーク図を描画することも可能です。詳細は FusionCharts の公式サイトでご確認ください。
5. 最後に
いかがでしたか、色々な用途に活用できそうなチャートですね。
是非、皆さんの想像力を生かして、素敵なチャートを描いてみてください。
では、良いデータ分析を! See you then, cheers!!
