Parasolid クラス構造

Parasolid クラス構造

1. オブジェクトobjects
   • Parasolidとアプリケーション間で交換されるデータ項目のこと。
   • 各オブジェクトは特定のクラスに属し、そのクラスによってオブジェクトの性質が決定される。
2. クラスclass
   • オブジェクトの共通のタイプを定義するための構造。
   • Parasolidのクラスは階層的なツリー構造に従っており、親子関係が形成される。
   • 図1ではすべてのクラスを示していないが、追加のクラスはボックスで囲まれた省略記号（...）で表現されている。
3. 最上位クラス（CLASS）
   • Parasolidクラスの最上位に位置するクラスであり、すべての他のクラスのスーパークラス。
   • すべてのクラスはCLASSから派生している。
4. タグtags
   • 各オブジェクトはユニークなタグを持ち、これによりオブジェクトを識別できる。
5. 重要なクラス
   • TOPOL:
     • トポロジに関連するクラスで、モデルの形状や構造に関する情報を管理する。
     • このクラスのサブクラスは、トポロジの詳細な構造を提供する。
   • GEOM:
     • 幾何学に関連するクラスで、形状の定義や処理に関与する。
     • GEOMクラスのサブクラスも多く存在し、複雑な幾何学的構造を表現する。

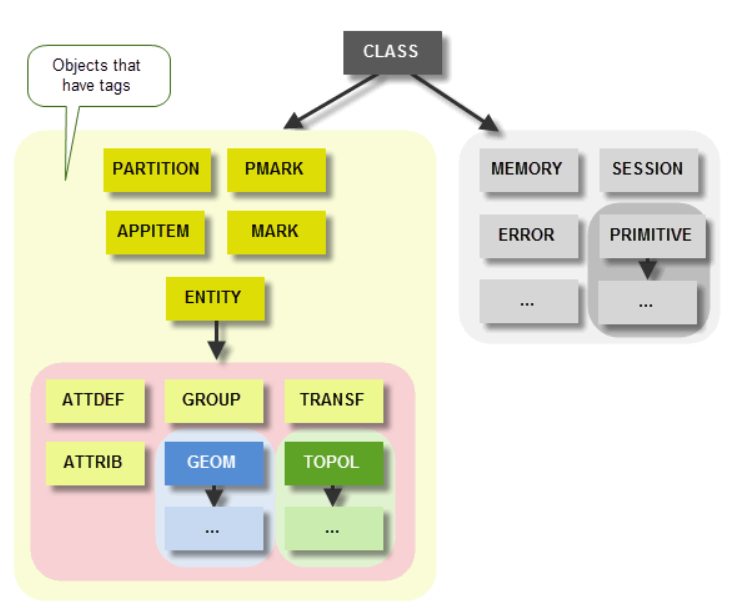

図1 An outline of the Parasolid class hierarchy

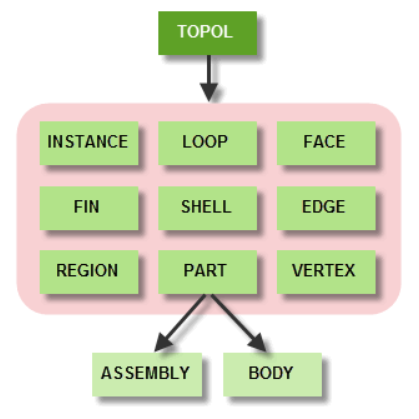

図2 The TOPOL class and its subclasses

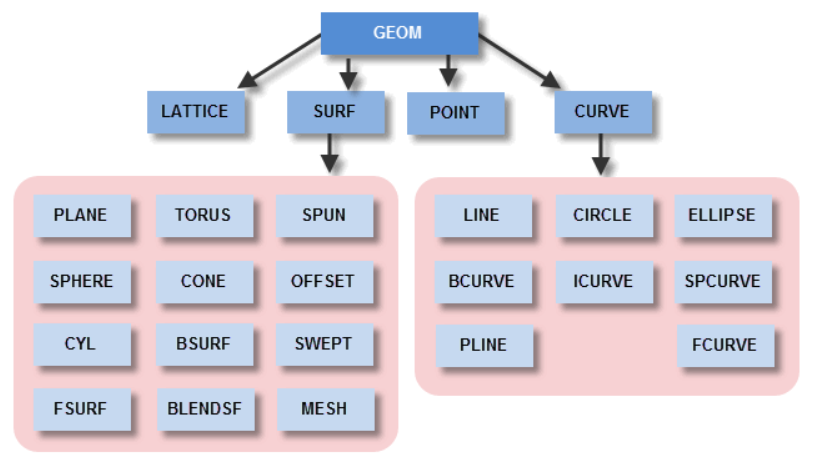

図3 The GEOM class and its subclasses
