前回作成したスクリプトに追加・修正して、星座線を表示します。

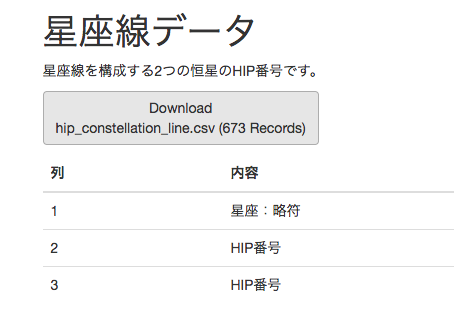

星座線のデータは星のデータと同じくこちらにあります。
hip_constellation_line.csvをダウンロードし、Assets下の適当なところに保存します。
ParticleSetTest.cs
using System.Collections;
using System.Collections.Generic;
using System.IO;
using System.Linq;
using UnityEngine;
namespace ParticleTest{
public class ParticleSetTest : MonoBehaviour
{
// データ型の定義
public struct HipData
{
public int hipId;
public Vector3 pos;
public Color color;
public float magnitude; // 等級
public HipData(int _id, Vector3 _pos, Color _color, float _magnitude)
{
hipId = _id;
pos = _pos;
color = _color;
magnitude = _magnitude;
}
public HipData(HipData _data)
{
hipId = _data.hipId;
pos = _data.pos;
color = _data.color;
magnitude = _data.magnitude;
}
}
// 星座線データ型の定義
public struct HipLine
{
public string constellationNameShort;
public HipData sttData;
public HipData endData;
public HipLine(string _name, HipData _sttData, HipData _endData)
{
constellationNameShort = _name;
sttData = _sttData;
endData = _endData;
}
}
// 読み込むデータ
[SerializeField] TextAsset lightFile = null;
[SerializeField] TextAsset lineFile = null;
// 読み込んだデータを格納するリスト
public List<HipData> hipList;
public List<HipLine> hipLineList;
// 星の距離(一律とする)
public float distance=100f;
// Use this for initialization
void Start()
{
hipList = createHipList(lightFile);
hipLineList = createHipLineList(lineFile, hipList);
if(hipList!=null){
SetEfcStars(hipList, transform, distance);
}
}
// Update is called once per frame
void Update()
{
}
// ファイルからデータを読み込みデータリストに格納する
List<HipData> createHipList(TextAsset _lightsFile)
{
List<HipData> list = new List<HipData>();
StringReader sr = new StringReader(_lightsFile.text);
while (sr.Peek() > -1)
{
string lineStr = sr.ReadLine();
HipData data;
if (stringToHipData(lineStr, out data))
{
list.Add(data);
}
}
sr.Close();
return list;
}
// レンダリング終了後にラインを描画
public void OnRenderObject()
{
if (!lineMaterial)
{
lineMaterial = CreateLineMaterial();
}
RenderLines(hipLineList, lineMaterial, transform, distance);
}
// ファイルからデータを読み込みLineデータリストに格納する
List<HipLine> createHipLineList(TextAsset _linesFile, List<HipData> _hipList)
{
List<HipLine> list = new List<HipLine>();
StringReader sr = new StringReader(_linesFile.text);
while (sr.Peek() > -1)
{
string lineStr = sr.ReadLine();
HipLine data;
if (stringToHipLine(lineStr, _hipList, out data))
{
list.Add(data);
}
}
sr.Close();
return list;
}
// CSV文字列からデータ型に変換
bool stringToHipData(string _hipStr, out HipData data)
{
bool ret = true;
data = new HipData();
// カンマ区切りのデータを文字列の配列に変換
string[] dataArr = _hipStr.Split(',');
try
{
// 文字列をint,floatに変換する
int hipId = int.Parse(dataArr[0]);
float hlH = float.Parse(dataArr[1]);
float hlM = float.Parse(dataArr[2]);
float hlS = float.Parse(dataArr[3]);
int hsSgn = int.Parse(dataArr[4]);
float hsH = float.Parse(dataArr[5]);
float hsM = float.Parse(dataArr[6]);
float hsS = float.Parse(dataArr[7]);
float mag = float.Parse(dataArr[8]);
Color col = Color.gray;
float hDeg = (360f / 24f) * (hlH + hlM / 60f + hlS / 3600f);
float sDeg = (hsH + hsM / 60f + hsS / 3600f) * (hsSgn == 0 ? -1f : 1f);
Quaternion rotL = Quaternion.AngleAxis(hDeg, Vector3.up);
Quaternion rotS = Quaternion.AngleAxis(sDeg, Vector3.right);
Vector3 pos = rotL * rotS * Vector3.forward;
data = new HipData(hipId, pos, Color.white, mag);
}
catch
{
ret = false;
Debug.Log("data err");
}
return ret;
}
// CSV文字列からLineデータ型に変換
bool stringToHipLine(string _hipLineStr, List<HipData> _hipList, out HipLine data)
{
bool ret = true;
data = new HipLine();
string[] dataArr = _hipLineStr.Split(',');
string shortName = dataArr[0];
try
{
int sttId = int.Parse(dataArr[1]);
int endId = int.Parse(dataArr[2]);
HipData sttData = _hipList.First(d => (d.hipId == sttId));
HipData endData = _hipList.First(d => (d.hipId == endId));
data = new HipLine(shortName, sttData, endData);
}
catch
{
ret = false;
Debug.Log("linedataerr:" + shortName);
}
return ret;
}
// パーティクルで星を表示する
static public void SetEfcStars(List<HipData> _hipList, Transform _paricleTr, float _distance)
{
ParticleSystem _ps = _paricleTr.GetComponent<ParticleSystem>();
if (_ps != null)
{
ParticleSystem.MainModule pmm = _ps.main;
_ps.Clear();
pmm.maxParticles = 200000;
pmm.playOnAwake = false;
pmm.startSize = 1f;
pmm.simulationSpace = ParticleSystemSimulationSpace.Local;
pmm.scalingMode = ParticleSystemScalingMode.Hierarchy;
_ps.Emit(_hipList.Count);
ParticleSystem.Particle[] stars = new ParticleSystem.Particle[_hipList.Count];
_ps.GetParticles(stars);
for (int i = 0; i < _hipList.Count; ++i)
{
stars[i].position = _hipList[i].pos * _distance;
stars[i].startSize = 10f/_hipList[i].magnitude;
}
_ps.Play();
_ps.SetParticles(stars, _hipList.Count);
_ps.Pause();
}
}
static Material lineMaterial;
static public Material CreateLineMaterial()
{
// Unity has a built-in shader that is useful for drawing
// simple colored things.
Shader shader = Shader.Find("Hidden/Internal-Colored");
Material mat = new Material(shader);
mat.hideFlags = HideFlags.HideAndDontSave;
// Turn on alpha blending
mat.SetInt("_SrcBlend", (int)UnityEngine.Rendering.BlendMode.SrcAlpha);
mat.SetInt("_DstBlend", (int)UnityEngine.Rendering.BlendMode.OneMinusSrcAlpha);
// Turn backface culling off
mat.SetInt("_Cull", (int)UnityEngine.Rendering.CullMode.Off);
// Turn off depth writes
mat.SetInt("_ZWrite", 0);
return mat;
}
// ラインを描画する
static public void RenderLines(List<HipLine> _lineList, Material _mat, Transform _transform, float _distance)
{
// Apply the line material
_mat.SetPass(0);
// Matrixを退避
GL.PushMatrix();
if (_transform != null)
{ // 自分基準で描画する
GL.MultMatrix(_transform.localToWorldMatrix);
}
// ラインを描画
GL.Begin(GL.LINES);
for (int i = 0; i < _lineList.Count; ++i)
{
GL.Color(Color.blue);
Vector3 sttPos = _lineList[i].sttData.pos * _distance;
Vector3 endPos = _lineList[i].endData.pos * _distance;
GL.Vertex3(sttPos.x, sttPos.y, sttPos.z);
GL.Vertex3(endPos.x, endPos.y, endPos.z);
}
GL.End();
// Matrixを復帰
GL.PopMatrix();
}
}
}

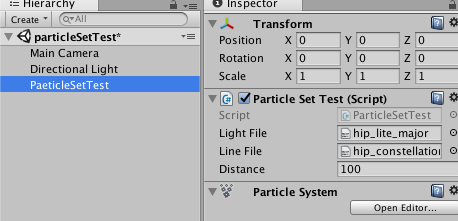

上記のようにスクリプトを修正し、lineFile に hip_constellation_line をドラッグ＆ドロップします

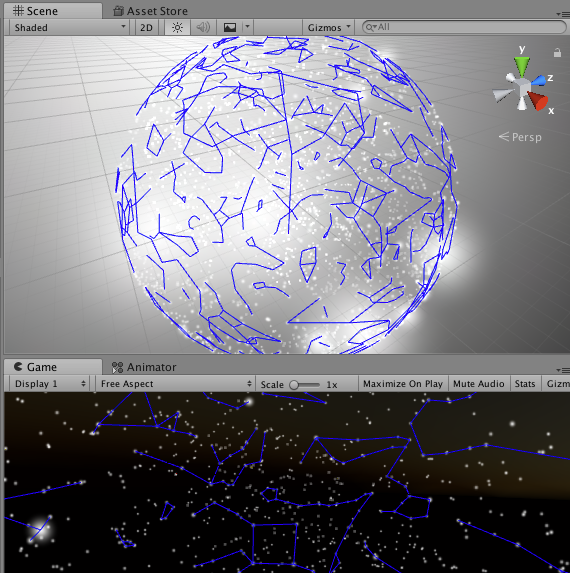

実行するとラインが表示されます
星座線データの 略符 を使うと、星座ごとに抽出することも可能です。
