Post Processing Stackと輪郭シェーダー併用で輪郭を光らせる

Post Processing Stackと輪郭シェーダー併用で輪郭を光らせてみます

まずカメラにアタッチする輪郭シェーダーおよびスクリプトを用意します。

シェーダーのColor指定をHDRにするには　 [HDR] Attributeをつけ、
スクリプト側のInspectorでHDR Colorを変更したい場合は例えば
[ColorUsage(true, true, 0f, 5f, 0.2f, 2f)]
のようにColorUsageAttributeを指定します。

ScreenDepth.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

namespace MyDepthDemo{
	[ExecuteInEditMode]
	public class ScreenDepth : MonoBehaviour {
		[SerializeField] Material m_DepthRenderMat;
		void OnRenderImage(RenderTexture src, RenderTexture dest)
		{
			Graphics.Blit (src, dest,m_DepthRenderMat);
		}
	}
}

ScreenEdgeEmitShader.shader

Shader "Custom/ScreenEdgeEmitShader" {
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
		[HDR] _Color ("Emission Color", Color) = (0,0,0)
        _EdgeWidth ("Edge Width", Range(0, 10)) = 1
    	_Sensitivity ("Depth Sensitivity", Range(0, 10)) = 1
    }
    CGINCLUDE
    #include "UnityCG.cginc"
    sampler2D _MainTex;
    sampler2D_float _CameraDepthTexture;
    float4 _Color;
    float _EdgeWidth;
    float _Sensitivity;

    struct v2f {
        float2 uv : TEXCOORD0;
    };

	float edgeCheck(float2 i_uv){
		float2 txSize = 1/_ScreenParams.xy*_EdgeWidth;
		float2 base_uv = i_uv - txSize*0.5;
	    float2 uv0 = base_uv;
	    float2 uv1 = base_uv + txSize.xy;
	    float2 uv2 = base_uv + float2(txSize.x, 0);
	    float2 uv3 = base_uv + float2(0, txSize.y);

    	// Convert to linear depth values.
    	float z0 = Linear01Depth(SAMPLE_DEPTH_TEXTURE(_CameraDepthTexture, uv0));
    	float z1 = Linear01Depth(SAMPLE_DEPTH_TEXTURE(_CameraDepthTexture, uv1));
    	float z2 = Linear01Depth(SAMPLE_DEPTH_TEXTURE(_CameraDepthTexture, uv2));
    	float z3 = Linear01Depth(SAMPLE_DEPTH_TEXTURE(_CameraDepthTexture, uv3));

    	// Roberts cross operator
    	float zg1 = z1 - z0;
    	float zg2 = z3 - z2;
		return saturate(sqrt(zg1 * zg1 + zg2 * zg2)*_Sensitivity);
	}

    fixed4 frag (v2f i, UNITY_VPOS_TYPE screenPos : VPOS) : SV_Target
    {
        float z0 = edgeCheck(screenPos.xy/(_ScreenParams.xy));
        fixed4 c = tex2D (_MainTex, i.uv);
		c.rgb += z0*_Color.rgb;
        return c;
    }
    ENDCG

    SubShader
    {
		Tags { "RenderType"="Opaque" }
		LOD 100
        ZTest Always Cull Off ZWrite Off
        Pass
        {
            CGPROGRAM
			#pragma vertex vert_img
            #pragma fragment frag
            #pragma target 3.0
            ENDCG
        }
    }
}

上記シェーダーを適用したマテリアルを作成し、スクリプトとともにカメラにアタッチします。

カメラのAllowHDRにチェックを入れ、アタッチする場所はPostProsessingBehaviourより上にします。

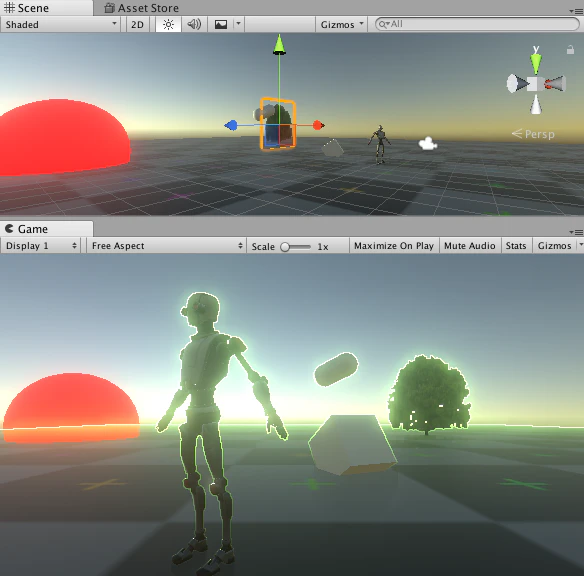

エッジが出るものは全て光ってしまうので(Unlitや半透明は光りません)使い所は難しそうですが、カメラの向きに合わせてColorを変化させてあげればエモいシーンに使えるかも？

同様の手法で、スクリーン全体ではなくモデル単体にエッジを出す方法はこちらです。
