XIAO ESP32-C3でBLEロータリーエンコーダデバイスを作る

Last updated at 2024-05-17Posted at 2024-05-17

はじめに

5年ほど前、苦労してロータリーエンコーダデバイスを作りました。
が、時代は変わりました。
今はもっと簡単にロータリーエンコーダデバイスを作ることができます。

#準備するもの

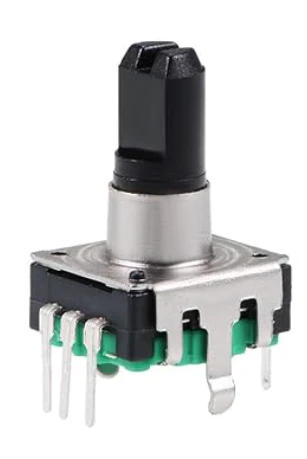

まず、なにはともあれロータリーエンコーダを用意します。
ロータリーエンコーダは押し込みクリックが入った5ピンのものが望ましいです。
残念ながら2024/5/19現在、秋月電子では販売されていません。
6月にaitendoさんが店舗を再開されるそうなので、そちらで手に入るようになるかもしれません。
自分はこちらで購入しました。

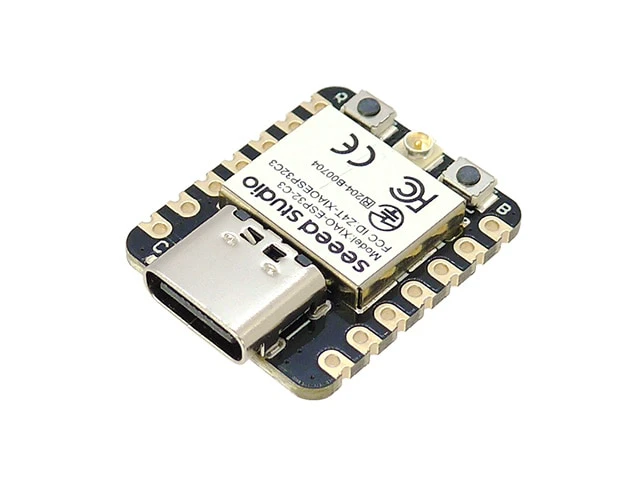

次にXIAO ESP32-C3を購入します。

最後に、はんだ付けに必要な機材一式をそろえてください。

これで準備は完了です。

作り方（ハードウェア）

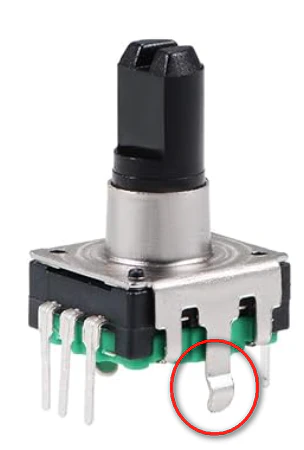

まず、ロータリーエンコーダの側面の太いピン（固定用ピン）を両方ともカットします。

その後、ピンが3本出ている側の中央のピンを腹側に曲げます。

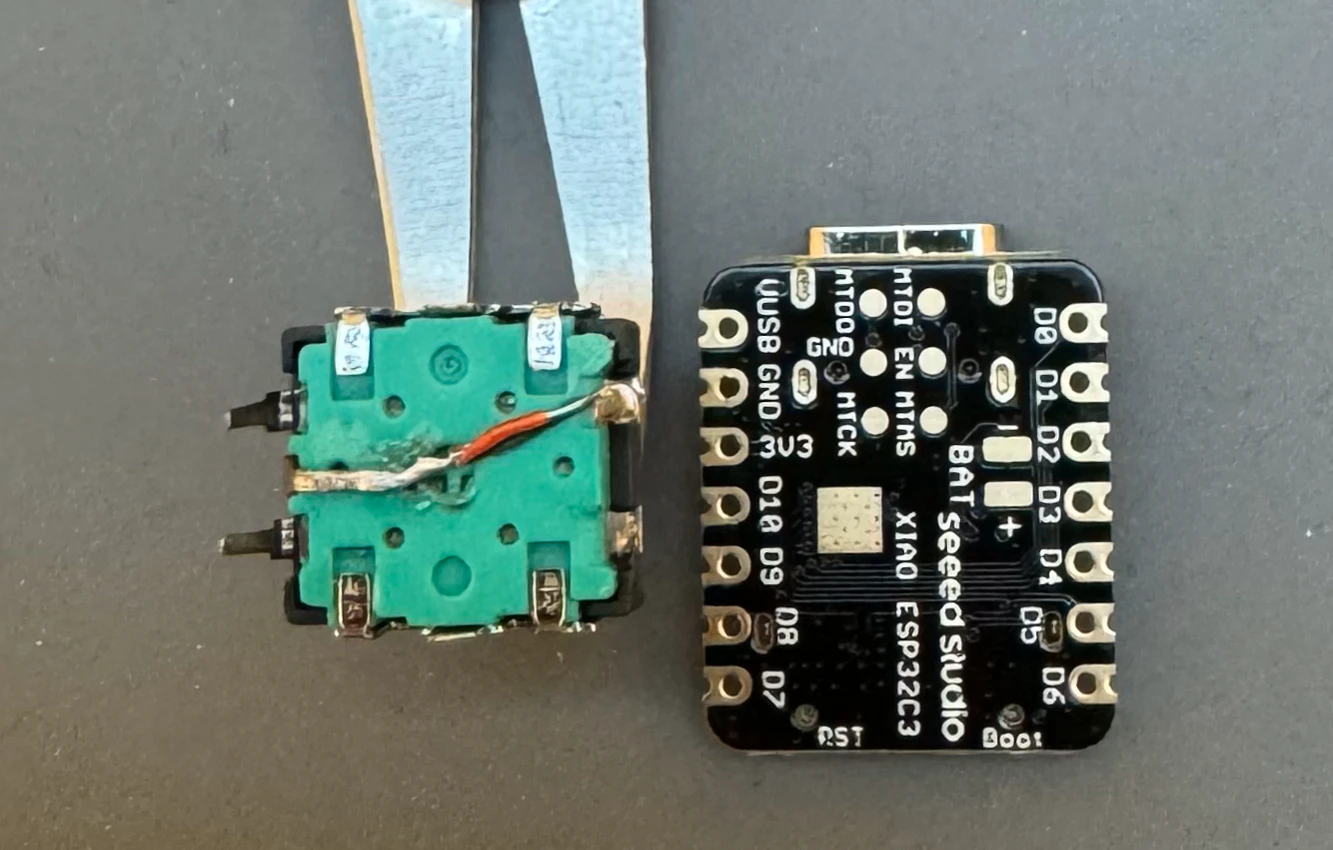

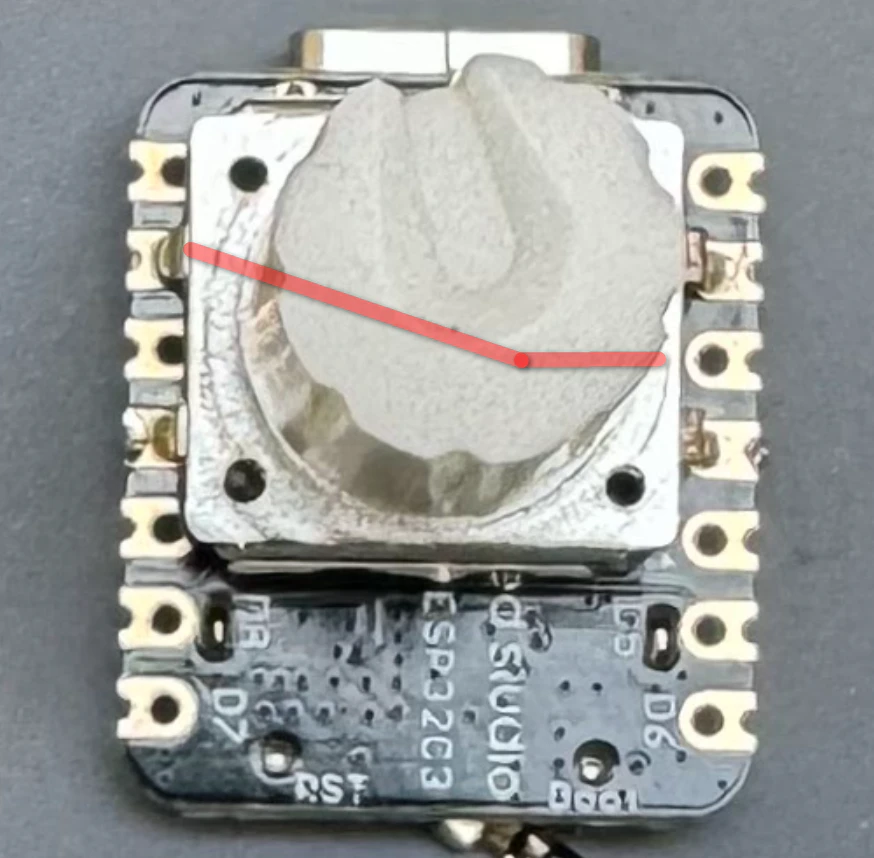

中央のピンから、2本出ている側のGNDに近いピンに、下図のようにはんだ付けします。

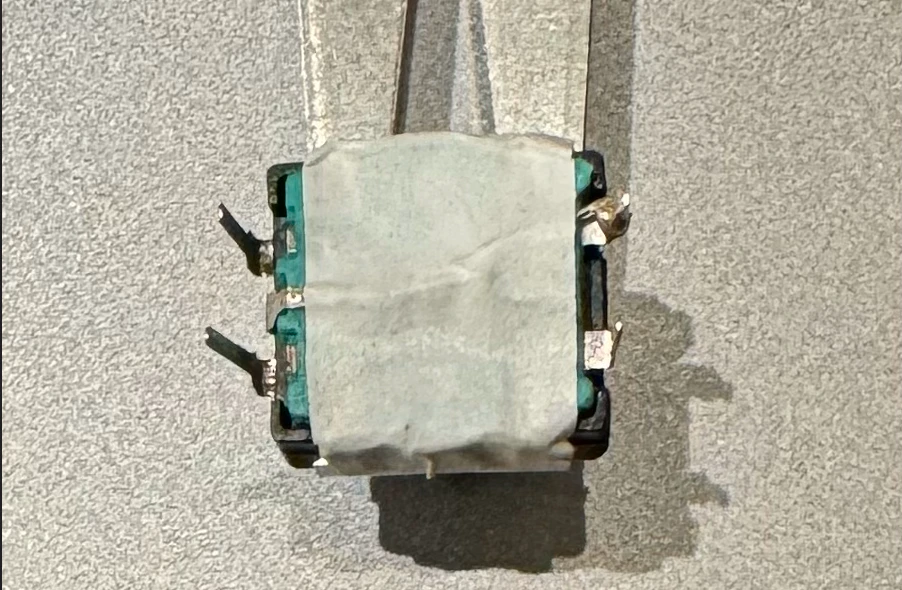

はんだ付けが終わったら、念のため絶縁テープなどで保護します。

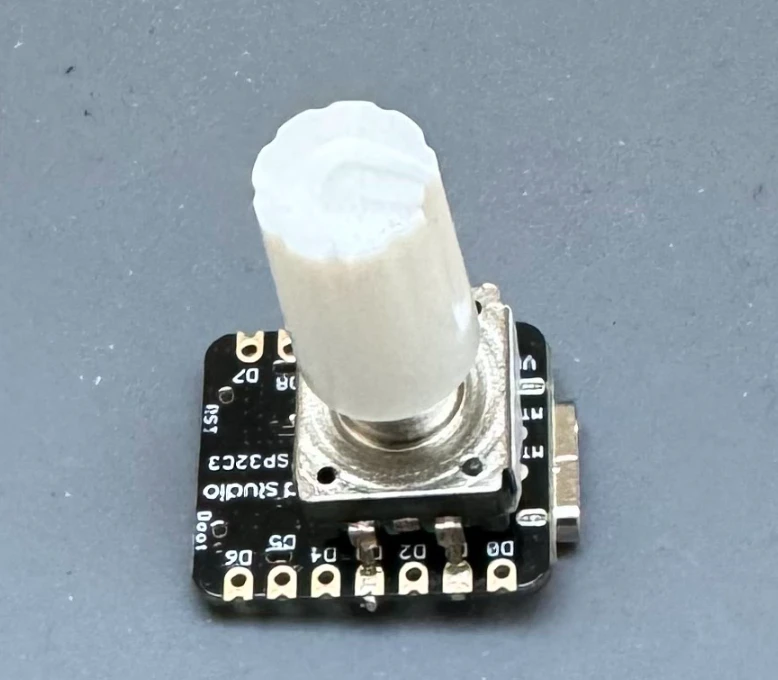

ロータリーエンコーダをひっくり返し、2本出ている側のピンがGNDに接続されるように配置し、はんだ付けします。

以上でハードウェアは完成です。

作り方（ソフトウェア）

ArduinoIDEにこちらのライブラリをインストールします。
PlatformIOを使っている方はPlatform.iniを下記のようにすればOKです。

[env:seeed_xiao_esp32c3]
;platform = https://github.com/platformio/platform-espressif32.git
platform = espressif32
board = seeed_xiao_esp32c3
framework = arduino
monitor_speed = 115200
lib_deps =
	t-vk/ESP32 BLE Mouse@^0.3.1

下記のプログラムをビルドし、ボードに書き込みます。
static BleMouse bleMouse("ELIX_Mouse2");

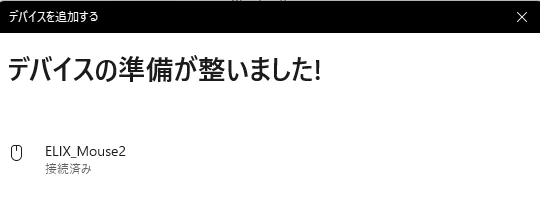

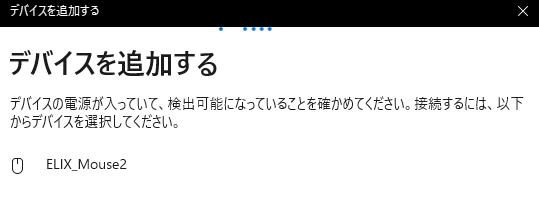

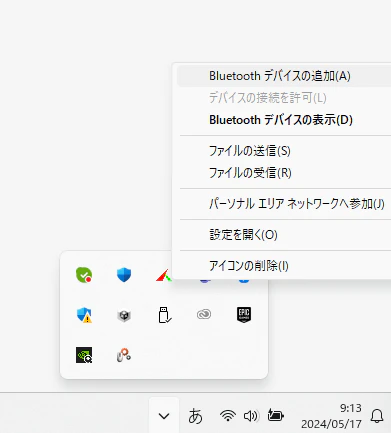

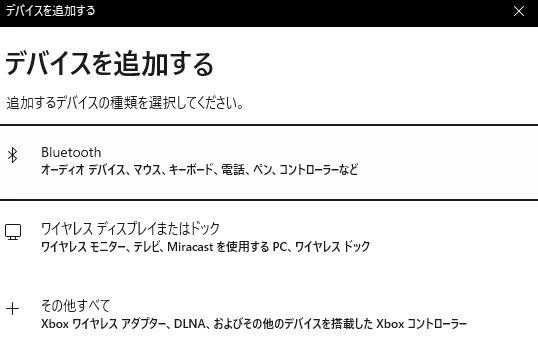

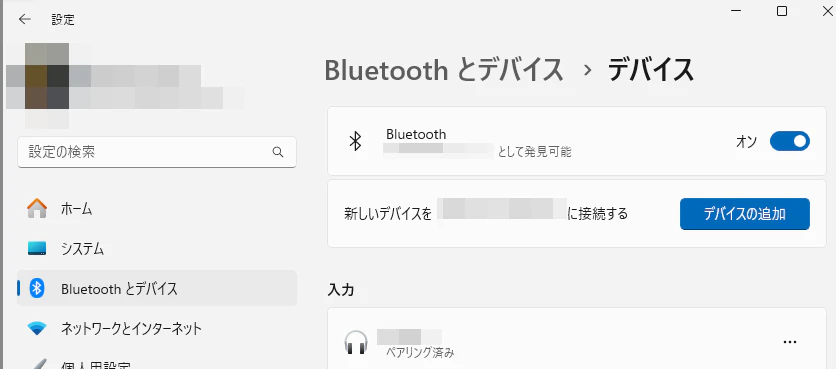

の部分を変更することで、BLEで検出されるデバイス名を変更することができます。

#include <Arduino.h>
#include <BleMouse.h>

#define ENC_A D3
#define ENC_B D1
#define ENC_G D2
#define ENC_CLK D10

volatile int old_value = 0x11;
volatile int value = 0;
volatile int D;
volatile int count = 0;
volatile int wheelStep = 1;
volatile bool dirty = false;
volatile bool clicked = false;
static BleMouse bleMouse("ELIX_Mouse2");

void rotary(){
  value = (digitalRead(ENC_B)<<1) | digitalRead(ENC_A);
  if(old_value != value){
    dirty = true;
    int D = ((old_value << 1) ^ value) & 3;
    if(D < 2){
      count +=1;
    }else{
      count -=1;
    }
    old_value = value;
  }
}

void setup() {
  Serial.begin(115200);
  pinMode(ENC_A, INPUT_PULLUP);
  pinMode(ENC_B, INPUT_PULLUP);
  pinMode(ENC_G, OUTPUT);
  pinMode(ENC_CLK, INPUT_PULLUP);
  digitalWrite(ENC_G, LOW);
  bleMouse.begin();
  delay(100);
  attachInterrupt(ENC_A, rotary, CHANGE); //GPIOInt
  attachInterrupt(ENC_B, rotary, CHANGE); //GPIOInt
}

void loop() {
  if(digitalRead(ENC_CLK) == LOW){
    if(!clicked){
      clicked = true;
      if(bleMouse.isConnected()) {
        bleMouse.click(MOUSE_LEFT);
      }else{
        Serial.println("LClick");
      }
    }
  }else{
    clicked = false;
  }
  if(dirty){
    noInterrupts();
    dirty = false;
    if(count >= 1){
      if(bleMouse.isConnected()) {
        bleMouse.move(0, 0, -wheelStep*count, -wheelStep*count);
      }else{
        Serial.println("Right");
      }
      noInterrupts();
      count = 0;
      interrupts();
    }else if(count <= -1){
      if(bleMouse.isConnected()) {
        bleMouse.move(0, 0, -wheelStep*count, -wheelStep*count);
      }else{
        Serial.println("Left");
      }
      noInterrupts();
      count = 0;
      interrupts();
    }
    interrupts();
  }
  delay(10);
}
