【SetROBO】記録したコードを編集する

はじめに

こんにちは。今年度から社内PCのキッティングに携わるようになった@Cheeeeeseです。

前回に引き続き、付属してきたマニュアルを参考にして、記録したコードの編集方法について記載します！

コードの記録を行ったままだと、不要なコードが記述されてたり、チェックが入っていない、固定の条件しかできないなど、そのままではキッティングに使用することはできません。そこで、必ず編集を行います。(引用：SetROBO for Kitting 入門ガイド Ver.2.4)

ということで、SetROBOでキッティング作業を記録すると自動でコードを出力してくれますが、やはり記録した作業のみになってしまうので、必ずコードの編集が必要みたいです。

環境

• Windows 11 Pro 21H2 (64bit)
• SetROBO for Kitting V1.9.5体験版

参考にしたマニュアルについて

ダウンロードした際に付属してきた「SetROBO for Kitting 入門ガイド Ver.2.4」 の「STEP06 コンピュータ名の変更② ～記録後の編集～」を参考にしました。

前回まで

前回、記録したコンピュータ名変更のコードはこちらです。
このコードを編集していきます。

手順

01.変数を追加

待機時間と設定するコンピュータ名の変数を追加します。

追加する変数

//待機時間
int basicWait = 1000;
//長めの待機時間
int longWait = 15000;

//コンピュータ名の変数
string PCName = "PC01";

変数は// セットアップコードの記述の下に追加！

02.追加した変数で記録したコードを修正

記録したコードの待機時間とコンピュータ名を修正します。

待機時間は記録した際に自動で入力されたPlayLib.Sleep(5313);の数字を待機時間の変数に置き換えます。
基本的に待機時間1秒の「basicWait」を使用しますが、次の操作画面が出るまで1秒以上かかるところは「longWait」を使用します。

👉Sleep関数について
Sleep関数は、次のコードの実行を指定の時間待機してくれます。
ちなみに時間はミリ秒で設定する必要があります！（1秒なら1000ミリ秒）

コンピュータ名は～.Input("PC01")の文字列を「PCName」に置き換えます。

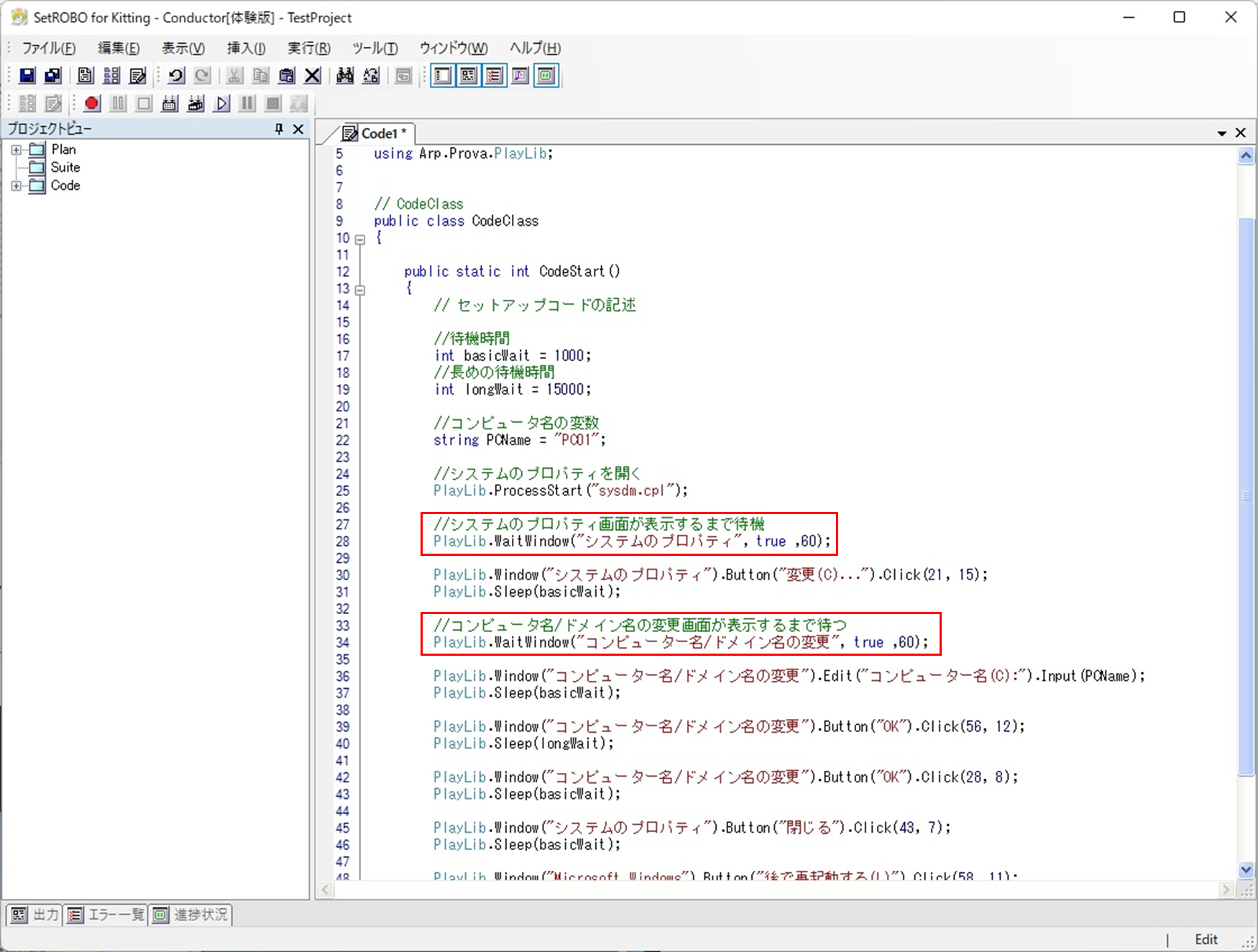

03.画面が表示されるまで待機するコードを追加

「システムのプロパティ画面」を開いた後と「コンピューター名/ドメイン名の変更画面」を開いた後に、その画面が表示されるまで待機するコードを追加します。

システムのプロパティ画面が表示するまで待機するコード

//システムのプロパティ画面が表示するまで待機
PlayLib.WaitWindow("システムのプロパティ", true ,60);

コンピューター名/ドメイン名の変更画面が表示するまで待機するコード

//システムのプロパティ画面が表示するまで待機
PlayLib.WaitWindow("コンピューター名/ドメイン名の変更", true ,60);

👉WaitWindow関数について
WaitWindow関数は、指定の画面が表示されるまで待機したり、逆に画面が消えるまで待機したりできます。
引数には[画面名]、[表示(true))/非表示(false)]、[待機時間(秒)]を設定。

画面待機のコードを入れると、操作対象の画面がちゃんと表示されてから次の操作を実行したり、画面が確実に消えてから次の操作を実行するなど、次の操作が確実に行えるようになるようです。

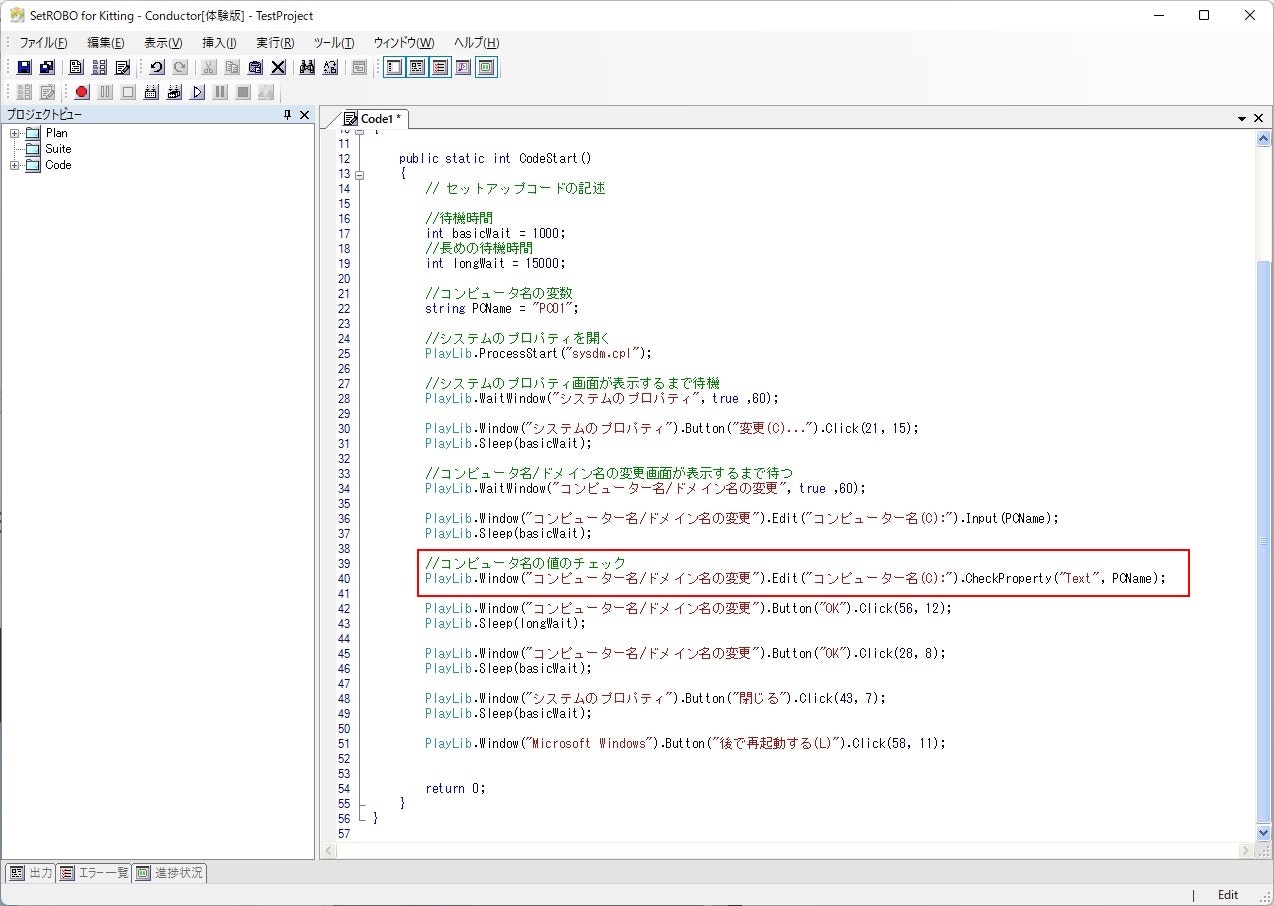

04.設定した値が正しいか確認するコードを追加

～.Input(PCName)で入力したコンピュータ名が、正しく入力されているか確認するコードを追加します。

入力したコンピュータ名が正しいか確認するコード

//コンピュータ名の値のチェック
PlayLib.Window("コンピューター名/ドメイン名の変更").Edit("コンピューター名(C):").CheckProperty("Text", PCName);

👉CheckProperty関数について
CheckProperty関数は、対象のコントロールのプロパティを取得して、期待する状態になっているかを確認することができます。
確認結果（成功(True)/失敗(False)）はログに自動で出力されるようです。
また、スクリーンキャプチャーも自動で取得することができるそうです。（Conductorの設定で変更可能）
引数には[確認するプロパティ]、[期待値]を設定。

これを使うと、入力した値が正しいか確認以外にも、チャックボックスにチェックが入っているかや、コントロールが有効かなども確認できるみたいです。

これで記録後の編集が出来ました。それでは実行～・・・

って、いや、ちょっと待てーい
このままじゃ画面が表示されなかった場合も、コンピュータ名の入力に失敗していた場合も次の処理に進むやん。

なので、マニュアルにはありませんが、条件分岐を追加して、画面が表示されなかった場合やコンピュータ名の入力に失敗した場合の処理を勝手に追加していきます。

05.条件分岐を追加

条件分岐するには「if文」が使用できるみたいです。
今回は画面が表示されなかった場合や、コンピュータ名の入力に失敗した場合は、失敗した旨のログを出力して処理を中断させるようにします。

こんな感じでif文を追加します。

システムのプロパティ画面が表示するまで待機の条件分岐

//システムのプロパティ画面が表示するまで待機
if(PlayLib.WaitWindow("システムのプロパティ", true ,60) == true)
{
    # システムのプロパティ画面が表示された場合の処理（省略）
}
else
{
    //システムのプロパティ画面が表示されない場合エラー
    PlayLib.TestLogError("「システムのプロパティ」画面が表示されませんでした。");
    return -1;
}

ログの出力はTestLog()やTestLogError()を使用します。

ログ出力のコード	ログタイプ	出力結果
PlayLib.TestLog();	通常
PlayLib.TestLogWarning();	警告
PlayLib.TestLogError();	エラー

こんな感じで画面待機や値チェックのところにif文を追加しました。

それでは実行！
※コンピュータ名は被っちゃうのでstring PCName = "TestPC01";にしました。

実行結果の確認

実行結果は「SetROBO-LogViewer」で確認ができます。
チェック関数を使用するとこんな感じで確認結果とスクリーンキャプチャが確認できるみたいです。

エラーの場合のログはこんな感じでした！

今回記録されたコードはこちら

SetROBO

using System;
using System.Drawing;
using Arp.Prova.ImageLibrary;
using Arp.Prova.CsvLib;
using Arp.Prova.PlayLib;


// CodeClass
public class CodeClass
{

	public static int CodeStart()
	{
		// セットアップコードの記述

		//待機時間
		int basicWait = 1000;
		//長めの待機時間
		int longWait = 15000;

		//コンピュータ名の変数
		string PCName = "TestPC01";

		//システムのプロパティを開く
		PlayLib.ProcessStart("sysdm.cpl");

		//システムのプロパティ画面が表示するまで待機
		if(PlayLib.WaitWindow("システムのプロパティ", true ,60) == true)
		{
			PlayLib.Window("システムのプロパティ").Button("変更(C)...").Click(21, 15);
			PlayLib.Sleep(basicWait);

			//コンピュータ名/ドメイン名の変更画面が表示するまで待つ
			if(PlayLib.WaitWindow("コンピューター名/ドメイン名の変更", true ,60) == true)
			{
				PlayLib.Window("コンピューター名/ドメイン名の変更").Edit("コンピューター名(C):").Input(PCName);
				PlayLib.Sleep(basicWait);

				//コンピュータ名の値のチェック
				if(PlayLib.Window("コンピューター名/ドメイン名の変更").Edit("コンピューター名(C):").CheckProperty("Text", PCName) == false)
				{
					//コンピュータ名の設定に失敗した場合エラー
					PlayLib.TestLogError("コンピュータ名の設定に失敗しました。");
					return -1;
				}

				PlayLib.Window("コンピューター名/ドメイン名の変更").Button("OK").Click(56, 12);
				PlayLib.Sleep(longWait);

				PlayLib.Window("コンピューター名/ドメイン名の変更").Button("OK").Click(28, 8);
				PlayLib.Sleep(basicWait);

				PlayLib.Window("システムのプロパティ").Button("閉じる").Click(43, 7);
				PlayLib.Sleep(basicWait);

				PlayLib.Window("Microsoft Windows").Button("後で再起動する(L)").Click(58, 11);
			}
			else
			{
				//コンピュータ名/ドメイン名の変更画面が表示されない場合エラー
				PlayLib.TestLogError("「コンピュータ名/ドメイン名の変更」画面が表示されませんでした。");
				return -1;
			}
		}
		else
		{
			//システムのプロパティ画面が表示されない場合エラー
			PlayLib.TestLogError("「システムのプロパティ」画面が表示されませんでした。");
			return -1;
		}

		return 0;
	}
}

最後に

画面待機や確認の関数が既にあるので、記録後のコードの編集も楽でした！
次回は実際によくうちでやっているキッティング作業の自動化コードを作成してみようと思います。

参考にしたサイト

• SetROBO入門ガイド
