BottomNavigationのアイコンをアニメーションさせる

BottomNavigationのアイコンをアニメーションさせたい

一番安直にBottomNavigationView.OnNavigationItemSelectedListenerとかで

if (item.icon is AnimatedVectorDrawable) {
    (item.icon as AnimatedVectorDrawable).start()
}

しようとしても動きません。ちょっとした下準備が必要になります。

環境

com.google.android.material:material:1.0.0

になります。上記パッケージはcompileSDKVersion AndroidPが必要になります。

動作未確認情報
まだP対応できないという方は、com.android.support:design:28.0.0-alpha3のBottomNavigationでもできるかもしれません。（できた方報告いただけるとうれしいです）
https://material.io/develop/android/docs/getting-started/

導入

こちらにある通りにgradleの設定を行う。

build.gradle

allprojects {
  repositories {
    google()
    jcenter()
  }
}

app/build.gradle

dependencies {
  // ...
  implementation 'com.google.android.material:material:1.0.0'
  // ...
}

BottomNavigationを設定

layout.xml

<FrameLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

  <!-- Main content -->

  <com.google.android.material.bottomnavigation.BottomNavigationView
      android:id="@+id/bottom_navigation"
      android:layout_width="match_parent"
      android:layout_height="wrap_content"
      android:layout_gravity="bottom"
      android:background="@color/colorPrimary"
      app:itemIconTint="@color/white"
      app:itemTextColor="@color/white"
      app:menu="@menu/navigation" />

</FrameLayout>

navigation.xml

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">![guruguru_jissou.gif](https://qiita-image-store.s3.amazonaws.com/0/63740/7e479f16-ebad-c7bb-8b68-b79e0484650d.gif)

    <item
         android:id="@+id/navigation_home"
         android:icon="@drawable/ic_home_black_24dp"
         android:title="@string/title_home"/>
    <item
        android:id="@+id/navigation_dashboard"
        android:icon="@drawable/ic_dashboard_black_24dp"
        android:title="@string/title_dashboard"/>
    <item
        android:id="@+id/navigation_notifications"
        android:icon="@drawable/ic_notifications_black_24dp"
        android:title="@string/title_notifications"/>
</menu>

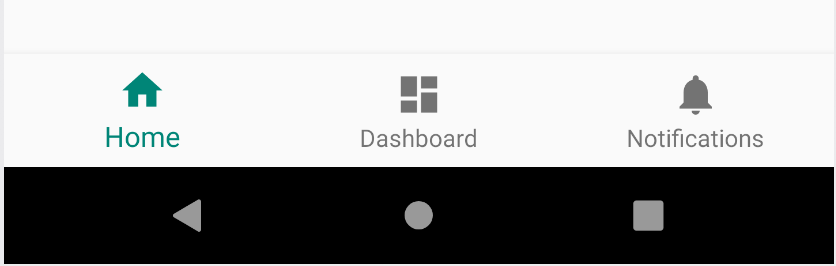

ここまではだいたいいつもどおりです。これでこんな画面がでてることでしょう。

一旦コードはこんな感じにしておいて、素材を作ります

アニメーションを作る

ShapeShifter を使ってアイコンをアニメーションさせましょう。今回はツールの使い方は割愛します。
今回はこんな感じのアニメーションを作成してみました。

animated vector drawableで書き出した画像をdrawableディレクトリに格納してください

ひと手間加える

先程も話したように、普通にこのSVG画像を載せてアニメーションさせるコードを書いてもアニメーションしません。
animated-selectorで指定されたdrawableにして、それを読み込ませる必要があります。

setting_anim_selector.xml

<?xml version="1.0" encoding="utf-8"?>
<animated-selector xmlns:tools="http://schemas.android.com/tools"
                   xmlns:android="http://schemas.android.com/apk/res/android"
                   tools:targetApi="16">

    <!-- ここにさっきのAnimated Vector Drawableを入れる-->
    <item android:id="@+id/state_on"
          android:drawable="@drawable/animated_setting_icon"
          android:state_checked="true"/>

    <!--こっちには表示しているとき用の画像を乗せる-->
    <item android:id="@+id/state_off"
          android:drawable="@drawable/ic_settings_black_24dp"/>

    <transition
            android:drawable="@drawable/animated_setting_icon"
            android:fromId="@id/state_off"
            android:toId="@id/state_on" />
</animated-selector>

最後にmenuに追加する

navigation.xml

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">
    <item
         android:id="@+id/navigation_home"
         android:icon="@drawable/ic_home_black_24dp"
         android:title="@string/title_home"/>
    <item
        android:id="@+id/navigation_dashboard"
        android:icon="@drawable/ic_dashboard_black_24dp"
        android:title="@string/title_dashboard"/>
    <item
        android:id="@+id/navigation_notifications"
        android:icon="@drawable/ic_notifications_black_24dp"
        android:title="@string/title_notifications"/>
    <item
        android:id="@+id/navigation_setting"
        android:icon="@drawable/setting_anim_selector"
        android:title="@string/title_settings"/>
</menu>

こんな感じでできあがり。ひと手間加えるの地味にだるい。。
けどkotlinコードで何もする必要ないのですごい楽です。
