plotlyのContour plotやHeat mapでアスペクト比を設定する。

Posted at

はじめに

plotlyのcontour plotやheat mapを描画させる際に、描画エリアの縦横のサイズをきちんと設定したい、というときのメモです。

描画用データの作成

最初に$0 \leqq x \leqq 1$, $-1 \leqq y \leqq 1$の範囲にある描画用データを作成します。
このときx方向に1の長さ、y方向に2の長さなので、coutour plotを作成した際には、横1縦2の軸の長さになってほしいですね。

import numpy as np
import plotly.graph_objects as go


# coutour plot用データの作成
xmin, xmax, dx =  0, 1, 0.1
ymin, ymax, dy = -1, 1, 0.1

values = np.array([[x**2+y**2 for x in np.arange(xmin, xmax+dx, dx)]
                for y in np.arange(ymin, ymax+dy, dy)])

普通に描画した場合

# countour plotの作成その1
data=go.Contour(z = values,
                x0 = xmin, y0=ymin, dx=dx, dy=dy,
                showscale=False,
                )
fig = go.Figure(data=data)
fig.show()

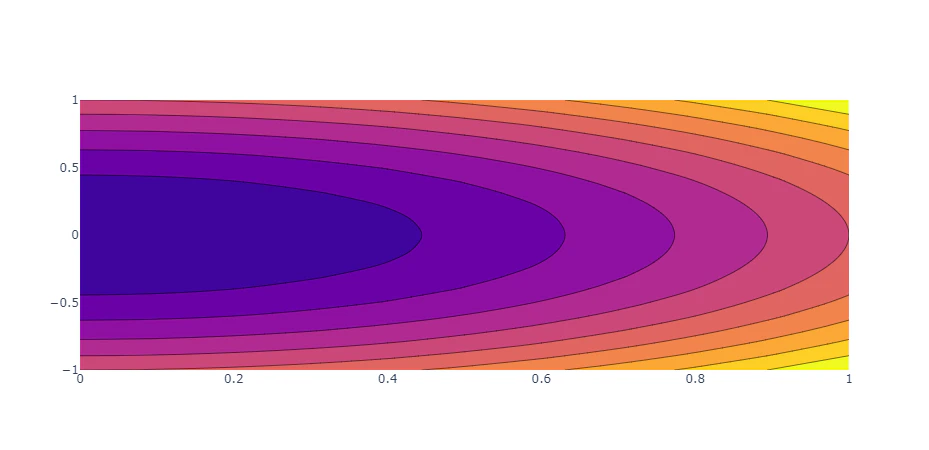

表示されている範囲は$0 \leqq x \leqq 1$, $-1 \leqq y \leqq 1$で正しいですが、x軸とy軸の単位長さが異なっています。

次にy軸にアンカーを設定する

layoutを作成して、その中で、y軸のscaleanchorをx軸に合わせます。

# contour plotの作成その2(アンカーをy軸に設定)
data=go.Contour(z = values,
                x0 = xmin, y0=ymin, dx=dx, dy=dy,
                showscale=False,
                )
layout = go.Layout(yaxis=dict(scaleanchor='x',),
                   )
fig = go.Figure(data=data, layout=layout)
fig.show()

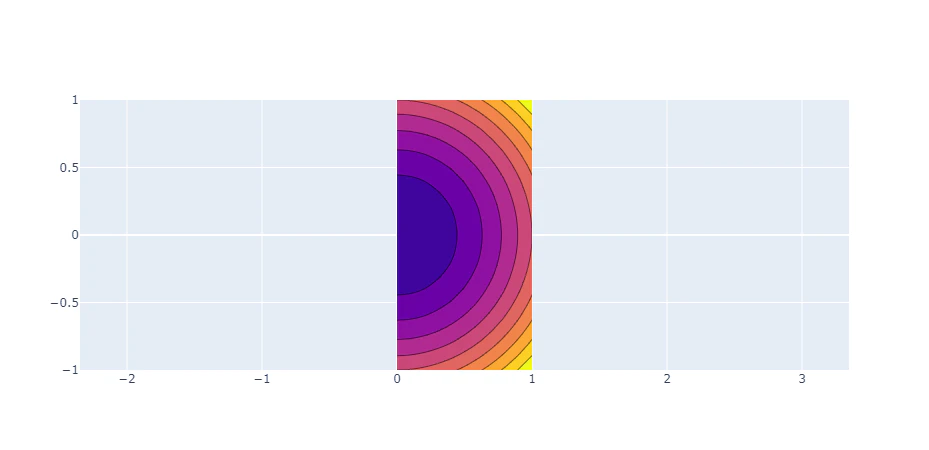

x軸とy軸のスケールは合うようになりましたが、描画領域の余白が邪魔です。

更に余白とサイズを設定する

描画領域のx方向のサイズをpwidth = 250
描画領域のy方向のサイズをpheight = 500
描画領域外の余白サイズmargin = 50 (上下左右全て同じ)
として描画してみます。
このとき、レイアウト全体の大きさは次のようになることに注意します。
xサイズ: pwidth+2margin
yサイズ: pheight+2
margin

pwidth, pheight, margin = 250, 500, 50
data=go.Contour(z = values,
    x0 = xmin, y0=ymin, dx=dx, dy=dy,
    showscale=False,
    )
layout = go.Layout(
    width=pwidth + 2*margin,
    height = pheight+2*margin,
    margin = dict(l=margin, r=margin, t=margin, b=margin, autoexpand=False),
    yaxis=dict(scaleanchor='x',),
    )
fig = go.Figure(data=data, layout=layout)
fig.show()

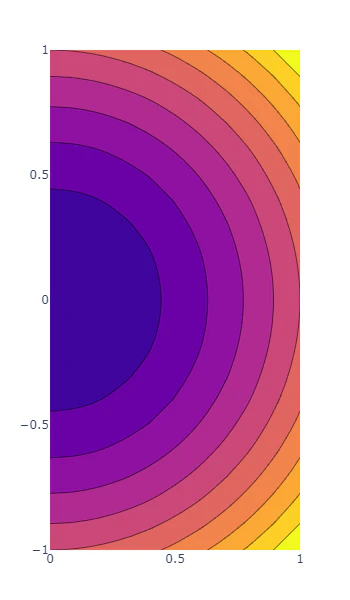

以上で、layout内でwidth, height, marginを設定することで、所望の描画を得ることができました。
