UiPathサンプル - Excelデータからキーワードを含む行を削除するサンプル

公式サイトのKnowledge Baseサンプルを詳しく解説します。
今回は"Remove Excel Rows That Contain Keywords"です。
https://www.uipath.com/kb-articles/excel-automation.remove-rows-that-contain-keywords

シナリオ

Excelシートを読み込み、あらかじめ定義したキーワードが含まれる行を削除します。Excelシート"Cars"には車名、走行距離、価格、セーラータイプ(SellerType)が含まれています。この中から、"SellerType"が"Private Seller"または"Other"のものを削除して、"Cars2"シートに貼り付けます。

このサンプルで使用する機能

  • UiPath アクティビティ
    • Read range - Excelファイルを読み込みます
    • Write range - Excelファイルを書き込みます
    • Remove data row - DataTableから指定されたRowを削除します

  • Windows Workflow
    • For Each コントロール
    • Assign コントロール
    • While コントロール

  • .Net 関連
    • System.data.DataTable - Excelデータを格納するデータモデルです
    • System.linq - LINQ(統合言語クエリ)のデータの要素数をカウントする機能を使います

準備

  1. サンプルZIPファイルをダウンロードします。
    https://drive.google.com/open?id=0BxVAKI3l9Pc5ODM5WHFRdlNsVmM

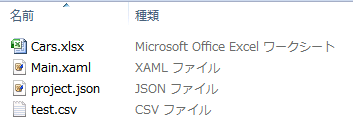

    zipファイルには以下のファイルが含まれています。これらのファイルを任意の場所に展開します。
- "Cars.xlsx" - 処理対象のExcelファイル
- "Main.xaml" - ワークフローのXAML実装
- "project.json" - UiPathプロジェクトファイル
- "test.csv" - 使用しません

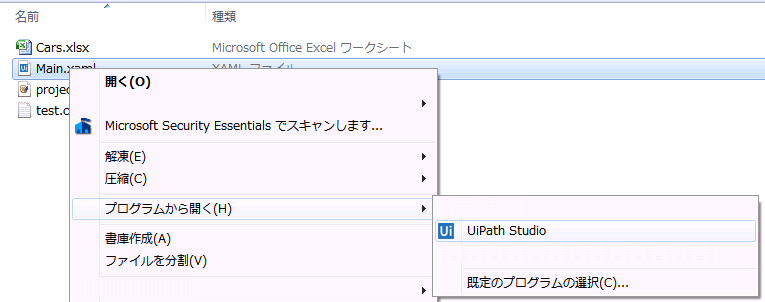

2. UiPathを起動します。Main.xamlを選択し、UiPathで開きます。

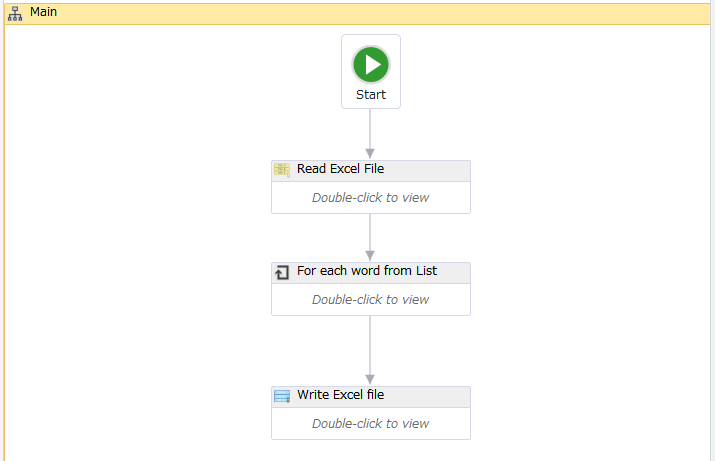

3. Flowchartが表示されます。

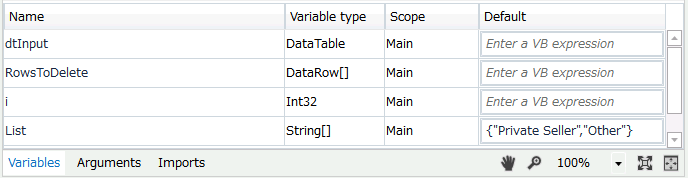

4. 変数も定義されています。

実行と結果

  1. Runボタン(またはF5キー)で実行します。

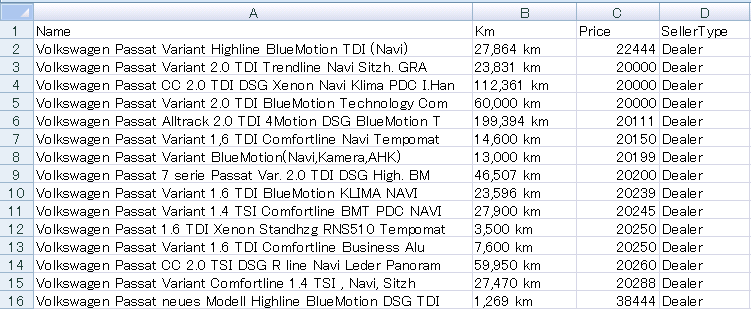

  2. Cars.xlsxの"Cars2"シートにSellerTypeが"Dealer"のもののみ出力されました。

ワークフロー作成ビデオ

1から自分でworkflowを作るとこのようになります。
Video

解説

  1. "Read Excel file"アクティビティ

    • Read range アクティビティ
      "Read Excel file"はDisplayNameで、元々の名前は"Read range"アクティビティです。

      ダブルクリックすると以下のようになっています。

      ①処理対象のファイルCars.xlsxが選択されています。
      ②読み取るシート名は"Cars"です。
      Rangeは何も指定しません。何も指定しないとシート全領域を読み込みます。

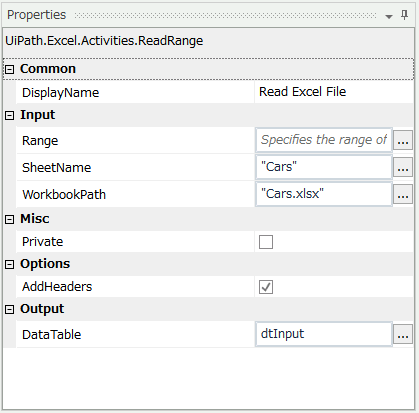

      画面右側のPropertiesは以下のようになっています。

      • "Private" - チェックを入れるとLogデータを出力しません。
      • "AddHeaders" - Excelシートの1行目がヘッダー行の場合はチェックを入れます。
      • "DataTable"- Excelデータの出力先のDataTable変数(ここではdtInput)を指定します。dtInputは変数として定義しています。

  2. "For each word from List"アクティビティ

    • "For Each"アクティビティ
      "For Each word from List"はDisplayNameで、元々は"For Each"アクティビティです。

      ダブルクリックすると以下のようになっています。

      ①配列"List"に対してFor Eachでループさせます。
      "List"変数には文字型配列として"Private Seller"と"Other"をVisual Basic(VB)表記で定義します。

      参考までにVBのコードで実際に記述すると以下のようになります。

      "word"は任意の変数名を指定します。変数といっても"Variables"として定義する必要ははありません。これは、変数のスコープは自動的にFor Each内にとどまり、また、変数の型もList変数の型(ここではString型)に依存するためです。

      ②AssignでString変数"query"にVB表記
      String.Format("SellerType='{0}'", word)
      の実行結果を代入します。

      String.Formatは、'{引数の番号}'部分に引数で渡された文字列を組み込む関数です。最初のFor Eachループの実行ではqueryには
      SellerType='Private Seller'
      という文字列が代入されます。

      参考までに引数が2つある場合は以下のようになります。
      String.Format("SellerType='{0}' or SellerType='{1}'", "Private Seller", "Other")
      この戻り値は、
      SellerType='Private Seller' or SellerType='Other'
      となります。

      ③AssignでDataRow変数"RowsToDelete"にVB表記
      dtInput.Select(query)
      の実行結果を代入します。

      Selectは.NetのSystem.data.DataTableのメソッドで、引数で与えられた条件に合致するデータをDataRow型配列で返します。この例ではExcelの"Cars"シートに"Private Seller"が3行、"Other"が2行あるので最初のFor Eachループで3個の要素をもったDataRow配列が、2回目のループで2個の要素をもったDataRow配列がRowsToDelete変数に格納されます。

      ④Assignでint変数"i"にVB表記
      RowsToDelete.Count-1
      の実行結果を代入します。

      1回目のFor Eachループでは3-1で2が、2回目のループでは2-1で1が初期値として変数iに入ります。

      この結果、次の⑤Whileループにおいて1回目のFor Eachループではi=2, 1, 0の3回、2回目のFor Each ループではi=1, 0の2回"Remove data row"アクティビティが実行されます。

      なお、CountはLINQ(統合クエリ演算子)の演算子です。配列の長さを表す通常のLength演算子を使って
      RowsToDelete.Length-1
      としても同じ結果が得られます。

      ⑤Whileループで変数iがゼロになるまで"Remove data row"アクティビティが実行されます。

      ⑥ "Remove data row"アクティビティを実行します。

      プロパティは以下のようになっています。

      "DataTable" - データ削除対象のDataTableであるdtInputを指定します。
      "Row" - 削除対象のDataRowを指定します。

      1回目のFor EachループではRowsToDelete配列は3つの要素をもっており、いずれもSellerTypeは"Private Seller"です。RowsToDelete(0)、RowsToDelete(1)、RowsToDelete(2)が順に"Row"として渡されます。2回目の2つの配列要素のSellerTypeは"Other"です。

      ⑦ Assignで変数iを1デクリメントします。


  3. "Write Excel file"アクティビティ

    • "Write range"アクティビティ "Write Excel file"はDisplayNameで、元々は"Write range"アクティビティです。

    ダブルクリックすると以下のようになっています。

    プロパティは以下のようになります。


    ①"WorkbookPath" - ファイル選択ダイアログで出力Excelファイルへのパスを指定します。
    ②"SheetName" - データを出力するExcelシートとして"Cars2"を指定します。
    ③"StartingCell" - データを出力するシート上の起点となるセルを指定します。
    ④"DataTable" - 出力データが入ったDataTable変数を指定します。
