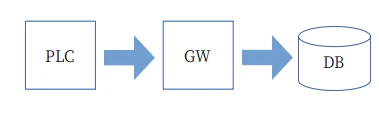

PLCからゲートウェイでデータを取得し、データベースにJSONで保存します。複数回に分けて、サンプルを用いて解説します。

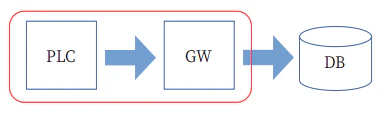

初回は、ゲートウェイでPLCのデータを取得します。
サンプルは、Windowsがあれば環境の準備と動作が可能です。よろしければ、自己責任のもとで環境を準備し、サンプルを動作させてみてください。
PLC
この解説でのサンプルでは、PLCの代わりにModbus/TCPシミュレーターを使用します。これにより、PLCの本物がなくても、実装の学習とテストが可能となります。
今回使用したModbus/TCPシミュレーターは、貴重なmod_RSsim.exeです。もちろん、他のシミュレータでも構いません。
- Modbus/TCPシミュレーター: MOD-RSsim Version 8.20
ゲートウェイ
この解説のサンプルでは、WEINTEK製ゲートウェイを想定します。WEINTEK製ゲートウェイのソフトウェア開発ツールは、Windows上でソフトウェアを書くことができることに加え、ゲートウェイの動きをシミュレートすることが出来ます。これにより、ゲートウェイの本物がなくても、実装の学習とテストが可能となります。
- WEINTEK製ゲートウェイのソフトウェア開発環境: EasyBuilder Pro
EasyBuilderはWEINTEKのサイトからダウンロードすることが出来ます。
https://www.weintek.com/globalw/Download/Download.aspx
ゲートウェイの設定とプログラミング
ゲートウェイは各社、各モデルで実装のスタイルが大きく異なります。しかし、この解説では、多くのゲートウェイでの機能実装が可能となるよう勘案し、よりシンプルな手順になるよう考慮しています。
前述のとおり、この解説では、ゲートウェイの本物を使用しません。代わりにEasyBuilderという、WEINTEK製ゲートウェイの開発環境を使用します。
EasyBuilder Pro を起動します。
プロジェクトを新たに作成します。
これから行う設定が、どのゲートウェイの設定であるかをゲートウェイのモデルの一覧から選択します。このサンプルでは、最もシンプルなモデル"cMT-G01"を選択します。
"cMT-G01"とはこのようなハードウェアです。
cMT-G01
このゲートウェイが対象にするPLCを設定します。メニュー[ホーム]-[システムパラメータ]を選択します。
[装置]タブを選択します。
[装置/サーバを新規追加]をクリックします。

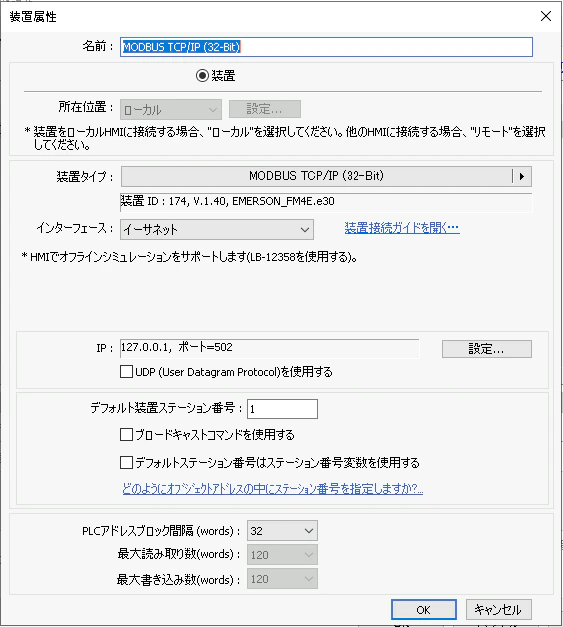

以下のように設定します。
PLCに相当するModbus/TCPシミュレータは、EasyBuilderと同じWindowsマシン上で稼働させる予定です。このため装置（=PLC=Modbus/TCPシミュレータ）のIPアドレスを127.0.0.1にしています。
装置のポートはModbus/TCPの標準である502を選択しています。
上記設定は、この解説におけるサンプルのための設定です。現実は、対象とするPLCやリモートIOなどに応じた設定が必要となります。

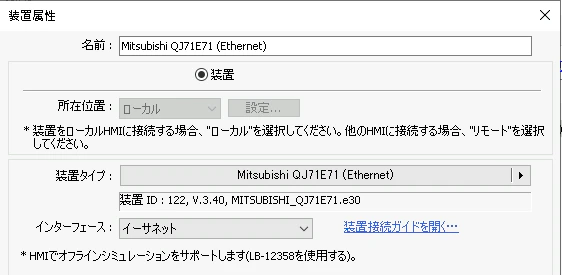

例えば、対象の装置が三菱電機のMELSECであれば、該当のモデルを選択します。下は、Mitsubishi QJ71E71の例です。
テスト
ここまでで、PLC（=Modbus/TCPシミュレータ）に接続する設定が終わりました。接続のテストをします。
mod_RSsim.exeを起動しておきます。
次はEasyBuilderです。
もちろん、これまでの設定をゲートウェイ（cTM-G01）にロードしてゲートウェイを動かすことも可能ですが、今回はシミュレーターを使います。

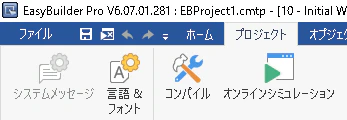

メニュー[プロジェクト]-[オンラインシミュレーション]をクリックします。

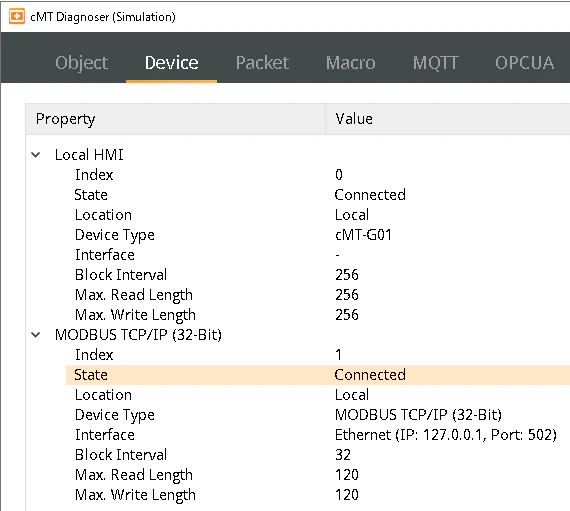

シミュレーターが起動します。"MODBUS TCP/IP (32-Bit)"に接続済みであるように見えますが、これはあてにはなりません。

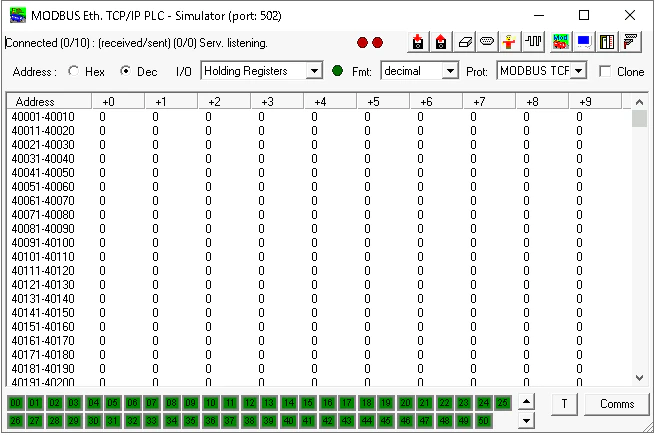

Modbus/TCPシミュレーターのウィンドウの左上にある"Connected"の表示を確認します。ゲートウェイからの接続が行われていれば、[1/10]となります。
次回へ
続きは次回とさせていただきます。
初心者の方々のために、ゆっくりとマッタリと進めさせていただきます。
次回は、ゲートウェイによるPLCからのデータ取得です。
