OCI_プロキシサーバ構築

目的

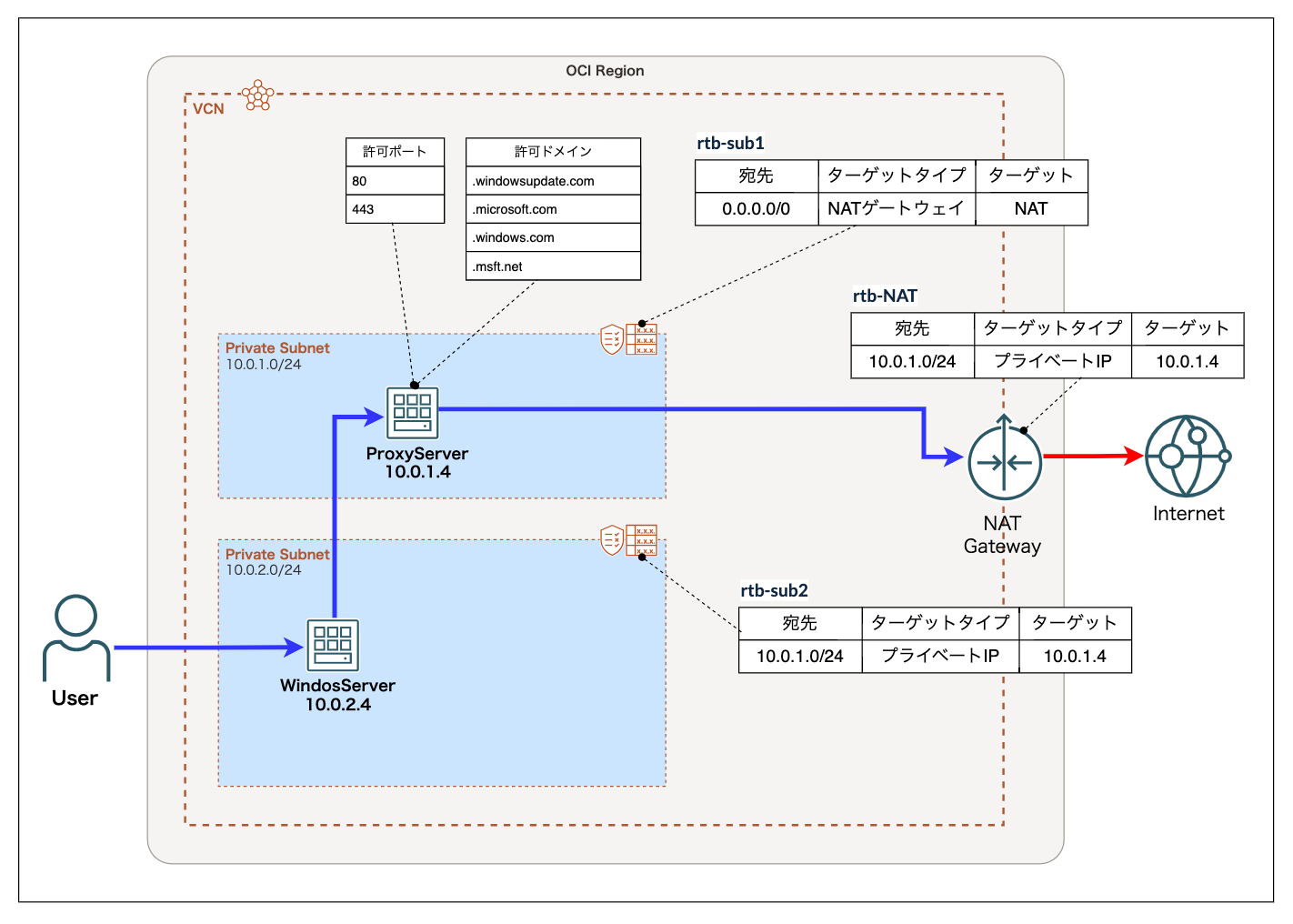

OCIのプライベートサブネット内にあるWindowsServerのWindowsUpdateのみ許可したいという要件があったので、OCIでプロキシサーバを構築して、プライベートサブネットからプロキシサーバ経由でインターネットに接続する。構築する構成は以下の通り。

構成

結論

• OCIのNetworkFierwallであればプロキシサーバと同等のURL制御などでき、「NetworkFierwall」＋「NATGateWay」の構成の方がシンプルで良いが、利用料が高いため小規模な利用を想定する場合は、今回構築する「Proxyサーバ」＋「NATGateWay」の構成が良いと思われる。
• Proxyサーバをパブリックサブネットに配置し、InternetGateWayでインターネットに接続する構成も検討したが、Proxyサーバが常に外部からのアクセスに晒されるため、プライベートサブネットに配置することにした。Internet GateWayの代わりにNAT GateWayでグローバルネットに接続することで、インターネットから開始されたインバウンド接続を受信しない。Windows Updateは基本的にクライアント側（Windows）からMicrosoftのサーバーへアウトバウンド通信を行うことで動作するので、NAT Gateway経由でもWindows Updateの通知や更新プログラムのダウンロードは可能。

構築手順

準備

• VCNは作成しておく。当ドキュメントにおいては下記のIP CIDRで作成した。
  • 10.0.0.0/16
• Proxyサーバ経由でインターネットに接続するPrivate Subnet（構成図中の「10.0.2.0/24」）とクライアント端末となるWindowsServer2022（構成図中の「10.0.2.4」）を作成しておく。WindowsServer2022の代わりにOracleLinuxでも動作確認は可能。

1. NATGateWay作成

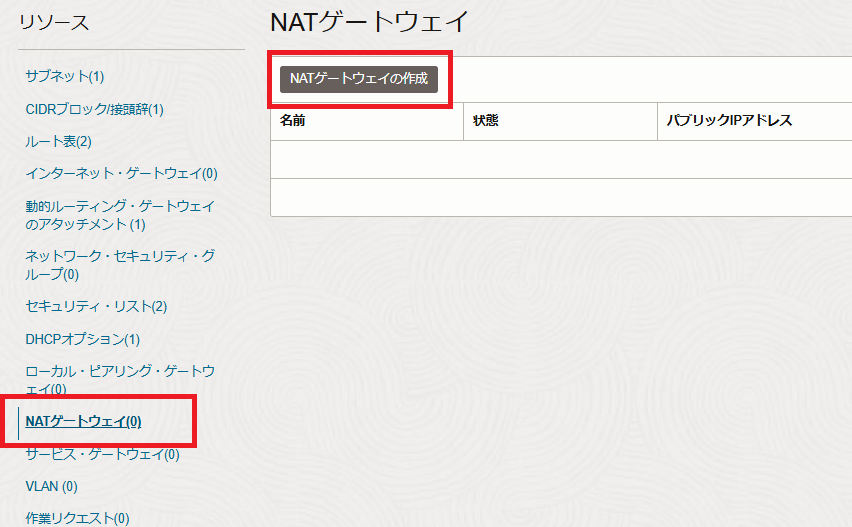

ナビゲートメニューから[ネットワーキング] > [仮想クラウド・ネットワーク] > [仮想クラウド・ネットワークの詳細] の左のリソース欄の[NATゲートウェイ]リンクを選択し、[NATゲートウェイの作成]をクリックし、NATゲートウェイの作成画面で作成する。

2. ルート表を作成

ナビゲートメニューから[ネットワーキング] > [仮想クラウド・ネットワーク] > [仮想クラウド・ネットワークの詳細] のリソース欄の[ルート表]リンクを選択し、[ルート表の作成]をクリックし、ルート表の作成画面で作成する。作成するルート表は以下の２つ。

• NATGateWay用のルート表
  • 名前：rtb-NAT
  • ルート・ルール(オプション)：設定なし（後で設定する）
• プロキシサーバ配置用サブネットのルート表
  • 名前：rtb-sub1
  • ルート・ルール(オプション)：設定なし（後で設定する）

3. セキュリティリストを作成

ナビゲートメニューから[ネットワーキング] > [仮想クラウド・ネットワーク] > [仮想クラウド・ネットワークの詳細] のリソース欄の[セキュリティ・リスト]リンクを選択し、[セキュリティ・リストの作成]をクリックし、セキュリティ・リストの作成画面で作成する。

• プロキシサーバ配置用サブネットのセキュリティリスト
  • 名前：sl-sub1
  • イングレスのルール許可：設定なし（後で設定する）
  • エグレスレスのルール許可：設定なし（後で設定する）

4. プロキシサーバ配置用サブネットの作成

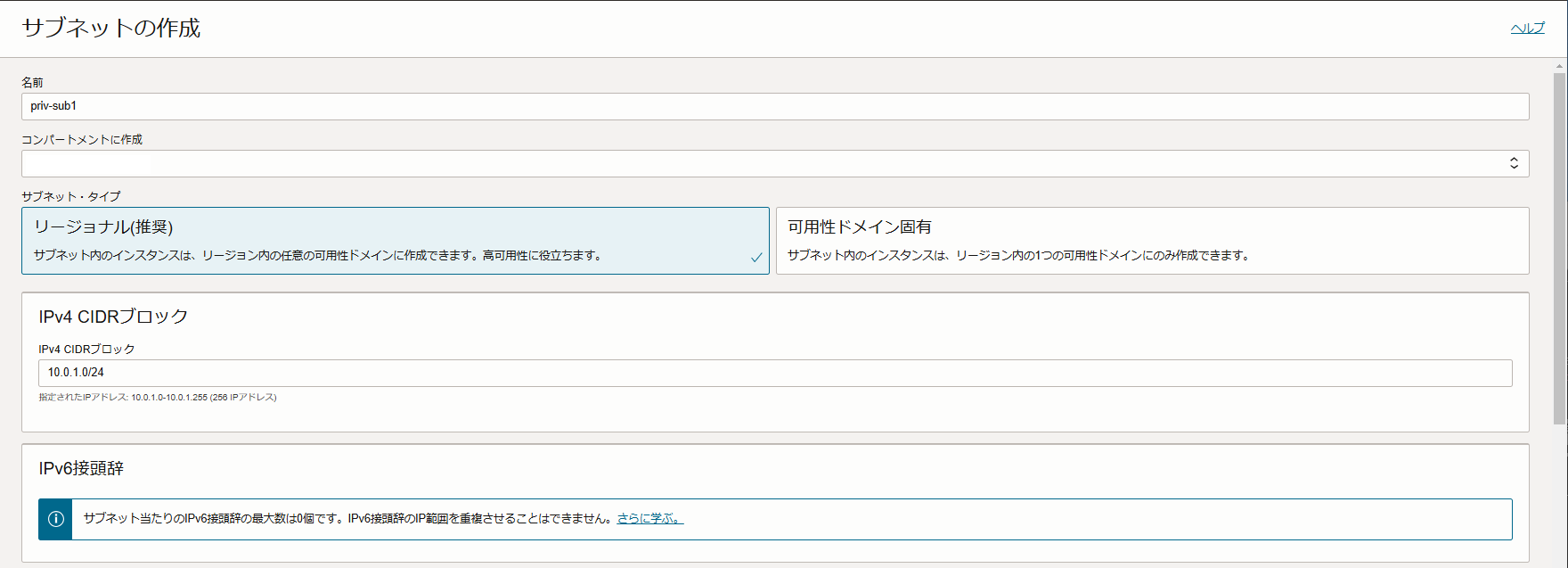

ナビゲートメニューから[ネットワーキング] > [仮想クラウド・ネットワーク] > [仮想クラウド・ネットワークの詳細] のリソース欄の[サブネット]リンクを選択し、[サブネットの作成]をクリックし、サブネットの作成画面で作成する。

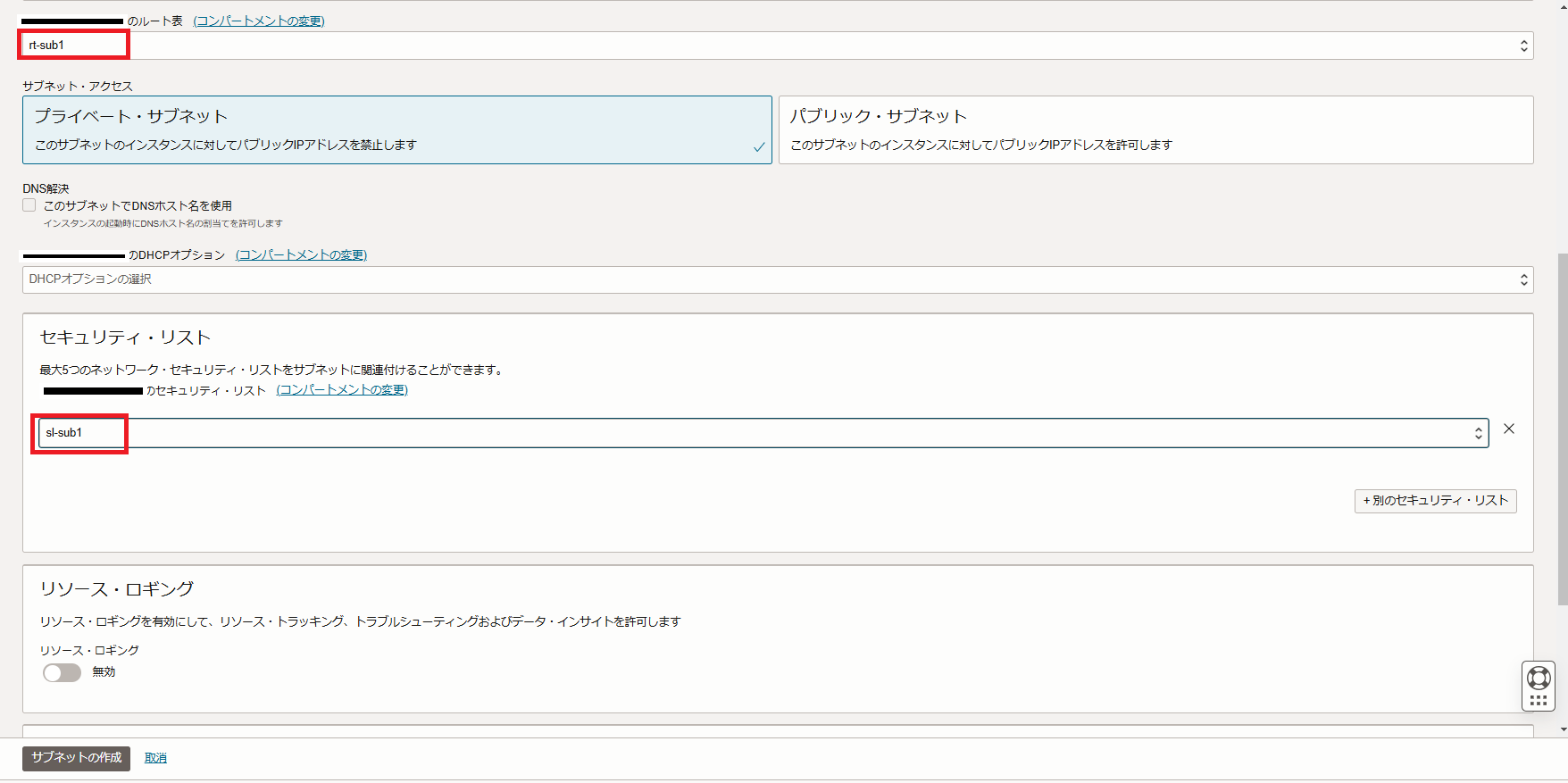

ルート表、セキュリティリストは、先に作成したものをアタッチする

5. プロキシサーバ用インスタンス作成

ナビゲートメニューから[コンピュート] > [インスタンス] の[インスタンス作成]をクリックし作成する。
イメージやシェイプなどは、プロキシサーバの利用頻度、クライアント数などによるため適宜妥当なものを選択頂きたい。当ドキュメントにおいては以下の選択にした。

• 名前：proxy-1
• イメージ：Oracle Linux 8
• シェイプ：VM.Standard.E5.Flex
  • 仮想マシン, 2 core OCPU, 12.5% burstable baseline, 3 GB memory, 1 Gbps network bandwidth
• サブネット：10.0.1.0/24（プロキシサーバ配置用サブネット）
• プライマリVNIC IPアドレス：
  • [プライベートIPv4アドレスの手動割当て]を選択
  • IPv4アドレス：10.0.1.4

6. プロキシサーバインスタンスのVNICを編集

※重要：この設定を行わないとルート表のルートルールでプロキシサーバのIPを指定できない。

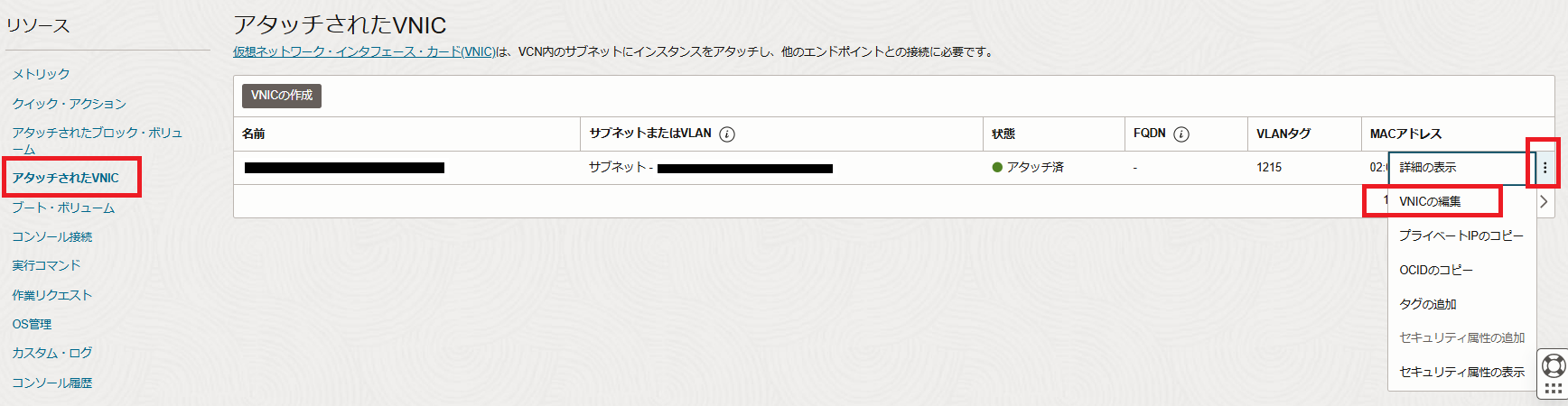

1. 作成したプロキシサーバのインスタンス詳細画面で[VINICの編集]をクリック

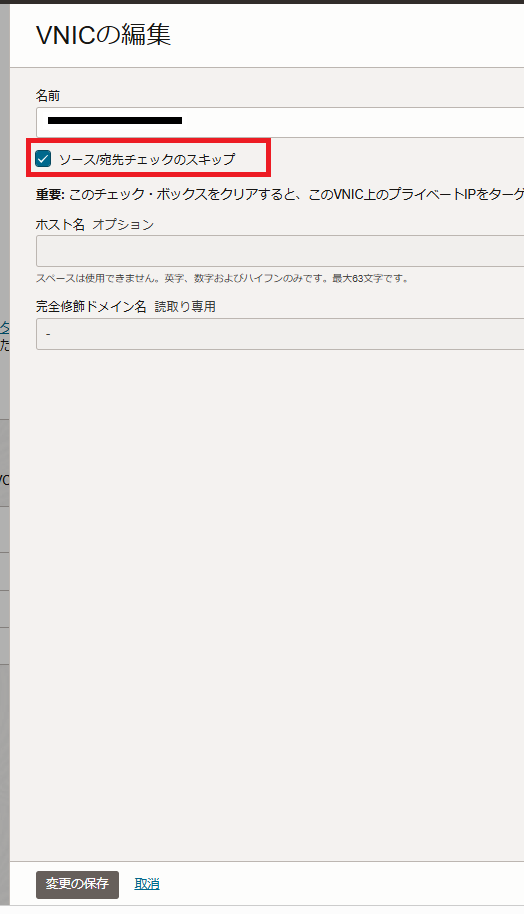

2. VINICの編集画面で[ソース/宛先チェックのスキップ]を選択し[変更の保存]をクリック


7. 下記のルート表を変更

下記のとおり、各ルート表にルートルールを追加する。

• NAT用ルート表
  • 名前：rtb-NAT
  • ルート・ルール
  •

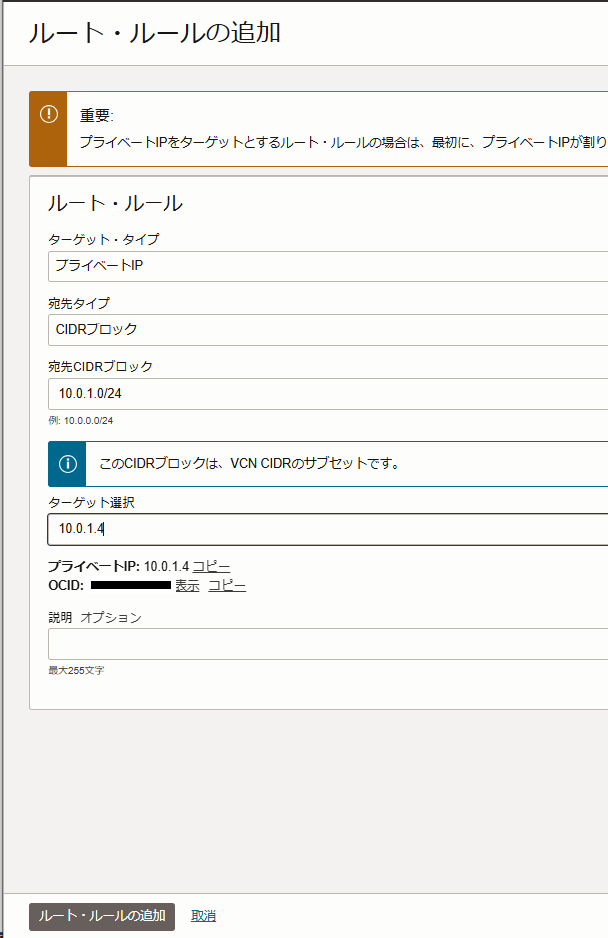

    • ターゲット・タイプ：プライベートIP
    • 宛先タイプ：CIDRブロック
    • 宛先CIDRブロック：10.0.1.0/24
    • ターゲット選択：作成したプロキシサーバのIP（10.0.1.4）
• プロキシサーバ配置用サブネットのルート表
  • 名前：rtb-sub1
  • ルート・ルール]
    • ターゲット・タイプ：NATゲートウェイ
    • 宛先CIDRブロック：0.0.0.0/0
    • ターゲットNATゲートウェイ：作成済みのNATGateWayを指定

8. 下記のセキュリティリストを変更

• プロキシサーバ配置用サブネットのセキュリティリスト
  • 名前：sl-sub1

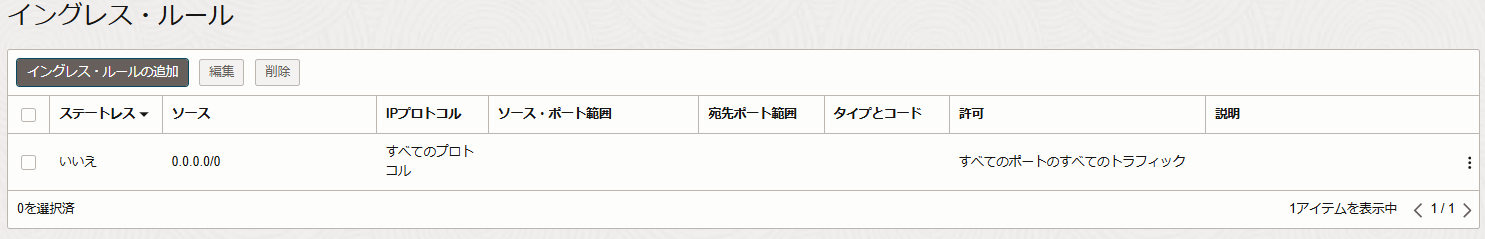

  • イングレスのルール許可

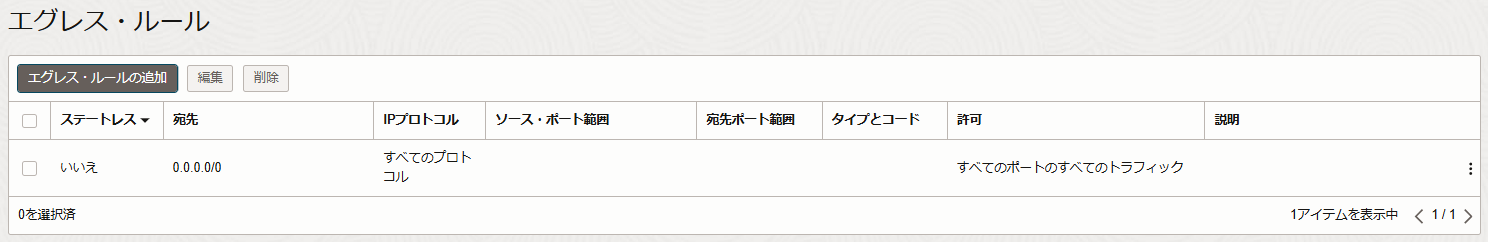

  • エグレスレスのルール許可：


9. プロキシサーバのセットアップ

1. squidをインストール

   sudo yum install squid -y


2. squid設定ファイルのバックアップ

   sudo mv /etc/squid/squid.conf /etc/squid/squid.conf_bk


3. squid設定ファイルを新たに作成

   sudo vi /etc/squid/squid.conf


   • 以下の内容を追記　

     # Define the network allowed to access the proxy
     acl allowed_network src 10.0.0.0/16

     # Define the list of domains used for Windows Update
     acl windows_update dstdomain .windowsupdate.com
     acl windows_update dstdomain .microsoft.com
     acl windows_update dstdomain .windows.com
     acl windows_update dstdomain .msft.net

     # Define the allowed ports for HTTP and HTTPS
     acl Safe_ports port 80            # HTTP port
     acl Safe_ports port 443           # HTTPS port
     acl CONNECT method CONNECT        # Allow CONNECT method for HTTPS

     # Deny requests to any ports that are not considered "Safe_ports"
     http_access deny !Safe_ports

     # Deny HTTPS (CONNECT method) to any port except Safe_ports (80 and 443)
     http_access deny CONNECT !Safe_ports

     # Allow access to Windows Update domains from the allowed network
     http_access allow allowed_network windows_update

     # Allow local system (localhost) to access the proxy
     http_access allow localhost

     # Deny all other requests that do not match the above rules
     http_access deny all

     # The port Squid will listen on for incoming connections
     http_port 3128

     # Suppress version information in HTTP headers to avoid exposing Squid version
     httpd_suppress_version_string on

     # Define the hostname that will appear in proxy-related error messages
     visible_hostname proxy-server


4. 設定ファイルのテスト

   sudo squid -k parse


5. squidの起動

   sudo systemctl restart squid
   sudo systemctl status squid


6. firewallルールの編集

   sudo firewall-cmd --permanent --zone=public --add-forward-port=port=80:proto=tcp:toport=3128:toaddr=10.0.1.4
   sudo firewall-cmd --permanent --zone=public --add-port=3128/tcp
   sudo firewall-cmd --permanent --add-masquerade
   sudo firewall-cmd --complete-reload


10. プロキシサーバの動作確認準備

1. プロキシサーバでアクセスログを表示しておく

   sudo tail -f /var/log/squid/access.log


11. クライアントの設定と動作確認(Windows2022の場合)

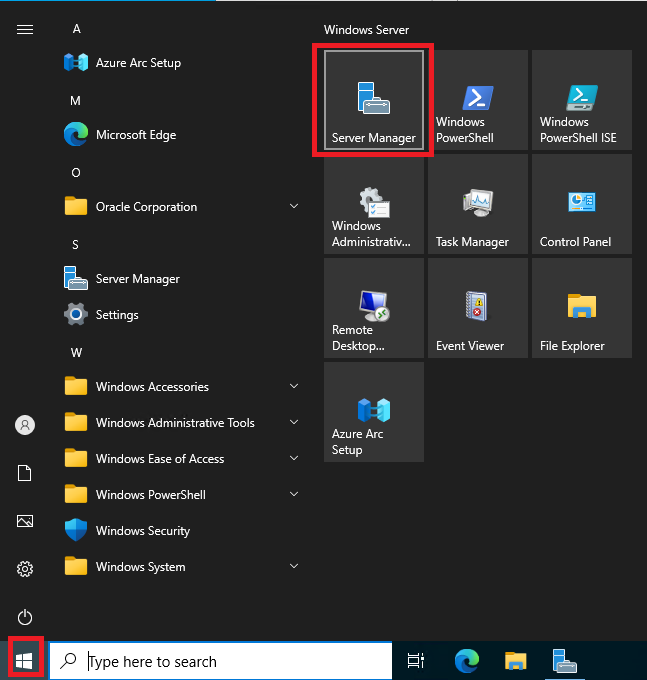

1. [Server Manager]を開く

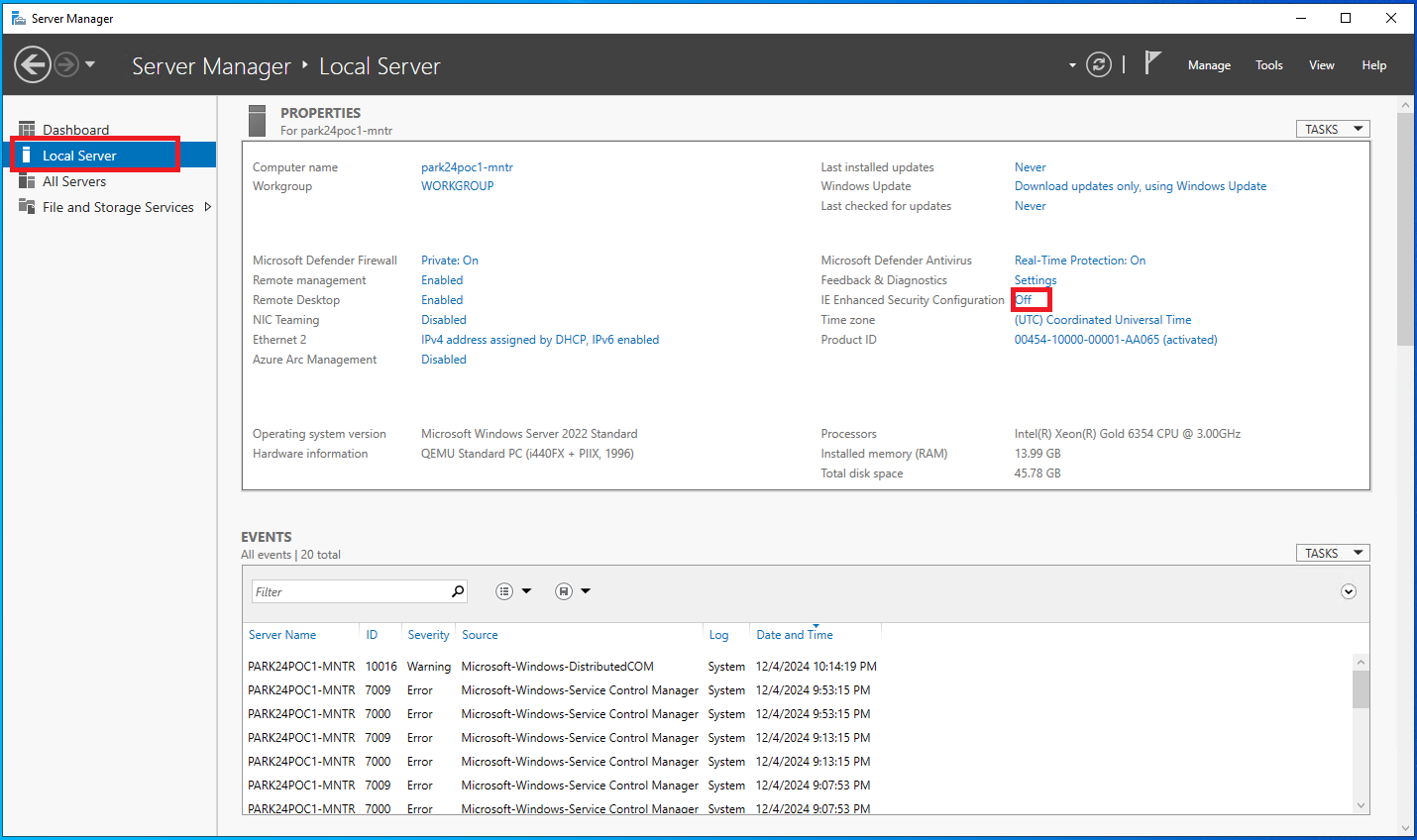

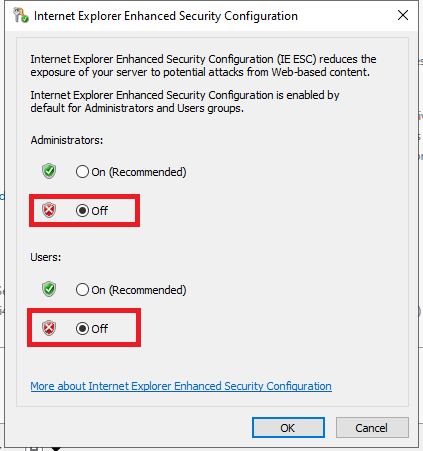

2. Server Managerで[Local Server]を選択し、[Internet Explorer Enhanced Security Configuration]のリンクをクリックし、AdministratorsとUsersともに[Off]が設定されている事を確認する。設定されていない場合は変更する。

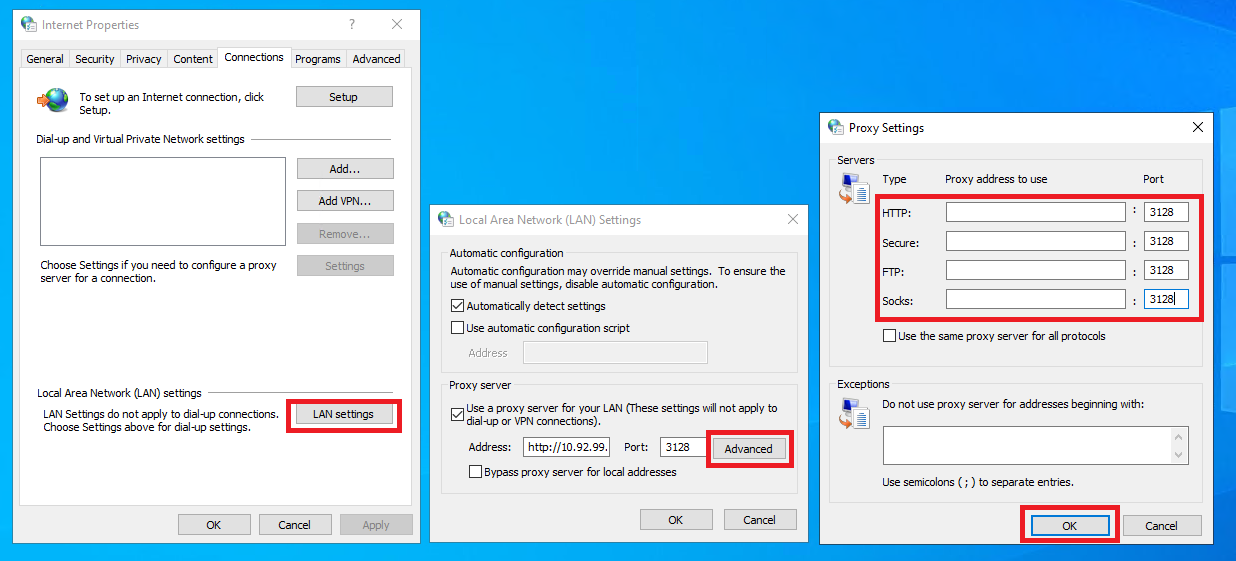

3. Proxy設定画面で、プロキシサーバを手動設定する。

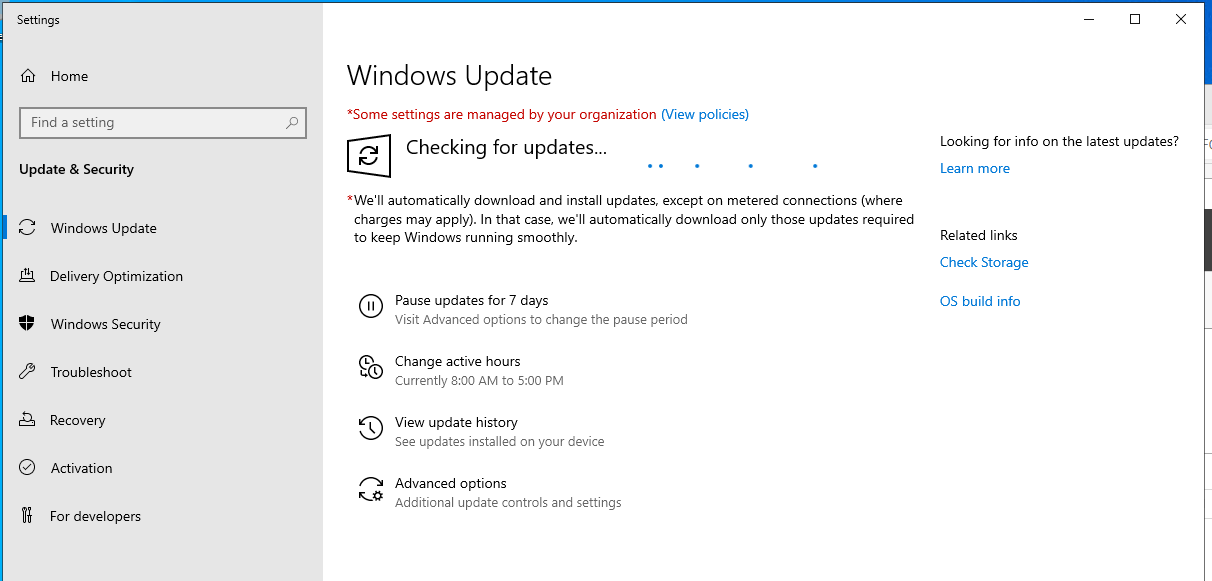

4. Windows Updateが可能か確認する。


12. クライアントの設定と動作確認(Linuxの場合)

1. クライアントの設定と動作確認

   sudo vi /etc/profile


   • 以下の内容を追記

     MY_PROXY_SRV="http://10.0.1.4:3128/"
     HTTPS_PROXY=$MY_PROXY_SRV
     https_proxy=$MY_PROXY_SRV
     export  HTTPS_PROXY https_proxy


   • 設定を反映

     source /etc/profile


2. 許可されたサイトに接続できるか確認

   curl -I https://www.microsoft.com/


3. 許可されていないサイトに接続できない事を確認

   curl -I https://www.yahoo.co.jp/
