Houdini VEX言語(プログラミング)でモデリングしてみよう！初心者 向け part1 チュートリアル

なぜ、プログラミング(VEX言語)をHoudini で使うか？

VEXで書くと結構便利だったり、すでにあるノードよりも速かったり
モデリングだけでなく自分だけのアルゴリズムを作れたりする

Wranglerの元において我々は平等である

今回は軽めのモデリングから、下図のようなポリラインを作っていきます
順序は

1.原点（0,0,0）に点を作る。頂点番号は0

2.真上に頂点を作る。頂点番号は1

3.頂点番号0　と　頂点番号1 を繋げる

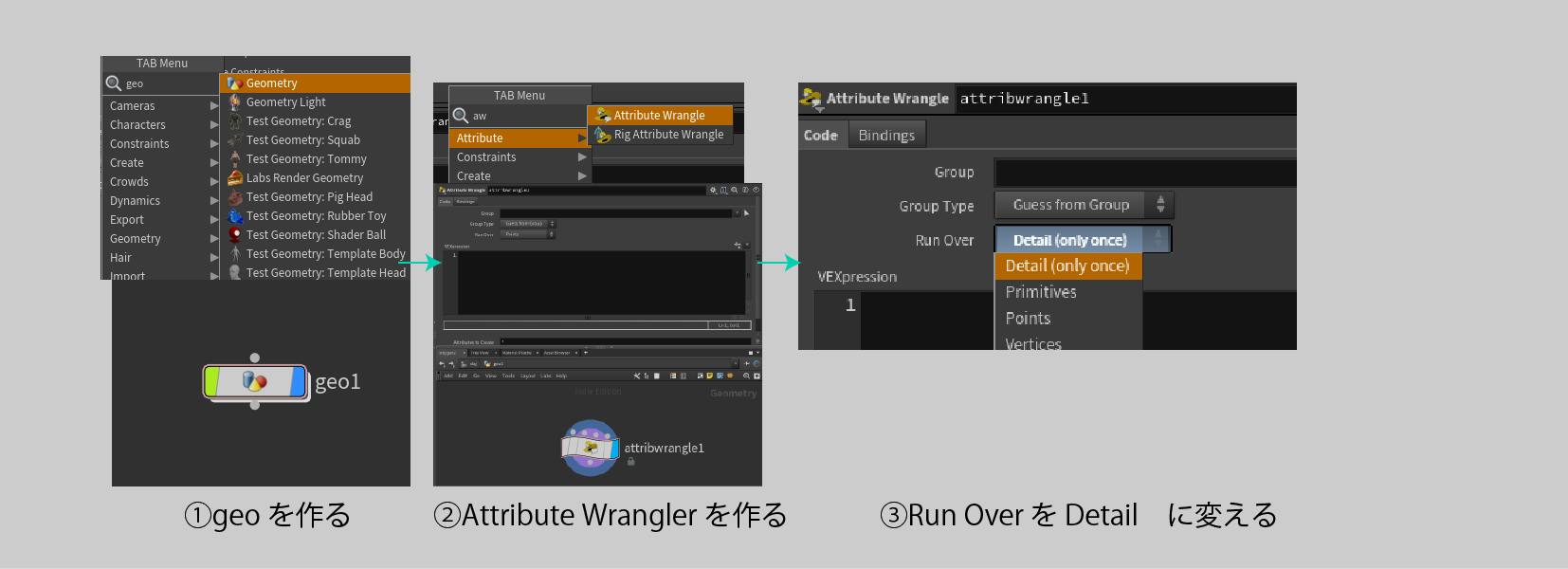

geoノードを召喚
まずはWrangle君を出してみましょう
*RunoverをDetailに変えましょう

重要
RunoverはDetailでないと作れません

point wrangle でジオメトリを作ることは可能ですが、始めから何も繋いでいない場合
何も作れません。
”無”からは何も産まれないように....

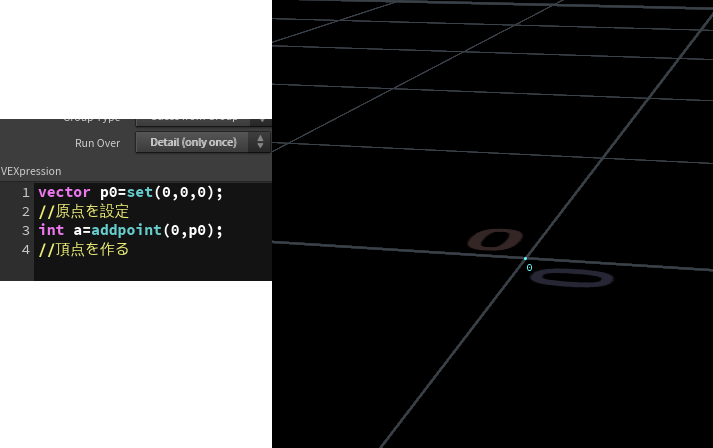

1.さっそく書いてみましょう　原点に頂点をつけよう

addpoint() で頂点を作ることができます。
引用：int addpoint(int geohandle, vector pos)；
int geohandle　はノードに何も繋がられていないなら０でもいい
vector pos は頂点を作りたい(三次元空間)の位置を指定します

vex

vector p0=set(0,0,0);
//原点を設定
int a=addpoint(0,p0);
//頂点を作る

---

↑　引用元　公式サイトより

コラム　頂点が小く見えると感じたら....

(ここは無視してもいいよ)

キーボードの"D"を押して、(Display Option) 表示設定を開き
Gemetory ->Particals->Point Size
で頂点の大きさを変えられます。

2.真上に頂点を作ろう

vex

vector p1=set(0,1,0);
//頂点の場所を設定
int b=addpoint(0,p1);
//頂点を作る

頂点と頂点を繋げる

addprim()で二つ頂点を結びます。
引用:int addprim(int geohandle, string type, int pt0, int pt1)；
string typeで作りたい種類を選びます
今回は”polyline"を作るので、"polyline"と打ちましょう。
int pt0,int pt1,int pt2.....というのはどの頂点をつなぐのかを欄なので
a,bを入れましょう

---

↑引用元　公式サイトより

vex

addprim(0,"polyline",a,b);
//繋げる

完成

ここからはまだ物足りない人たちへ

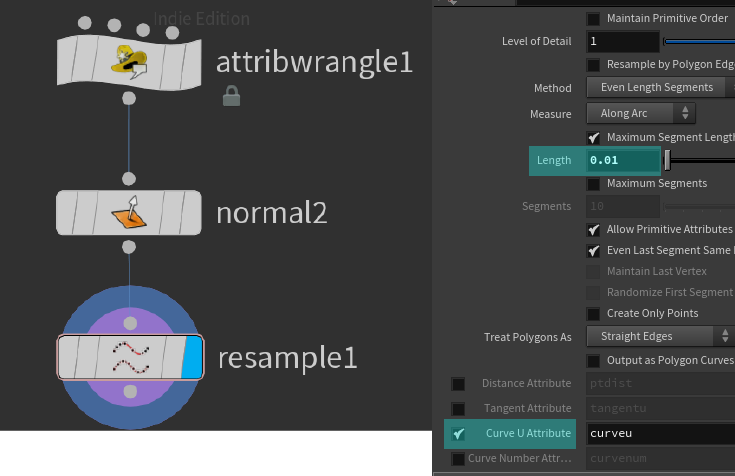

Normalノード、Resample ノードを繋げ
Resampleノードのcurveuをオンにする

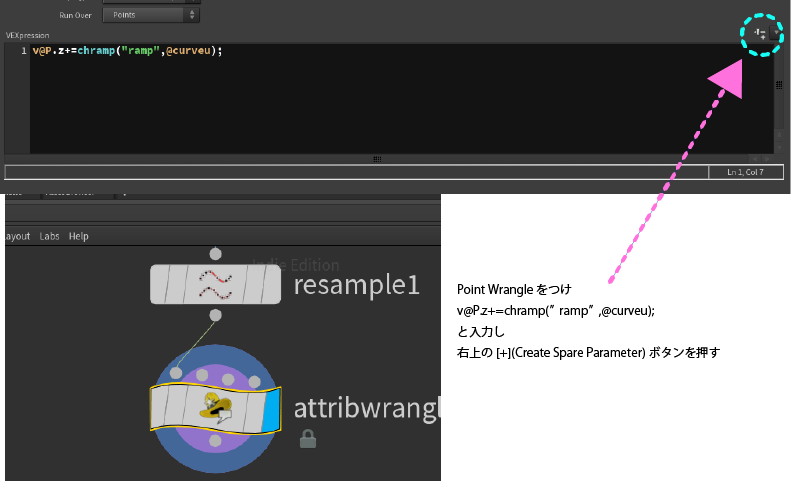

最後にpointwrangle を付け加えと書き、右上の[+](Create Spare Parameter)ボタンを押す

vex

v@P.z+=chramp("ramp",@curveu);

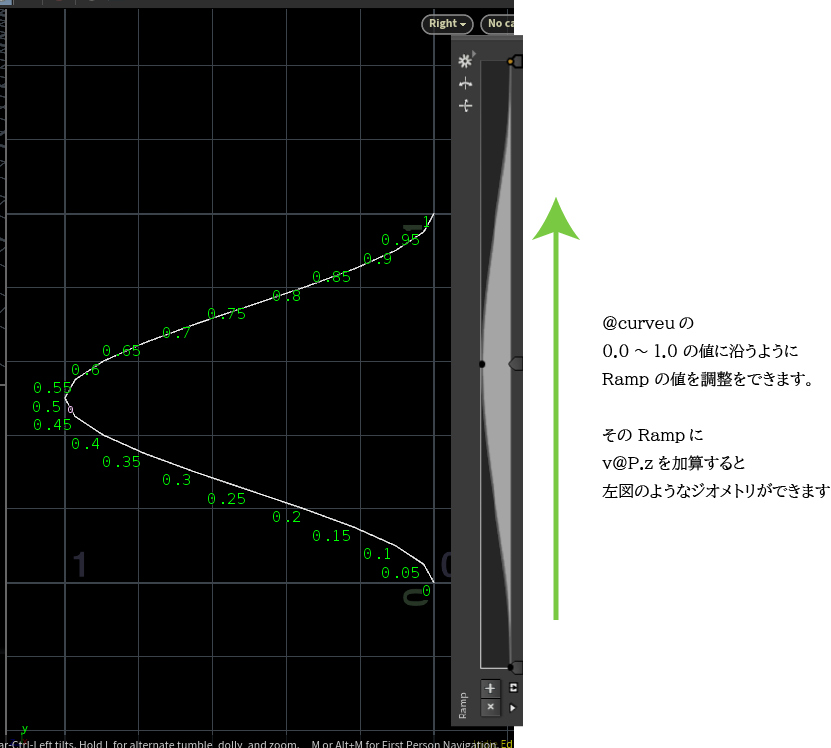

そうすると　勾配のスライダーができます。
これは f@curveuにそってスライダーの値を加えています。
つまり　

v@P(頂点のポジション、位置)の
XYZの v@P. zの位置に
chramp();の値を加算（+）をします。

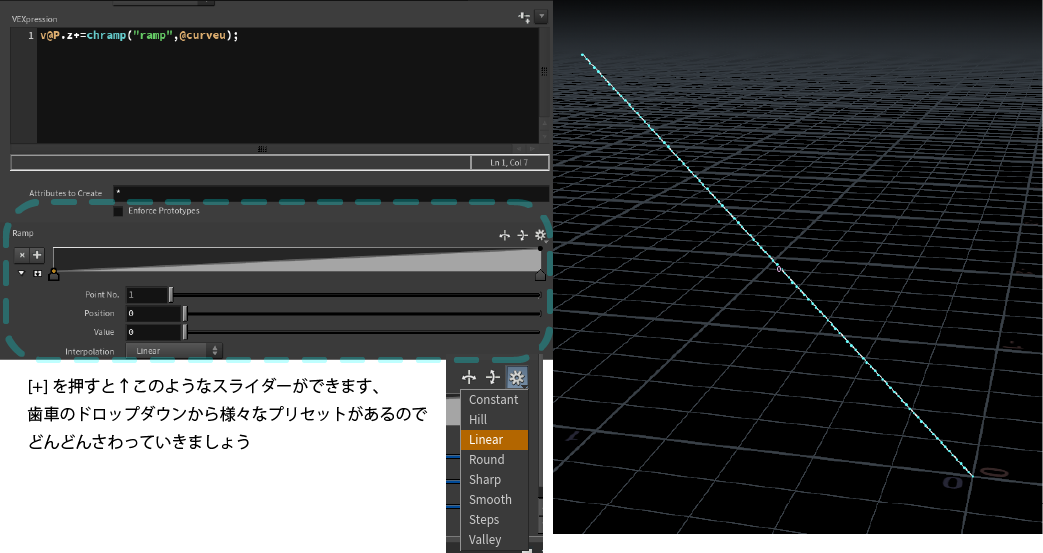

歯車のドロップダウンから様々なプリセットがあるので
どんどんさわっていきましょう

最後にrevolveにつければ壺の完成！
