mayaがエラー・ワーニングを吐く時の対処 9 ~non-Manifoldとの戦い~

non-manifold ですって

発端はこれ

// Warning: The OpenSubdiv Catmull-Clark subdivision method cannot be applied to non-manifold geometry

smoothPreviewをonにするとこんなワーニングが出てくるデータに遭遇。
スクリプトエディタにはopen/import時にこのワーニング出てるんですけど、
思った以上にスクリプトエディタってのは見られてないらしい。

ワーニングの根源

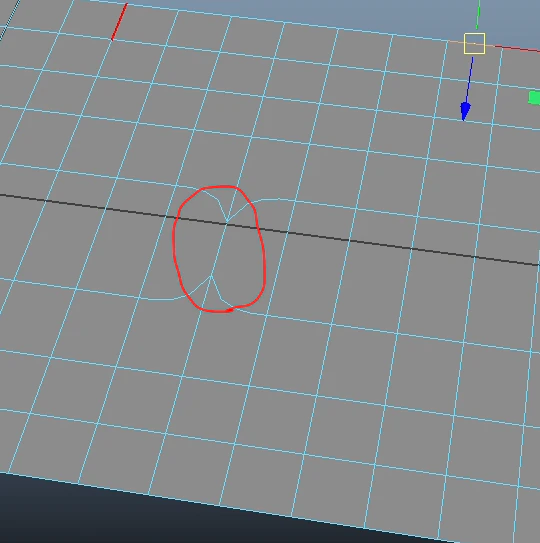

今回ジオメトリはこんな感じになってました。
smoothPreviewをoffにすると一見問題ないのですが、
実は赤丸の部分にはエッジが2本重なっておりマージされてません。

目視でこれを見つけるのはかなーり大変な気がしますね。

そもそも non-manifold

ところで non-manifoldって？
のん　まにふぉーるど？

なるほど？
雑に言えば、無茶なつながり方をしてるポリゴンか。
今回の場合は　2つ以上のフェースが1つの頂点を共有する場合(エッジは非共有)　かなぁ

どうやって見つける？

• とりあえずmaya標準の機能でやってみる。

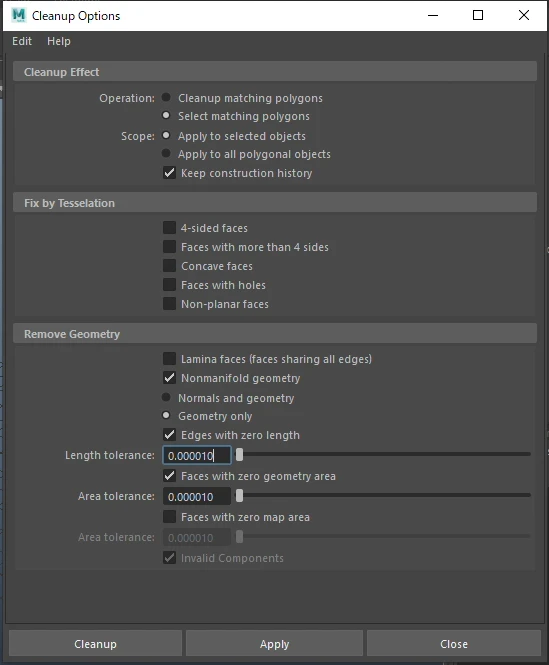

  cleanupでできるらしい。

ビックリするぐらい引っかからない！
設定が悪い気もするけれども、一回忘れよう。

えーじゃぁどうしよう、力技でvtx数とかポリゴン数とかでなんとかするー？
ってtwitterでモゴモゴ言ってたら

polyInfo ってコマンドがあるそうですわ！

なるほど、non-manifoldの為のオプションが幾つかありますね。

※invalidVertices　これ使えば前の記事の様に面倒なことしなくても孤立したvtx見つけられそうですね

polyInfoを試す

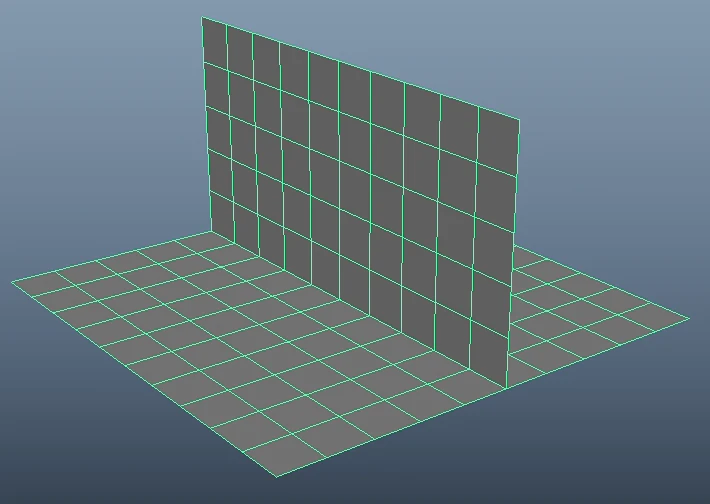

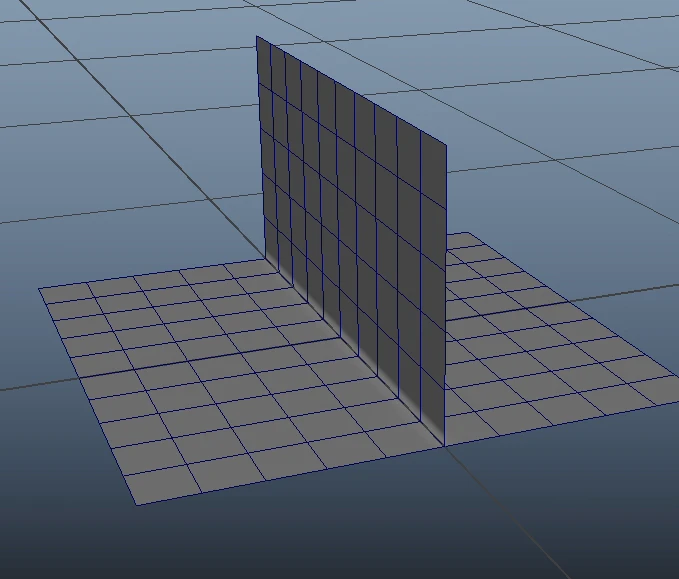

こんなメッシュの場合

これで

print(cmds.polyInfo("pPlane6",nonManifoldEdges =True))
print(cmds.polyInfo("pPlane6",nonManifoldVertices =True))

こう

['pPlane6.e[1]', 'pPlane6.e[12]', 'pPlane6.e[23]', 'pPlane6.e[34]', 'pPlane6.e[45]', 'pPlane6.e[56]', 'pPlane6.e[67]', 'pPlane6.e[78]', 'pPlane6.e[89]', 'pPlane6.e[100]']
['pPlane6.vtx[0]', 'pPlane6.vtx[6]', 'pPlane6.vtx[12]', 'pPlane6.vtx[18]', 'pPlane6.vtx[24]', 'pPlane6.vtx[30]', 'pPlane6.vtx[36]', 'pPlane6.vtx[42]', 'pPlane6.vtx[48]', 'pPlane6.vtx[54]', 'pPlane6.vtx[60]']

お、見つけられそうですね。

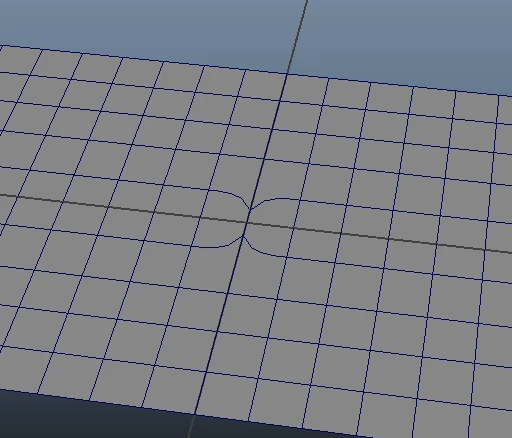

ではこいつの場合
※わかりづらいのでsmoothPreview = On

さぁ

print(cmds.polyInfo("pPlane3",nonManifoldEdges =True))
print(cmds.polyInfo("pPlane3",nonManifoldVertices =True))

えー・・・・・・・

None
None

力に頼ろう

要は、・・・・・どうすればいいんだ？

• vtxを完全に共有しているedgeを探す

かな？
とりあえずAPI2のドキュメントを眺めてみて

OpenMaya.MItMeshPolygon.getConnectedEdges()
OpenMaya.MItMeshPolygon.getConnectedFaces()
OpenMaya.MItMeshPolygon.getConnectedVertices()

ポリゴンだけどもこの辺が使えそう。

getConnectedEdgesを試してみる

import maya.api.OpenMaya as om
target = "pPlane3"
mesh_dagPath = om.MGlobal.getSelectionListByName(target).getDagPath(0)
shape_Fn = om.MFnMesh(mesh_dagPath)

face_ids = range(0,shape_Fn.numPolygons)
it = om.MItMeshPolygon(mesh_dagPath)
it.setIndex(130)
edges = it.getConnectedEdges()

for edge in edges:
    cmds.select(target + ".e["+str(edge)+"]",add =True)

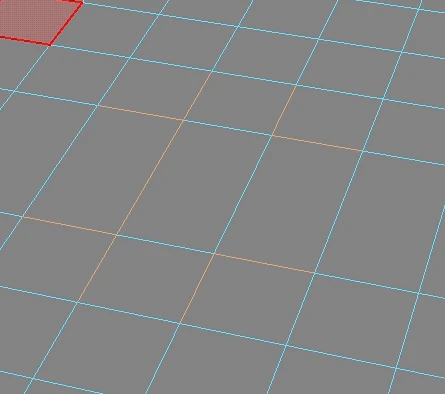

お、重なってるうちの1つのエッジが取れましたね。

getConnectedVerticesを試してみる

import maya.api.OpenMaya as om

target = "pPlane3"
mesh_dagPath = om.MGlobal.getSelectionListByName(target).getDagPath(0)
shape_Fn = om.MFnMesh(mesh_dagPath)

face_ids = range(0,shape_Fn.numPolygons)
it = om.MItMeshPolygon(mesh_dagPath)
it.setIndex(130)
vtxes = it.getConnectedVertices()

for vtx in vtxes:
    cmds.select(target + ".vtx["+str(vtx)+"]",add =True)

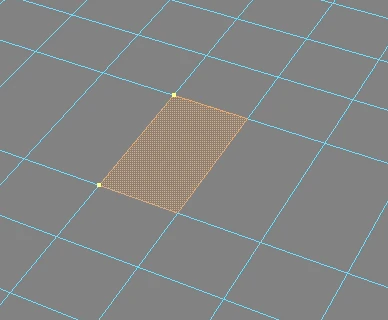

重なってるエッジが接続されてるvtxが取れましたね。

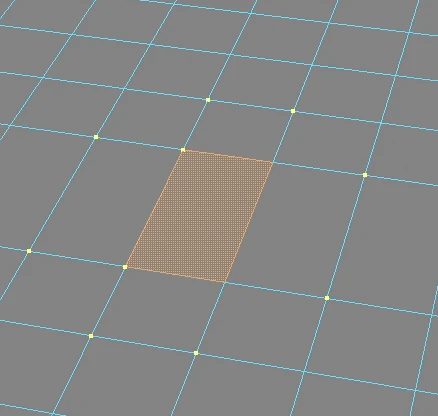

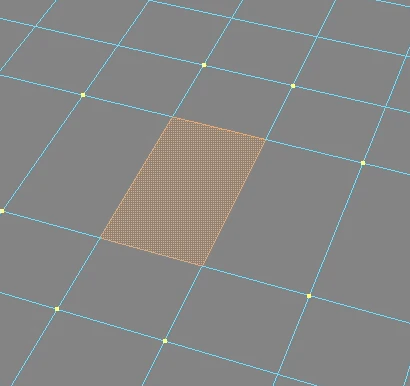

問題ない場合はこうなるはず

てことは
getConnectedVerticesで取得した接続されているvtx
と
faceを構成しているvtx
を比較して、被ってる場合は non-manifold　ってことでいいのかしら？

実装

じゃぁまぁそういう事で一回まとめると

def listSlitVtx(target):
    vtxIds = []
    mesh_dagPath = om.MGlobal.getSelectionListByName(target).getDagPath(0)
    shape_Fn = om.MFnMesh(mesh_dagPath)

    face_ids = range(0,shape_Fn.numPolygons)
    it = om.MItMeshPolygon(mesh_dagPath)

    for index in face_ids:
        it.setIndex(index)

        #faceを構成するvtxIDを取得
        vtxs = it.getVertices()

        #faceに接続されているvtxIDを取得
        connectedVtx = it.getConnectedVertices()

        #2種類のvtxIDの積集合を取る
        product = list(set(vtxs) & set(connectedVtx))
        if len(product):
            vtxIds = list(set(vtxIds) | set(product))

    result = [target + '.vtx[' + str(vid) + ']'for vid in vtxIds]
    return result

cmds.select(listSlitVtx("pPlane3"),add=True)

なんか　listSlitVtxは違う気がするけどもまぁ仮という事で。

お　取れました。

こっちのタイプだと無反応なので、こっちはpolyInfoでひっかけた方が良さそうですね

ひとまずこれで。
まぁ完全ではないけども、目視で探すよりは100倍くらい楽ですかね。
