maya のpencil4+ でsmoothが掛かるとか掛からないとか

pencil4+ for mayaでsmoothかけるとメッシュが痩せるバグがある　とかそんな投稿を見かけたので検証した。

pencil4+ for mayaにおけるsmoothPreview対応

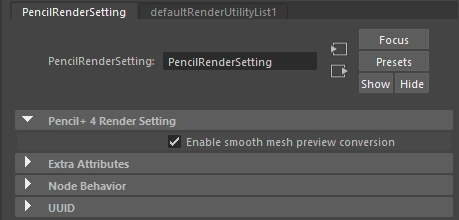

これを有効にするには　メニューからadd render settings nodeを実行し、

作成されたノードのアトリビュートにチェックが入っている状態にする

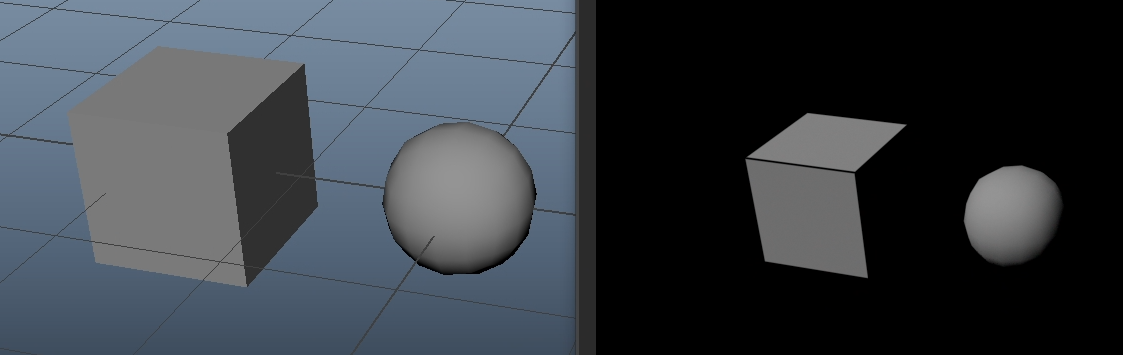

この状態でmayaSoftwareでレンダリングすると
smoothPreviewが効いている結果がレンダリングされる

で、こちら裏で何をやられているかというと

• レンダリング実行前にsmoothPreviewの設定を元にpolySmoothを実行する
• レンダリング実行
• レンダリング終了後にpolySmoothを削除する

という作業を行われているんですね。

変換対象

pencilのフォルダを眺めてると、なーんかそれっぽいのがあるので中を覗いてみると

C:\Program Files\PSOFT\Pencil+ 4 for Maya\modules\PSOFT Pencil+ 4 for Maya\scripts\PSOFT\PencilSmoothPreview.py

#スムーズメッシュプレビューをポリゴンに一括変換
というコメントを発見。これを読み解くとsmoothPreviewの変換対象は

• 可視状態にあるもの
• smoothPreviewがonになっているもの

可視状態とは？

具体的には

親ノードも含めて

• visibility が offになっていない
• template表示になっていない
• displaylayerなどによってdrawingOverrides のvisibleがoffになっていない
  以上の条件をすべて満たす物が可視状態にある　と扱われるようですね。

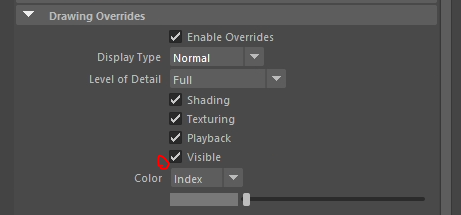

参考:drawingOverrides のvisible

蛇足

ペンシルの処理部分を一部切り出して、実際にsmooth処理の対象になるオブジェクトを選択する

from PSOFT import PencilSmoothPreview
shapes = PencilSmoothPreview.getSmoothPreviewShapes(True, False)
cmds.select(shapes,r =True)
