Android で塗りつぶした円の中に文字列を表示してみた件（TextView）

概要

❶ の様に「塗りつぶした円の中央に数字を表示したい」という発注が来たので実現する方法について調査してみました

Shape Drawable を使用してみる

TextView の background に android:shape="oval" と android:shape="ring" の Shape Drawable を指定する方法を試してみます。

oval_background.xml

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="oval">
    <solid android:color="@android:color/holo_blue_bright" />
</shape>

ring_background.xml

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="ring"
    android:useLevel="false">
    <solid android:color="@android:color/holo_blue_bright" />
</shape>

activity_circle_textview.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:orientation="horizontal">

    <android.support.v4.widget.Space
        android:layout_width="10dp"
        android:layout_height="10dp" />

    <android.support.v7.widget.AppCompatTextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@drawable/oval_background"
        android:gravity="center"
        android:padding="4dp"
        android:text="め"
        android:textColor="@android:color/black" />

    <android.support.v4.widget.Space
        android:layout_width="10dp"
        android:layout_height="10dp" />

    <android.support.v7.widget.AppCompatTextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@drawable/ring_background"
        android:gravity="center"
        android:padding="4dp"
        android:text="組"
        android:textColor="@android:color/black" />
</LinearLayout>

CircleTextViewActivity.java

package jp.co.package.example;

import android.os.Bundle;
import android.support.annotation.Nullable;
import android.support.v7.app.AppCompatActivity;

/**
 * 円の中に文字を表示する TextView のサンプル
 */
public class CircleTextViewActivity extends AppCompatActivity {
    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_circle_textview);
    }
}

結果

• android:shape="oval" の場合は塗りつぶしと padding の反映はされますが、サイズを wrap_content にしていると円ではなく楕円形になってしまいます。
• android:shape="ring" の場合は文字通り輪にはなりますが、中を塗りつぶすことはできませんでした。また上記の書き方では padding を反映することができませんでした

EqualWidthHeightTextView を試してみる

Stack Overflow の回答から引用してプロジェクト内にコピーしてみます。
※ テキストが 10 未満のときに android:gravity="center" で中央寄せにする場合は android:inputType="number" を追加する必要があります
※ EqualWidthHeightTextView というクラス名ですが、SquareTextView という名前にしてもよいのではないかと思ったりします

結果

円の中に文字列を表示することができました （画像は省略）。

CircularTextView を試してみる

Stack Overflow の回答から引用してプロジェクト内にコピーしてみます。

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <jp.co.package.example.CircularTextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:gravity="center"
        android:padding="4dp"
        android:text="俺"
        android:textColor="@android:color/white" />

    <!-- 省略 -->

</LinearLayout>

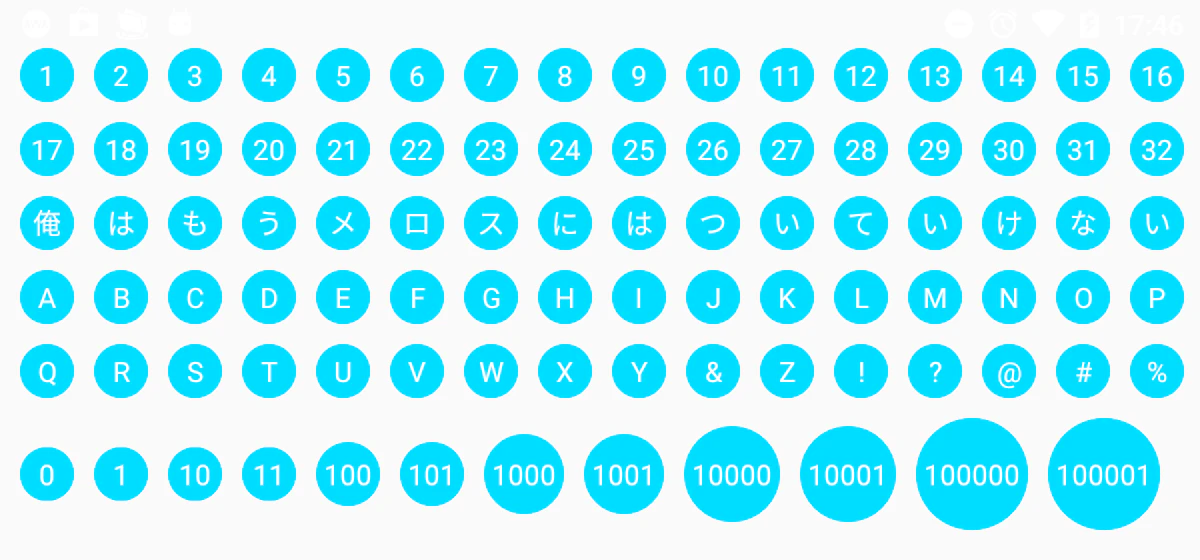

結果

android:layout_width="wrap_content" と
android:layout_height="wrap_content"
にした状態で、円の中に文字を表示することができました

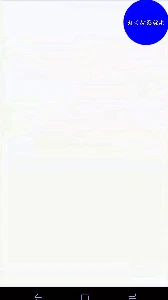

しかし稀に円の描画が若干遅れるのが気になる……

付加価値

circularTextView.setStrokeWidth(2);
circularTextView.setStrokeColor("#da721c");

とすることで Stroke の設定も可能です

デメリット

遭遇した事例としては Android 7.0 (Nougat) の端末で 設定 > [高コントラストフォント] を ON にすると CircularTextView が膨張するという事案が発生しました

まとめ

個人的には EqualWidthHeightTextView の使用をお勧めします
