@84d010m08(Tomoya Hashido)

Twitter が Android で「いいね」アニメーションをどのように実現しているのか調査した件（AnimatedStateListDrawable）

Last updated at Posted at 2017-10-07

概要

Twitter が「いいね」ボタンのアニメーションをどのように実装しているのか調査してみました :mag:

調べてみた結果 :computer:

GitHub で公開されている Twitter Kit for Android のコミット「Add like heart animations for API 21+（2015 年 11 月 9 日）」によると、AnimatedStateListDrawable を用いているようでした。

AnimatedStateListDrawable とは

API レベル 21 (Lollipop) から追加された機能で、画像をパラパラ漫画の要領でアニメーションにします。


Twitter の「いいね」ボタンは res/drawable-xhdpi 内にある 60 枚の PNG 画像を使用していました。

Android 4.4 (KitKat) 以下の対応はどうしているのか

Twitter は res/drawable と res/drawable-v21 パッケージ直下に同名の XML ファイルを作成して、中身を <selector > タグと <animated-selector > タグで書き分ける事により、Android 4.4 以下でアニメーション非対応とし、Android 5.0 以上でアニメーションを有効にしていました。

ボタンの ON/OFF

ボタン ON 時のアニメーションが実施されている途中にボタンをタップすると、アニメーションがキャンセルされ OFF 状態に切り替わりました。

サンプル

Twitter Kit for Android の ImageButton を拡張したクラスとコミット「Add like heart animations for API 21+」を参考にアニメーション付きボタンを作ってみます。

リソース

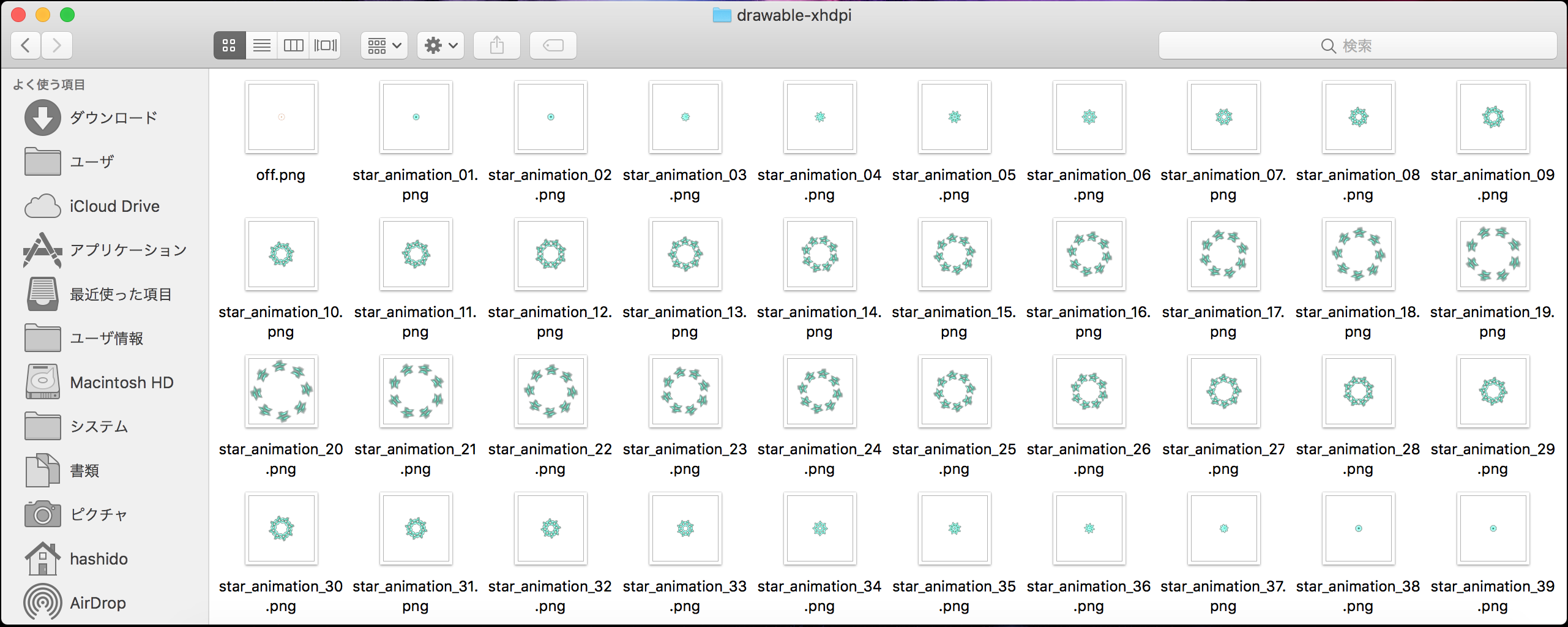

39 枚の PNG 画像を用いてボタン ON 時のアニメーションを作成します。

スクリーンショット 2017-10-08 3.02.17.png

コード

res/values/styles.xml
<resources>
    <declare-styleable name="AnimationImageButton">
        <attr name="state_toggled_on" format="boolean" />
    </declare-styleable>
</resources>
res/drawable-v21/star_animation.xml
<animated-selector xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <item
        android:id="@+id/animation_on"
        app:state_toggled_on="true">
        <bitmap android:src="@drawable/star_animation_01" />
    </item>

    <item android:id="@+id/animation_off">
        <bitmap android:src="@drawable/off" />
    </item>

    <transition
        android:fromId="@+id/animation_off"
        android:toId="@+id/animation_on">
        <animation-list>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_01" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_02" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_03" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_04" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_05" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_06" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_07" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_08" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_09" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_10" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_11" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_12" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_13" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_14" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_15" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_16" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_17" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_18" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_19" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_20" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_21" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_22" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_23" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_24" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_25" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_26" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_27" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_28" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_29" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_30" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_31" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_32" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_33" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_34" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_35" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_36" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_37" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_38" />
            </item>
            <item android:duration="30">
                <bitmap android:src="@drawable/star_animation_39" />
            </item>
        </animation-list>
    </transition>
</animated-selector>
res/drawable/star_animation.xml
<selector xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto">
    <item android:drawable="@drawable/star_animation_01" app:state_toggled_on="true" />
    <item android:drawable="@drawable/off" android:state_enabled="false" />
</selector>
AnimationImageButton.java
package com.sample.application;

import android.content.Context;
import android.support.v7.widget.AppCompatImageButton;
import android.util.AttributeSet;

/**
 * アニメーション付き {@link AppCompatImageButton}
 */
public class AnimationImageButton extends AppCompatImageButton {

    private static final int[] STATE_TOGGLED_ON;
    boolean isToggledOn;

    public AnimationImageButton(Context context) {
        this(context, null);
    }

    public AnimationImageButton(Context context, AttributeSet attrs) {
        this(context, attrs, 0);
    }

    public AnimationImageButton(Context context, AttributeSet attrs, int defStyle) {
        super(context, attrs, defStyle);
        setImageResource(R.drawable.star_animation);
        setToggledOn(false);
    }

    public int[] onCreateDrawableState(int extraSpace) {
        int[] drawableState = super.onCreateDrawableState(extraSpace + 2);
        if (isToggledOn) {
            mergeDrawableStates(drawableState, STATE_TOGGLED_ON);
        }

        return drawableState;
    }

    public boolean performClick() {
        toggle();
        return super.performClick();
    }

    public void setToggledOn(boolean isToggledOn) {
        this.isToggledOn = isToggledOn;
        setContentDescription(isToggledOn ? "ON" : "OFF");
        refreshDrawableState();
    }

    public void toggle() {
        this.setToggledOn(!isToggledOn);
    }

    public boolean isToggledOn() {
        return isToggledOn;
    }

    static {
        STATE_TOGGLED_ON = new int[]{R.attr.state_toggled_on};
    }
}
res/layout/activity_main.xml
<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <com.sample.application.AnimationImageButton
        android:id="@+id/button"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content" />
    <!-- アニメーション付きボタン -->
</android.support.constraint.ConstraintLayout>
MainActivity.java
package com.sample.application;

import android.os.Bundle;
import android.support.annotation.Nullable;
import android.support.v7.app.AppCompatActivity;
import android.view.View;

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        findViewById(R.id.button).setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {

            }
        });
    }
}

実行結果 :arrow_forward:


関連項目

iOS と Android、React Native で高品質なアニメーションを簡単に作成できる Lottie というライブラリがあります。
