PYNQ-Z1
Windows 10 Pro v21H1
Vivado v2019.1
Pmod VGA
参考
概要
- 7章の8x8ドットのアルファベット表示を16x16にしたい
- 16x16のCGROMデータ (COEファイル)の用意
- chardisp.vの16x16対応
CGROMデータ
COE形式の16x16ファイルはGodotで作ったツールで生成したテキストを128文字分張り付けて用意した。
すべてが「A」というファイルでいったん用意 (将来差し替えるだろう)。
CGDATA_16.coe
memory_initialization_radix=2;
memory_initialization_vector=
;
; 00H
;
0000000010000000,
0000000101000000,
0000001000100000,
0000001000100000,
0000010000010000,
0000010000010000,
0000100000001000,
0000100000001000,
0001000000000100,
0001000000000100,
0010111111111010,
0010000000000010,
0100000000000001,
0100000000000001,
0100000000000001,
0000000000000000,
;
; 01H
;
0000000010000000,
0000000101000000,
0000001000100000,
0000001000100000,
0000010000010000,
0000010000010000,
...
(以下略)

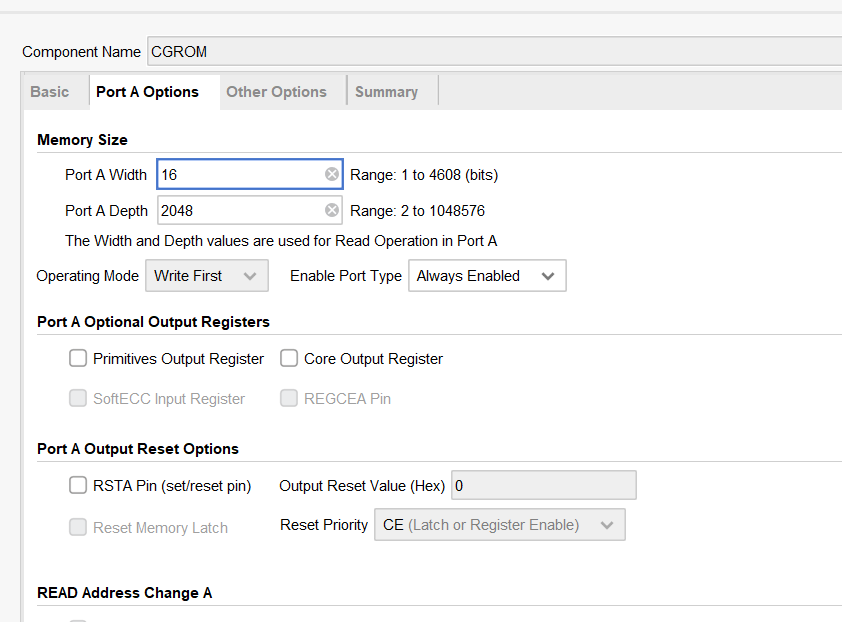

IP作成時の指定
CGROMの方は8x8から16x16に対応するため、Port A Widthを16に、Port A Depthを2048にした。
chardisp.vの16x16対応
chardisp.vをのうち、変更した部分だけを以下に示す。
(C:\ip_200902\chardisp_16\chardisp_16_ip\HDL\chardisp.v
)
chardisp.v
wire [3:0] vdotcnt; // <- wire [2:0] vdotcnt; **************
wire [15:0] cgout; // <- wire [7:0] cgout; **************
chardisp.v
/* シフトレジスタ */
reg [15:0] sreg; // <- reg [7:0] sreg; **************
wire sregld = (hdotcnt==4'h14 && iHCNT<10'd640); // <- wire sregld = (hdotcnt==3'h6 && iHCNT<10'd640); **************
chardisp.v
always @( posedge PCK ) begin
if ( RST )
sreg <= 16'h00; // <- 8'h00 **************
else if ( sregld )
sreg <= cgout;
else
sreg <= {sreg[14:0], 1'b0}; // <- sreg[6:0] **************
end
chardisp.v
always @( posedge PCK ) begin
if ( RST )
vga_rgb <= 12'h000;
else
vga_rgb <= color & {12{hdispen & vdispen & sreg[15]}}; // <- sreg[7] **************
end
実行例
XSDKにてchar_test.cを実行した。
16x16のAが表示された。
備考
まだ学習の途上なので、勘違いした変更をしているかもしれない。
余談

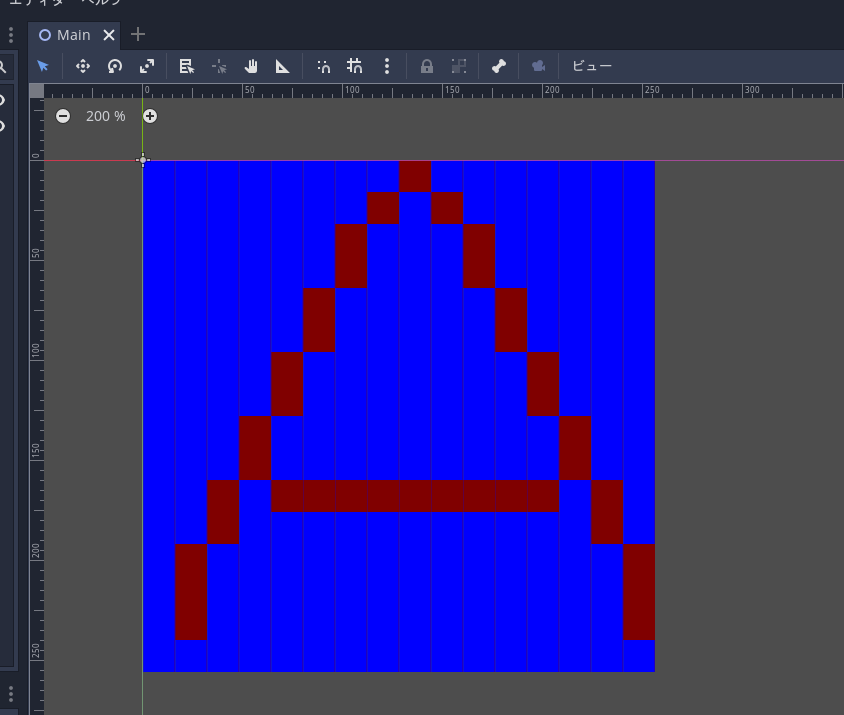

Godotで作った16x16のテキストを出力するツール
TileMapで文字を描く。
マウスクリック時にその文字の配置をテキストとして出力する。
TileMap.gd
extends TileMap
func _ready():
pass # Replace with function body.
func _input(event):
if event is InputEventMouseButton:
if event.pressed == false:
return
if event.button_index != 1:
return
for ypos in range(16):
var res = ""
for xpos in range(16):
var atile = get_cell(xpos, ypos)
res += str(atile)
print(res + ",")
以下のような出力を得られるので、COEファイルの一文字として使う。
(今回は128文字全て「A」としてファイル作成した。。。)
--- Debugging process started ---
Godot Engine v3.3.2.stable.official - https://godotengine.org
OpenGL ES 3.0 Renderer: GeForce GTX 1070/PCIe/SSE2
OpenGL ES Batching: ON
0000000010000000,
0000000101000000,
0000001000100000,
0000001000100000,
0000010000010000,
0000010000010000,
0000100000001000,
0000100000001000,
0001000000000100,
0001000000000100,
0010111111111010,
0010000000000010,
0100000000000001,
0100000000000001,
0100000000000001,
0000000000000000,
