Vivado HLS > v2019.1 > memory copy is not supported unless used on bus interface possible > v2016.2:問題なし

動作環境

PYNQ-Z1
Windows 10 Pro v1909
Vivado HLS v2019.1

概要

• Vivado HLSでmemcpy()を使った実装でエラーが出る
  • Vivado HLS v2019.1
• Vivado HLS v2016.2では出なかったエラー

症状

• FPGA プログラミング大全 Xilinx編 (小林優様)
  • 10-4 AXIマスターの描画回路を設計

fillbox.cおよびfillbox_tb.cを用いてHLSでRun C SimulationとRun C Synthesisを行った。

• Run C Simulation : 成功
• Run C Synthesis: エラー (下記)

エラー

エラー1 > ERROR: [HLS 200-70] Synthesizability check failed.

ERROR: [HLS 200-70] Synthesizability check failed.

command 'ap_source' returned error code

    while executing

"source C:/ip_200902/fillbox_2019_1_3/fillbox/solution1/csynth.tcl"

    invoked from within

"hls::main C:/ip_200902/fillbox_2019_1_3/fillbox/solution1/csynth.tcl"

    ("uplevel" body line 1)

    invoked from within

"uplevel 1 hls::main {*}$args"

    (procedure "hls_proc" line 5)

    invoked from within

"hls_proc $argv"  fillbox:solution1  2020/09/15 20:10:12

エラー2 > memory copy is not supported unless used on bus interface possible

ERROR: [SYNCHK 200-22] ../fillbox_ip/SRC/fillbox.c:32: memory copy is not supported unless used on bus interface possible
cause(s): non-static/non-constant local array with initialization).   fillbox:solution1  2020/09/15 20:10:12

エラー3 > unsupported memory access on variable 'vram' which is (or contains) an array with unknown size at compile time.

ERROR: [SYNCHK 200-61] ../fillbox_ip/SRC/fillbox.c:31: unsupported memory access on variable 'vram' which is (or
contains) an array with unknown size at compile time.   fillbox:solution1  2020/09/15 20:10:12

v2016.2 > 問題なし

本の掲載時はv2016.2が使われていたようだ。
試しにv2016.2にしたところ、上記のエラーは出なくなった。

Vivadoのバージョンアップ時に上記のチェックを厳しくしたのだろうか。

関連

• xf_warpperspective (or warpaffine) do not synthesize

書いていることを理解するまでは学習が進んでいない。

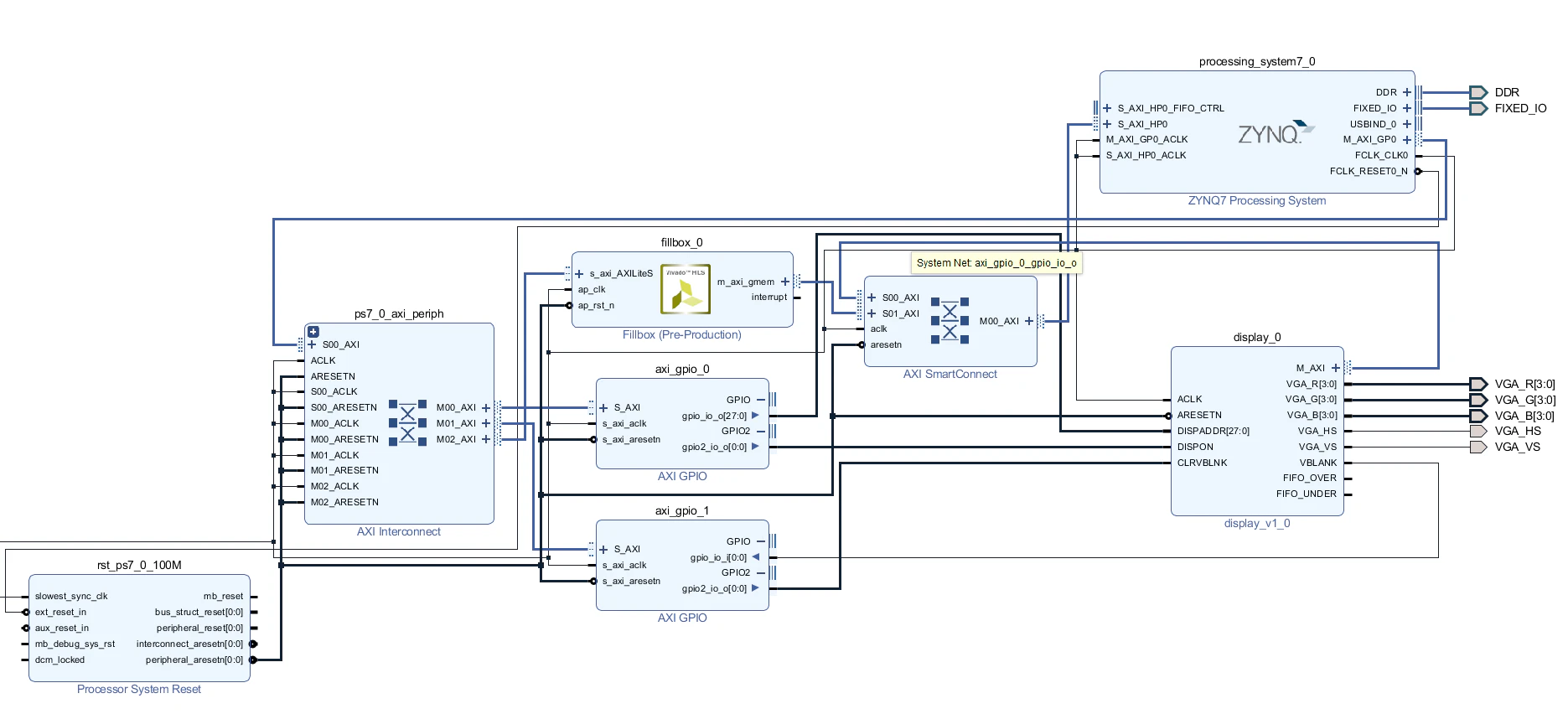

組み合わせ

• Vivado HLS v2016.2
  • fillbox IPの作成
• Vivado v2019.1
  • bitstream作成
• XSDK v2019.1
  • アプリ作成

上記の組み合わせで高位合成fillboxの実装を確認できた.
