はじめに
こんにちは！登山大好き 7Mountains です。
今回の記事は Zabbix 7.0 LTS で実装された ウィジェットについて書きたいと思います。
今までウィジェットって使ってこなかったけど、検証した結果、かなり有能でした！
監視データ の 最新データ からホストを選んで・・・、なんてことしなくても、ウィジェットを設定しておけば、確認したいデータに一発アクセスなんてことも可能かも！？
Zabbix Server の環境
環境は下記の通りです。ウィジェットはデフォルトでインストールされています。
| 項目 | 値 |
|---|---|
| OS | AlmaLinux9.5 |
| Zabbix Server | 7.0 LTS |
ウィジェットってなに？？？
Zabbix のウィジェットは障害状況を一目で把握したり、取得したデータにアクセスしやすくするための機能です。
ダッシュボードにウィジェットを設定していきましょう！
実際に試してみた
Gauge （ゲージ）
ゲージは車のスピードメータ（タコメータ）みたいなウィジェット
単一のアイテムの値（数値型）のみ表示が可能で、色分け、針の表示、文字サイズなど見た目を細かくアレンジできるのが特徴
下図は Zabbix Server の CPU Utilization を設定（左図）、表示（右図）したもの
| 項目 | 値 | 説明 |
|---|---|---|
| タイプ | ゲージ | ウィジェットのタイプを指定 |
| 名前 | Zabbix Server CPU Utilization | ウィジェットの名前を指定 |
| リフレッシュ間隔 | 標準（1分） | ウィジェットのリフレッシュ間隔を指定 |
| アイテム | Zabbix server CPU utilization | ウィジェットに表示するアイテムを指定 |
| 最小値 | 0 | ウィジェットの最小値を指定 |
| 最大値 | 100 | ウィジェットの最大値を指定 |
| 色 | デフォルト | 値の円弧、円弧の背景、背景の色を指定 |
| 表示 | すべてチェック | 説明、値、値の円弧、針、目盛り の中から表示させたいものを指定 |
| ホストを上書き | 未設定 | 他のウィジェットを選択することで、他のホストの値をゲージに表示することができる |
| 高度な設定 | --- | --- |
| 角度 | 270° | 180°、270° どちらかを指定 |
| 説明 | {ITEM.NAME} | 表示する説明を指定 Zabbix マクロの指定が可能 |
| 値 | デフォルト | 表示する値のフォントサイズや単位を指定 |
| 値の円弧 | 20% | 円弧の大きさを指定 |
| 針 | デフォルト | 針の色を指定 |
| 目盛り | デフォルト | 目盛りの単位、フォントサイズ、小数点以下桁数を指定 |
| しきい値 | 1,25,50,75 | 目盛りのしきい値、ラベルや円弧の表示、フォントサイズを指定 |
設定内容を変更することで、下記の様なゲージもできます
Pie chart （円グラフ）
円グラフはその名の通りのウィジェット
複数のアイテムの値を円グラフやドーナツグラフで表示することができて、指定した期間の合計値・平均値・最小値・最大値を表示することも可能
また、複数アイテムの合計や平均を データセット として表示することもできます
下図は Zabbix Server の Filesystem の / と /boot の使用量（水色）と空き容量の合計（青色）を表示したもの（左図は設定値、右図がウィジェット）
| 項目 | 値 | 説明 |
|---|---|---|
| タイプ | 円グラフ | ウィジェットのタイプを指定 |
| 名前 | Zabbix Server Filesystem Usage | ウィジェットの名前を指定 |
| リフレッシュ間隔 | 標準（1分） | ウィジェットのリフレッシュ間隔を指定 |
| データセット | --- | 任意のデータを追加することが可能 |
| データセット#1 | Zabbix Server の Filesystem Usage | ホストとアイテム、アプリケーション関数、データセットのアグリゲーション、データセットラベルを指定 |
| データセット#2 | Zabbix Server の Filesystem Available | ホストとアイテム、アプリケーション関数、データセットのアグリゲーション、データセットラベルを指定 |
| 表示オプション | --- | --- |
| 履歴データの選択 | 自動 | 自動、ヒストリ、トレンドから指定 |
| グラフの形式 | ドーナツ | 円グラフ、ドーナツから指定 |
| 幅 | 50% | ドーナツ型の幅を指定 |
| Stroke Width | 0 | 各値を表示しているグラフの外枠の太さを指定 |
| セクター間のスペース | 1 | 各値を表示しているグラフ間の空白の大きさを指定 |
| これより小さいセクターの場合はマージする | 未指定 | 指定した値が小さい場合に他の値とマージするときに指定 |
| 合計値を表示 | 有効 | アイテムの合計値を表示する場合に指定 |
| サイズ | 自動 | 合計値のフォントサイズの指定 自動、カスタムから指定する |
| 小数点以下桁数 | 2 | 表示する値の小数点以下の桁数を指定 |
| 単位 | 有効 | 合計値の単位を指定 |
| 太字 | 無効 | 合計値のフォントを太字にする場合に指定 |
| 色 | デフォルト | 合計値のフォントの色を指定 |
| 期間 | --- | --- |
| 期間 | ダッシュボード | ダッシュボード、ウィジェット、カスタムから指定 |
| 凡例 | --- | --- |
| 凡例を表示 | 有効 | 指定したアイテムの凡例を表示する場合に指定 |
| 値を表示 | 無効 | アイテムの値を表示する場合に指定 |
| アグリゲーション関数を表示 | 無効 | 凡例に集計関数を表示する場合に指定 |
| 行 | 固定 | 固定、Variableから指定 |
| 行数 | 1 | 凡例に表示する行数を指定 |
| 列数 | 4 | 凡例に表示する列数を指定 |
設定内容を変更することで、下記の様な円グラフを作成することもできます
ハニカム
ハニカムはハチの巣のようなウィジェット
アイテムの値を六角形のセルに表示します
テキスト、単位、背景色、しきい値による色の変化も設定可能で、マウスオーバー時にセルが拡大します
下図は各ホストの死活監視の結果を表示したもの（左図は設定値、右図がウィジェット）
| 項目 | 値 | 説明 |
|---|---|---|
| タイプ | ハニカム | ウィジェットのタイプを指定 |
| 名前 | ICMP Echo Request | ウィジェットの名前を指定 |
| リフレッシュ間隔 | 標準（1分） | ウィジェットのリフレッシュ間隔を指定 |
| ホストグループ | All、Discovered hosts | ウィジェットに表示するホストグループを指定 |
| ホスト | 未指定 | ウィジェットに表示するホストを指定 |
| ホストのタグ | And/Or | タグの条件を指定 |
| タグ | 未指定 | タグを指定 |
| アイテムパターン | ICMP Echo Request | ウィジェットに表示するアイテムパターンを指定 |
| アイテムのタグ | And/Or | タグの条件を指定 |
| タグ | 未指定 | タグを指定 |
| メンテナンス中のホストを表示 | 無効 | メンテナンス中のホストを表示する場合は指定 |
| 表示 | プライマリラベル、セカンダリラベル | ウィジェットに表示するラベルを指定 |
| 高度な設定 | --- | --- |
| プライマリラベル | --- | --- |
| タイプ | テキスト | テキスト、値から指定 |
| テキスト | {HOST.NAME} | ウィジェットに表示するテキストを指定 Zabbix マクロの指定が可能 |
| サイズ | 自動 | フォントサイズを指定 |
| 色 | デフォルト | フォントの色を指定 |
| 太字 | 無効 | フォントを太字で表示する場合に指定 |
| セカンダリラベル | --- | --- |
| タイプ | 値 | テキスト、値から指定 |
| 小数点以下桁数 | 2 | 表示する値の小数点以下の桁数を指定 |
| サイズ | 自動 | フォントサイズを指定 |
| 色 | デフォルト | フォントの色を指定 |
| 太字 | 無効 | フォントを太字で表示する場合に指定 |
| 単位 | 有効 | 値の単位を指定 |
| 位置 | 値の後 | 単位の位置を値の前後で指定 |
| 背景色 | デフォルト | ウィジェットの背景色を指定 |
| 閾値 | 0 と 1 を指定 | アイテムの値によりセルの色を指定 |
上位トリガー
上位トリガーはその名の通り障害数の多い順にトリガーを表示するウィジェット
ホストグループやホスト、深刻度などを指定して表示させることが可能です
下図はホストグループを指定して表示したもの（左図は設定値、右図がウィジェット）
| 項目 | 値 | 説明 |
|---|---|---|
| タイプ | 上位トリガー | ウィジェットのタイプを指定 |
| 名前 | Top Triggers | ウィジェットの名前を指定 |
| リフレッシュ間隔 | 標準（リフレッシュなし） | ウィジェットのリフレッシュ間隔を指定 |
| ホストグループ | All、Discovered hosts | ウィジェットに表示するホストグループを指定 |
| ホスト | 未指定 | ウィジェットに表示するホストを指定 |
| 障害 | 未指定 | 特定の障害を表示する場合に指定 |
| 深刻度 | 未指定 | 特定の深刻度を表示する場合に指定 未指定の場合はすべてのトリガーが表示対象 |
| 障害タグ | And/or | タグの条件を指定 |
| タグ | 未指定 | タグを指定 |
| 期間 | ダッシュボード | ダッシュボード、ウィジェット、カスタムから指定 |
| Trigger limit | 10 | ウィジェットに表示するトリガー数を指定 |
ナビゲーター
ナビゲーターは ホストナビゲーター と アイテムナビゲーター の2種類があります
ホストナビゲーター で選択したホストのアイテム一覧が アイテムナビゲーター に表示されたり動的にウィジェットの内容が変化する優れもの！！
下図は ホストナビゲーター をホストグループでまとめて表示したもの（左図は設定値、右図がウィジェット）
| 項目 | 値 | 説明 |
|---|---|---|
| タイプ | ホストナビゲーター | ウィジェットのタイプを指定 |
| 名前 | Host Navigater | ウィジェットの名前を指定 |
| リフレッシュ間隔 | 標準（1分） | ウィジェットのリフレッシュ間隔を指定 |
| ホストグループ | All | ウィジェットに表示するホストグループを指定 |
| ホストパターン | 未指定 | ウィジェットに表示するホストを指定 |
| ホストのステータス | すべて | ウィジェットに表示するホストのステータスを指定 |
| ホストのタグ | And/Or | タグの条件を指定 |
| タグ | 未指定 | タグを指定 |
| 深刻度 | 未指定 | 特定の深刻度を表示する場合に指定 未指定の場合はすべての深刻度が表示対象 |
| メンテナンス中のホストを表示 | 無効 | メンテナンス中のホストを表示する場合に指定 |
| 障害の表示 | 抑制解除 | ホストの障害ステータスをフィルタリングする場合に指定 |
| グルーピング | ホストグループ | ホストグループ、タグの値、深刻度から指定 |
| ホスト数の上限 | 100 |

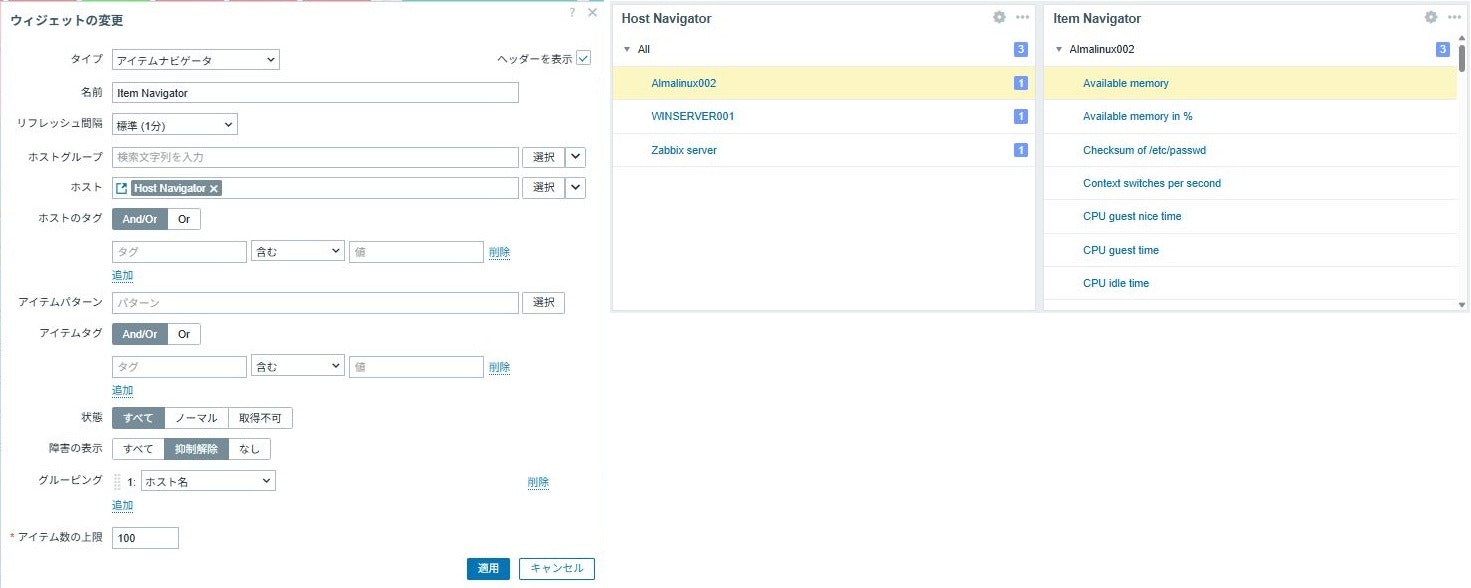

下図はアイテムナビゲーターを、ホストナビゲーターと連携したもの（左図は設定値、中央が ホストナビゲーター、右図がアイテムナビゲーター）
| 項目 | 値 | 説明 |
|---|---|---|
| タイプ | アイテムナビゲーター | ウィジェットのタイプを指定 |
| 名前 | Item Navigater | ウィジェットの名前を指定 |
| リフレッシュ間隔 | 標準（1分） | ウィジェットのリフレッシュ間隔を指定 |
| ホストグループ | 未指定 | ウィジェットに表示するホストグループを指定 |
| ホスト | Host Navigater | ウィジェットに表示するホストグループを指定 ※今回はホストナビゲータと連携 |
| ホストのタグ | And/Or | タグの条件を指定 |
| タグ | 未指定 | タグを指定 |
| アイテムのパターン | 未指定 | ウィジェットに表示するアイテムを指定 |
| アイテムタグ | And/Or | タグの条件を指定 |
| タグ | 未指定 | タグを指定 |
| 状態 | すべて | すべて、ノーマル、取得不可から指定 |
| 障害の表示 | 抑制解除 | すべて、抑制解除、なしから指定 |
| グルーピング | ホスト名 | ホストグループ、ホスト名、ホストタグの値、アイテムタグの値から指定 |
| アイテム数の上限 | 100 | ウィジェットに表示するアイテム数の上限を指定 |
下図はアイテムナビゲーターを、アイテムの値 ウィジェットと連携したもの（左図がアイテムの値ウィジェットの設定値、右上の図はホストナビゲーター、右中央の図はアイテムナビゲーター、右下の図がアイテムの値ウィジェット）
| 項目 | 値 | 説明 |
|---|---|---|
| タイプ | アイテムの値 | ウィジェットのタイプを指定 |
| 名前 | Item Value | ウィジェットの名前を指定 |
| リフレッシュ間隔 | 標準（1分） | ウィジェットのリフレッシュ間隔を指定 |
| アイテム | Item Navigator | ウィジェットに表示するアイテムを指定 ※今回はアイテムナビゲータと連携 |
| 表示 | すべて有効 | 表示する値（説明、時間、値、変化表示）を指定 |
| ホストの上書き | 未指定 | 他のウィジェットを選択することで、他のホストの値をゲージに表示することができる |
| 高度な設定 | --- | --- |
| 説明 | {HOST.NAME}、{ITEM.NAME} | 表示する説明を指定 Zabbix マクロの指定が可能 |
| 水平の位置 | 中央 | 説明を表示する位置を左、中央、右から指定 |
| 垂直の位置 | 下 | 説明を表示する位置を上、中央、下から指定 |
| サイズ | 15% | 説明のフォントサイズを指定 |
| 太字 | 無効 | フォントを太字で表示する場合に指定 |
| 色 | デフォルト | フォントの色を指定 |
| 値 | --- | --- |
| 小数点以下桁数 | 2 | 表示する値の小数点以下の桁数を指定 |
| サイズ | 35% | 値のフォントサイズを指定 |
| 水平の位置 | 中央 | 値を表示する位置を左、中央、右から指定 |
| 垂直の位置 | 中央 | 値を表示する位置を上、中央、下から指定 |
| サイズ | 45% | フォントサイズを指定 |
| 太字 | 有効 | フォントを太字で表示する場合に指定 |
| 色 | デフォルト | フォントの色を指定 |
| 単位 | 有効 | 値の単位を指定 |
| 位置 | 値の後 | 単位を表示する位置を値の前後、上下から指定 |
| サイズ | 35% | フォントサイズを指定 |
| 太字 | 有効 | フォントを太字で表示する場合に指定 |
| 色 | デフォルト | フォントの色を指定 |
| 時間 | --- | --- |
| 水平の位置 | 中央 | 時間を表示する位置を左、中央、右から指定 |
| 垂直の位置 | 上 | 時間を表示する位置を上、中央、下から指定 |
| サイズ | 15% | フォントサイズを指定 |
| 太字 | 無効 | フォントを太字で表示する場合に指定 |
| 色 | デフォルト | フォントの色を指定 |
| 変化表示 | デフォルト | 変化表示のフォント色を指定 |
| 背景色 | デフォルト | 背景色を指定 |
| 閾値 | 未指定 | 閾値を指定 |
| アグリゲーション関数 | not used | アグリゲーション関数をnot used、最小、最大、平均、個数、合計、第1、最新地から指定 |
| ヒストリデータ | 自動 | 自動、ヒストリ、トレンドから指定 |
ホストナビゲーター と アイテムナビゲーター、アイテムの値 ウィジェットを組み合わせて表示したもの
さいごに
ウィジェットを設定することで、障害状況も一目でわかるし、ナビゲータを使用することで、最新データをすぐに確認することができますね！
ネットワーク機器の死活監視をハニカムウィジェットで確認したり、パフォーマンスデータをよく確認するホストグループをナビゲータに登録しておいたり、運用に沿ったウィジェットを設定しておけば、作業効率が上がりそうですね！
