2次元ディスタンスフィールド使い方

More than 1 year has passed since last update.

はじめに

2次元ディスタンスフィールドまとめでは色々な距離関数(ディスタンスフィールド)について紹介しました。しかし、距離関数(ディスタンスフィールド)だけでは図形を描くことはできません。距離関数(ディスタンスフィールド)に距離を設定することではじめて図形を描くことができます。ここでは、距離関数(ディスタンスフィールド)に距離を設定して、塗り、線、グロウなど、様々な図形の描画方法を紹介します。

距離の設定と、線・塗り

距離を設定する(放射状グラデーション塗り)

まず、素のままの距離関数(ディスタンスフィールド)を可視化してみます。


https://goo.gl/pnzkzZ

precision mediump float;
uniform vec2  m;       // mouse
uniform float t;       // time
uniform vec2  r;       // resolution
uniform sampler2D smp; // prev scene

void main(void){
    vec2 p = (gl_FragCoord.xy * 2.0 - r) / min(r.x, r.y);
    float distanceFunc;
    float bright;
    float radius=.5;
    distanceFunc = length(p);
    // direct output
    bright = distanceFunc;
    // gradation circle
    //bright = radius - distanceFunc;
    // circle fill
    //bright = step(0.,radius - distanceFunc);
    // circle stroke
    //bright = 1.-step(.005,abs(radius - distanceFunc));
    // circle fill + glow
    //bright = radius / distanceFunc;
    gl_FragColor = vec4(vec3(bright), 1.0);
}

この時点ではまだ図形が確定していません。

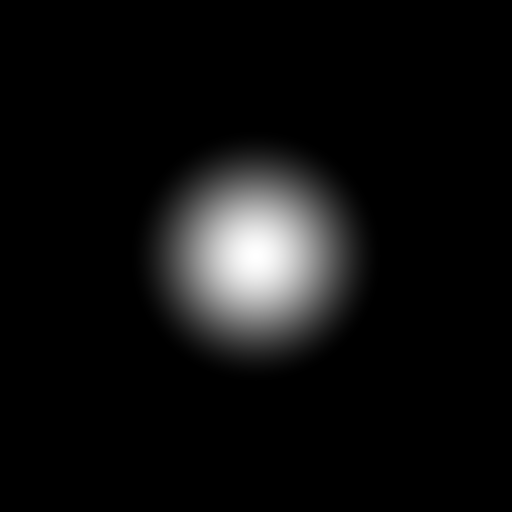

これに距離.5を与えてあげると半径0.5のグラデーションの円が描けます。


bright = radius - distanceFunc;

べた塗り

グラデーションの塗りで0.以上を1.としてあげればベタ塗りが出来ます。


bright = step(0.,radius - distanceFunc);


bright = step(abs(radius - distanceFunc),.005);

塗り+ glow


bright = radius / distanceFunc;

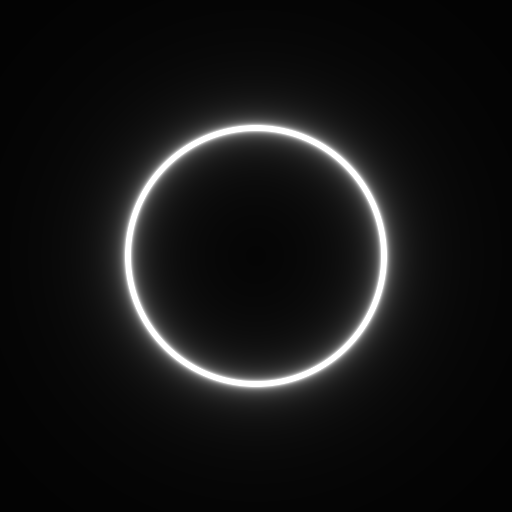

glow

グロウ


bright = 0.01 / abs(distanceFunc - radius);

グロウ(外側)


bright = 0.01 / (distanceFunc - radius);

グロウ(内側)


bright = 0.01 / -(distanceFunc - radius);

アンチエイリアス

線や塗りで、stepのところをsmoothstepに変えて極小な範囲を設定するとアンチエイリアスを掛ける(ギザギザを無くす)ことができます。


bright = smoothstep(0.,.01,radius - distanceFunc);


    bright = 1.-smoothstep(.005,.015,abs(radius - distanceFunc));

グラデーション

smoothstepの範囲を大きくすると任意の長さのグラデーションとして利用できます。


bright = smoothstep(0.,.5,radius - distanceFunc);


bright = 1.-smoothstep(.005,.5,abs(radius - distanceFunc));

参考
