Cloud9の実行環境を構築する

AWS CDKの学習環境としてCloud9の構築を実施したのでメモ

ネットワークの構築

Cloud9のインスタンスを動かすためのネットワークを構築します。
今回は以下のリソースをCloudFormationで作成するため、テンプレートファイルを作成します。

• VPC(10.0.0.0/16)
• PublicSubnet(10.0.0.0/24)
• PrivateSubnet(10.0.1.0/24)
• PublicRouteTable
• PrivateRouteTable
• InternetGateway
• ElasticIP
• NATGateway

networkForCloud9.yaml

AWSTemplateFormatVersion: 2010-09-09
Description: Deploy Cloud9 VPC

Resources:
  VPC:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: 10.0.0.0/16
      EnableDnsHostnames: true
      Tags:
      - Key: Name
        Value: Cloud9 VPC

  InternetGateway:
    Type: AWS::EC2::InternetGateway
    Properties:
      Tags:
      - Key: Name
        Value: Cloud9 Internet Gateway

  AttachGateway:
    Type: AWS::EC2::VPCGatewayAttachment
    Properties:
      VpcId: !Ref VPC
      InternetGatewayId: !Ref InternetGateway

  PublicSubnet1:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      CidrBlock: 10.0.0.0/24
      AvailabilityZone: !Select
        - '0'
        - !GetAZs ''
      Tags:
        - Key: Name
          Value: Public Subnet 1

  PrivateSubnet1:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      CidrBlock: 10.0.1.0/24
      AvailabilityZone: !Select
        - '0'
        - !GetAZs ''
      Tags:
        - Key: Name
          Value: Private Subnet 1

  PublicRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: Public Route Table

  PublicRoute:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PublicRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      GatewayId: !Ref InternetGateway

  PublicSubnetRouteTableAssociation1:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PublicSubnet1
      RouteTableId: !Ref PublicRouteTable

  NATGatewayEIP:
    Type: AWS::EC2::EIP
    Properties:
      Domain: vpc

  NATGateway:
    Type: AWS::EC2::NatGateway
    Properties:
      AllocationId: !GetAtt NATGatewayEIP.AllocationId
      ConnectivityType: public
      SubnetId: !Ref PublicSubnet1
      Tags:
      - Key: Name
        Value: Cloud9 NATGateway

  PrivateRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC
      Tags:
      - Key: Name
        Value: Private Route Table

  PrivateRoute:
    DependsOn: NATGateway
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PrivateRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      NatGatewayId: !Ref NATGateway

  PrivateSubnetRouteTableAssociation1:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PrivateSubnet1
      RouteTableId: !Ref PrivateRouteTable

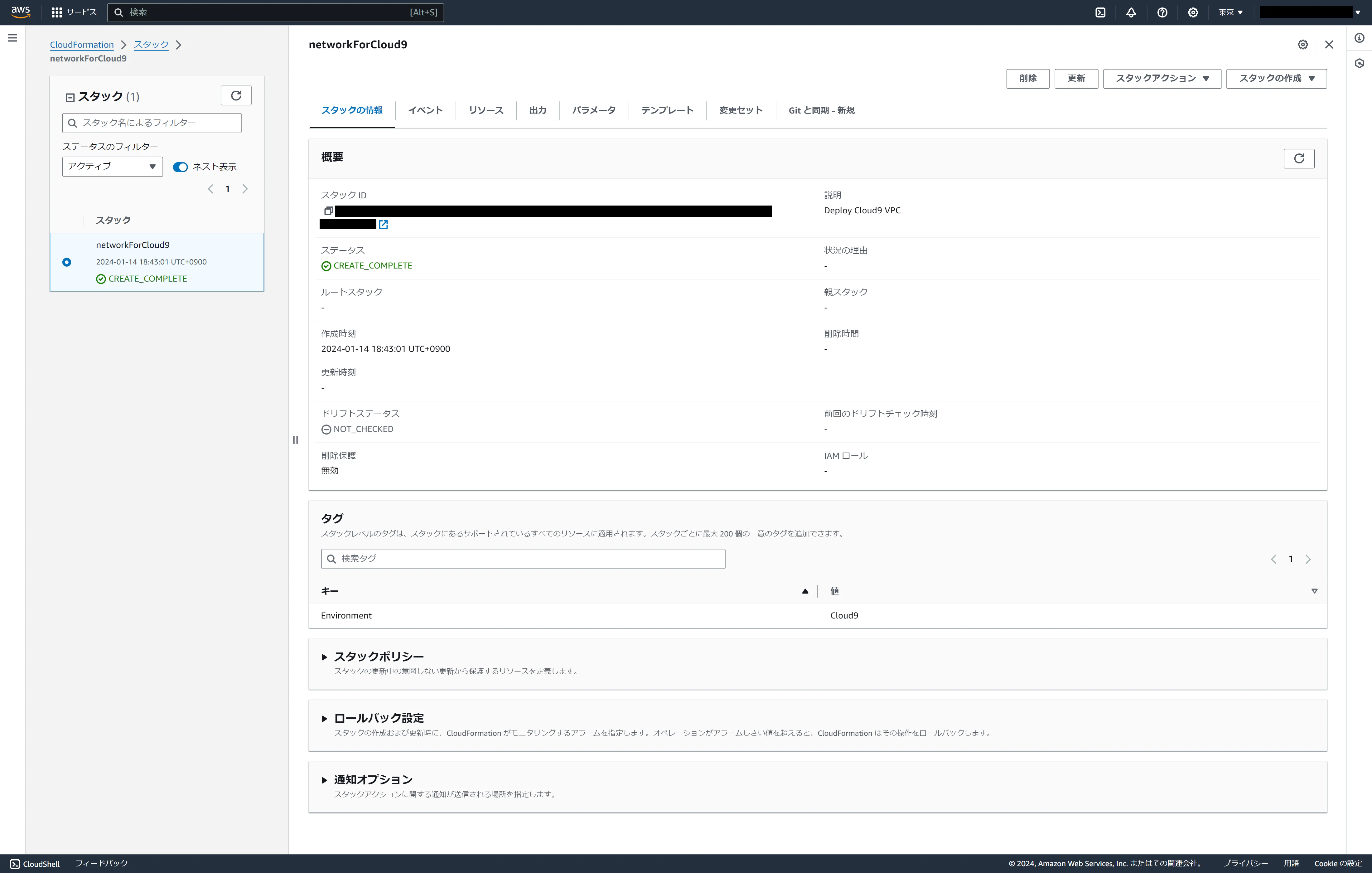

CloudFormationでテンプレートファイルをアップロードして環境を構築します。

Cloud9の構築

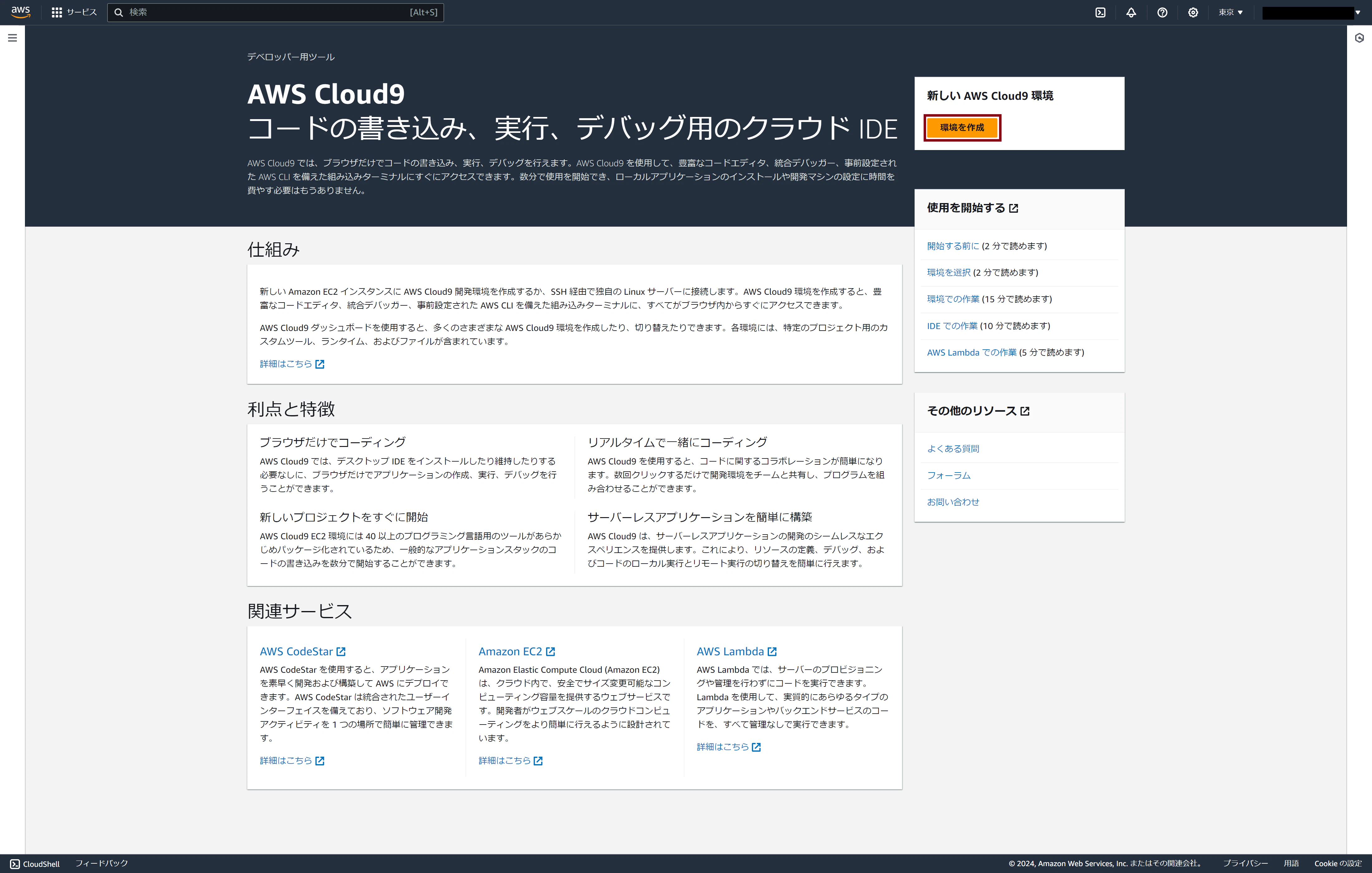

AWS コンソール上でCloud9を構築します。

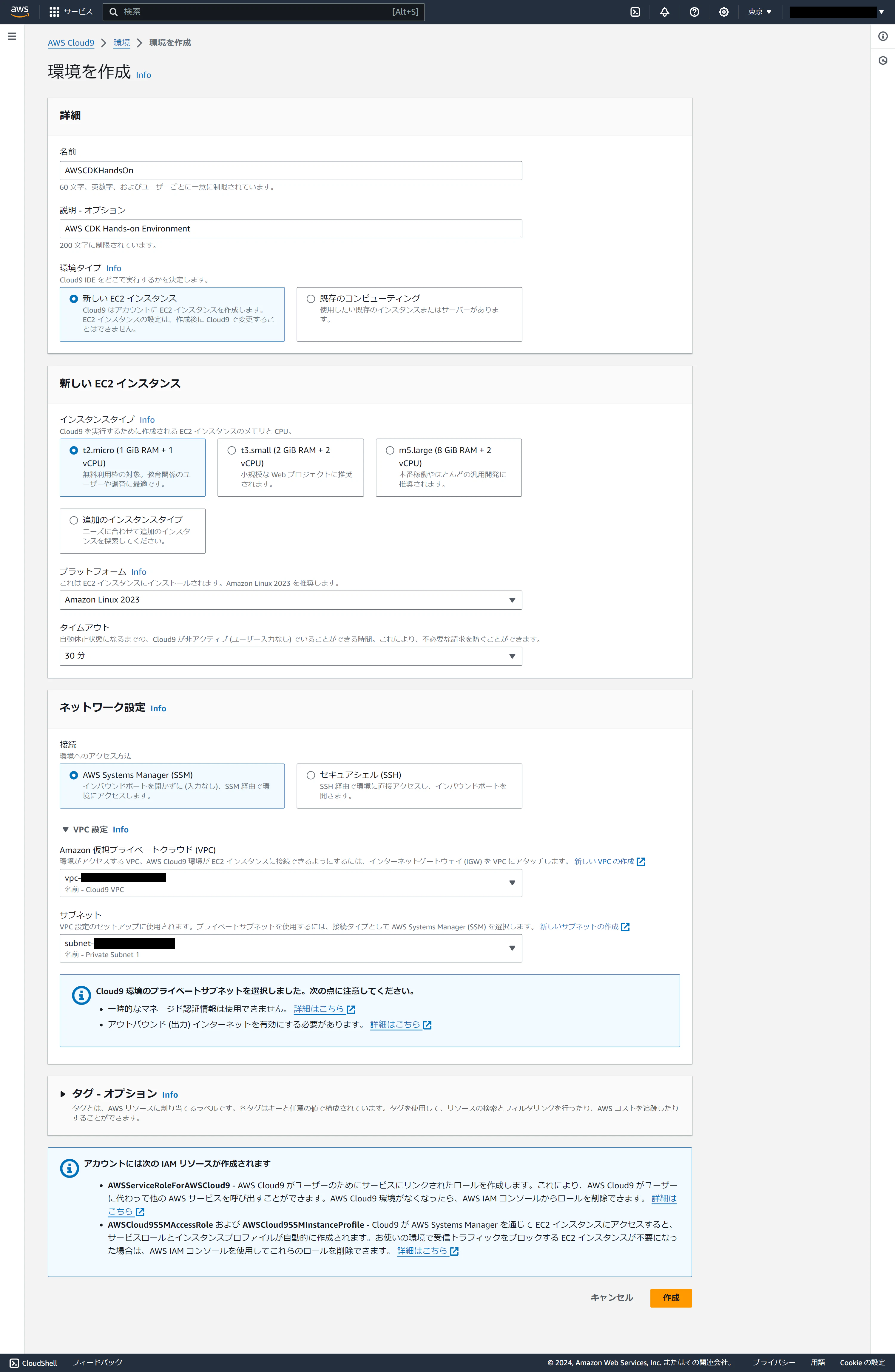

VPCとサブネットには、先ほどCloudFormationで構築したVPCとPrivateSubnetを指定します。

しばらくしたあとに、環境が構築されたことを確認します。
コンソールからCloud9に接続します。
