SPSS Modeler ノードリファレンス 1-5 地理空間

Last updated at 2023-03-01Posted at 2022-03-14

1-5 地理空間ノード[入力タブ]

地図情報データを入力します。以下のような地図表現をするために、形状とエリアを識別するshapeファイルを読み込みます。

ノードリファレンス4-7マップ視覚化と手続は共通です。

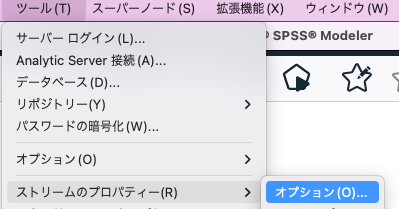

日本でよく利用する地図の座標系を設定します。ストリームのプロパティを開きます。

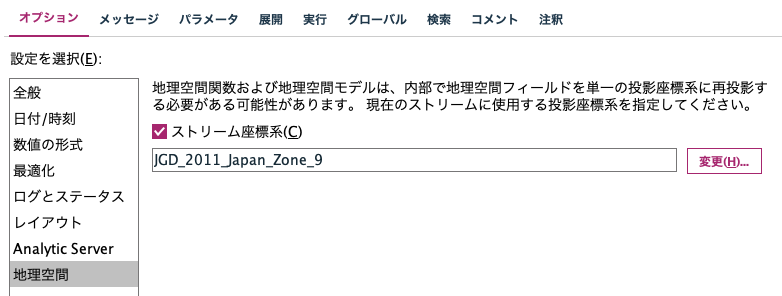

[変更]ボタンでJGD_2011_Japan_Zone_9を選択します。

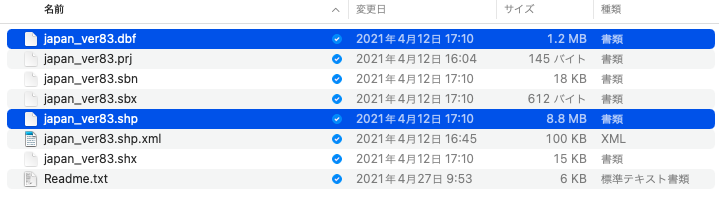

shpファイルとdbf ファイルの２つを同じフォルダに格納します。
＊無償shapeファイルは[5.参考情報]からダウンロードできます。

[地理空間]と[可変長ファイル]を[レコード結合]に接続し[マップ視覚化]にリンクします。

[地理空間]ノードを編集します。
注意メッセージにある通り、shpファイルを選ぶと同じフォルダのdbfを自動的で参照します。

[地理空間]ノードをプレビューします。地図の形状（ポリゴン）が読み込まれました。

[可変長ファイル]ノードを編集して統計情報を読み込みます。
＊[tokyoreiwa3new.csv]は[5.参考情報]からダウンロードできます。

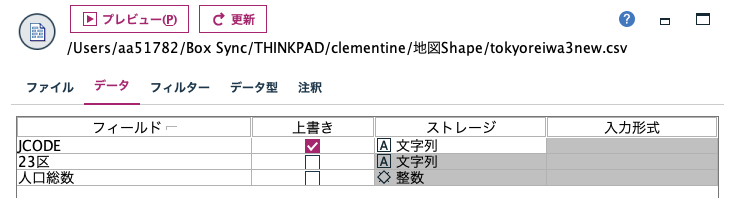

[データ]タブでshapeファイルの定義と一致させるために[JCODE]を強制的に文字列として扱います。

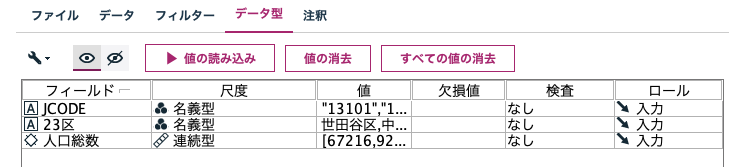

[データ型]タブで[値の読み込み]ボタンをおして[JCODE]を名義型に確定させます。

[可変長ファイル]ノードをプレビューします。

[レコード結合]ノードを編集します。[JCODE]を[キー]にして[内部結合]します。

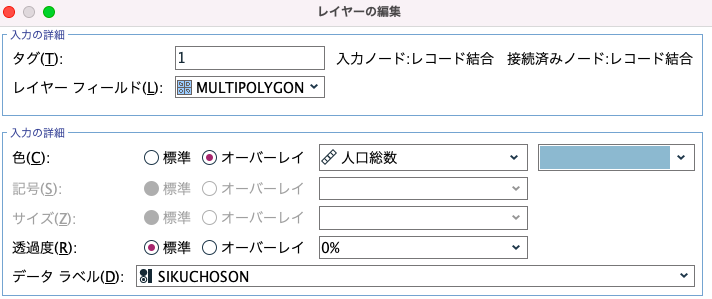

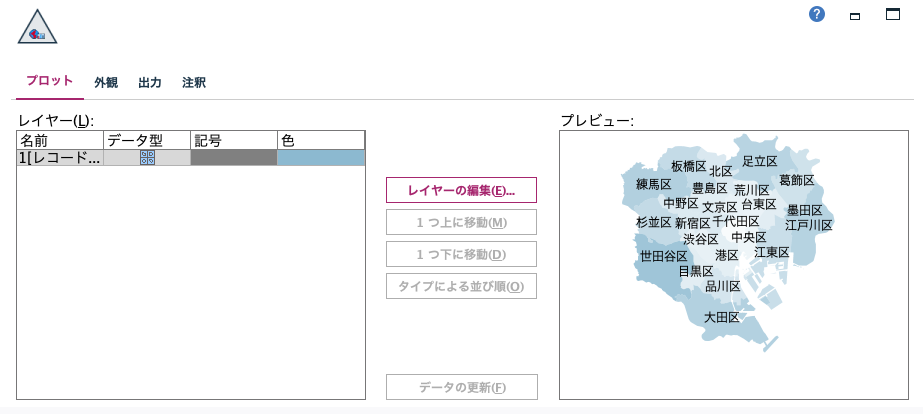

[マップ視覚化]ノードを以下のように編集します。

[実行]ボタンで地図が表示されます。

地図をダブルクリックすると大きさの変更が可能です。

[データの更新]でプレビューを利用することができます。
