VMにPnetLab環境作成

VMwareWorkstation上にPnetLabを作成する

再構築時の備忘のため記載

以下公式ページからダウンロード
https://pnetlab.com/pages/main

PNET_4.2.10.ova

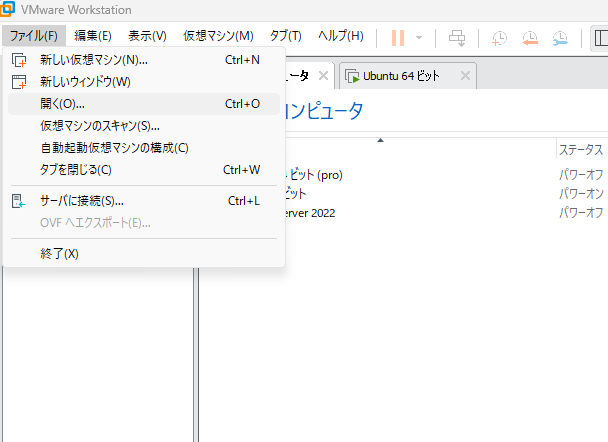

1　VMwareworkstationで「ファイル」→「開く」

2　適宜仮想マシン名を入れて、DLしたストレージのパスを指定

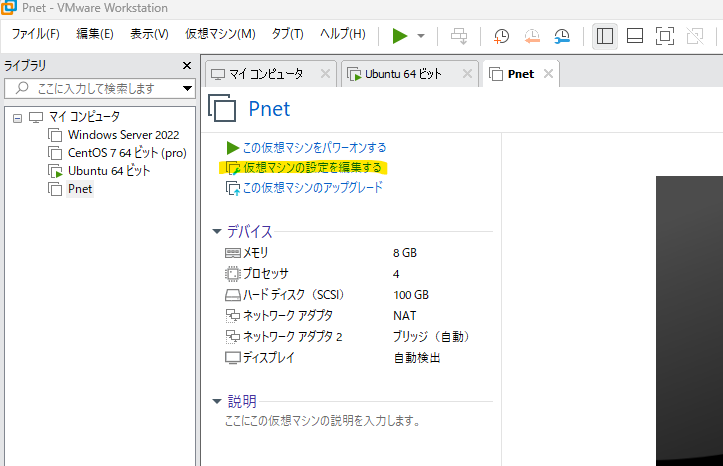

3

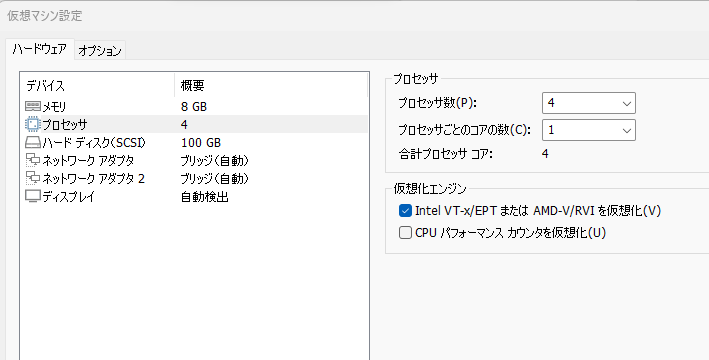

4　仮想マシン設定時のパラメータは以下の通り指定

5　起動時のsetup画面、すべてenterキーでデフォルト設定のままスキップ

6　起動後画面　デフォルとのroot/pnetでログイン、※ここに表示のpnet0のIPアドレスを控える

ネットワーク機器の仮想OSを以下の通り/opt/unetlab/addons/qemuにフォルダを作成して配置

root@pnetlab:/opt/unetlab/addons/qemu# dir nxosv9k-9.3.3
sataa.qcow2
root@pnetlab:/opt/unetlab/addons/qemu#
root@pnetlab:/opt/unetlab/addons/qemu# dir vios-adventerprisek9-m-15.6.2T
virtioa.qcow2
root@pnetlab:/opt/unetlab/addons/qemu#
root@pnetlab:/opt/unetlab/addons/qemu# dir  viosl2-adventerprisek9-m-15.2.4055
virtioa.qcow2
root@pnetlab:/opt/unetlab/addons/qemu#
root@pnetlab:/opt/unetlab/addons/qemu# dir xrv-k9-6.0.1
hda.qcow2
root@pnetlab:/opt/unetlab/addons/qemu#

アクセス権限を再設定

root@pnetlab:~# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions

7　ブラウザで開く「6　起動後画面」で控えたIPアドレスを指定、SineUpしてログイン

8　ココからは、試しに新規Labを作成して装置にログインし、パケットキャプチャしてみるまで。nameを入力し「OK」

9　作成したLab上で右クリックすると配置した機器の仮想OSが選択できる

10　選択した仮想NW機器を接続

11　仮想NW機器を起動（起動後の活線挿抜も可能）仮想NW機器にマウスオーバーするとポート番号が表示

12　pnetのIPとポート番号を指定し仮想NW装置にログイン可能

13　仮想NW機器vIOSにログインしたところ

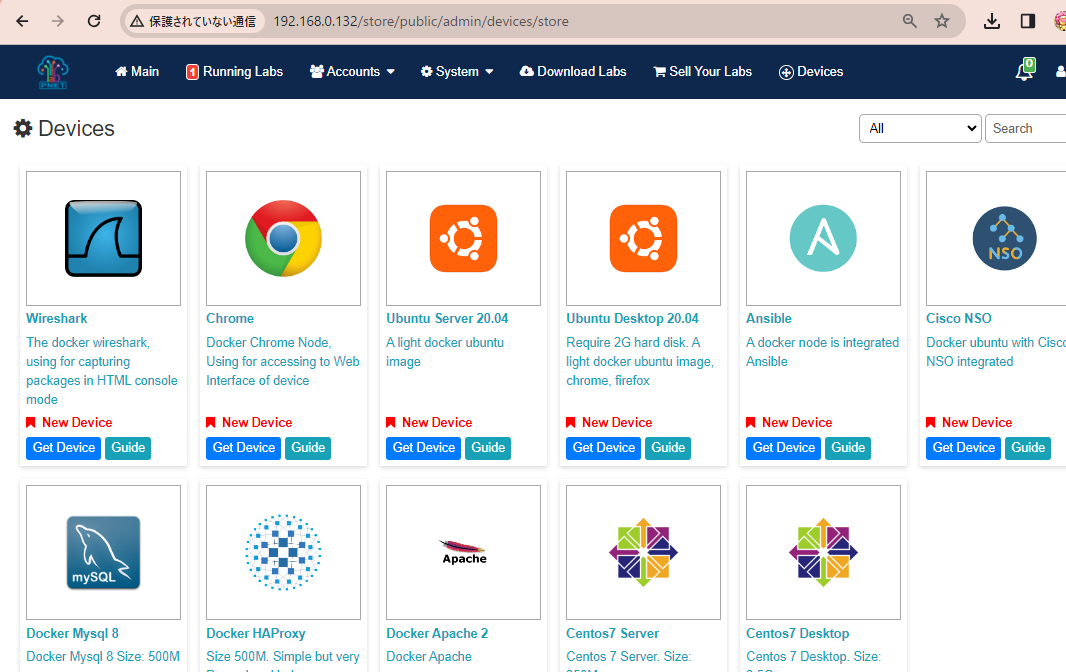

14　PnetのGUI画面のDeviceタブからWiresharkをインストール

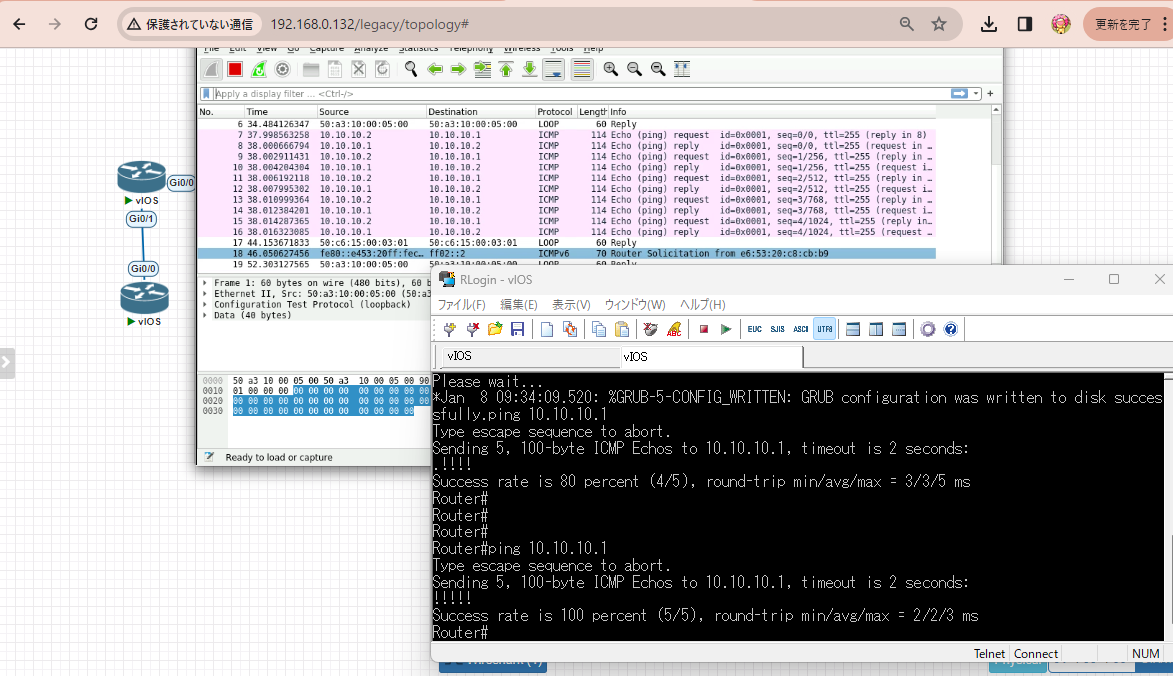

15　仮想NW機器上のIFのパケットキャプチャ

メモ

仮想NXOSはVMの割り当てメモリが8Gでは起動しても安定しない、高スペックなVMホスト要
