【Unity2D】Flappy Bird を作るチュートリアル (3/3)

Last updated at Posted at 2019-12-01

今回やること

  1. プロジェクトの作成
  2. プレイヤーの作成
  3. ブロック（障害物）の作成
  4. ブロック管理の作成
  5. スコアの実装　←③
  6. ゲームオーバーの実装　←③
  7. リトライの実装　←③

最後にゲーム的な要素である「スコア」の実装と、ゲームオーバー表示、リトライを実装します。

ページのリンク

スコアの実装

ゲーム管理オブジェクトの作成

スコアなどゲーム全体を管理するオブジェクトを作成します。
最初にダウンロードした素材フォルダから「nasu.png」を Projectビューにドラッグ＆ドロップします。

続けて、作成した「nasu」スプライトを、Hierarchyビューにドラッグ＆ドロップします。

「nasu」ゲームオブジェクトが作られるので、名前を「GameMgr」に変更します。
nasuオブジェクトを選択した状態で、Windows環境であれば「F2」、MacOSX環境であれば「Enter」で変更できます。

GameMgrオブジェクトは画面中央にあると邪魔なので、Sceneビューでドラッグ＆ドロップして画面端に移動させておきましょう。
Unity_2018_4_12f1_Personal_-_SampleScene_unity_-_TestFlappyBird_-_PC__Mac___Linux_Standalone__Personal___Metal_.png

スクリプトでスコア表示をする

スクリプトでスコア表示の実装をします。
まずはスクリプトコンポーネントを追加します。GameMgrオブジェクトを選択し、Inspectorビューから、Add Component > New Script を選び、スクリプト名は「GameMgr」とします。

スクリプトが追加できたら、GameMgr.cs を開いて以下のように記述します。

GameMgr.cs
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class GameMgr : MonoBehaviour {
  // ①スコア
  int _score = 0;

  void Start() {
  }

  void Update() {
  }

  private void FixedUpdate() {
    // ②スコア上昇
    _score += 1;
  }

  private void OnGUI() {
    // ③スコアを描画
    _DrawScore();
  }

  // ④スコアの描画
  void _DrawScore() {
    // 文字を大きくする
    GUI.skin.label.fontSize = 32;
    // 左揃え
    GUI.skin.label.alignment = TextAnchor.MiddleLeft;
    Rect position = new Rect(8, 8, 400, 100);
    GUI.Label(position, string.Format("score:{0}", _score));
  }
}

スコア用の変数を追加して、時間経過でスコアを上昇させ、その値を表示します。

①ではスコア用の変数を追加しています。

GameMgr.cs
  // ①スコア
  int _score = 0;

②でスコア加算用に FixedUpdate() を追加してその中でスコアを加算しています。

GameMgr.cs
  private void FixedUpdate() {
    // ②スコア上昇
    _score += 1;
  }

FixedUpdate() を使用するのは、決まった間隔で呼び出しが行われるためとなります。

③で OnGUI() を定義しています。スコアなどのGUIの描画はこの関数で行います。

GameMgr.cs
  private void OnGUI() {
    // ③スコアを描画
    _DrawScore();
  }

本来であれば uGUI を使うべきですが、テスト・実験用に作る場合、OnGUI() を使った方が素早く作れるので、今回は OnGUI() を使います。

④が実際の描画処理です。

GameMgr.cs
  // ④スコアの描画
  void _DrawScore() {
    // 文字を大きくする
    GUI.skin.label.fontSize = 32;
    // 左揃え
    GUI.skin.label.alignment = TextAnchor.MiddleLeft;
    Rect position = new Rect(8, 8, 400, 100);
    GUI.Label(position, string.Format("score:{0}", _score));
  }

初期状態だとフォントが小さいので GUI.skin.label.fontSize = 32 で大きくします。
GUI.Label() で文字を描画するのですが、第一引数には描画領域として Rect で左上の位置と幅・高さを指定します。
数値を文字として描画する場合、string.Format() を使うと自由な書式で描画できます。

では実行して動作を確認します。
時間経過によりスコアが上昇していくのがわかります。

ゲームオーバーの実装

プレイヤーがブロックに当たったらゲームオーバーとします。
そしてゲームオーバーになったらスコアを増加しないようにします。

処理の流れとしては以下の通りです。

①プレイヤーとブロックの衝突、②プレイヤー消滅、この２つはすでに実装しているので、PlayerからGameMgrにゲームオーバーになったことを通知するようにします（②から③の部分）。

GameMgrスクリプトを以下のように修正します。（修正部分は７箇所）

GameMgr.cs
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class GameMgr : MonoBehaviour {
  // ①状態定数
  enum State {
    Main, // メインゲーム
    GameOver, // ゲームオーバー
  }

  // スコア
  int _score = 0;
  // ②状態
  State _state = State.Main;

  // ③ゲームオーバーの開始
  public void StartGameOver() {
    _state = State.GameOver;
  }

  void Start() {
  }

  void Update() {
  }

  private void FixedUpdate() {
    if(_state == State.Main) {
      // ④メインゲーム中のみスコア上昇
      _score += 1;
    }
  }

  private void OnGUI() {
    // スコアを描画
    _DrawScore();

    // ⑤画面の中心座標を計算する
    float CenterX = Screen.width / 2;
    float CenterY = Screen.height / 2;
    if(_state == State.GameOver) {
      // ⑥ゲームオーバーの描画
      _DrawGameOver(CenterX, CenterY);
    }
  }

  // ⑦ゲームオーバーの描画
  void _DrawGameOver(float CenterX, float CenterY) {
    // 中央揃え
    GUI.skin.label.alignment = TextAnchor.MiddleCenter;
    float w = 400;
    float h = 100;
    Rect position = new Rect(CenterX - w / 2, CenterY - h / 2, w, h);
    GUI.Label(position, "GAME OVER");
  }

  // スコアの描画
  void _DrawScore() {
    // 文字を大きくする
    GUI.skin.label.fontSize = 32;
    // 左揃え
    GUI.skin.label.alignment = TextAnchor.MiddleLeft;
    Rect position = new Rect(8, 8, 400, 100);
    GUI.Label(position, string.Format("score:{0}", _score));
  }
}

①で「メインゲーム中」「ゲームオーバー」を判定するための enum定数を定義しています。

GameMgr.cs
  // ①状態定数
  enum State {
    Main, // メインゲーム
    GameOver, // ゲームオーバー
  }

②では、状態を格納する変数を定義しています。

GameMgr.cs
  // ②状態
  State _state = State.Main;

③では外部からゲームオーバーに切り替えるための関数 StartGameOver を定義しています。

GameMgr.cs
  // ③ゲームオーバーの開始
  public void StartGameOver() {
    _state = State.GameOver;
  }

④では FixedUpdate 関数でのスコア上昇の判定を修正しました。状態変数 _state がメインゲーム中だったときだけスコア上昇するようにしています。

GameMgr.cs
  private void FixedUpdate() {
    if(_state == State.Main) {
      // ④メインゲーム中のみスコア上昇
      _score += 1;
    }
  }

⑤・⑥は GUI表示である OnGUI() を修正しています。

GameMgr.cs
  private void OnGUI() {
    // スコアを描画
    _DrawScore();

    // ⑤画面の中心座標を計算する
    float CenterX = Screen.width / 2;
    float CenterY = Screen.height / 2;
    if(_state == State.GameOver) {
      // ⑥ゲームオーバーの描画
      _DrawGameOver(CenterX, CenterY);
    }
  }

Screen.width / Screen.height で幅と高さを取得し、その半分の値を中心として文字の表示をする関数 _DrawGameOver を呼び出しています。

実際のゲームオーバーの描画を行なっているのが⑦の _DrawGameOver() です。

GameMgr.cs
  // ⑦ゲームオーバーの描画
  void _DrawGameOver(float CenterX, float CenterY) {
    // 中央揃え
    GUI.skin.label.alignment = TextAnchor.MiddleCenter;
    float w = 400;
    float h = 100;
    Rect position = new Rect(CenterX - w / 2, CenterY - h / 2, w, h);
    GUI.Label(position, "GAME OVER");
  }

少し計算がややこしいので図で説明します。
CenterX / CenterY は画面の中心です。文字を描画するには文字の左上座標と描画矩形(Rect)の幅(w)と高さ(h)が必要となります。左上の座標を求めるには、幅を2で割った値、高さを2で割った値を中央の座標から引き算します。

長くなりましたが、これで GameMgrスクリプトの準備はできました。
続けて、Playerスクリプトを修正します。

Player.cs
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

// ■プレイヤー
public class Player : MonoBehaviour {
  // スプライト番号定義
  const int SPR_FALL = 0; // 落下中
  const int SPR_JUMP = 1; // ジャンプ中

  [SerializeField]
  float JUMP_VELOCITY = 1000; // ジャンプ力の定義
  public Sprite[] SPR_LIST; // アニメーション用スプライトの保持
  public GameObject gameMgr; // ①ゲーム管理

  Rigidbody2D _rigidbody; // 物理挙動コンポーネント保持用
  SpriteRenderer _renderer; // スプライト描画
  GameMgr _gameMgr; // ②ゲーム管理スクリプト

  // 開始処理
  void Start() {
    // 物理挙動コンポーネントを取得
    _rigidbody = GetComponent<Rigidbody2D>();
    // スプライト描画コンポーネントを取得
    _renderer = GetComponent<SpriteRenderer>();
    // ③ゲーム管理スクリプトを取得
    _gameMgr = gameMgr.GetComponent<GameMgr>();
  }

  ・
  ・
  ・

  // 衝突判定
  private void OnTriggerEnter2D(Collider2D collision) {
    // 衝突したので消滅
    Destroy(gameObject);
    // ④ゲームオーバーを通知
    _gameMgr.StartGameOver();
  }
}

①でGameMgrオブジェクトを格納する変数を定義します。
②でGameMgrスクリプトを格納する変数を定義します。
③は Start() でGameMgrオブジェクトからスクリプトを取り出して、_gameMgr に格納しています。
④でブロックにぶつかって消滅する時に _gameMgr.StartGameOver() を呼び出すことでゲームオーバーを通知します。

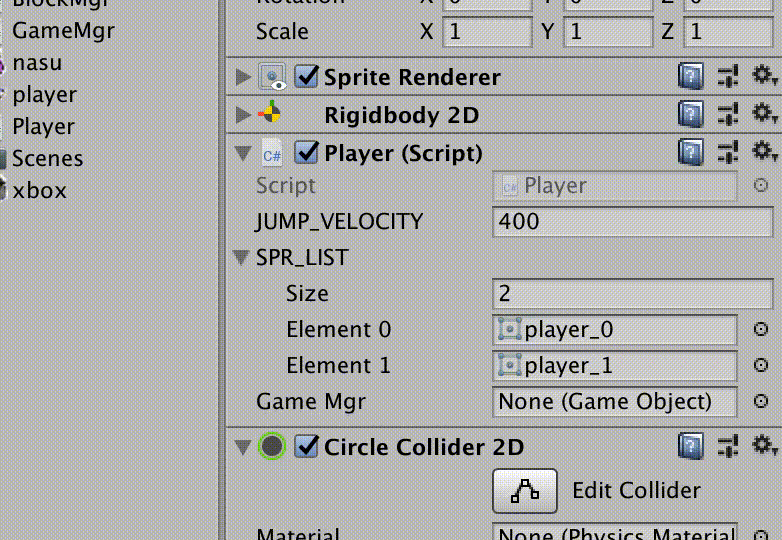

では、Unityエディタに戻って、Player オブジェクトを選択し、Inspectorビューの Spriteの Game Mgr に GameMgrオブジェクトを指定します。

では実行して、ブロックに衝突すると画面中央に「GAME OVER」表示がされ、スコアのカウントアップが停止しているのを確認します。

リトライの実装

最後にリトライ処理を実装して終わりとします。
ゲームオーバー時に「Retry」ボタンを押すと、ゲームに再挑戦できるようにします。

シーンの登録

リトライ処理は、シーンを作り直す方法で実装します。
Unityエディタのメニューから File > Build Settings... を選びます。

するとビルド設定画面が表示されるので、「Add Open Scenes」をクリックして、「SampleScene」をビルド対象に設定します。
Build_Settings_と_Unity_2018_4_12f1_Personal_-_SampleScene_unity_-_TestFlappyBird_-_PC__Mac___Linux_Standalone__Personal___Metal_.png
追加したら、×ボタンを押して設定画面を閉じます。

なお、「SampleScene」とは今までに編集をしていたメインゲームとなるシーンです。
Unity_2018_4_12f1_Personal_-_SampleScene_unity_-_TestFlappyBird_-_PC__Mac___Linux_Standalone__Personal___Metal_.png

ファイルは Projectビューの Assets > Scenes に存在していて、通常はわかりやすい名称（例えば「MainScene」など）にリネームしておくべきですが、今回は "SampleScene" のままにしておきます。

リトライボタンの実装

リトライボタンは GameMgrスクリプトで実装します。
GameMgrスクリプトを開いて以下のよう修正します。

GameMgr.cs
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
// ①シーンの読み直しに必要
using UnityEngine.SceneManagement;

public class GameMgr : MonoBehaviour {
  // 状態定数
  enum State {
    Main, // メインゲーム
    GameOver, // ゲームオーバー
  }

  // スコア
  int _score = 0;
  // 状態
  State _state = State.Main;

  // ゲームオーバーの開始
  public void StartGameOver() {
    _state = State.GameOver;
  }

  void Start() {
  }

  void Update() {
  }

  private void FixedUpdate() {
    if(_state == State.Main) {
      // メインゲーム中のみスコア上昇
      _score += 1;
    }
  }

  private void OnGUI() {
    // スコアを描画
    _DrawScore();

    // 画面の中心座標を計算する
    float CenterX = Screen.width / 2;
    float CenterY = Screen.height / 2;
    if(_state == State.GameOver) {
      // ゲームオーバーの描画
      _DrawGameOver(CenterX, CenterY);
      // ②リトライボタンの描画
      if(_DrawRetryButton(CenterX, CenterY)) {
        // ③クリックしたらやり直しする
        SceneManager.LoadScene("SampleScene");
      }
    }
  }

  // ④リトライボタンの描画
  bool _DrawRetryButton(float CenterX, float CenterY) {
    float ofsY = 40;
    float w = 100;
    float h = 64;
    Rect rect = new Rect(CenterX - w / 2, CenterY + ofsY, w, h);
    if (GUI.Button(rect, "RETRY")) {
      // ボタンを押した
      return true;
    }
    return false;
  }

  // ゲームオーバーの描画
  void _DrawGameOver(float CenterX, float CenterY) {
    // 中央揃え
    GUI.skin.label.alignment = TextAnchor.MiddleCenter;
    float w = 400;
    float h = 100;
    Rect position = new Rect(CenterX - w / 2, CenterY - h / 2, w, h);
    GUI.Label(position, "GAME OVER");
  }

  // スコアの描画
  void _DrawScore() {
    // 文字を大きくする
    GUI.skin.label.fontSize = 32;
    // 左揃え
    GUI.skin.label.alignment = TextAnchor.MiddleLeft;
    Rect position = new Rect(8, 8, 400, 100);
    GUI.Label(position, string.Format("score:{0}", _score));
  }
}

修正箇所は、

  1. using の追加
  2. OnGUI() の修正
  3. _DrawRetryButton() の追加

の３つです。

まずファイルの先頭で

GameMgr.cs
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
// ①シーンの読み直しに必要
using UnityEngine.SceneManagement;

というように using UnityEngine.SceneManagement; を追加し、シーン管理である SceneManager を使えるようにします。

次に、OnGUI() の修正です。

GameMgr.cs
  private void OnGUI() {
    // スコアを描画
    _DrawScore();

    // 画面の中心座標を計算する
    float CenterX = Screen.width / 2;
    float CenterY = Screen.height / 2;
    if(_state == State.GameOver) {
      // ゲームオーバーの描画
      _DrawGameOver(CenterX, CenterY);
      // ②リトライボタンの描画
      if(_DrawRetryButton(CenterX, CenterY)) {
        // ③クリックしたらやり直しする
        SceneManager.LoadScene("SampleScene");
      }
    }
  }

②で _DrawRetryButton() を呼び出し、戻り値が true なら③のやり直し処理を行います。 SceneManager.LoadScene() には「シーン名」を文字列で渡します。

④でリトライボタンの描画（とクリック）を行う _DrawRetryButton() を実装しています。

SceneMgr.cs
  // ④リトライボタンの描画
  bool _DrawRetryButton(float CenterX, float CenterY) {
    float ofsY = 40;
    float w = 100;
    float h = 64;
    Rect rect = new Rect(CenterX - w / 2, CenterY + ofsY, w, h);
    if (GUI.Button(rect, "RETRY")) {
      // ボタンを押した
      return true;
    }
    return false;
  }

ofsY とは 「Offset Y座標」の略で、Y座標を少しずらす値としてよく使われる略語です。
GUI.Button() はボタンの描画とクリックしたかどうかを判定する関数です。true を返した場合はボタンをクリックしたと判定されます。

では実行して動作を確認します。

ゲームオーバー時に「RETRY」ボタンを押すことでゲームを遊び直すことができるようになりました。

BlockMgr / GameMgr のスプライト表示を消す

BlockMgr(xbox) / GameMgr(nasu) がスプライト表示されていますが、俺は不要なので消しておきます。

Inspectorビューから Sprite Renderer のチェックを外すことで表示されなくなります。
Unity_2018_4_12f1_Personal_-_SampleScene_unity_-_TestFlappyBird_-_PC__Mac___Linux_Standalone__Personal___Metal_.png
再び表示したい場合は、ここにチェックを入れ直すと表示されるようになります。

最後に

まだゲームとして物足りない部分はありますが、これでひとまずゲームは完成です。

  • ブロックの出現パターンをランダムでなく決まった形にする
  • 接触すると得点になるアイテム
  • 一定距離進むとゲームクリア

など色々な要素を加えて、より面白いゲームに作り替えていくと、ゲームプログラムの勉強、ゲームデザインの練習になって良いかもしれません。

なお、今回作成したプロジェクトは以下の場所にアップロードしています。
http://syun777.sakura.ne.jp/tmp/Unity/FlappyBird/TestFlappyBird.zip
