##はじめに
ある時、Buildingパターンのクラス図を作ろうとしましたが、クラス図の作り方がわかリませんでした。なのでeclipceで自動生成してみました。
##全体の流れ
たった３ステップで作成できてしまいます。
①GEF SDKをインストール
②GEF SDKのインストール
③クラス図の作成
##GEF SDKのインストール

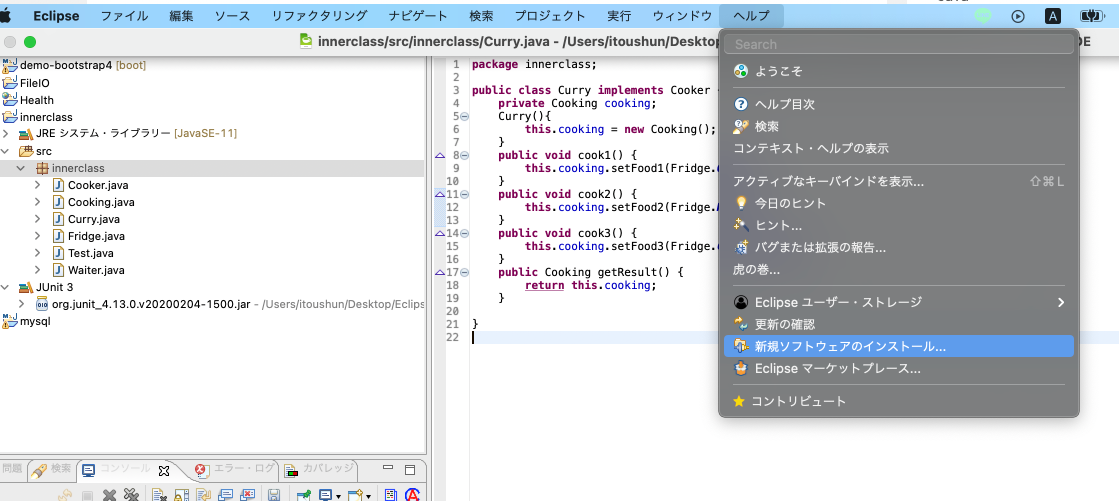

①ヘルプボタンを押下し「新規ソフトウェアのインストールを押下しましょう。

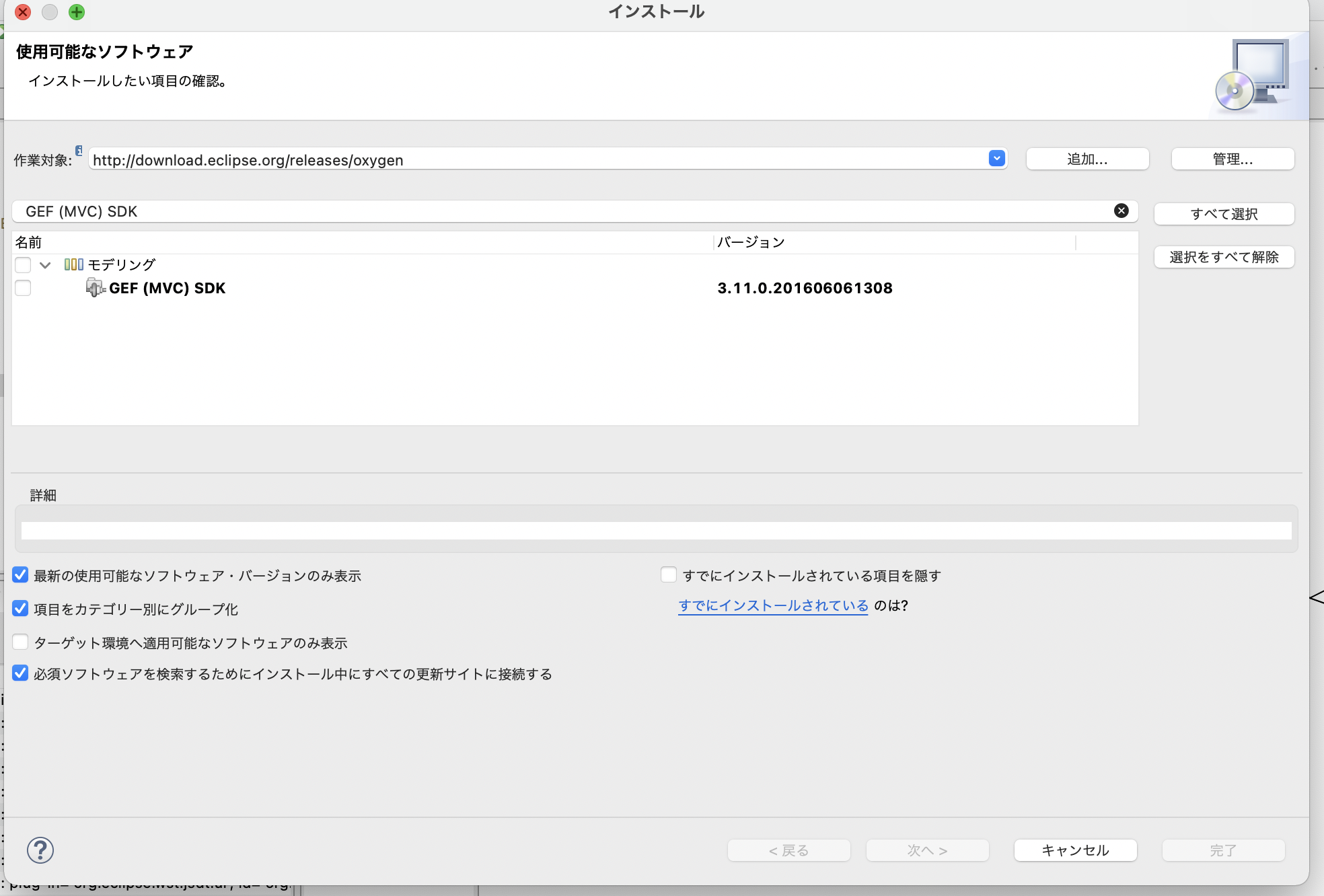

②作業対象に「http://download.eclipse.org/releases/oxygen」を検索しましょう。
③モデリング選択し、GEF (MVC) SDKをインストールしましょう。
GEFとはGraphical Editing Frameworkの略です。
要はプラグインです。
##AmaterasUMLをインストール
①下記のサイトからAmaterasUML_1.3.4.zipをインストールします
http://amateras.osdn.jp/cgi-bin/fswiki/wiki.cgi?page=AmaterasUML
②ダウンロードしたAmaterasUML_1.3.4.zipファイルを解凍し、「eclipse\dropins」配下にコピーします。
AmaterasUMLとはクラス図やシーケンス図を描画するためのEclipseプラグインです。
##クラス図を作ろう

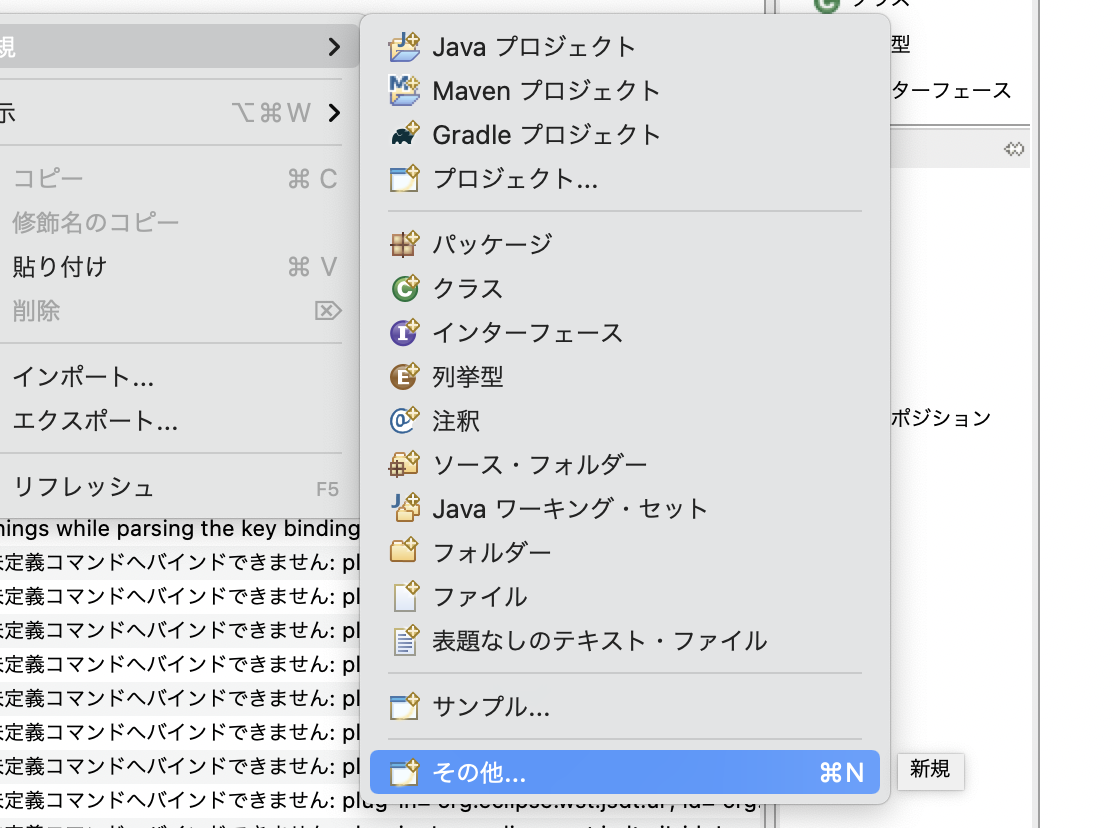

①クラスを作るようにパッケージエクスプローラーで右クリックをして新規からその他を選択

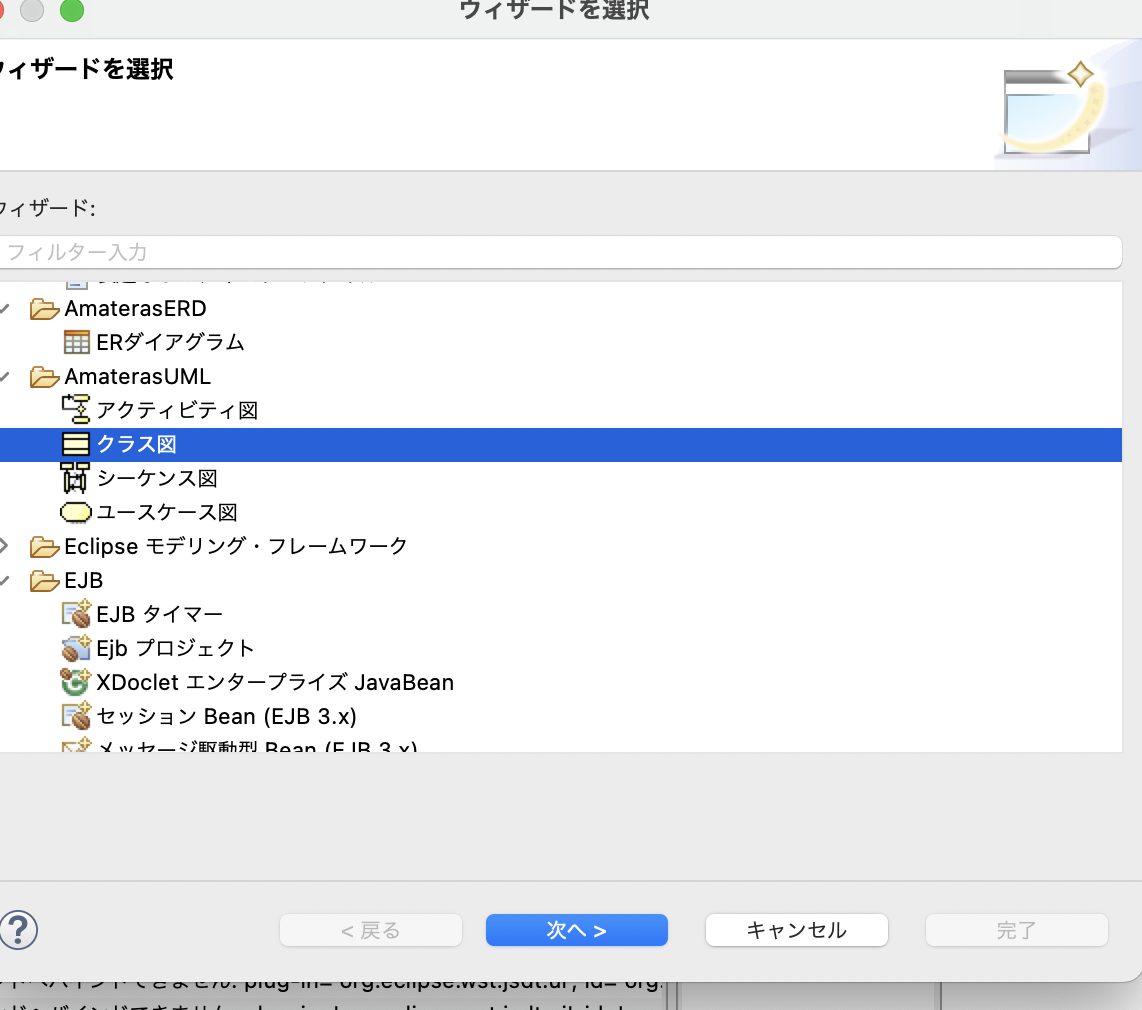

②AmaterasUMLのフォルダーからクラス図を選択し、次へボタンを押下
③ファイル名を入力し完了ボタンを押下

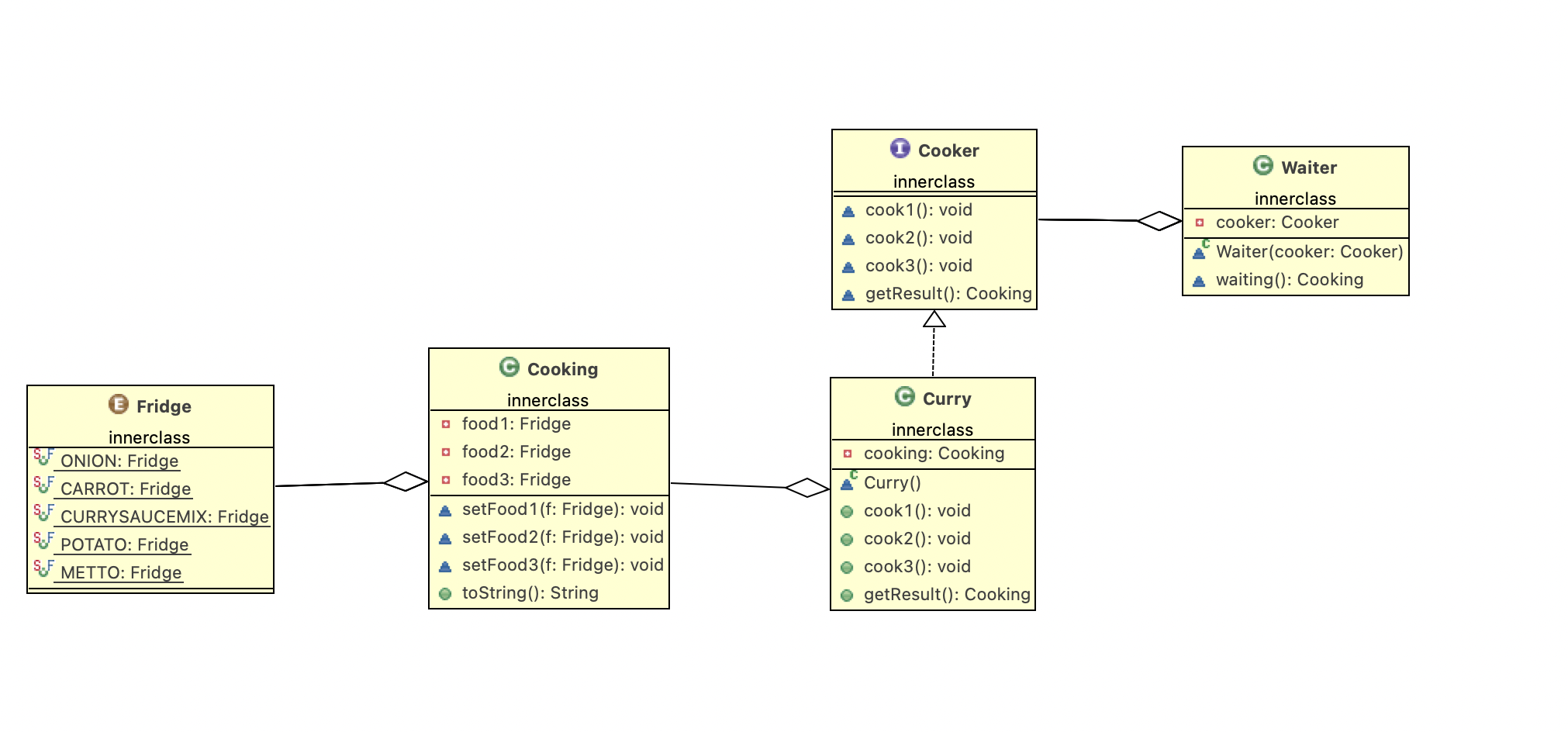

④ワークスペースにクラス図を作成したいクラスをドラックインするとクラス図ができる。
