【連載01】201.AnsibleでCentOS7サーバ群に接続し、サーバの状態をコミットするまで

Last updated at Posted at 2016-01-19

当記事はケーススタディの連載となっています。目次は【こちら】です。
最新のソースコードは【GitHub】で公開中です。

前回までの連載記事(01.Vagrant-Ansible-Serverspecによるサーバ構築とサーバテスティング08.最小構成CentOS7からAnsibleに制御されるCentOS7を構築する (On Vagrant))でVagarantを使用してAnsible管理端末、各種サーバ群(apserv01,dbserv01,adminserv01)の構築をしました。

今回の連載ではAnsible管理端末から以下のサーバの設定をします。
・apserv01(WEB/Applicationサーバ)
・dbserv01(Maridadb(Mysql))
・adminserv01(SVNやJenkins等)

これらサーバ群の責務は以下の通りです。

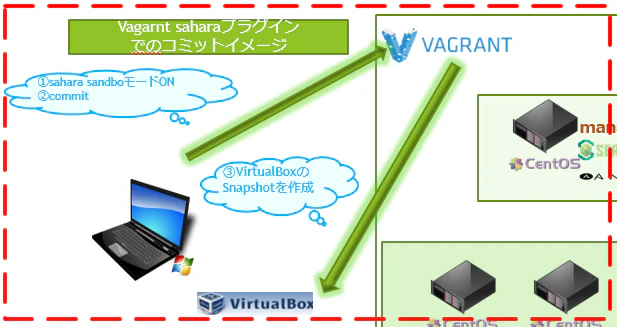

途中Vagrantのプラグインを使用してサーバのコミット/ロールバックも行います。
サーバ設定ソフトウェア(サーバープロビジョニングツール)は設定するとサーバ設定が確定してしまい、データベースやプログラミング等と違い、戻す(ロールバック)ことや確定(コミット)などが出来ない為です。

実際にAnsibleを使用してしてサーバ設定する前にサーバ構成について復習。

詳細は、
Vagrant-Ansible-Serverspecによるサーバ構築とサーバテスティング
Windowsのフォルダ構成は、
VirtualBox LinuxイメージをVagrantBoxファイルに変換する
を参照ください。

##Windowsでの操作

###1.Ansible管理端末(manageterm)を起動する

####1-1.Vagrantのルートに移動

cd D:\_BLOG\BG001\vagrant_box

####1-2.管理端末の起動

vagrant up manageterm

実行イメージ:

実行結果コンソール:

PS D:\_BLOG\BG001\vagrant_box> vagrant up manageterm
Bringing machine 'manageterm' up with 'virtualbox' provider...
==> manageterm: Clearing any previously set network interfaces...
==> manageterm: Preparing network interfaces based on configuration...
    manageterm: Adapter 1: nat
    manageterm: Adapter 2: hostonly
    manageterm: Adapter 3: bridged
==> manageterm: Forwarding ports...
    manageterm: 22 => 2222 (adapter 1)
==> manageterm: Running 'pre-boot' VM customizations...
==> manageterm: Booting VM...
==> manageterm: Waiting for machine to boot. This may take a few minutes...
    manageterm: SSH address: 127.0.0.1:2222
    manageterm: SSH username: vagrant
    manageterm: SSH auth method: private key
    manageterm: Warning: Connection timeout. Retrying...
    manageterm: Warning: Remote connection disconnect. Retrying...
==> manageterm: Machine booted and ready!
==> manageterm: Checking for guest additions in VM...
==> manageterm: Setting hostname...
==> manageterm: Configuring and enabling network interfaces...
==> manageterm: Mounting shared folders...
    manageterm: /vagrant => D:/_BLOG/BG001/vagrant_box
==> manageterm: Machine already provisioned. Run `vagrant provision` or use the `--provision`
==> manageterm: flag to force provisioning. Provisioners marked to run always will still run.

##manageterm(Linux)での操作(Ansible管理仮想端末)


###1.SELINUXの無効化

####1-1.selinuxファイルをコピーしてバックアップ

cp /etc/sysconfig/selinux /etc/sysconfig/selinux.org
vi /etc/sysconfig/selinux

####1-2.selinuxの編集
SELINUX=enforcing => SELINUX=disabled に変更

selinux
# This file controls the state of SELinux on the system.
# SELINUX= can take one of these three values:
#     enforcing - SELinux security policy is enforced.
#     permissive - SELinux prints warnings instead of enforcing.
#     disabled - No SELinux policy is loaded.
# ******* SELINUX=enforcingをSELINUX=disabledに変更する***************
#SELINUX=enforcing
SELINUX=disabled

####1-3.変更箇所の確認
diffコマンドで変更後と変更前のファイルを比較する。

diff /etc/sysconfig/selinux /etc/sysconfig/selinux.org
7,8c7
< #SELINUX=enforcing
< SELINUX=disabled
---
> SELINUX=enforcing

####1-4.reboot
rebootしてSELINUXを適用する。

reboot

※後で再起動を行う場合は、とりあえず下記コマンドを実行。

setenforce permissive

###2.Ansibleルートディレクトリの確認

cd /etc/ansible/
ls -la

実行イメージ:

実行結果コンソール:

[root@manageterm ansible]# cd /etc/ansible/
[root@manageterm ansible]# ls -la
合計 28
drwxr-xr-x.  3 root root   48 12月 26 01:01 .
drwxr-xr-x. 76 root root 8192 12月 26 01:07 ..
-rw-r--r--.  1 root root 8625 10月 11 03:36 ansible.cfg
-rw-r--r--.  1 root root  965 10月 11 03:36 hosts
drwxr-xr-x.  2 root root    6 10月 11 03:36 roles
[root@manageterm ansible]#

###3.Ansibleのhostsファイル(/etc/ansible/hosts)の設定

vi /etc/ansible/hosts

以下を記述

hosts
#管理するサーバの一覧
apserv01
dbserv01
adminserv01

#WEB/APサーバ用のグループを設定
#ここでは一台だがWEB/APサーバ群に一括して設定したい場合の為
[apservers]
apserv01


#DBサーバ用のグループを設定
[dbservers]
dbserv01


#adminserv01サーバ用のグループを設定
[adminservs]
adminserv01

#apserv01とadminserv01をグループ化
[ap_admin]
apserv01
adminserv01


#dbserv01とadminserv01をグループ化
[db_admin]
dbserv01
adminserv01

###4.OSのhostsファイルの設定

以下を追記

hosts
#サーバの一覧
192.168.102.195 manageterm
192.168.102.196 apserv01
192.168.102.197 dbserv01
192.168.102.198 adminserv01

具体的なIPアドレスは
最小構成CentOS7からAnsibleに制御されるCentOS7を構築する(On Vagrant)」に設定したpublic_networkのURLを指定する。

###5.Ansible用ユーザーの作成

useradd ansible
passwd ansible

※任意のパスワードを設定する。

###6.Ansibleルート(/etc/ansible)の所有者と権限の変更

#rootユーザとansibleグループに77権限を与える
chown -R root:ansible/etc/ansible

#rootとansibleに77権限を与える
chmod -R 775 /etc/ansible

# /etc/ansible/hostsのみ-xする
chmod -x /etc/ansible/hosts

###7.公開鍵作成

ssh-keygen -t rsa -N ""

実行結果コンソール:

[root@manageterm ~]# ssh-keygen -t rsa -N ""
Generating public/private rsa key pair.
Enter file in which to save the key (/root/.ssh/id_rsa):
Created directory '/root/.ssh'.
Your identification has been saved in /root/.ssh/id_rsa.
Your public key has been saved in /root/.ssh/id_rsa.pub.
The key fingerprint is:
74:f5:b8:c9:63:a5:3a:44:96:b9:1f:84:22:13:f3:13 root@manageterm
The key's randomart image is:
+--[ RSA 2048]----+
|      o E   .    |
|       + . = o   |
|      o = B o o  |
|       + * + =   |
|        S o O    |
|         . + o   |
|          o .    |
|           .     |
|                 |
+-----------------+

###8.作成された鍵情報の確認

ls -la /root/.ssh

以下の2ファイルが作成されている

/root/.ssh/id_rsa
/root/.ssh/id_rsa.pub

KEY情報をSSH-Agentプロセスに保存する。
毎回パスフレーズを入力せずに他のSSHサーバに対して接続するようにする。
AnsibleはSSHを使用して自動で他のサーバの設定を行う為、SSH公開鍵パスフレーズをssh-agentプロセスに保存しておく。
※eval `ssh-agent`を実行すると「Agent pid XXXX」と表示される。XXXXを psで確認してみるとssh-agentが起動しているのがわかる

eval `ssh-agent`

ssh-add

##Windowsでの操作
apserv01、dbserv01、adminserv01(Ansible管理端末(manageterm)により操作されるサーバの起動)

managetermの準備が完了した為、操作されるサーバをVagrantより起動する。

###1.Vagrantのルートに移動

cd D:\_BLOG\BG001\vagrant_box

###2.サーバ群(apserv01、adminsev01、dbserv01)の起動

vagrant up apserv01 dbserv01 adminserv01

実行結果コンソール:

Bringing machine 'apserv01' up with 'virtualbox' provider...
Bringing machine 'dbserv01' up with 'virtualbox' provider...
Bringing machine 'adminserv01' up with 'virtualbox' provider...
==> apserv01: Fixed port collision for 22 => 2222. Now on port 2201.
==> apserv01: Clearing any previously set network interfaces...
==> apserv01: Preparing network interfaces based on configuration...
    apserv01: Adapter 1: nat
    apserv01: Adapter 2: hostonly
    apserv01: Adapter 3: bridged
==> apserv01: Forwarding ports...
    apserv01: 22 => 2201 (adapter 1)
==> apserv01: Booting VM...
==> apserv01: Waiting for machine to boot. This may take a few minutes...
    apserv01: SSH address: 127.0.0.1:2201
    apserv01: SSH username: vagrant
    apserv01: SSH auth method: private key
    apserv01: Warning: Connection timeout. Retrying...
    apserv01: Warning: Remote connection disconnect. Retrying...
==> apserv01: Machine booted and ready!
==> apserv01: Checking for guest additions in VM...
==> apserv01: Setting hostname...
==> apserv01: Configuring and enabling network interfaces...
==> apserv01: Mounting shared folders...
    apserv01: /vagrant => D:/_BLOG/BG001/vagrant_box
==> apserv01: Machine already provisioned. Run `vagrant provision` or use the `--provision`
==> apserv01: flag to force provisioning. Provisioners marked to run always will still run.
==> dbserv01: Clearing any previously set forwarded ports...
==> dbserv01: Fixed port collision for 22 => 2222. Now on port 2202.
==> dbserv01: Clearing any previously set network interfaces...
==> dbserv01: Preparing network interfaces based on configuration...
    dbserv01: Adapter 1: nat
    dbserv01: Adapter 2: hostonly
    dbserv01: Adapter 3: bridged
==> dbserv01: Forwarding ports...
    dbserv01: 22 => 2202 (adapter 1)
==> dbserv01: Booting VM...
==> dbserv01: Waiting for machine to boot. This may take a few minutes...
    dbserv01: SSH address: 127.0.0.1:2202
    dbserv01: SSH username: vagrant
    dbserv01: SSH auth method: private key
    dbserv01: Warning: Connection timeout. Retrying...
    dbserv01: Warning: Remote connection disconnect. Retrying...
==> dbserv01: Machine booted and ready!
==> dbserv01: Checking for guest additions in VM...
==> dbserv01: Setting hostname...
==> dbserv01: Configuring and enabling network interfaces...
==> dbserv01: Mounting shared folders...
    dbserv01: /vagrant => D:/_BLOG/BG001/vagrant_box
==> dbserv01: Machine already provisioned. Run `vagrant provision` or use the `--provision`
==> dbserv01: flag to force provisioning. Provisioners marked to run always will still run.
==> adminserv01: Clearing any previously set forwarded ports...
==> adminserv01: Fixed port collision for 22 => 2222. Now on port 2200.
==> adminserv01: Clearing any previously set network interfaces...
==> adminserv01: Preparing network interfaces based on configuration...
    adminserv01: Adapter 1: nat
    adminserv01: Adapter 2: hostonly
    adminserv01: Adapter 3: bridged
==> adminserv01: Forwarding ports...
    adminserv01: 22 => 2200 (adapter 1)
==> adminserv01: Booting VM...
==> adminserv01: Waiting for machine to boot. This may take a few minutes...
    adminserv01: SSH address: 127.0.0.1:2200
    adminserv01: SSH username: vagrant
    adminserv01: SSH auth method: private key
    adminserv01: Warning: Connection timeout. Retrying...
    adminserv01: Warning: Remote connection disconnect. Retrying...
==> adminserv01: Machine booted and ready!
==> adminserv01: Checking for guest additions in VM...
==> adminserv01: Setting hostname...
==> adminserv01: Configuring and enabling network interfaces...
==> adminserv01: Mounting shared folders...
    adminserv01: /vagrant => D:/_BLOG/BG001/vagrant_box
==> adminserv01: Machine already provisioned. Run `vagrant provision` or use the `--provision`
==> adminserv01: flag to force provisioning. Provisioners marked to run always will still run.
PS D:\_BLOG\BG001\vagrant_box>

###3.起動確認

vagrant status

以下が出力されていればOK。

PS D:\_BLOG\BG001\vagrant_box>   vagrant status
Current machine states:

apserv01                  running (virtualbox)
dbserv01                  running (virtualbox)
adminserv01               running (virtualbox)
manageterm                running (virtualbox)

##manageterm(Linux)での操作(Ansible管理仮想端末)


###1.鍵のあるディレクトリに移動

cd /root/.ssh

###2.manageterm(Ansible)からサーバ群へ公開鍵を配布
それぞれ2回パスワードを求められる。
以降は公開鍵暗号方式による接続となりパスワードを求められる事がなくなる。

  • apserv01への配布
#SSHで対象のサーバに接続して.sshフォルダを作成する。すでにある場合は何もしない
ssh root@apserv01  "mkdir ~/.ssh > /dev/null 2>&1;touch ~/.ssh/authorized_keys;exit"
#SSHで対象のサーバに接続してansible実行端末の公開キーを信頼するサーバ群として登録する
cat /root/.ssh/id_rsa.pub | ssh root@dev_apserv01 "cat > .ssh/authorized_keys && chmod 600 .ssh/authorized_keys"
  • dbserv01への配布
#SSHで対象のサーバに接続して.sshフォルダを作成する。すでにある場合は何もしない
ssh root@dbserv01 "mkdir ~/.ssh > /dev/null 2>&1;touch ~/.ssh/authorized_keys;exit"
#SSHで対象のサーバに接続してansible実行端末の公開キーを信頼するサーバ群として登録する
cat /root/.ssh/id_rsa.pub | ssh root@dbserv01 "cat > ~/.ssh/authorized_keys && chmod 600 ~/.ssh/authorized_keys"
  • adminserv01への配布
#SSHで対象のサーバに接続して.sshフォルダを作成する。すでにある場合は何もしない
ssh root@adminserv01 "mkdir ~/.ssh > /dev/null 2>&1;touch ~/.ssh/authorized_keys;exit"
#SSHで対象のサーバに接続してansible実行端末の公開キーを信頼するサーバ群として登録する
cat /root/.ssh/id_rsa.pub | ssh root@adminserv01 "cat > ~/.ssh/authorized_keys && chmod 600 ~/.ssh/authorized_keys"

これでAnsibleに接続するすべてのサーバへ公開鍵の配布が完了。
apserv01、dbserv01、adminserv01に接続確認を行う。

ansible all -m ping

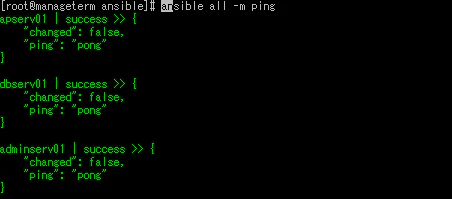

実行イメージ:

実行結果コンソール:

apserv01 | success >> {
    "changed": false,
    "ping": "pong"
}

dbserv01 | success >> {
    "changed": false,
    "ping": "pong"
}

adminserv01 | success >> {
    "changed": false,
    "ping": "pong"
}

##Windowsでの操作


###Ansible管理端末(manageterm)/サーバ群(adminserv01、apserv01、dbserv01)のコミット

以上でAnsible管理端末の接続設定は完了。
折角なのでVagrantにてサーバ状態をコミットしておく。

####1.Vagrantのルートに移動

cd D:\_BLOG\BG001\vagrant_box

####2.Vagrant saharaプラグインのインストール

書式:

vagrant plugin install sahara

例:

vagrant plugin install sahara

実行結果コンソール:

PS D:\_BLOG\BG001\vagrant_box> vagrant plugin install sahara
Installing the 'sahara' plugin. This can take a few minutes...
Installed the plugin 'sahara (0.0.17)'!

####3.プラグインの確認

書式:

vagrant plugin list

例:

vagrant plugin list

実行イメージ:

PS D:\_BLOG\BG001\vagrant_box> vagrant plugin list
sahara (0.0.17)
vagrant-share (1.1.5, system)

####4.Vagrant sahara sandboxモードの有効化
saharaはVirtualBoxのスナップショットモードを利用することによりコミットとロールバックを行う。

まずsaharaのsandboxモードを有効化する。

書式:

vagrant sandbox on

例:

vagrant sandbox on

実行イメージ:

PS D:\_BLOG\BG001\vagrant_box> vagrant sandbox on
[manageterm] Starting sandbox mode...
0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%
[adminserv01] Starting sandbox mode...
0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%
[dbserv01] Starting sandbox mode...
0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%
[apserv01] Starting sandbox mode...
0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%

####5.サーバの一括コミット(VirtualBoxスナップショット作成)

書式:

vagrant sandbox commit

例:

vagrant sandbox commit

実行イメージ:

PS D:\_BLOG\BG001\vagrant_box> vagrant sandbox commit
[manageterm] Committing the virtual machine...
0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%
0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%
[adminserv01] Committing the virtual machine...
0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%
0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%
[dbserv01] Committing the virtual machine...
0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%
0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%
[apserv01] Committing the virtual machine...
0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%
0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%

エクスプローラの状態


  • サーバを指定してコミットしたい場合
    書式:

vagrant sandbox commit ${仮想サーバ名}

例:

vagrant sandbox commit  adminserv01
  • 一括ロールバックしたい場合

書式:

vagrant sandbox rollback

例:

vagrant sandbox rollback
  • サーバを指定してロールバックしたい場合

書式:

vagrant sandbox rollback ${仮想サーバ名}

例:

vagrant sandbox rollback adminserv01

※Vagrant saharaでは、残念ながらGITのようなソース管理ツールで使用できる過去の複数の世代コミット/ロールバックができない。
イメージとしてはデータベースのコミット/ロールバック(直近のトランザクションの確定または破棄)と同じと思ってもらったらわかりやすいです。

GITのように複数の世代を持ちたい場合は(少々面倒ですが)サーバ設定がある程度完了した段階でboxファイルを作成しておくのがおすすめ。

書式:

vagrant package ${名前} --output ${出力パス}

例:

vagrant package adminserv01 --output ..\vagrant_boxfiles\adminserv01_XXXXX.box

上記でboxファイルを作成した断面に戻りたい場合は、「vagrant sandbox rollback」ではもどれないので以下の手順をたどる。

(1)完成形をBOXファイルへパッケージ化

vagrant package adminserv01 --output ..\vagrant_boxfiles\adminserv01_XXXXX.box

(2)BOXから対象仮想マシン情報を削除

vagrant box remove adminserv01

(3)仮想マシン自体を削除

vagrant destroy adminserv01

(4)BOXの仮想マシンを追加(情報のみ) ※ここで(1)で作成したboxファイルを指定して再構築

vagrant box add adminserv01 ..\vagrant_boxfiles\adminserv01_XXXXX.box

(5)BOX起動(仮想サーバは初回にアンパックされて作られる)

vagrant up adminserv01

(6)SandboxをONにする

vagrant sandbox on

次回は「Ansible実行端末からのCentOSサーバ群を構築する(Ansible準備編)」について。

連載の目次は【こちら】です。

7
9
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
7
9

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
