STM32L152C-DISCOVERY + STM32CubeMX + MDK-ARM Lite で、Ｌチカをやってみた (その１～ツールの準備)

32L152C-DISCOVERY (STM32L152RCT6, ARM-Cortex-M3 32MHz)を買った。

ツールの入手

1. MDK-ARM (ライセンス情報がないと、32KBまでのコード生成ができるLite版として動作)
   • [Install MDK Verstion 5] => [Download MDK-Core Version 5] => フォームをがんばって記入
   • ファイル: MDK514.EXE (355,626K) Friday, February 13, 2015 MD5: b56f8a94db9f3ac92af4d63a0eceffb7
2. STM32CubeMX
   • 一番下の　|STM32CubeMX | v4.7.0 | Active | [Download] |の Downloadをクリック
3. STM32 ST-LINK utility (STSW-LINK004)
   • 一番下の　|STSW-LINK004| v3.6 | Active | [Download] |の Downloadをクリック

ツールとSTM32L152RC向けパッケージのインストール

1. MDK-ARM
   1. mdk514.exeを実行。必要なとこにチェック入れたり、入力して Next>>ですすめる。
   2. インストール後、Package Installerが起動する
   3. 右側の Devicesと書かれた下の辺りに、Search:があるので、STM32L152RCとタイプ

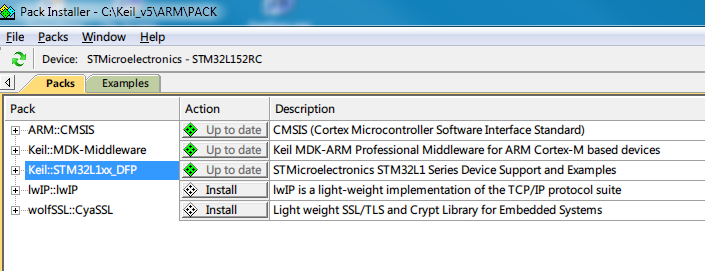

   4. 左側の ARM::CMSIS, Keil::MDK-Middlewareの[Update]を Keil::STM32L1xx_DFPの[Install]を押す。
   5. インストールされるのを待つ。 [Up to date]に切り替わる

1. STM32CubeMX
   1. Javaが必要らしいので、その辺はインストールしておく。
   2. SetupSTM32CubeMX-4.7.0.exeを実行。[=>Next]ですすめる。
   3. STM32CubeMXを実行 (デスクトップにショートカットがあるハズ)
   4. メニューHelp => Check for Updates => [Check] => [Close]

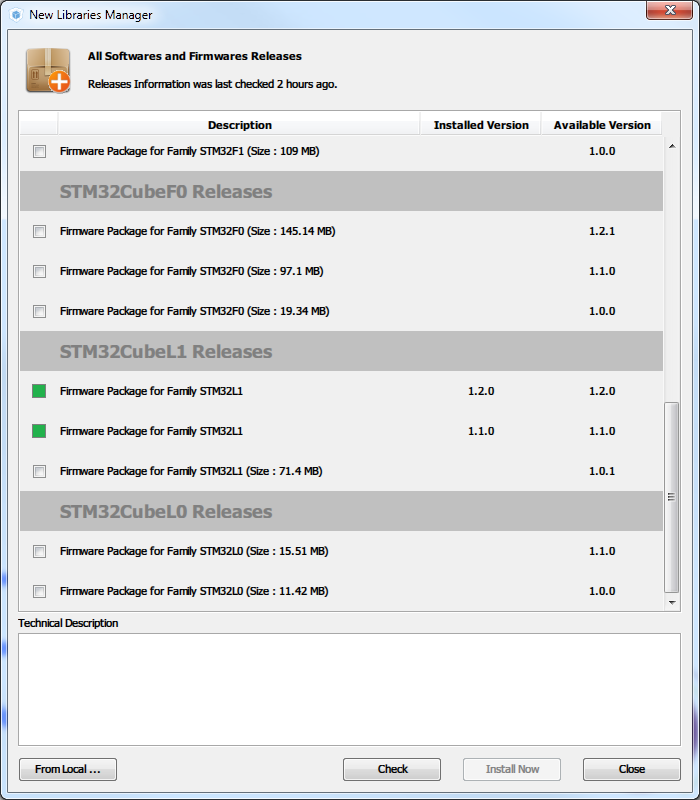

   5. メニューHelp => Install New Libraries => Firmware Packege for Family STM32L1 - 1.1.0にチェック入れて、[Install Now] # v1.2.0が最新だが、Generate Codeに対応していない (2015.4.16)

1. STM32 ST-LINK utility
   1. zipを解凍して、実行。
   2. ST-Linkのプログラムと、USBドライバなどがインストールされる。
   3. Discoveryのボードと、USBで接続すると、Device Managerに STMicroelectronics STLink dongleが現れる。
   4. ST-Link側のファームウェアのアップグレードをしておく。
   5. プログラムから、STM32 ST-LINK Utilityを起動

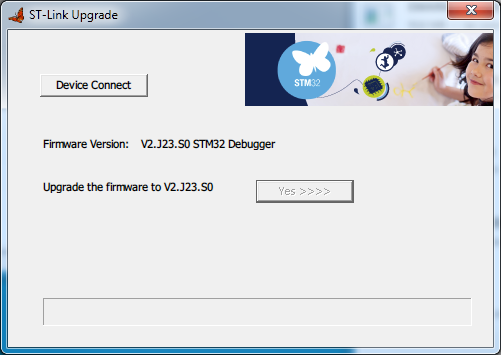

   6. [ST-LINK] => Firmware updateで [Device Connect]を押して、Versionを確認。[Yes]で更新。

その２へとつづく...

---

メモ

STM32L152RCの特徴

Ultra-low-power ARM Cortex-M3 MCU with 256 Kbytes Flash, 32MHz CPU, LCD, USB, 3xOp-amp

32L152C-DISCOVERYの特徴

http://www.st-japan.co.jp/web/jp/catalog/tools/PF258515
ユーザが使えるLED2つ、タッチセンサー/キー, LCDがついてる。LCDは、ポート使いすぎ..

• STM32L152RBT6 (128 KB Flash memory, 16 KB RAM, 4 KB EEPROM) or STM32L152RCT6 (256 KB Flash memory, 32 KB RAM, 8 KB EEPROM) microcontroller in an LQFP64 package
• On-board ST-Link/V2 with selection mode switch to use the kit as a standalone ST-Link/V2 (with SWD connector for programming and debugging)
• Board power supply: through USB bus or from an external 3.3 or 5 V supply voltage
• External application power supply: 3 V and 5 V
• IDD current measurement

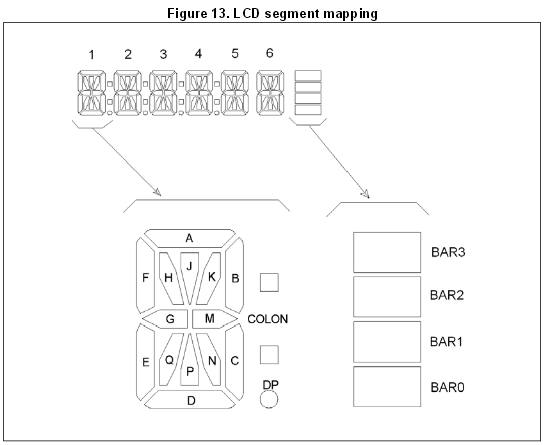

• LCD
  • DIP28 package
  • 24 segments, 4 commons
• Four LEDs:
  • LD1 (red/green) for USB communication
  • LD2 (red) for 3.3 V power on
  • Two user LEDs, LD3 (green) and LD4 (blue)
• Two pushbuttons (user and reset)
• One linear touch sensor or four touchkeys
• Extension header for LQFP64 I/Os for quick connection to prototyping board and easy probing

MDK-ARM Lite Editionの制限(32KB以上のプログラムは作れない、って制限)

MDK-ARM Lite Edition

• Programs that generate more than 32 Kbytes of code and data will not compile, assemble, or link.
• The debugger supports programs that are 32 Kbytes or smaller.
• The compiler does not generate a disassembly listing of the machine code generated. The -S, --asm, and --interleave compiler command-line options are disabled. Projects will not compile with Target -> Listing -> C Compiler Listing enabled.
• The compiler and assembler do not generate position-independent code or data. The --apcs /ropi /rwpi /pic/pid` compiler and assembler command line options are disabled.
• The assembler and linker create Symbolic Output Format objects which cannot be linked with third-party linker utilities. Fully licensed tools generate standard ELF/DWARF files which may be used with third-party utilities.
• The linker does not accept scatter-loading description files for sophisticated memory layouts. The --scatter command line option is disabled.
