STM32L152C-DISCOVERY + STM32CubeMX + MDK-ARM Lite で、Ｌチカをやってみた (その2 ～コード生成からデバッガ設定)

STM32CubeMX 起動

[New Project]

1. [Board Selector]タブを選択。
2. [v] Initalize all IP with thir default Mode にチェックを入れる。
3. Filterにて、Type of Board: Discovery 、MCU Series: STM32L1で、下を選択、[OK]

Type	Reference	MCU
Discovery	32L152CDISCOVERY	STM32L152RC

で、こんなのが出てくる。

HWの設定

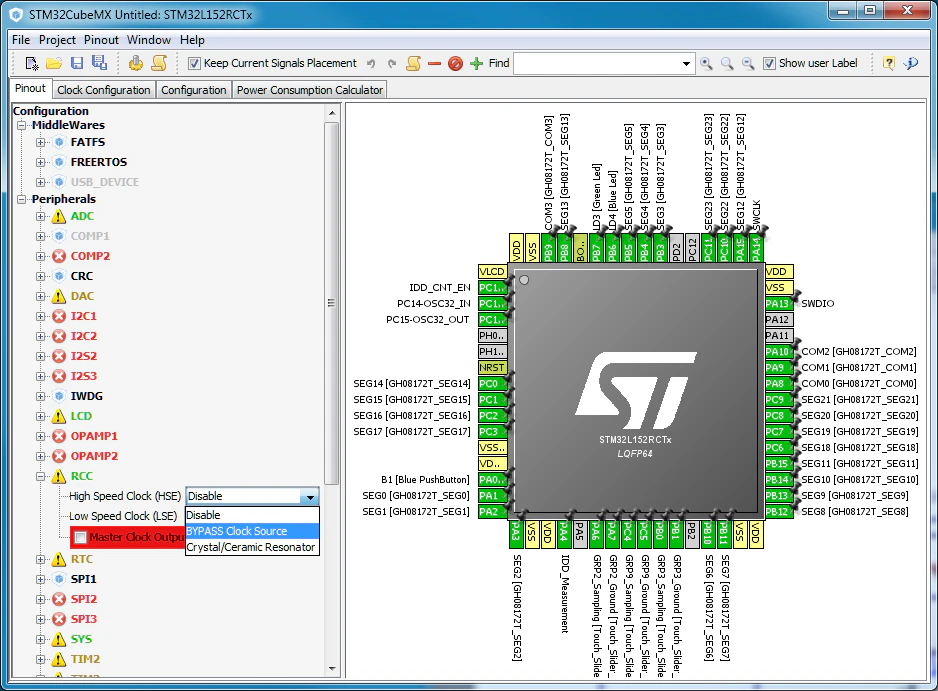

1. RCCのHigh Speed Clock(HSE) を BYPASSへ変更。
2. IDD_CNT_EN(PC13-WKUP2)をReset stateへ変更。(図のPinの上で右クリックして、メニューを出す)

コード生成とMDK-ARM起動

1. Project -> Generate Code で、[Project Settings]
2. Project Name (例:Test01) と Project Location (例: C:\STM32\)をうまいとこに指定して、
3. Toolchain / IDE : MDK-ARM V5 にして、[OK]　=> コード生成される
4. [Open Project]選んで、MDK-ARMを起動する。

MDK-ARM

Project設定

1. Project => Options for Target 'Test01 Configuration'... (Alt + F7)

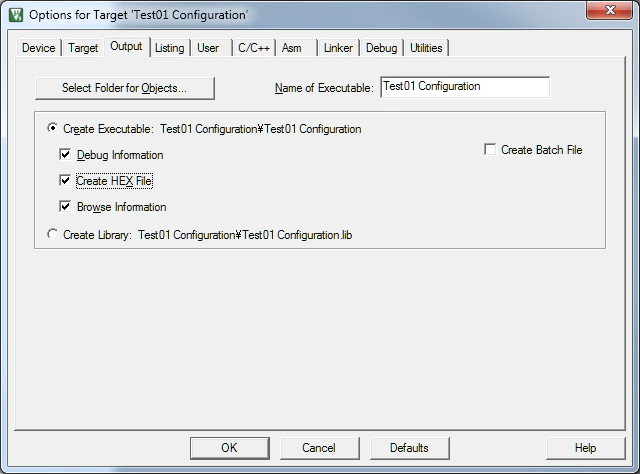

   1. [Output]タブ - [v] Create HEX File にチェック (ST-Link utilityで扱える形式)
   2. [C/C++]タブ - Optimization: Level 0 (-O0)にすると、最適化がかからないので、デバッグするとき、行番号順に実行されるハズ。
   3. [Debug]タブで、 右上のほうが、ST-Link Debugger にして、 [Settings]を押して、Cortex-M Target Driver Setupウィンドウを出す。
   4. [Debug Adapter] Port: JTAGから SW へ変更。(JTAG Device Chainのとこが、Unknown target connected から、ARM CoreSight SW-DP)になる。
   5. [Debug]-[Connect & Reset Options] Connect: with Pre-resetへ。 接続するとき、Resetかけてくれる

その３へつづく
