Google Chart Toolsで複数グラフを同時にコントロールする(異なるデータを用いるver)

はじめに

前回と同じくGoogle Chart Toolsを使ってグラフを描いていきます。

前回との違いは、前回はチャートに表示しているデータが同じものだったのに対し、チャートごとに異なるデータを用いている点です。

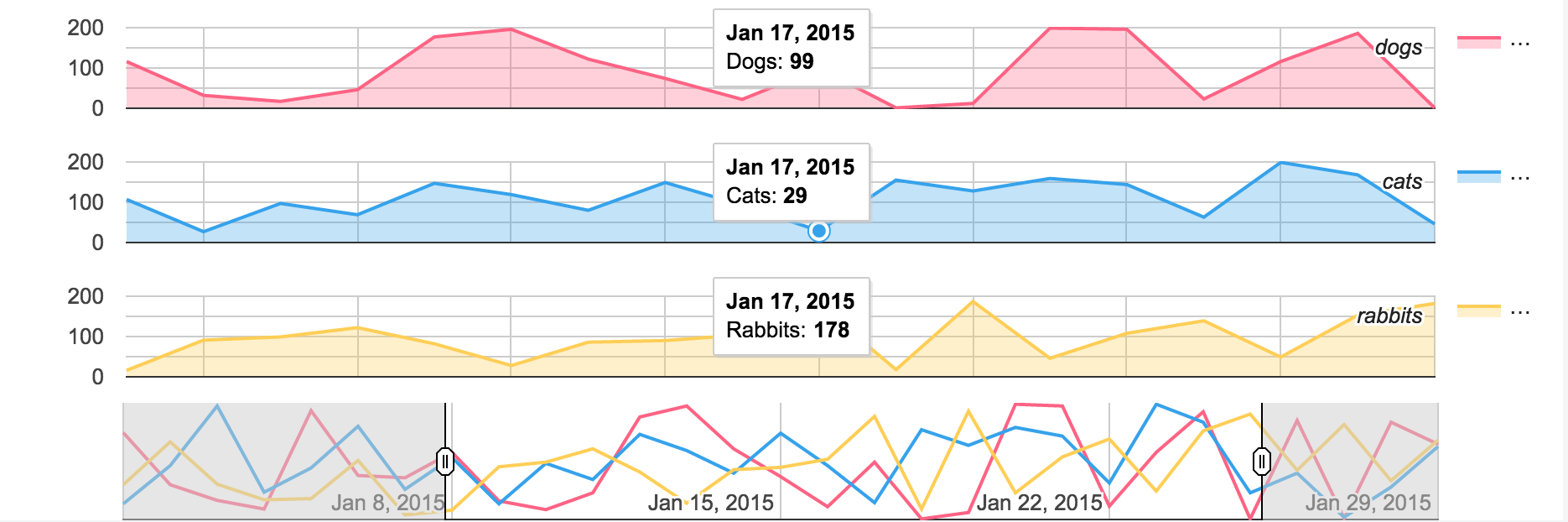

今回の完成形

実際の動きは JSFiddle で確認できます。

コードの中身

html

<script type="text/javascript" src="https://www.gstatic.com/charts/loader.js"></script>
<div id="dashboard_div">
  <div id="chart1_div"></div>
  <div id="chart2_div"></div>
  <div id="chart3_div"></div>
  <div id="filter_div"></div>
</div>

javascript

google.charts.load('current', {packages: ['corechart', 'controls', 'table']});
google.charts.setOnLoadCallback(controlsAndDashboards);

function controlsAndDashboards() {

  var data = new google.visualization.DataTable();
  data.addColumn('date', '日');
  data.addColumn('number', 'Dogs');
  data.addColumn('number', 'Cats');
  data.addColumn('number', 'Rabbits');

  function getRandomInt(min, max) {
    return Math.floor( Math.random() * (max - min + 1) ) + min;
  }

  for (var day = 1; day < 30; ++day) {
    var date = new Date(2015, 0 ,day);
    data.addRow([
      date,
      getRandomInt(0, 200),
      getRandomInt(0, 200),
      getRandomInt(0, 200)
    ]);
  }


  var dashboard = new google.visualization.Dashboard(document.getElementById('dashboard_div'));


  var chartRangeFilter = new google.visualization.ControlWrapper({
    controlType: 'ChartRangeFilter',
    containerId: 'filter_div',
    options: {
      filterColumnIndex: 0,
      ui: {
        chartType: 'ComboChart',
        chartOptions: {
          colors: [
            'rgb(255, 99, 132)',
            'rgb(54, 162, 235)',
            'rgb(255, 206, 86)'
          ],
          height: 70
        }
      }
    }
  });


  var dogs = new google.visualization.ChartWrapper({
    chartType: 'AreaChart',
    containerId: 'chart1_div',
    options: {
      height: 80,
      hAxis: {
        textPosition: 'none'
      },
      vAxis: {
        title: 'dogs'
      },
      colors: ['rgb(255, 99, 132)'],
      tooltip: {
        trigger: 'selection'
      },
      axisTitlesPosition: 'in'
    },
    view: {
      columns: [0, 1]
    }
  });


  var cats = new google.visualization.ChartWrapper({
    chartType: 'AreaChart',
    containerId: 'chart2_div',
    options: {
      height: 80,
      hAxis: {
        textPosition: 'none'
      },
      vAxis: {
        title: 'cats'
      },
      colors: ['rgb(54, 162, 235)'],
      tooltip: {
        trigger: 'selection'
      },
      axisTitlesPosition: 'in'
    },
    view: {
      columns: [0, 2]
    }
  });


  var rabbits = new google.visualization.ChartWrapper({
    chartType: 'AreaChart',
    containerId: 'chart3_div',
    options: {
      height: 80,
      vAxis: {
        title: 'rabbits'
      },
      colors: ['rgb(255, 206, 86)'],
      tooltip: {
        trigger: 'selection'
      },
      axisTitlesPosition: 'in'
    },
    view: {
      columns: [0, 3]
    }
  });

  dashboard.bind(chartRangeFilter, [dogs, cats, rabbits]);

  dashboard.draw(data);

}

異なるデータでチャート表示する際のポイント

それぞれのChartWrapperで

var rabbits = new google.visualization.ChartWrapper({
  chartType: 'AreaChart',
    // 中略  //
  view: {
    columns: [0, 3]
  }

viewの設定を入れることです。
データ自体はDashboardから受け取るので、チャートごとに表示するデータをChartWrapperで選択する必要があります。

最後に

駆け足の連続投稿になりましたが、複数グラフをコントロールする場合って、別々のデータからチャートを作成してみることが多い気がします。。
