+# 環境
+
+| | |
+|:--:|:--:|
+| ホストOS | Lubuntu 18.04 |
+| ゲストOS | CentOS 7 |
+
+# ブリッジインターフェースの作成
+

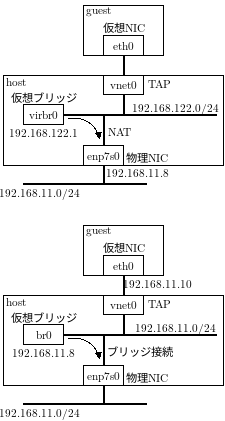

+KVMでデフォルトでvirbr0という名前のブリッジが作成されますが、NAT接続されているため、新しくbr0をいう名前のブリッジを作成してホストと同じネットワークに接続していきます。図の上の方の接続だったのを図の下の方に変更します。
+
+![bridge_nat.png](https://qiita-image-store.s3.amazonaws.com/0/271649/1597587f-431b-c7ce-fa6e-e570db791bb8.png)
+
+## ネットワークデバイスの確認
+
+まずnmcli deviceコマンドでネットワークデバイスの確認を行います。物理インターフェースがenp7s0という名前で存在していて、コネクション名が有線接続 2ということがわかります。デフォルトのブリッジvirbr0があることも確認できます。
+
+```
+$ nmcli device
+DEVICE TYPE STATE CONNECTION
+enp7s0 ethernet 接続済み 有線接続 2
+virbr0 bridge 接続済み virbr0
+lo loopback 管理無し --
+virbr0-nic tun 管理無し --
+```
+
+次にホストPCのIPアドレスを調べます。ここではenp7s0というデバイスに192.168.11.8が割当てられています。このアドレスは後で作成するブリッジに割り当てるので覚えておきます。
+
+```
+$ ip a
+1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
+ link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
+ inet 127.0.0.1/8 scope host lo
+ valid_lft forever preferred_lft forever
+ inet6 ::1/128 scope host
+ valid_lft forever preferred_lft forever
+2: enp7s0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
+ link/ether 70:85:c2:69:67:9a brd ff:ff:ff:ff:ff:ff
+ inet 192.168.11.8/24 brd 192.168.11.255 scope global dynamic noprefixroute enp7s0
+ valid_lft 171445sec preferred_lft 171445sec
+ inet6 2408:211:ba5:d600:2987:9797:d4e1:6fc0/64 scope global temporary dynamic
+ valid_lft 603456sec preferred_lft 84491sec
+ inet6 2408:211:ba5:d600:7c3c:6da0:398e:9929/64 scope global dynamic mngtmpaddr noprefixroute
+ valid_lft 2591953sec preferred_lft 604753sec
+ inet6 fe80::4050:8a3a:59aa:22a3/64 scope link noprefixroute
+ valid_lft forever preferred_lft forever
+3: virbr0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 1000
+ link/ether 52:54:00:61:75:8c brd ff:ff:ff:ff:ff:ff
+ inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0
+ valid_lft forever preferred_lft forever
+4: virbr0-nic: <BROADCAST,MULTICAST> mtu 1500 qdisc fq_codel master virbr0 state DOWN group default qlen 1000
+ link/ether 52:54:00:61:75:8c brd ff:ff:ff:ff:ff:ff
+```
+
+## nmcliによるブリッジ作成
+
+現在ブリッジvirbr0しかありません。
+
+```
+$ brctl show
+bridge name bridge id STP enabled interfaces
+virbr0 8000.52540061758c yes virbr0-nic
+```
+
+デバイス名br0というブリッジをnmcli c aコマンドで作成します。作成した後nmcli c sコマンドで確認するとbridge-br0が追加されています。作成したbridge-br0のスパニングツリーの設定を無効にします。そして、bridge-br0のIPアドレスを先程調べたIPアドレス192.168.11.8/24に設定し、ゲートウェイ、DNSサーバの設定をします。
+
+```
+# デバイス名br0というブリッジを作成
+$ nmcli connection add type bridge ifname br0
+接続 'bridge-br0' (ae86c45c-7740-4433-90f3-8e9f4354905b) が正常に追加されました。
+
+# 接続情報の表示をすると、DEVICE名br0、接続名bridge-br0が追加されている。
+$ nmcli connection show
+NAME UUID TYPE DEVICE
+bridge-br0 ae86c45c-7740-4433-90f3-8e9f4354905b bridge br0
+virbr0 1244d4ca-0688-48ae-8bbf-bf199c197c1e bridge virbr0
+有線接続 2 551e08aa-0ff8-3fe9-8455-25410e3180a7 ethernet enp7s0
+有線接続 1 2a187211-8139-31bf-9912-a99cab8752c3 ethernet --
+
+# bridge-br0のスパニングツリーが有効になっている
+$ nmcli connection show bridge-br0 | grep bridge.stp
+bridge.stp: はい
+
+# bridge-br0のスパニングツリーを無効にする
+$ nmcli connection modify bridge-br0 bridge.stp no
+
+# bridge-br0のスパニングツリーが無効になっている
+$ nmcli connection show bridge-br0 | grep bridge.stp
+bridge.stp: いいえ
+
+# bridge-br0のIPアドレス、ゲートウェイ、DNSサーバの設定をします。
+# IPアドレスは先程調べた値を指定します。
+$ nmcli connection modify bridge-br0 ipv4.method manual ipv4.addresses "192.168.11.8/24" ipv4.gateway "192.168.11.1" ipv4.dns 192.168.11.1
+```
+
+ブリッジbridge-br0に物理インターフェースenp7s0を追加します。もともとenp7s0が接続していた有線接続2は削除してしまいます。
+
+```
+# ブリッジbridge-br0にデバイスenp7s0を接続タイプbridge-slaveとして追加する
+$ nmcli connection add type bridge-slave ifname enp7s0 master bridge-br0
+接続 'bridge-slave-enp7s0' (4686b212-a687-463f-ba8e-0f0d42bad827) が正常に追加されました
+
+# 接続の一覧表示。bridge-br0が追加されています。
+$ nmcli connection show
+NAME UUID TYPE DEVICE
+bridge-br0 ae86c45c-7740-4433-90f3-8e9f4354905b bridge br0
+virbr0 1244d4ca-0688-48ae-8bbf-bf199c197c1e bridge virbr0
+有線接続 2 551e08aa-0ff8-3fe9-8455-25410e3180a7 ethernet enp7s0
+bridge-slave-enp7s0 4686b212-a687-463f-ba8e-0f0d42bad827 ethernet --
+有線接続 1 2a187211-8139-31bf-9912-a99cab8752c3 ethernet --
+
+# 不要になっ有線接続 2を削除します。
+$ nmcli connection delete 有線接続\ 2
+接続 '有線接続 2' (551e08aa-0ff8-3fe9-8455-25410e3180a7) が正常に削除されました。
+
+# bridge-slave-enp7s0という接続が出来ていて、enp7s0が接続されています。
+$ nmcli connection show
+NAME UUID TYPE DEVICE
+bridge-br0 ae86c45c-7740-4433-90f3-8e9f4354905b bridge br0
+bridge-slave-enp7s0 4686b212-a687-463f-ba8e-0f0d42bad827 ethernet enp7s0
+virbr0 1244d4ca-0688-48ae-8bbf-bf199c197c1e bridge virbr0
+有線接続 1 2a187211-8139-31bf-9912-a99cab8752c3 ethernet --
+```
+
+作成できたことの確認。
+
+```
+$ nmcli device
+DEVICE TYPE STATE CONNECTION
+br0 bridge 接続済み bridge-br0
+virbr0 bridge 接続済み virbr0
+enp7s0 ethernet 接続済み bridge-slave-enp7s0
+wlp6s0 wifi 切断済み --
+enp0s31f6 ethernet 利用不可 --
+lo loopback 管理無し --
+virbr0-nic tun 管理無し --
+
+$ ip a
+1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
+ link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
+ inet 127.0.0.1/8 scope host lo
+ valid_lft forever preferred_lft forever
+ inet6 ::1/128 scope host
+ valid_lft forever preferred_lft forever
+2: enp7s0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq master br0 state UP group default qlen 1000
+ link/ether 70:85:c2:69:67:9a brd ff:ff:ff:ff:ff:ff
+3: enp0s31f6: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc fq_codel state DOWN group default qlen 1000
+ link/ether 70:85:c2:69:67:9c brd ff:ff:ff:ff:ff:ff
+4: wlp6s0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc mq state DOWN group default qlen 1000
+ link/ether 60:f6:77:a9:92:0a brd ff:ff:ff:ff:ff:ff
+5: virbr0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 1000
+ link/ether 52:54:00:61:75:8c brd ff:ff:ff:ff:ff:ff
+ inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0
+ valid_lft forever preferred_lft forever
+6: virbr0-nic: <BROADCAST,MULTICAST> mtu 1500 qdisc fq_codel master virbr0 state DOWN group default qlen 1000
+ link/ether 52:54:00:61:75:8c brd ff:ff:ff:ff:ff:ff
+7: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
+ link/ether 70:85:c2:69:67:9a brd ff:ff:ff:ff:ff:ff
+ inet 192.168.11.8/24 brd 192.168.11.255 scope global dynamic noprefixroute br0
+ valid_lft 172707sec preferred_lft 172707sec
+ inet6 2408:211:ba5:d600:b549:6323:c459:f7da/64 scope global temporary dynamic
+ valid_lft 604709sec preferred_lft 85766sec
+ inet6 2408:211:ba5:d600:8ca7:6b74:9cac:5f58/64 scope global dynamic mngtmpaddr noprefixroute
+ valid_lft 2591909sec preferred_lft 604709sec
+ inet6 fe80::f981:6edd:d21:845f/64 scope link noprefixroute
+ valid_lft forever preferred_lft forever
+
+$ brctl show
+bridge name bridge id STP enabled interfaces
+br0 8000.7085c269679a yes enp7s0
+virbr0 8000.52540061758c yes virbr0-nic
+```
+
+## KVMのゲストOSをブリッジに接続する
+
+現在のゲストOSのインターフェースvnet0はvirtbr0に接続されています。これをbr0に接続するように変更します。
+
+```
+$ brctl show
+bridge name bridge id STP enabled interfaces
+br0 8000.7085c269679a yes enp7s0
+virbr0 8000.52540061758c yes virbr0-nic
+ vnet0
+```
+
+仮想マシンマネージャのメニューから編集-->仮想マシンの詳細を選択する。表示されたウィンドウのメニューの表示-->詳細を選択すると次のような画面になります。左のNICの項目を選択するとデフォルトではNAT接続されていることがわかります。これを先ほど作成したブリッジbr0に変更します。ネットワークソースを共有デバイス名を指定に変更して、ブリッジ名に先ほど作成したブリッジ名br0を指定して適用します。
+
+![network_interface_setting.png](https://qiita-image-store.s3.amazonaws.com/0/271649/1bf98b55-9330-e330-ed89-f80dedfd5222.png)
+
+![network_interface_setting2.png](https://qiita-image-store.s3.amazonaws.com/0/271649/25afee12-d0aa-1931-11f4-b40645648937.png)
+
+もう一度ブリッジ情報を表示すると、vnet0がbr0に接続されたことが確認できます。
+
+```
+$ brctl show
+bridge name bridge id STP enabled interfaces
+br0 8000.7085c269679a yes enp7s0
+ vnet0
+virbr0 8000.52540061758c yes virbr0-nic
+```
+
+# ゲストOS
+
+ゲストOSからIPアドレスを確認するとホストPCと同じネットワークに接続されていることが確認できました。
+
+```
+$ ip a
+1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
+ link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
+ inet 127.0.0.1/8 scope host lo
+ valid_lft forever preferred_lft forever
+ inet6 ::1/128 scope host
+ valid_lft forever preferred_lft forever
+2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
+ link/ether 52:54:00:2c:7f:3d brd ff:ff:ff:ff:ff:ff
+ inet 192.168.11.10/24 brd 192.168.11.255 scope global noprefixroute dynamic eth0
+ valid_lft 172756sec preferred_lft 172756sec
+```
