+Una Shiled V2S付属の温湿度・気圧・加速度センサのデータをSigfox経由で収集する
Changes in tags
Changes in body
Source | HTML | Preview
@@ -0,0 +1,160 @@
+[Una Shiled V2Sの測定データをWebhookで受け取る](https://qiita.com/yoronneko/items/c568308dadff574efcc6)の続きです。
+
+Sigfoxの開発ボードUna Shiled V2Sには、ボッシュの温湿度気圧センサBME280と、NXPの加速度センサMMA8451が搭載されていますが、公開されているArduinoサンプルプログラムはBME280のセンシングデータをSigfoxネットワークに送信するところまでです。今回は、BME280とMMA8451のセンシングデータをSigfoxに送信して、そのデータをwebhookにて送信し、データを蓄積するところまでを考えてみます。
+
+![sigfox-unashield-temp-humid-accel.jpg](https://qiita-image-store.s3.amazonaws.com/0/122661/fa27520f-b834-c79c-e68d-7b2300839fad.jpeg)
+
+Una Shieldと、Arduino Uno(またはその互換ボード)と、USB電源を繋いでおいておくだけで自動的に温度、湿度、気圧、ボードの傾き(加速度センサ)をクラウドに送信することができます。Sigfoxネットワークの送信回数制限により1日に収集できる情報は140回までになりますが、それでも15分おきにこれらの情報を収集できるのは楽しいです。
+
+1回に送信できる内容は12バイトまでです。そのため、温度、湿度、そして気圧をそのまま2バイト整数で、xyz方向の傾きを表す3次元加速度をそれぞれ10倍した後に2バイト整数にして、合計12バイトにします。
+
+## Arduino IDEへのBME280ライブラリとMMA8451ライブラリの導入
+
+Adafruit社の[Adafruit Unified Sensor Driver](https://github.com/adafruit/Adafruit_Sensor)、[Adafruit BME280 Library](https://github.com/adafruit/Adafruit_BME280_Library)、および[Adafruit MMA8451 Accelerometer Driver](https://github.com/adafruit/Adafruit_MMA8451_Library)のそれぞれで、「Clone or download」ボタンを押し「Download ZIP」でライブラリをダウンロードします。
+
+Arduino IDEの「スケッチ」「ライブラリをインクルード」「.ZIP形式のライブラリをインクルード...」の順に選択して、上述の3つのZIPライブラリを順にインクルードします。
+
+次に「ファイル」「新規作成」を選び次のプログラムを入力します。
+
+```c
+#include <Wire.h>
+#include <SPI.h>
+#include <Adafruit_Sensor.h>
+#include <Adafruit_BME280.h>
+#include <Adafruit_MMA8451.h>
+#include <SIGFOX.h>
+
+/*
+#define BME_SCK 13
+#define BME_MISO 12
+#define BME_MOSI 11
+#define BME_CS 10
+*/
+
+Adafruit_BME280 bme;
+Adafruit_MMA8451 mma = Adafruit_MMA8451();
+
+static const String device = "";
+static const bool useEmulator = false;
+static const bool echo = true;
+static const Country country = COUNTRY_JP;
+static UnaShieldV2S transceiver(country, useEmulator, device, echo);
+
+void setup() {
+ Serial.begin(9600);
+ if (!bme.begin(0x76)) stop("BME280 is missing.");
+ if (!mma.begin(0x1c)) stop("MMA8451 is missing.");
+ mma.setRange(MMA8451_RANGE_2_G);
+ if (!transceiver.begin()) stop("Unable to init SIGFOX module.");
+}
+
+void loop() {
+ float Temp = bme.readTemperature();
+ float Press = bme.readPressure() / 100.0F;
+ float Humid = bme.readHumidity();
+ sensors_event_t event;
+ mma.getEvent(&event);
+ float x = event.acceleration.x;
+ float y = event.acceleration.y;
+ float z = event.acceleration.z;
+ static int counter = 0;
+
+ word sTemp = Temp * 1.0;
+ word sHumid = Humid * 1.0;
+ word sPress = Press * 1.0;
+ word sx = x * 10.0;
+ word sy = y * 10.0;
+ word sz = z * 10.0;
+
+ Serial.print("Temp = "); Serial.print(sTemp); Serial.println(" degC");
+ Serial.print("Humid = "); Serial.print(sHumid); Serial.println(" %");
+ Serial.print("Press = "); Serial.print(sPress); Serial.println(" hPa");
+ Serial.print("x = "); Serial.print(sx); Serial.println(" x 10^(-1) m/s^2");
+ Serial.print("y = "); Serial.print(sy); Serial.println(" x 10^(-1) m/s^2");
+ Serial.print("z = "); Serial.print(sz); Serial.println(" x 10^(-1) m/s^2");
+
+ // format:
+ // temp::int:16:little-endian humid::int:16:little-endian \
+ // press::int:16:little-endian x::int:16:little-endian \
+ // y::int:16:little-endian z::int:16:little-endian
+ String msg = transceiver.toHex(sTemp)
+ + transceiver.toHex(sHumid)
+ + transceiver.toHex(sPress)
+ + transceiver.toHex(sx)
+ + transceiver.toHex(sy)
+ + transceiver.toHex(sz) ;
+ Serial.println(msg);
+ if (!transceiver.sendMessage(msg)) Serial.println("Send failed.");
+ counter++;
+ Serial.println("Waiting 15 minutes..."); delay(900000);
+}
+/*
+Temp = 25 degC
+Humid = 35%
+Press = 990 hPa
+x = 8 x 10^(-1) m/s^2
+y = 4 x 10^(-1) m/s^2
+z = 97 x 10^(-1) m/s^2
+19002300de03080004006100
+ */
+```
+
+このプログラムをコンパイルしてArduino Uno+Una Shieldのボードに転送します。
+
+## Sigfox Backend Cloudでのwebhookの設定
+
+[Sigfox Backend Cloud](https://backend.sigfox.com/auth/login)にログインして、
+上部の「DEVICE TYPE」、Name欄のUnabiz、左側の「CALLBACKS」、右側の「New」の順にクリックして、Custom payload欄に
+
+```
+temp::int:16:little-endian humid::int:16:little-endian press::int:16:little-endian x::int:16:little-endian y::int:16:little-endian z::int:16:little-endian
+```
+
+を入力します。そして、Body欄には
+
+```json
+{
+ "device": "{device}",
+ "time":"{time}",
+ "station":"{station}",
+ "rssi":"{rssi}",
+ "snr":"{snr}",
+ "data":"{data}",
+ "seq": "{seqNumber}",
+ "temp":"{customData#temp}",
+ "humid":"{customData#humid}",
+ "press":"{customData#press}",
+ "x":"{customData#x}",
+ "y":"{customData#y}",
+ "z":"{customData#z}"
+}
+```
+
+とします。その他の設定やwebhook受け取り方は[Una Shiled V2Sの測定データをWebhookで受け取る](https://qiita.com/yoronneko/items/c568308dadff574efcc6)を参考にしてください。
+
+## 終わりに
+
+Arduino Uno、Una Shileid、USB電源を接続したボードの情報が次のように収集されるはずです。
+
+```
+ device: xxxxxx
+ time: xxxxxxxxxx
+ station: 50E3
+ rssi: -123.00
+ snr: 9.48
+ data: 11003600f003f4fff1ff5f00
+ seq: 2791
+ temp: 17
+ humid: 54
+ press: 1008
+ x: -12
+ y: -15
+ z: 95
+```
+
+これは、気温がセ氏17度、相対湿度が54%、気圧が1008 hPaであることを示しています。また、x, y, z方向の加速度がそれぞれ-1.2 m/s^2, -1.5 m/s^2, 9.5 m/s^2であることを示していますが、重力加速度は9.8 m/s^2なので、ボードが少しだけ傾いていることがわかります。
+
+![sigfox-callback-announce.jpg](https://qiita-image-store.s3.amazonaws.com/0/122661/25651aa1-2128-53c4-9ade-ff125f7e261b.jpeg)
+

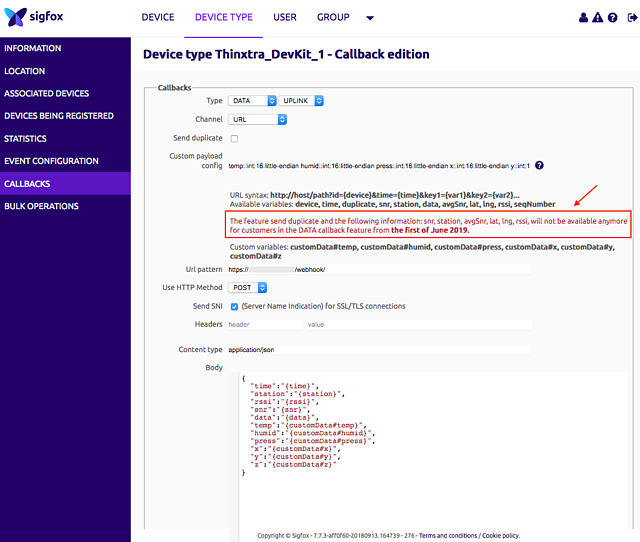

+久しぶりにSigfox Backend Cloudにログインしたら「The feature send duplicate and the following information: snr, station, avgSnr, lat, lng, rssi, will not be available anymore for customers in the DATA callback feature from the first of June 2019.」のメッセージが赤で表示されていました。信号対雑音電力比(snr)や信号強度(rssi)が来年6月初旬から表示されなくなるそうです。また、「Send duplicate」をオンにするとsnrやrssiやstationの異なるデータも表示され、3回の送信を異なる3基地局で受信していることがわかりましたが、これもなくなるそうです。この先に、信号対雑音電力比と非公開の基地局位置とをSigfoxネットワーク処理して、マルチラテレーションなどによりユーザ位置を推定するサービスにつながることを期待しています。
+
