+## 背景
+・開発環境/ランタイムのアプリ依存は完全に排除することは非常に困難。
+・ROSアプリによっては特定のversionやpackageに依存する。(例えば、melodic依存など)
+・docker使えば、上記は排除できるし、アプリ提供者がシステムを気にしなくてもいい。
+・開発環境もランタイムもアプリごとに自由だし、界面もdockerでわかりやすい。
+
+## ここで試してみること
+1. ROSノードを複数のdockerで起動して通信できることを確認する。
+2. ROS2ノードを複数のdockerで起動して通信できることを確認する。
+3. ROS/ROS2ノードを複数のdockerで起動し、ros1_bridgeを利用してROS/ROS2間で通信できることを確認する。
+(*) ROSのrosmasterはhostで動作させることにする。他のROS/ROS2ノードはすべてdockerでの実行。
+
+## 環境
+Host Linux: Ubuntu16.04.5 LTS
+Docker: 18.09.0, build 4d60db4
+Host Linux ROS version: kinetic
+
+## Docker imageの準備
+Host LinuxのROS及びdocker自体のインストール設定は省きます。(ググればOK)
+
+```
+docker pull ros:kinetic
+docker pull ros:melodic
+docker pull osrf/ros2:bouncy-desktop
+docker pull osrf/ros2:bouncy-ros1-bridge
+
+docker images
+REPOSITORY TAG IMAGE ID CREATED SIZE
+ros melodic 9425ec5f7a7f 3 days ago 1.27GB
+osrf/ros2 bouncy-ros1-bridge 495f9879df9e 2 weeks ago 1.2GB
+osrf/ros2 bouncy-desktop 3e9aa775362d 2 weeks ago 2.41GB
+ros kinetic 6f91828bbf93 4 weeks ago 1.19GB
+```
+

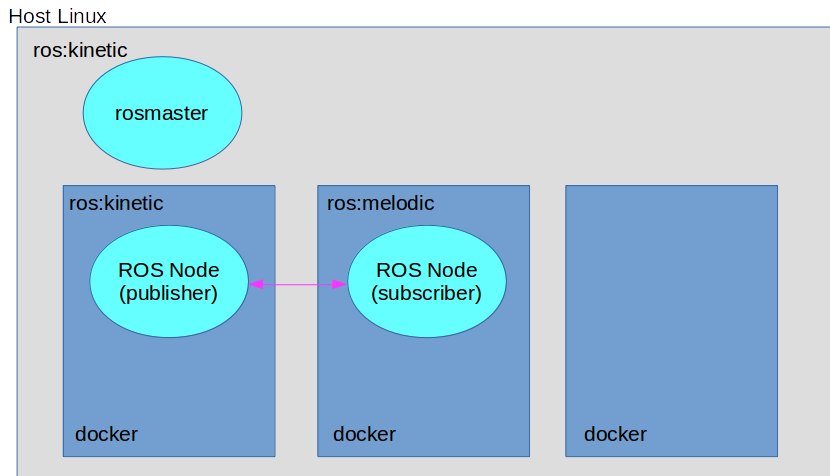

+### 1. ROSノード複数Docker通信
+[Overview]
+![image.png](https://qiita-image-store.s3.amazonaws.com/0/112819/b7ec6953-3ef8-c6ba-89ab-5e744bb906fb.png)
+
+[Procedure]
+1-1. Host Linuxでroscore起動
+
+```
+# docker networkを利用するので以下の設定でroscoreを起動する。
+export ROS_MASTER_URI=http://172.17.0.1:11311
+export ROS_IP=172.17.0.1
+roscore
+...
+```
+
+1-2. ros:kinecit dockerでpublisher起動
+
+```
+# docker ros:kinetic start
+docker run -it 6f91828bbf93
+
+# net-tools install (IP addressを念の為確認するため)
+apt update
+apt install net-tools
+ifconfig
+
+# ROS IP setting
+export ROS_MASTER_URI=http://172.17.0.1:11311
+export ROS_IP=172.17.0.2
+
+# topic publish start
+rostopic pub -r 10 /chatter std_msgs/String "this is ros:kinetic"
+```
+
+1-3. ros:melodic dockerでsubscliber起動
+
+```
+# docker ros:melodic start
+docker run -it 9425ec5f7a7f
+
+# net-tools install (IP addressを念の為確認するため)
+apt update
+apt install net-tools
+ifconfig
+
+# ROS IP setting
+export ROS_MASTER_URI=http://172.17.0.1:11311
+export ROS_IP=172.17.0.3
+
+# topic publish start
+root@c489bf255877:/# rostopic echo /chatter
+data: "this is ros:kinetic"
+
+...
+```
+
+(当然ですが、)ROSノード間でPub/Sub通信できていることが確認できました。
+
+### 2. ROS2ノード複数Docker通信
+[Overview]
+![image.png](https://qiita-image-store.s3.amazonaws.com/0/112819/4c9c2c46-345f-b0a9-ee65-915e5c1ff0d3.png)
+
+2-1. ros2:bouncy-desktop dockerでpublisher起動
+
+```
+# docker ros2:bouncy-desktop start
+docker run -it 3e9aa775362d
+
+# topic publish start
+ros2 topic pub /chatter std_msgs/String "data: this is ros2:bouncy-desktop"
+publisher: beginning loop
+publishing #1: std_msgs.msg.String(data='this is ros2:bouncy-desktop')
+```
+
+2-2. ros2:bouncy-desktop dockerでsubscriber起動
+
+```
+# docker ros2:bouncy-desktop start
+docker run -it 3e9aa775362d
+
+# topic subscriber start
+ros2 topic echo /chatter std_msgs/String
+data: this is ros2:bouncy-desktop
+```
+
+ROS2ノードでdocker間通信ができました。
+

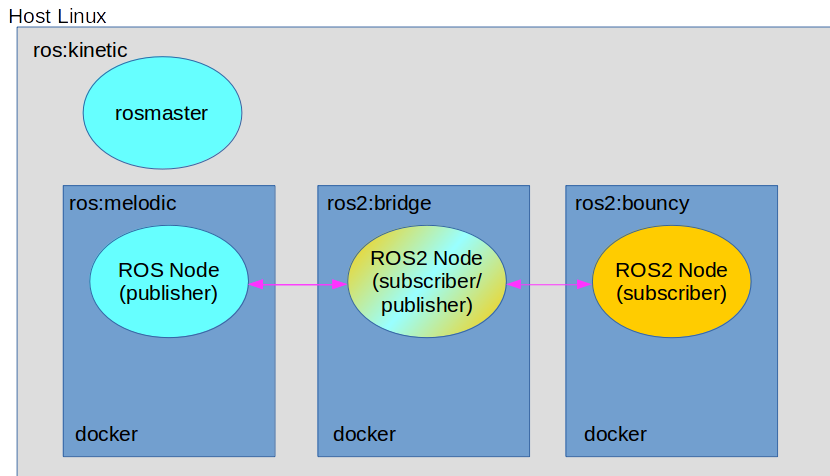

+### 3. ROS/ROS2ノード複数Docker通信
+[Overview]
+![image.png](https://qiita-image-store.s3.amazonaws.com/0/112819/91dcbd00-0380-f07f-2dc1-ab66ba2fc110.png)
+
+3-1. Host Linuxでroscore起動
+
+```
+# docker networkを利用するので以下の設定でroscoreを起動する。
+export ROS_MASTER_URI=http://172.17.0.1:11311
+export ROS_IP=172.17.0.1
+roscore
+...
+```
+
+3-2. ros:melodic dockerでpublisher起動
+
+```
+# docker ros:melodic start
+docker run -it 9425ec5f7a7f
+
+# net-tools install (IP addressを念の為確認するため)
+apt update
+apt install net-tools
+ifconfig
+
+# ROS IP setting
+export ROS_MASTER_URI=http://172.17.0.1:11311
+export ROS_IP=172.17.0.2
+
+# topic publish start
+rostopic pub /chatter std_msgs/String "this is ros:melodic"
+```
+
+3-3. docker ros2:bouncy-ros1-bridge start
+
+```
+# docker ros2:bouncy-ros1-bridge start
+docker run -it 495f9879df9e
+
+# net-tools install (IP addressを念の為確認するため)
+apt update
+apt install net-tools
+ifconfig
+
+# ROS IP setting
+export ROS_MASTER_URI=http://172.17.0.1:11311
+export ROS_IP=172.17.0.5
+
+# ROS/ROS2 bridge start
+ros2 run ros1_bridge dynamic_bridge /chatter std_msgs/String
+created 1to2 bridge for topic '/chatter' with ROS 1 type 'std_msgs/String' and ROS 2 type 'std_msgs/String'
+```
+
+3-4. ros2:bouncy-desktop dockerでsubscriber起動
+
+```
+# docker ros2:bouncy-desktop start
+docker run -it 3e9aa775362d
+
+# topic subscriber start
+ros2 topic echo /chatter std_msgs/String
+data: this is ros:melodic
+```
+
+ROS bridgeを利用して、docker間でROS/ROS2通信を確認できました。
+
+ということで、dockerを使えばROS分散型開発が簡単にできる。
