+以下の記事のメモ。図はオリジナルのサイトから引用。
+
+https://cloud.google.com/blog/big-data/2017/06/life-of-a-bigquery-streaming-insert
+

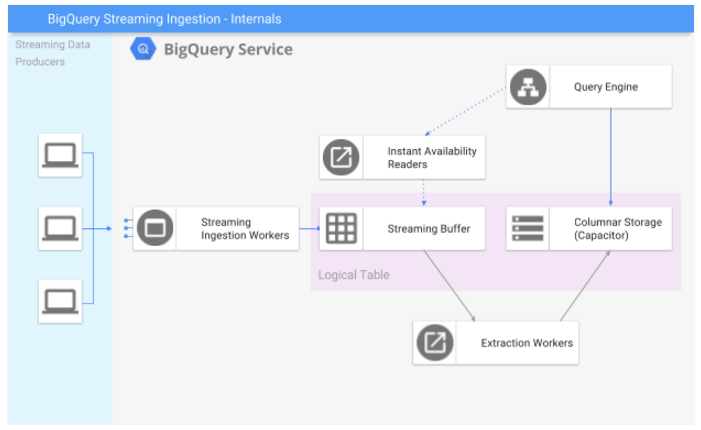

+#Streaming Insertのダイアグラム
+
+![スクリーンショット 2017-07-23 22.54.29.png](https://qiita-image-store.s3.amazonaws.com/0/95399/cb3b022d-a366-90b0-02b5-c4852c8ff71f.png)
+
+| コンポーネント | 概要 |
+|:-:|:---|
+| Streaming data producers | BigQueryへストリーミングデータを送るアプリケーション |
+| Streaming Ingestion Workers | ストリーミングデータをStreaming Bufferへ入れて、成功・失敗のレポートを行う。 |
+| Streaming Buffer | 最近インサートした行を維持するバッファであり、ハイスループットで書き込むために最適化する |
+| Instant availability reader | クエリエンジンがストリーミングバッファから直接レコードを読み込むことを可能にする |
+| Columnar storage | データはカラムナフォーマットのテーブルに関連付けられる。 |
+| Extraction worker | バッファされたレコードのグループを集めて、カラムナフォーマットへ変換し、データをBigQueryの管理するストレージへコミットする処理 |
+| Query Engine | Dremel|
+
+クエリのライフサイクルは以下の3ステージからなる。
+
+#Stage1 データソースからの挿入
+- ユーザはtabledata.insertAllメソッドでBigQueryにストリーミングインサートを送信。このインサートは認可情報などをヘッダに加えてJSONフォーマットで送られる。
+- 1つのinsertAll呼び出しは1つもしくは複数のレコードが含まれている。
+- batch factorとして、いくつの行が1つのinsertAll呼び出しに含まれているか参照することができる。
+- インサートは、Streaming Workerによって受信し、処理され、insertAllペイロードの各レコードをストリーミングバッファに保存するために必要な呼び出しを行う。
+- workerはinsertAllリクエストの成功/失敗のレポートを行い、ペイロードはより詳細な個々のレコードのステータスを含む。
+- insert workerがそれを確認すると、データはstreaming bufferにコミットされる。
+- stream buffer storageはカラムナストレージよりもハイスループットでの書き込みが行われるように最適化される。このときのデータは堅牢だが、管理されたストレージより可用性の面で多くの制限がある。
+
+#Stage2 クエリ
+- Streaming bufferに届いたレコードは数分間そこに滞在し、この期間レコードはバッファされる。この段階でテーブルにクエリを発行することは可能。
+- Instant Availability Readerはワーカーがquery engineからバッファされたレコードを読み取ることを可能としている。
+
+※instant availability経由でデータを読むのは管理されたストレージから読むよりも遅くなる。これはデータのロケーション(streaming bufferはquery treeよりも遠いところにある)とストレージフォーマット、並列性が要因である。
+
+#Stage3
+- extraction workerはバッファからレコードを集め、カラムナフォーマットへ書き込む。
+- extraction workerはカラムナストレージへ効率的なバッチを作成しようとするので、テーブルに到着するレコードやストリーミングレコードのボリュームは、これらの抽出が行われる頻度に影響される。
+- レコードは抽出されると、garbageとマークされ、streaming bufferから削除される。
+- 管理されたストレージへコミットされたレコードのグループとして、それらは複数のデータセンターにレプリカされ、アーカイブされる。
+
+
