+今回は個人の趣味で書いています。
+製造業では**一切役立たない技術**ですので、ご注意ください。
+
+![01.png](https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/264781/67ef0a65-cb30-9611-8c3b-0b7733cdd81b.png)
+
+※本稿は[【Zoom】Pythonデータ分析勉強会#13 その1](https://pythondata.connpass.com/event/146737/)の発表資料です。
+
+#男の子の憧れ
+プラモデルって楽しいですよね。私も小学校の頃はよく作っていました。
+
+そして、プラモデルを作る男の子はよく憧れます、それは...
+「プラモデルの**主砲**からドンッ!と発射させたい」
+
+ガンプラでいえば、ビームライフルやメガ粒子砲。
+戦車でいえば、主砲。これらを発射させたいと思うわけです。
+
+もちろん、BB弾などではなく、**ビームや火球**が出るようなエフェクトを
+再現したいと熱烈に思います。
+
+そこで、AIの力を借りてこれを実現してみました。
+
+#何をしたのか?
+

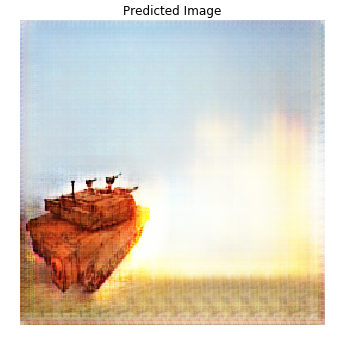

+CycleGANを使って、プラモデルの写真から主砲を発射させました。
+
+![02.png](https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/264781/a4b41aba-fba3-d335-b606-0963879c6486.png)
+
+(元画像は[こちら](https://hobbycom.jp/my/b500e6af02/photo/products/36643))
+
+プラモデルの写真を撮り、CycleGANで処理することにより、
+主砲が発射されたような画像が生成されます。
+
+#CycleGAN
+今回使ったCycleGANは、2年前に発表された少し古い手法ですが、集める画像の
+構図に制約がないために非常に使いやすい手法です。
+
+CycleGANの威力は、以下の動画を見れば一目瞭然だと思います。
+
+<blockquote class="twitter-tweet"><p lang="ja" dir="ltr">店舗向けにこういうAR演出装置作るのありだな。iOS13入れたiPhoneと箱とディスプレイあれば作れるから、かなり安価で作れるはず。<br><br> <a href="https://t.co/b1GvDnhWOc">pic.twitter.com/b1GvDnhWOc</a></p>&mdash; KAJI / MESON CEO 😎 (@kajikent) <a href="https://twitter.com/kajikent/status/1159282037162799104?ref_src=twsrc%5Etfw">August 8, 2019</a></blockquote> <script async src="https://platform.twitter.com/widgets.js" charset="utf-8"></script>
+
+(twitterより転載)
+
+この動画では、使った手法は明記されておりませんが、CycleGANもしくは
+その進化系の手法だと思われます。
+
+CycleGANは、端的にいうと、パターンAとパターンBの画像を適当に集めて
+学習させれば、A-B間を変換するジェネレーターが勝手に構築されます。
+
+上記の動画でいうと、パターンAは「人の腕」、パターンBは「サイボーグの腕」
+の動画を集めてこれば「人の腕」→「サイボーグの腕」への変換ジェネレーターが
+構築されます。詳しくは以下の記事を参考にしてください。
+https://qiita.com/itok_msi/items/b6b615bc28b1a720afd7
+
+##データ
+今回のチャレンジでいうと、パターンAは「プラモデルの写真」、パターンBは
+「実弾を打つ戦車の写真」です。これらをCycleGANで学習させれば
+
+「プラモデルの写真」→「**実弾を打つ**プラモデルの写真」
+
+への変換が可能になります。
+
+[こちら](https://ledge.ai/cyclegan/)の記事によると、写真の構図は「拡大や縮小が混じったもの」や
+「関係ないもの」が映ったものが良いらしいので、それらを意識して
+以下の枚数を集めました。
+
+||枚数|
+|---|---|
+|プラモデルの写真|153|
+|実弾を打つ戦車の写真|114|
+
+#CycleGAN on TensorFlow
+CycleGANは、著者から[コード](https://github.com/junyanz/CycleGAN)が公開されていますが、Colabで動かすことを
+念頭に置き、今回はTensorFlowのチュートリアルのコードをいじって
+学習させました。
+https://www.tensorflow.org/beta/tutorials/generative/cyclegan
+
+いじる部分は
+
+```python
+def preprocess_image_train(image, label):
+ image = random_jitter(image)
+ image = normalize(image)
+ return image
+
+def preprocess_image_test(image, label):
+ image = normalize(image)
+ return image
+
+train_horses = train_horses.map(
+ preprocess_image_train, num_parallel_calls=AUTOTUNE).cache().shuffle(
+ BUFFER_SIZE).batch(1)
+
+train_zebras = train_zebras.map(
+ preprocess_image_train, num_parallel_calls=AUTOTUNE).cache().shuffle(
+ BUFFER_SIZE).batch(1)
+
+test_horses = test_horses.map(
+ preprocess_image_test, num_parallel_calls=AUTOTUNE).cache().shuffle(
+ BUFFER_SIZE).batch(1)
+
+test_zebras = test_zebras.map(
+ preprocess_image_test, num_parallel_calls=AUTOTUNE).cache().shuffle(
+ BUFFER_SIZE).batch(1)
+```
+
+の部分を以下のように変更しました。
+
+```python
+from google.colab import drive
+drive.mount('/content/drive')
+%cd /content/drive//My Drive/CycleGAN
+
+import glob
+import numpy as np
+
+# プラモ
+koma_dir = "puramo/*.jpg"
+koma_labels = np.ones(153)
+koma_filenames = glob.glob(koma_dir) # filenameのリスト取得 (CSVとかから読んでも良い)
+train_horses = tf.data.Dataset.from_tensor_slices((koma_filenames, koma_labels))
+
+# 実弾発射
+gold_dir = "heat/*.jpg"
+gold_labels = np.zeros(114)
+gold_filenames = glob.glob(gold_dir) # filenameのリスト取得 (CSVとかから読んでも良い)
+train_zebras = tf.data.Dataset.from_tensor_slices((gold_filenames, gold_labels))
+
+# test
+test_dir = "test/*.jpg"
+test_labels = np.zeros(11)
+test_filenames = glob.glob(test_dir) # filenameのリスト取得 (CSVとかから読んでも良い)
+test_horses = tf.data.Dataset.from_tensor_slices((test_filenames, test_labels))
+
+test_zebras = train_zebras
+
+def preprocess_image_train(image, label):
+ image = tf.image.decode_jpeg(tf.io.read_file(image))
+ image = random_jitter(image)
+ image = normalize(image)
+ return image
+
+def preprocess_image_test(image, label):
+ image = tf.image.decode_jpeg(tf.io.read_file(image))
+ image = test_jitter(image)
+ image = normalize(image)
+ return image
+```
+
+Googleドライブにマウントした後に、プラモデルの写真153枚と実弾を打つ
+写真114枚、テスト画像11枚を読み込んでいます。
+
+TensorFlowのデータ読み込みは以下の記事を参考にしました。
+https://qiita.com/S-aiueo32/items/c7e86ef6c339dfb013ba
+

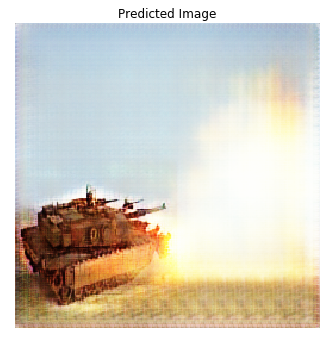

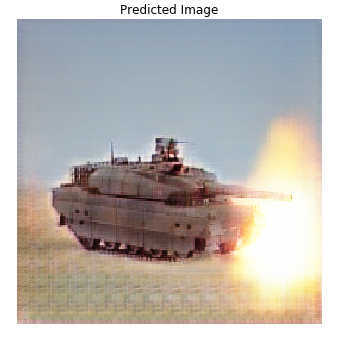

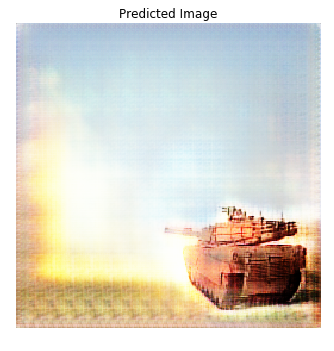

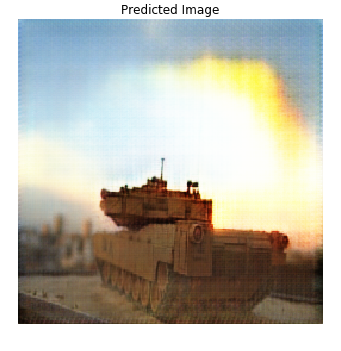

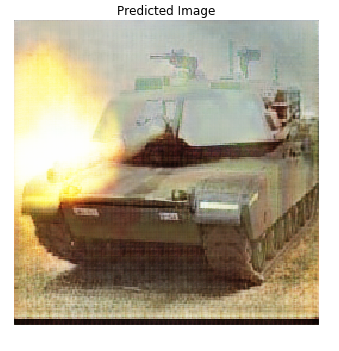

+#結果
+著作権の関係で、元画像を掲載するのは避けますが、基本的に背景は
+無地なものです。
+
+![01.png](https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/264781/67ef0a65-cb30-9611-8c3b-0b7733cdd81b.png)
+![02.png](https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/264781/a4b41aba-fba3-d335-b606-0963879c6486.png)
+![03.png](https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/264781/728c6e9c-893d-0a06-ed56-8c5e2ff58968.png)
+![03_.png](https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/264781/dd4ef2d0-cf25-cc0f-f099-154b89a45583.png)
+![05.png](https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/264781/d1a1f223-9519-a743-2bb6-17bae37da39b.png)
+![001.png](https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/264781/365e55c4-b388-b49d-d263-3b5dc7d52187.png)
+
+ちなみにEpochは70。Colabで約2時間あれば学習完了です。
+
+冒頭でご紹介したPythonデータ分析勉強会では、元画像をお見する
+予定です。
+

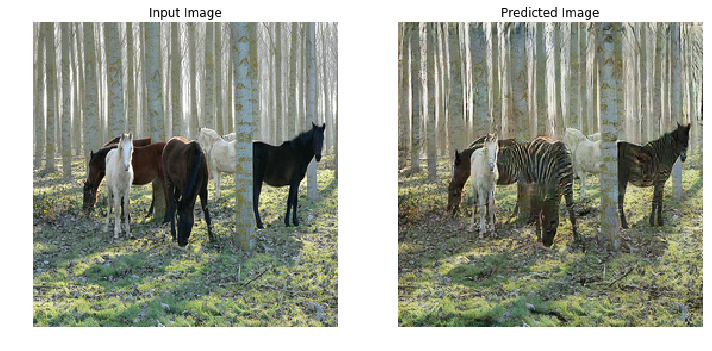

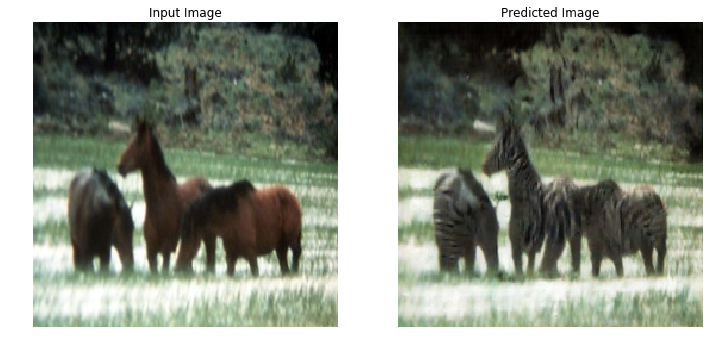

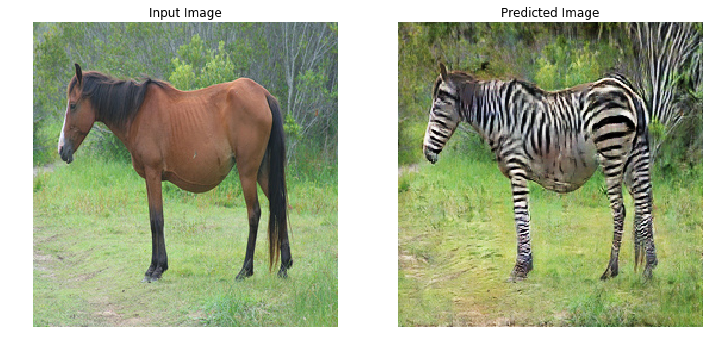

+#おまけ

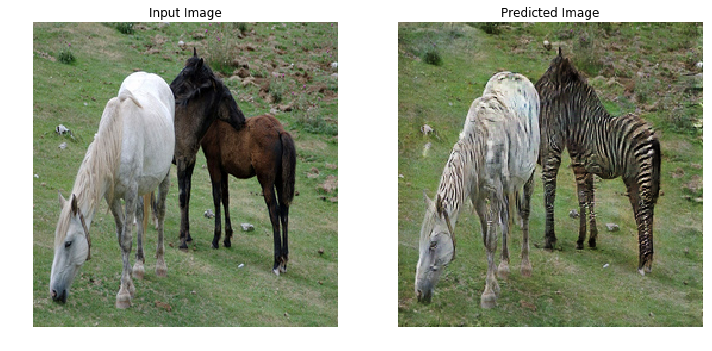

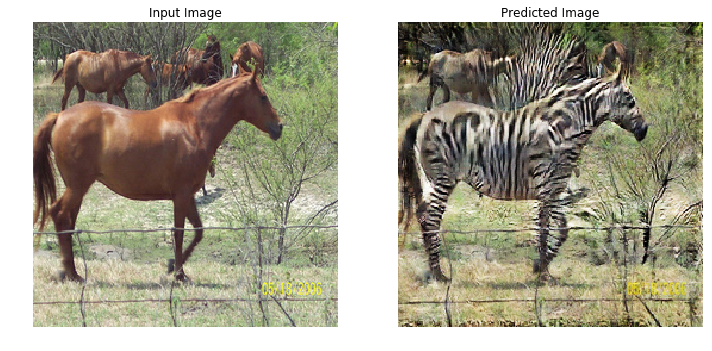

+ちなみに、TensorFlowのチュートリアルをColabで**200エポック(46時間)**回すと
+以下のような画像が生成されます。
+![image.png](https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/264781/4febd600-dbe4-8f9b-7f74-80edde499488.png)
+![image.png](https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/264781/5d2ea1be-0724-e7e3-ddcb-1a3eb50a9f4b.png)
+![image.png](https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/264781/255b8462-0ee6-62a2-7a8c-cdb083f4ea1e.png)
+![image.png](https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/264781/9bfa6817-2199-44e0-0fa5-f20a16ce3f3a.png)
+![image.png](https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/264781/3a3af90c-16b6-0b42-995c-c4e06bce3c17.png)
+
+
+凄いですね!
+Colabに余裕がある人はやってみては、いかがでしょうか。
+
+このチュートリアル、Googleドライブにマウントすることで、ちゃんとcheckpointと
+モデルを保存してくれます。そのため、Colabの12時間ルールを超えて学習させることが
+可能です。
+
+#まとめ
++ CycleGANはデータ集めが非常に**楽**。
++ TensorFlowのチュートリアルを使えば、誰でも気軽に使える。
++ スポーツの中継とかでも使える技術だと思う。
