【テンプレート公開】CloudFormationでVPCを構築するネステッドスタック構成を完全解説

AWSのインフラをCloudFormationで管理していると、
「テンプレートが肥大化して保守しづらい」「環境ごとに微妙に設定が違う」
――そんな悩みを感じたことはないでしょうか。

特にVPCは必ずと言っていいほど構築するので、
再利用可能なテンプレートがあるだけで運用効率が段違いです。

前回はネステッドスタックを使ったテンプレートの考え方を紹介しました。
本記事では、実務でそのまま使えるよう調整したテンプレートを公開します。

1. CloudFormationとは？

CloudFormationは「AWSリソースをテンプレートで定義して、まとめて管理できるサービス」です。
概念やテンプレート構造の基礎は、以下の記事で“たとえ”も交えて解説しています。

2. ネステッドスタックとは？

VPC、EC2、セキュリティグループ、IAMなどを責務ごとに別テンプレートへ分割し、
それらを親スタックが呼び出してまとめる仕組みが「ネステッドスタック（Nested Stack）」です。
詳細は以下を参照ください。

3. VPC構築テンプレート

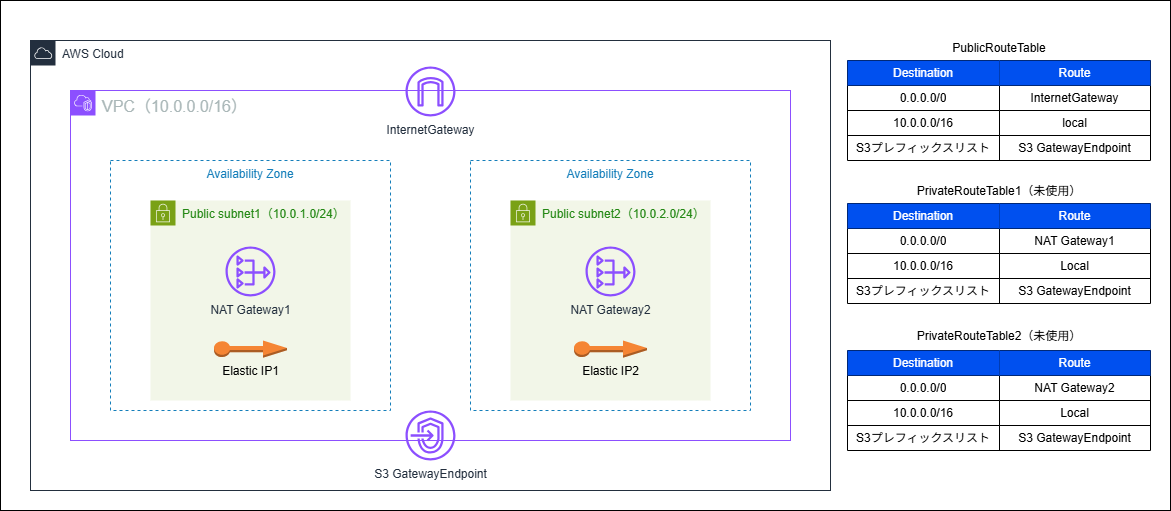

以下に本記事で公開する VPC 構築テンプレートの概要を示します。

構成イメージ

Root Stack (network-root.yml)   → Parameters と Outputs を集約
  └── Child Stack (network-core.yml) → 実リソース作成
        ├── VPC
        ├── Public Subnet(s)
        ├── Private Subnet(s)
        ├── Internet Gateway
        ├── NAT Gateway (auto / force / never)
        ├── RouteTable + Route
        └── S3 Gateway Endpoint

network-root.yml（親スタック）

AWSTemplateFormatVersion: 2010-09-09
Description: |
  CloudFormation template with VPC, Subnets, IGW, NAT Gateway, S3 Endpoint, and CIDR validation

Parameters:
  SystemCode:  { Type: String, Description: "Unique identifier for the system" }
  Environment: { Type: String, Description: "Deployment environment (e.g., dev, stg, prod)" }

  ChildTemplateS3Url:
    Type: String
    Description: S3 URL of the child stack (beex-vpc-standard-network-core.yml)
    AllowedPattern: '^https://.+\.amazonaws\.com/.+\.(yml|yaml|json)$'
    ConstraintDescription: "Must be an HTTPS S3 URL to a .yml/.yaml/.json template."

  VPCCidr:
    Type: String
    Description: CIDR block for the VPC
    Default: 10.0.0.0/16
    AllowedPattern: '^([0-9]{1,3}\.){3}[0-9]{1,3}/[0-9]{1,2}$'
    ConstraintDescription: "CIDR block must be in the format 'x.x.x.x/x', where x is a number."

  AzCount:
    Type: Number
    Default: 2
    AllowedValues: [1, 2, 3]
    Description: "Number of AZs to use (maximum 3)"

  PublicSubnetCount:
    Type: Number
    Default: 2
    AllowedValues: [0, 1, 2, 3]
    Description: "Number of public subnets (recommended to be equal to or less than the number of availability zones)"

  PrivateSubnetCount:
    Type: Number
    Default: 2
    AllowedValues: [0, 1, 2, 3]
    Description: "Number of private subnets (recommended to be equal to or less than the number of availability zones)"

  CreateInternetGateway:   { Type: String, Default: "true",  AllowedValues: ["true","false"] }
  CreateS3GatewayEndpoint: { Type: String, Default: "true",  AllowedValues: ["true","false"] }

  NatCreationPolicy:
    Type: String
    Default: auto
    AllowedValues: [auto, force, never] # NAT生成方針（auto=同AZPrivate必須／force=強制／never=作成しない）
    Description: |
      auto  = Create NAT only when the Private is in the same AZ |
      force = Create NAT even without Private |
      never = Do not create NAT

Conditions:
  HasPublic:  !Not [!Equals [!Ref PublicSubnetCount, 0]]  # public-subnet を作らない場合、子の Outputs.PublicSubnetIds が存在しないため、!GetAtt が失敗する。Condition で回避するためのフラグ。
  HasPrivate: !Not [!Equals [!Ref PrivateSubnetCount, 0]] # private-subnet を作らない場合、子の Outputs.PrivateSubnetIds が存在しないため、!GetAtt でエラーになる。Condition で回避するためのフラグ。

Metadata:
  AWS::CloudFormation::Interface:
    # パラメータの並び順
    ParameterGroups:
      - Label:
          default: "Project Configuration"
        Parameters:
          - SystemCode
          - Environment
          - ChildTemplateS3Url
          - VPCCidr
          - AzCount
          - PublicSubnetCount
          - PrivateSubnetCount
          - CreateInternetGateway
          - CreateS3GatewayEndpoint
          - NatCreationPolicy

Resources:
  NetworkStack:
    Type: AWS::CloudFormation::Stack
    Properties:
      TemplateURL: !Ref ChildTemplateS3Url
      Parameters:
        SystemCode:              !Ref SystemCode
        Environment:             !Ref Environment
        VPCCidr:                 !Ref VPCCidr
        AzCount:                 !Ref AzCount
        PublicSubnetCount:       !Ref PublicSubnetCount
        PrivateSubnetCount:      !Ref PrivateSubnetCount
        CreateInternetGateway:   !Ref CreateInternetGateway
        CreateS3GatewayEndpoint: !Ref CreateS3GatewayEndpoint
        NatCreationPolicy:       !Ref NatCreationPolicy

Outputs:
  VpcId:
    Description: "VPC ID"
    Value: !GetAtt NetworkStack.Outputs.VpcId
    Export:
      Name: !Sub "${AWS::StackName}-vpc-id"

  PublicSubnetIds:
    Description: "Public Subnet IDs (CSV)"
    Condition: HasPublic
    Value: !GetAtt NetworkStack.Outputs.PublicSubnetIds
    Export:
      Name: !Sub "${AWS::StackName}-public-subnet-ids"

  PrivateSubnetIds:
    Description: "Private Subnet IDs (CSV)"
    Condition: HasPrivate
    Value: !GetAtt NetworkStack.Outputs.PrivateSubnetIds
    Export:
      Name: !Sub "${AWS::StackName}-private-subnet-ids"

親スタックの主なポイント

セクション	内容
Parameters	環境名・システムコード・子テンプレURL・VPC設定など
Conditions	Public/Private サブネットの有無を判定
Resources	子スタックをAWS::CloudFormation::Stackとして呼び出す
Outputs	子スタックのOutputsをExport（空値回避条件付き）

Outputs（親スタックでExport）

Output名	内容	Condition	Export名
VpcId	作成されたVPCのID	常に出力	${AWS::StackName}-vpc-id
PublicSubnetIds	PublicサブネットID（CSV）	Publicが1つ以上	${AWS::StackName}-public-subnet-ids
PrivateSubnetIds	PrivateサブネットID（CSV）	Privateが1つ以上	${AWS::StackName}-private-subnet-ids

network-core.yml（子スタック）

AWSTemplateFormatVersion: 2010-09-09
Description: Network nested stack (VPC/Subnets/IGW/NAT/S3 GW Endpoint)
# Parent=parameter hub / Child=resource creation.

Parameters:
  SystemCode:  { Type: String }
  Environment: { Type: String }

  VPCCidr: { Type: String }
  AzCount: { Type: Number, AllowedValues: [1,2,3] }

  PublicSubnetCount:  { Type: Number, AllowedValues: [0,1,2,3] }
  PrivateSubnetCount: { Type: Number, AllowedValues: [0,1,2,3] }

  CreateInternetGateway:   { Type: String, AllowedValues: ["true","false"] }
  NatCreationPolicy:       { Type: String, AllowedValues: ["auto", "force", "never"] } # NAT生成方針（auto=同AZPrivate必須／force=強制／never=作成しない）
  CreateS3GatewayEndpoint: { Type: String, AllowedValues: ["true","false"] }

Conditions:
  # --- ベース条件 ---
  UseIGW:     !Equals [!Ref CreateInternetGateway, "true"]
  UseS3GW:    !Equals [!Ref CreateS3GatewayEndpoint, "true"]
  NatPolicyNever: !Equals [!Ref NatCreationPolicy, "never"]
  NatPolicyForce: !Equals [!Ref NatCreationPolicy, "force"]
  NatPolicyAuto:  !Equals [!Ref NatCreationPolicy, "auto"]

  # --- AZ数条件 ---
  AzAtLeast2: !Or [!Equals [!Ref AzCount, 2], !Equals [!Ref AzCount, 3]]
  AzAtLeast3: !Equals [!Ref AzCount, 3]

  # --- Public/Privateサブネット作成条件 ---
  PubAtLeast1: !Not [!Equals [!Ref PublicSubnetCount, 0]]
  PubAtLeast2: !Or [!Equals [!Ref PublicSubnetCount, 2], !Equals [!Ref PublicSubnetCount, 3]]
  PubAtLeast3: !Equals [!Ref PublicSubnetCount, 3]

  PriAtLeast1: !Not [!Equals [!Ref PrivateSubnetCount, 0]]
  PriAtLeast2: !Or [!Equals [!Ref PrivateSubnetCount, 2], !Equals [!Ref PrivateSubnetCount, 3]]
  PriAtLeast3: !Equals [!Ref PrivateSubnetCount, 3]

  # --- サブネット別作成条件 ---
  CreatePub1: !Condition PubAtLeast1
  CreatePub2: !And [!Condition PubAtLeast2, !Condition AzAtLeast2]
  CreatePub3: !And [!Condition PubAtLeast3, !Condition AzAtLeast3]

  CreatePri1: !Condition PriAtLeast1
  CreatePri2: !And [!Condition PriAtLeast2, !Condition AzAtLeast2]
  CreatePri3: !And [!Condition PriAtLeast3, !Condition AzAtLeast3]

  # --- サブネット作成条件 ---
  UsePublic:  !Or [!Condition CreatePub1, !Condition CreatePub2, !Condition CreatePub3]
  UsePrivate: !Or [!Condition CreatePri1, !Condition CreatePri2, !Condition CreatePri3]

  # --- NATをAZごとに有効化する条件 ---
  # auto = 同AZにPrivate-Subnetが存在する場合のみNAT作成
  # force = Private-Subnetの有無に関係なく作成
  UseNat1: !And [!Not [!Condition NatPolicyNever], !Condition UseIGW, !Condition CreatePub1,
              !Or [!Condition NatPolicyForce, !And [!Condition NatPolicyAuto, !Condition CreatePri1]]]
  UseNat2: !And [!Not [!Condition NatPolicyNever], !Condition UseIGW, !Condition CreatePub2,
              !Or [!Condition NatPolicyForce, !And [!Condition NatPolicyAuto, !Condition CreatePri2]]]
  UseNat3: !And [!Not [!Condition NatPolicyNever], !Condition UseIGW, !Condition CreatePub3,
              !Or [!Condition NatPolicyForce, !And [!Condition NatPolicyAuto, !Condition CreatePri3]]]

  # --- ルートテーブル作成条件 ---
  RoutePub:         !And [!Condition UseIGW, !Condition UsePublic]   # PublicRT存在時のみIGW経路追加
  RoutePriWithS3GW: !And [!Condition UseS3GW, !Condition UsePrivate] # PrivateRTが存在する場合のみS3エンドポイント経路を追加
  RoutePri1:        !And [!Condition CreatePri1, !Condition UseNat1]
  RoutePri2:        !And [!Condition CreatePri2, !Condition UseNat2]
  RoutePri3:        !And [!Condition CreatePri3, !Condition UseNat3]

Resources:
  VPC:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: !Ref VPCCidr
      EnableDnsSupport: true
      EnableDnsHostnames: true

  InternetGateway:
    Condition: UseIGW
    Type: AWS::EC2::InternetGateway

  VPCGatewayAttachment:
    Condition: UseIGW
    Type: AWS::EC2::VPCGatewayAttachment
    Properties:
      VpcId: !Ref VPC
      InternetGatewayId: !Ref InternetGateway

  # ---------- Public ----------
  PublicSubnet1:
    Condition: CreatePub1
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      AvailabilityZone: !Select [0, !GetAZs ""]
      CidrBlock: !Select [0, !Cidr [!Ref VPCCidr, 6, 8]]
      MapPublicIpOnLaunch: true

  PublicSubnet2:
    Condition: CreatePub2
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      AvailabilityZone: !Select [1, !GetAZs ""]
      CidrBlock: !Select [1, !Cidr [!Ref VPCCidr, 6, 8]]
      MapPublicIpOnLaunch: true

  PublicSubnet3:
    Condition: CreatePub3
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      AvailabilityZone: !Select [2, !GetAZs ""]
      CidrBlock: !Select [2, !Cidr [!Ref VPCCidr, 6, 8]]
      MapPublicIpOnLaunch: true

  PublicRouteTable:
    Condition: UsePublic
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC

  PublicDefaultRoute:
    Condition: RoutePub # IGW接続かつPublicRTが存在する場合のみ作成
    Type: AWS::EC2::Route
    DependsOn: VPCGatewayAttachment
    Properties:
      RouteTableId: !Ref PublicRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      GatewayId: !Ref InternetGateway

  PublicSubnet1RouteTableAssociation:
    Condition: CreatePub1
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PublicSubnet1
      RouteTableId: !Ref PublicRouteTable

  PublicSubnet2RouteTableAssociation:
    Condition: CreatePub2
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PublicSubnet2
      RouteTableId: !Ref PublicRouteTable

  PublicSubnet3RouteTableAssociation:
    Condition: CreatePub3
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PublicSubnet3
      RouteTableId: !Ref PublicRouteTable

  # ---------- Private ----------
  PrivateSubnet1:
    Condition: CreatePri1
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      AvailabilityZone: !Select [0, !GetAZs ""]
      CidrBlock: !Select [3, !Cidr [!Ref VPCCidr, 6, 8]]
      MapPublicIpOnLaunch: false

  PrivateSubnet2:
    Condition: CreatePri2
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      AvailabilityZone: !Select [1, !GetAZs ""]
      CidrBlock: !Select [4, !Cidr [!Ref VPCCidr, 6, 8]]
      MapPublicIpOnLaunch: false

  PrivateSubnet3:
    Condition: CreatePri3
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      AvailabilityZone: !Select [2, !GetAZs ""]
      CidrBlock: !Select [5, !Cidr [!Ref VPCCidr, 6, 8]]
      MapPublicIpOnLaunch: false

  PrivateRT1:
    Condition: CreatePri1
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC

  PrivateRT2:
    Condition: CreatePri2
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC

  PrivateRT3:
    Condition: CreatePri3
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC

  AssocPri1:
    Condition: CreatePri1
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PrivateSubnet1
      RouteTableId: !Ref PrivateRT1

  AssocPri2:
    Condition: CreatePri2
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PrivateSubnet2
      RouteTableId: !Ref PrivateRT2

  AssocPri3:
    Condition: CreatePri3
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PrivateSubnet3
      RouteTableId: !Ref PrivateRT3

# ---------- NAT（AZごとに設置） ----------
# AZ1
  NatEip1:
    Condition: UseNat1
    Type: AWS::EC2::EIP
    Properties:
      Domain: vpc

  NatGateway1:
    Condition: UseNat1
    Type: AWS::EC2::NatGateway
    Properties:
      AllocationId: !GetAtt NatEip1.AllocationId
      SubnetId: !Ref PublicSubnet1

  # AZ2
  NatEip2:
    Condition: UseNat2
    Type: AWS::EC2::EIP
    Properties:
      Domain: vpc

  NatGateway2:
    Condition: UseNat2
    Type: AWS::EC2::NatGateway
    Properties:
      AllocationId: !GetAtt NatEip2.AllocationId
      SubnetId: !Ref PublicSubnet2

  # AZ3
  NatEip3:
    Condition: UseNat3
    Type: AWS::EC2::EIP
    Properties:
      Domain: vpc

  NatGateway3:
    Condition: UseNat3
    Type: AWS::EC2::NatGateway
    Properties:
      AllocationId: !GetAtt NatEip3.AllocationId
      SubnetId: !Ref PublicSubnet3

  # ---------- Private RT のデフォルトルート（同一AZの NAT を参照） ----------
  Pri1DefaultToNat:
    Condition: RoutePri1
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PrivateRT1
      DestinationCidrBlock: 0.0.0.0/0
      NatGatewayId: !Ref NatGateway1

  Pri2DefaultToNat:
    Condition: RoutePri2
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PrivateRT2
      DestinationCidrBlock: 0.0.0.0/0
      NatGatewayId: !Ref NatGateway2

  Pri3DefaultToNat:
    Condition: RoutePri3
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PrivateRT3
      DestinationCidrBlock: 0.0.0.0/0
      NatGatewayId: !Ref NatGateway3

  # ---------- S3 Gateway Endpoint ----------
  # PrivateRTが1つ以上存在する場合のみ作成
  S3GatewayEndpoint:
    Condition: RoutePriWithS3GW
    Type: AWS::EC2::VPCEndpoint
    Properties:
      VpcId: !Ref VPC
      ServiceName: !Sub "com.amazonaws.${AWS::Region}.s3"
      VpcEndpointType: Gateway
      RouteTableIds:
        - !If [CreatePri1, !Ref PrivateRT1, !Ref "AWS::NoValue"]
        - !If [CreatePri2, !Ref PrivateRT2, !Ref "AWS::NoValue"]
        - !If [CreatePri3, !Ref PrivateRT3, !Ref "AWS::NoValue"]

Outputs:
  VpcId: { Value: !Ref VPC }

  PublicSubnetIds:
    Condition: UsePublic # Publicサブネット未作成時に空Exportを防ぐ
    Value: !Join
      - ","
      - [
        !If [CreatePub1, !Ref PublicSubnet1, !Ref "AWS::NoValue"],
        !If [CreatePub2, !Ref PublicSubnet2, !Ref "AWS::NoValue"],
        !If [CreatePub3, !Ref PublicSubnet3, !Ref "AWS::NoValue"]
      ]

  PrivateSubnetIds:
    Condition: UsePrivate # Privateサブネット未作成時に空Exportを防ぐ
    Value: !Join
      - ","
      - [
        !If [CreatePri1, !Ref PrivateSubnet1, !Ref "AWS::NoValue"],
        !If [CreatePri2, !Ref PrivateSubnet2, !Ref "AWS::NoValue"],
        !If [CreatePri3, !Ref PrivateSubnet3, !Ref "AWS::NoValue"]
      ]

子スタックの主なポイント

リソース種別	条件式	説明
VPC	常に作成	ベースVPC
InternetGateway / VPCGatewayAttachment	CreateInternetGatewayがtrue	インターネット接続用
Public Subnet (0〜3)	PublicSubnetCount	AZごとに可変
Private Subnet (0〜3)	PrivateSubnetCount	AZごとに可変
NAT Gateway	NatCreationPolicyと AZ の有無で制御	コスト注意
RouteTable / Route	Public／Privateそれぞれに紐づけ
S3 Gateway Endpoint	CreateS3GatewayEndpointがtrue	Private ルートテーブルに関連付け

NatCreationPolicyの動的制御について

以下の3パターンでNAT作成の制御を実施しています。

値	意味	作成条件	方針
auto	同一AZにPrivateがある場合のみ作成	Public + Private + IGW	Public + Private + NAT + IGWの構成が欲しいとき
force	Privateの有無に関係なく作成	Public + IGW	Privateを後から足す
never	常に作成しない	-	NATが不要なとき

コスト注意：NAT Gateway は時間単価＋データ処理課金が発生します。検証時は auto/never の使い分け推奨。

パラメータの入力値によって作成される構成イメージ

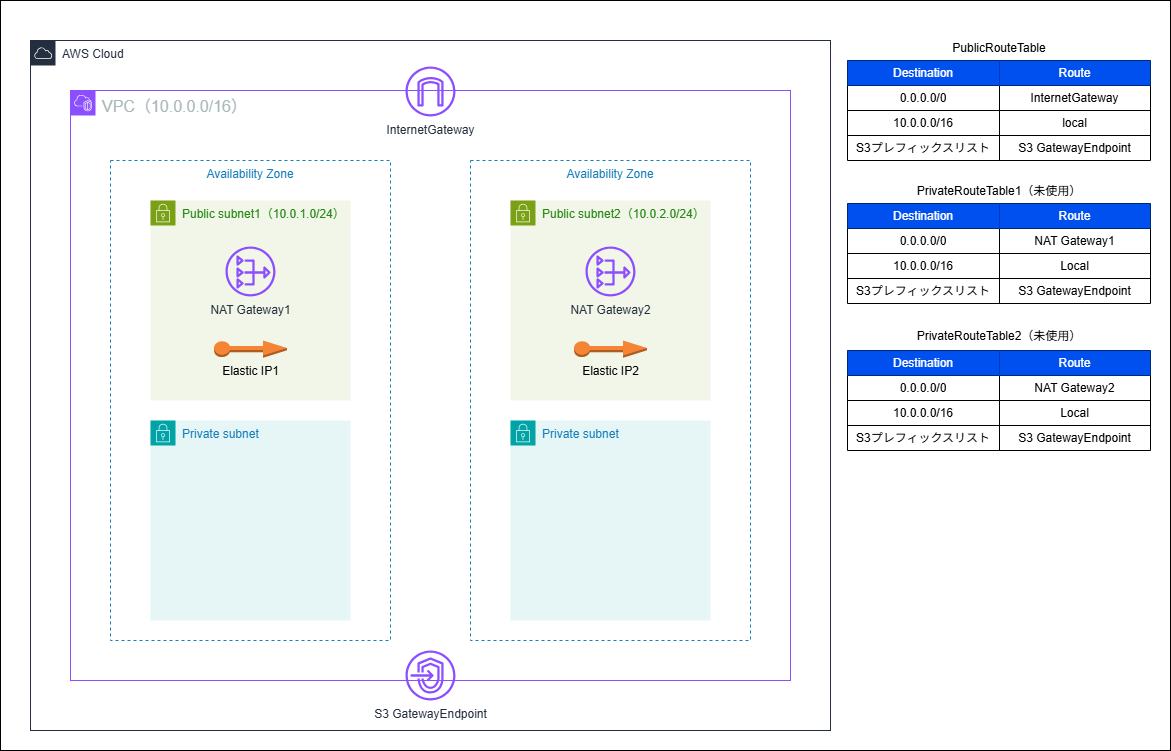

パターン１（pub2 pri2 IGW Endpoint NAT）

PublicSubnetCount	PrivateSubnetCount	IGW	S3Gateway	NatCreationPolicy
2	2	true	true	auto

パターン２（pub2 pri0 IGW Endpoint NAT）

PublicSubnetCount	PrivateSubnetCount	IGW	S3Gateway	NatCreationPolicy
2	0	true	true	force

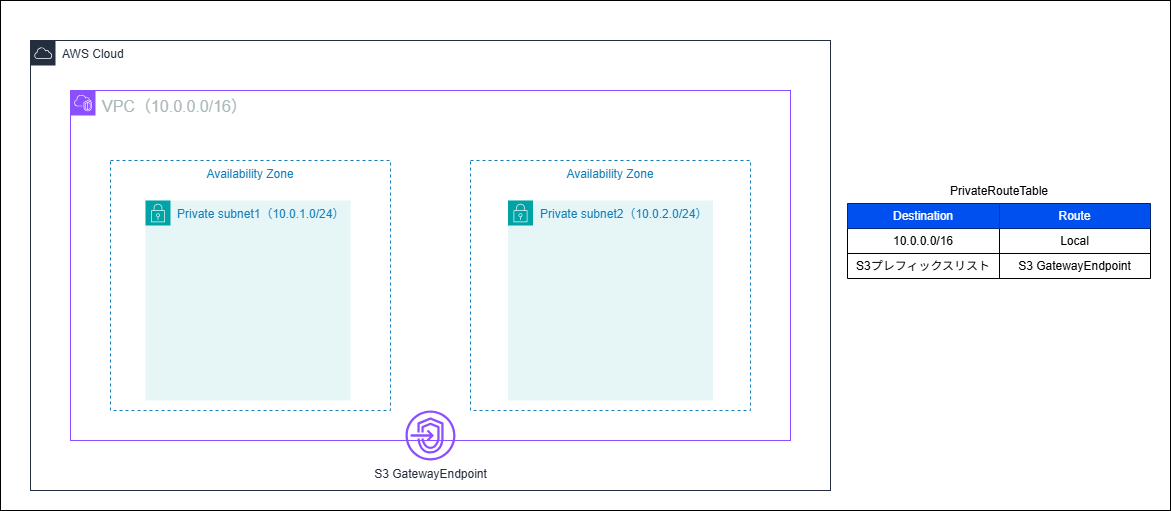

パターン３（pub0 pri2 Endpoint）

PublicSubnetCount	PrivateSubnetCount	IGW	S3Gateway	NatCreationPolicy
0	2	false	true	never

4.　デプロイ手順（手動）

では、実際に作成したCloudFormationをマネジメントコンソールからデプロイしてみましょう。

事前準備として、前回作成したS3バケットを作成するCloudFormationテンプレートを活用して、親子スタックをアップロードするS3バケットを作成します。

詳細については前回の記事を参照してください。

---

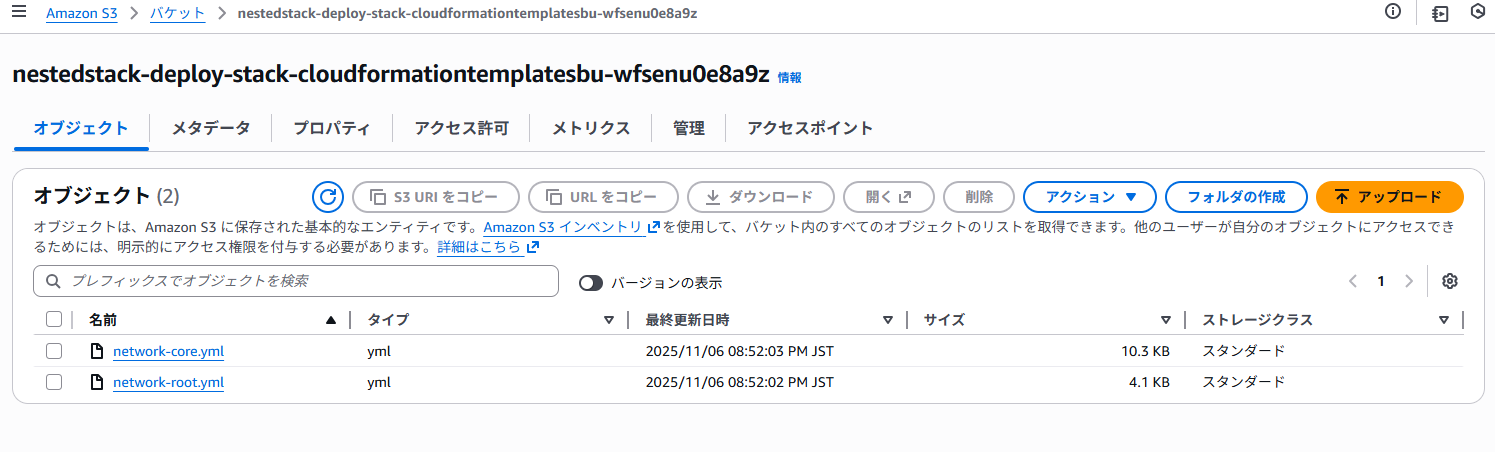

マネジメントコンソールにアクセスし、S3を選択し対象のバケットに先ほど作成した以下のファイルをアップロードします。

• network-root.yaml
• network-core.yaml

親子テンプレートそれぞれのオブジェクトURLをコピーしておきます。

---

マネジメントコンソールにアクセスし、CloudFormationを選択し「スタックの作成」を押下します。

---

テンプレートソースは「Amazon S3 URL」を選択し、先ほどコピーした親スタックのオブジェクトURLを入力します。

---

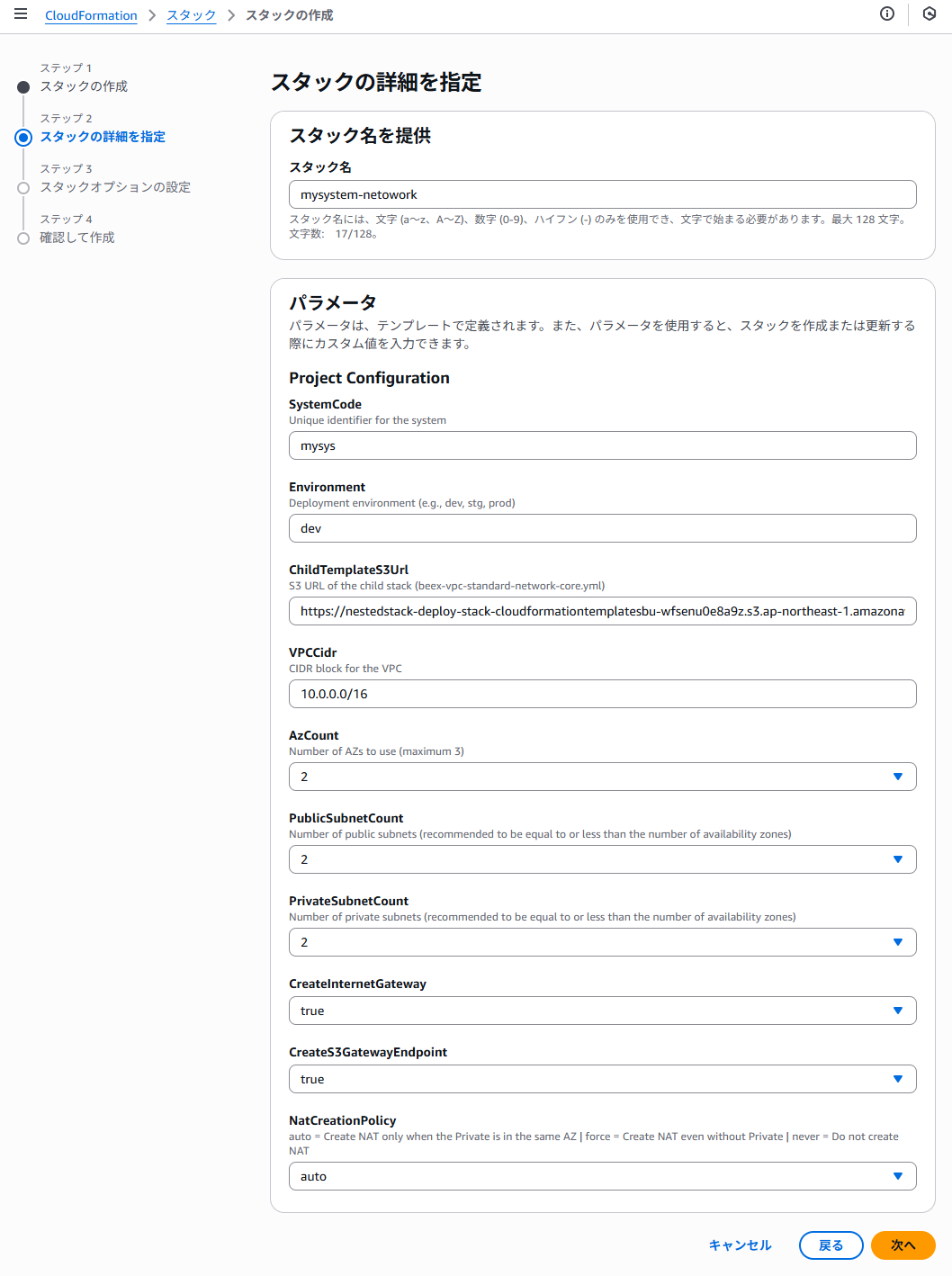

スタック名とパラメータ（先ほどコピーした子スタックのオブジェクトURL）を入力して、「次へ」を押下します。

画像内の設定値は本記事内のパターン１に該当します。

---

設定はそのままで、ページ下部の機能欄に表示されているチェックボックスにチェックを入れて、「次へ」を押下します。

---

設定内容を確認し、「送信」を押下することで、CloudFormationの作成が始まります。

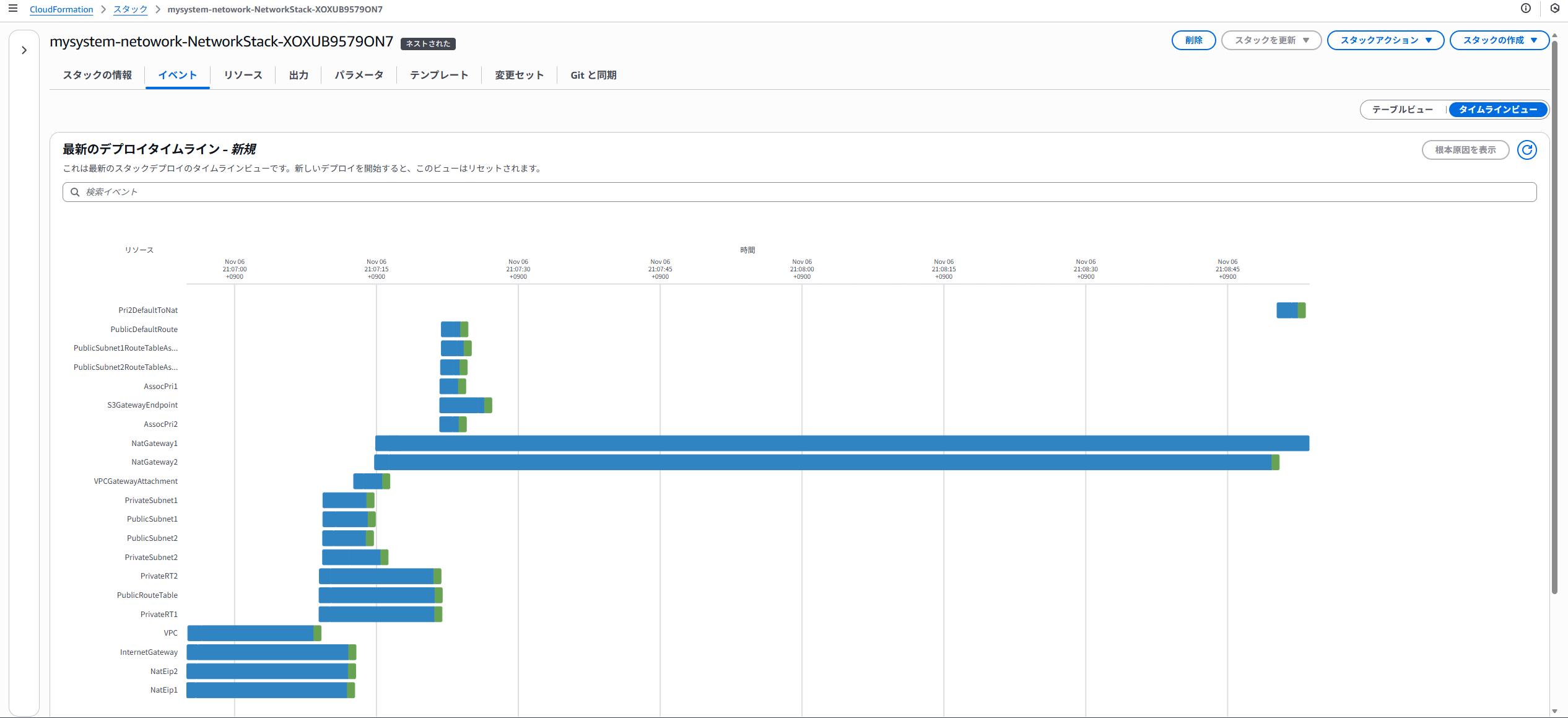

※最近タイムラインビューが表示されるようになり、リソースの作成状況がわかりやすくなりました。

---

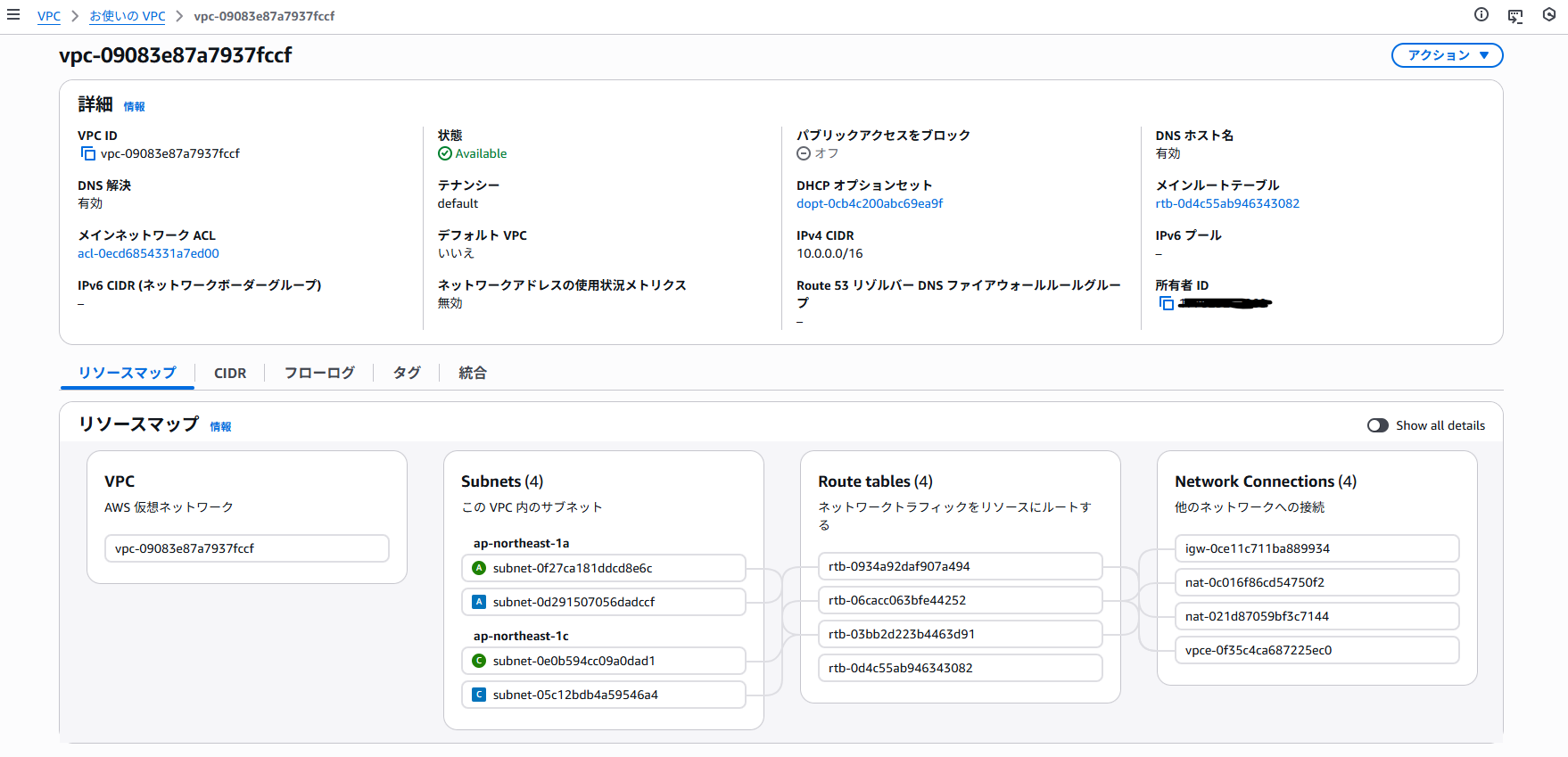

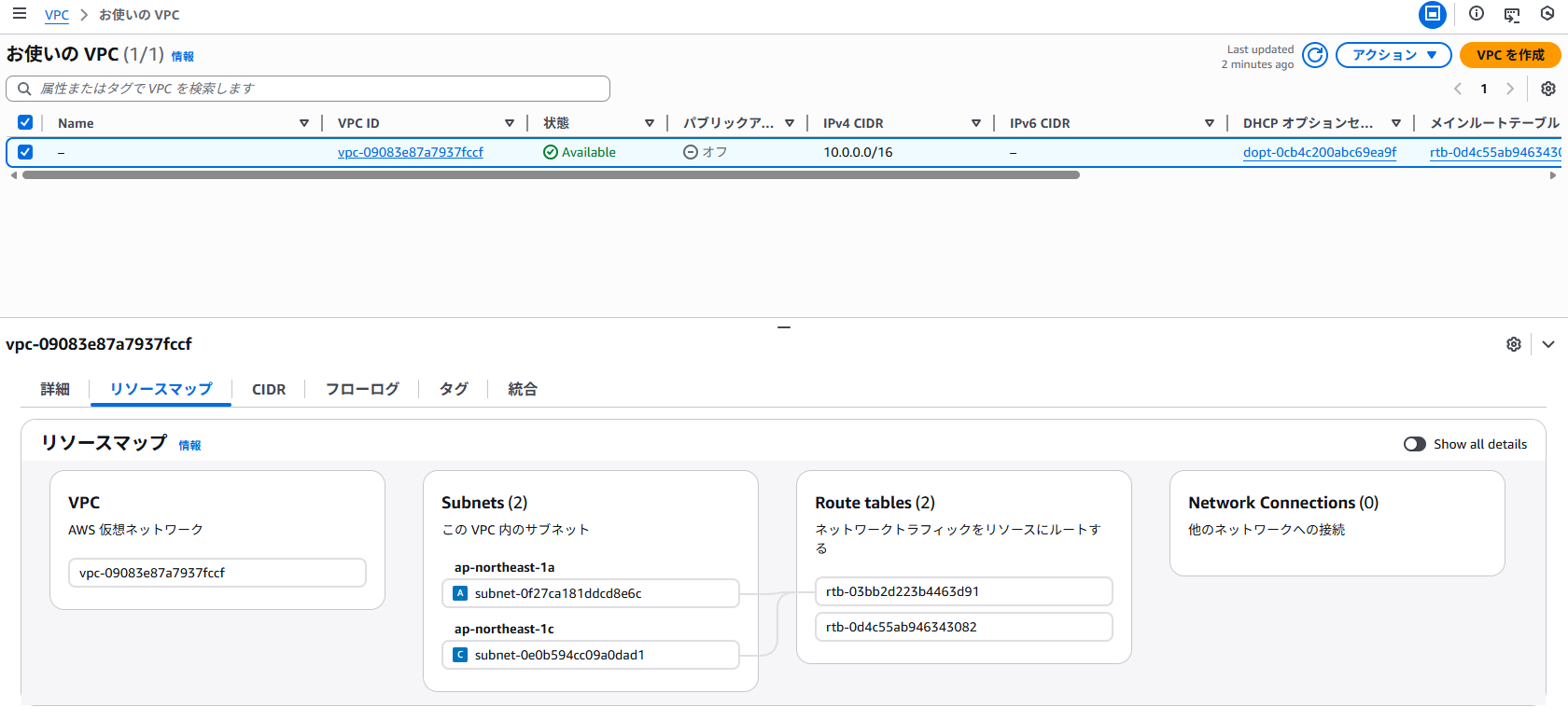

ステータスが「CREATE_COMPLETE」になり、マネジメントコンソールから、VPCに行くと
指定したVPCやサブネット、NATGateway等が作成されていました。

5. リソースの変更（おすすめの使い方）

このテンプレートは、視覚的に試行錯誤しながら検証できるよう、あえてコンソールデプロイを前提にしています。
そのため、パラメータ変更だけでリソースの追加／削除が柔軟に切り替え可能です。

例：NAT Gateway不要なケース(パターン３)

• PrivateSubnetCount ：　2 -> 0
• CreateInternetGateway ：　true -> false
• NatCreationPolicy ：　auto -> never

---

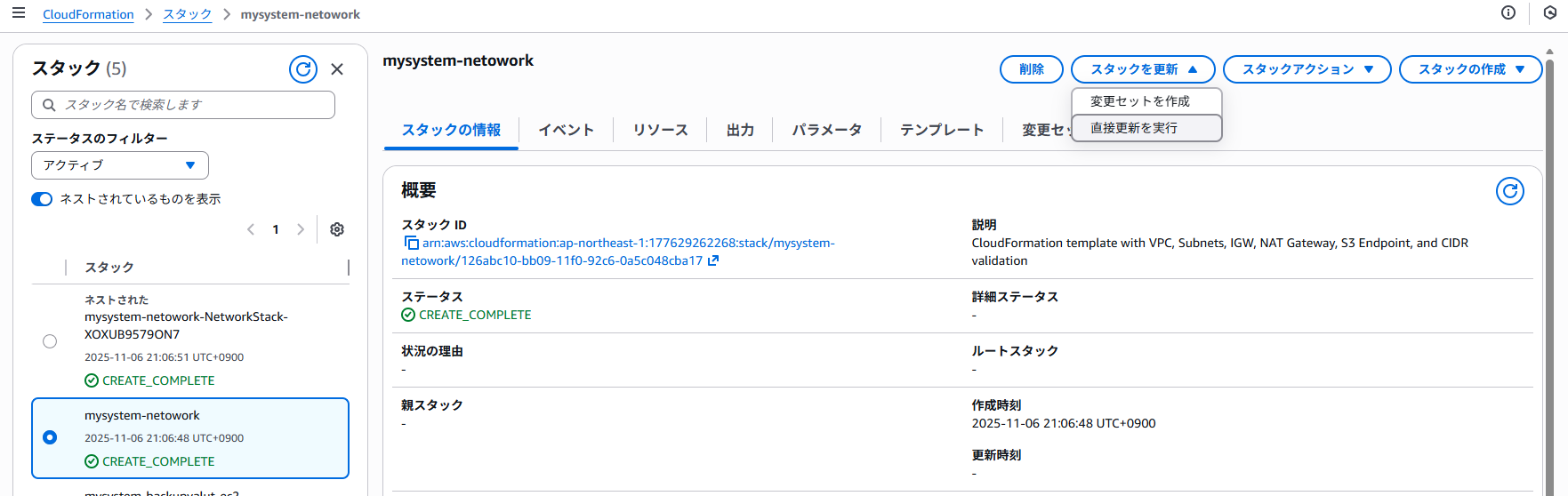

先ほど作成したスタックを選択し、「スタックを更新」-> 「直接更新を実行」を選択します。

---

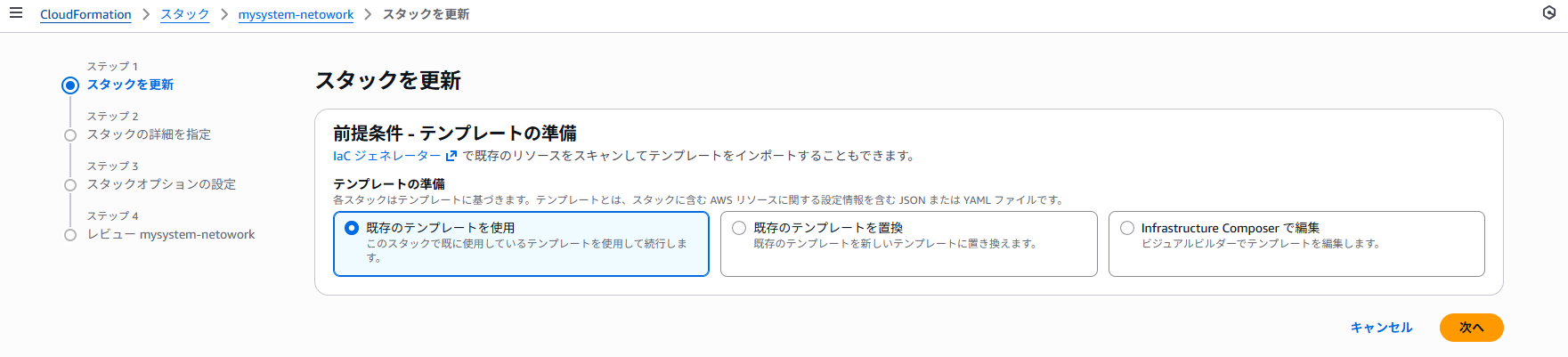

「既存のテンプレートを使用」を選択し、「次へ」を押下します。

---

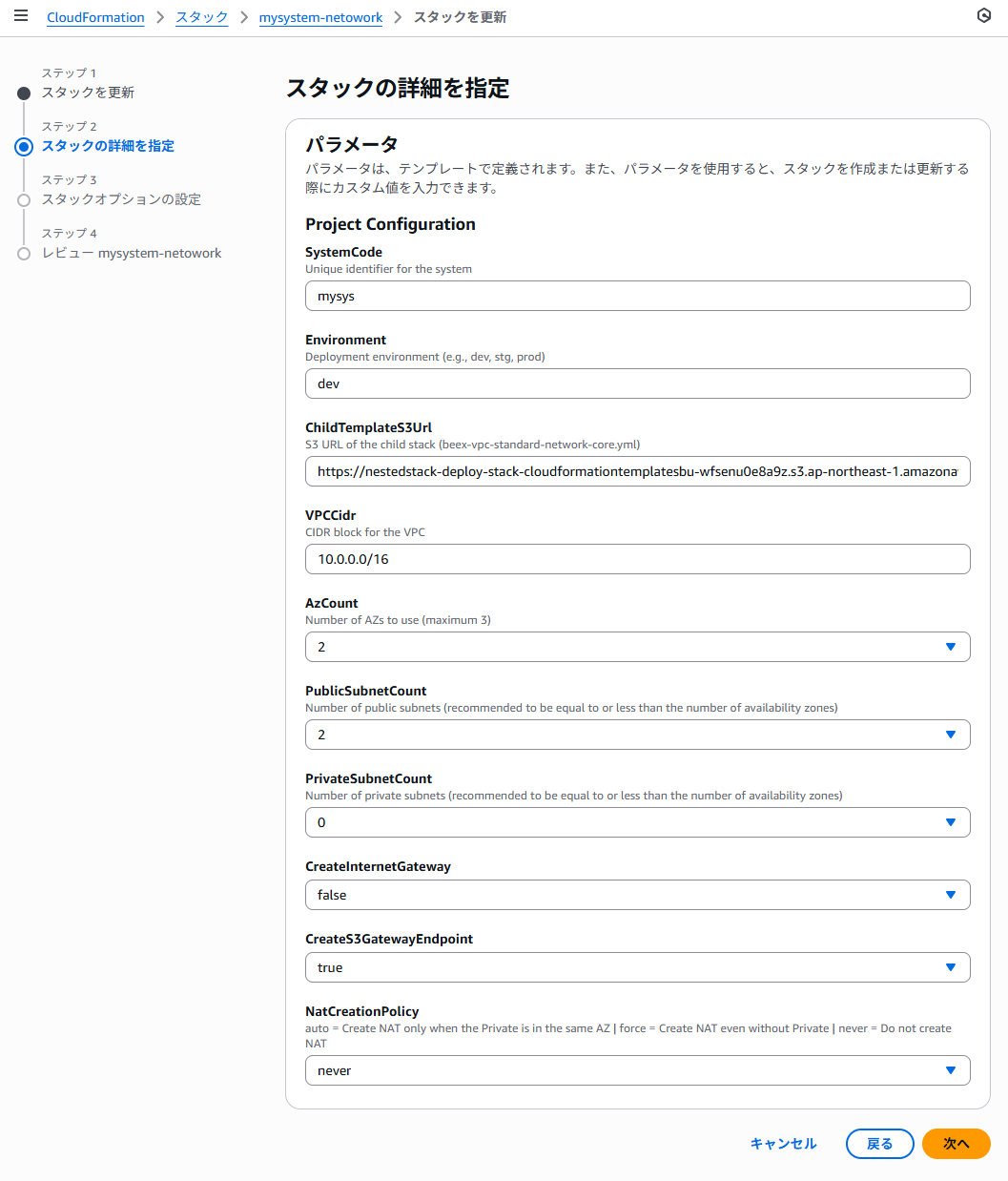

パラメータを変更し、「次へ」を押下します。
※先ほどと同様にチェックボックスと確認画面が表示されるのでそのまま「送信」を押下します。

---

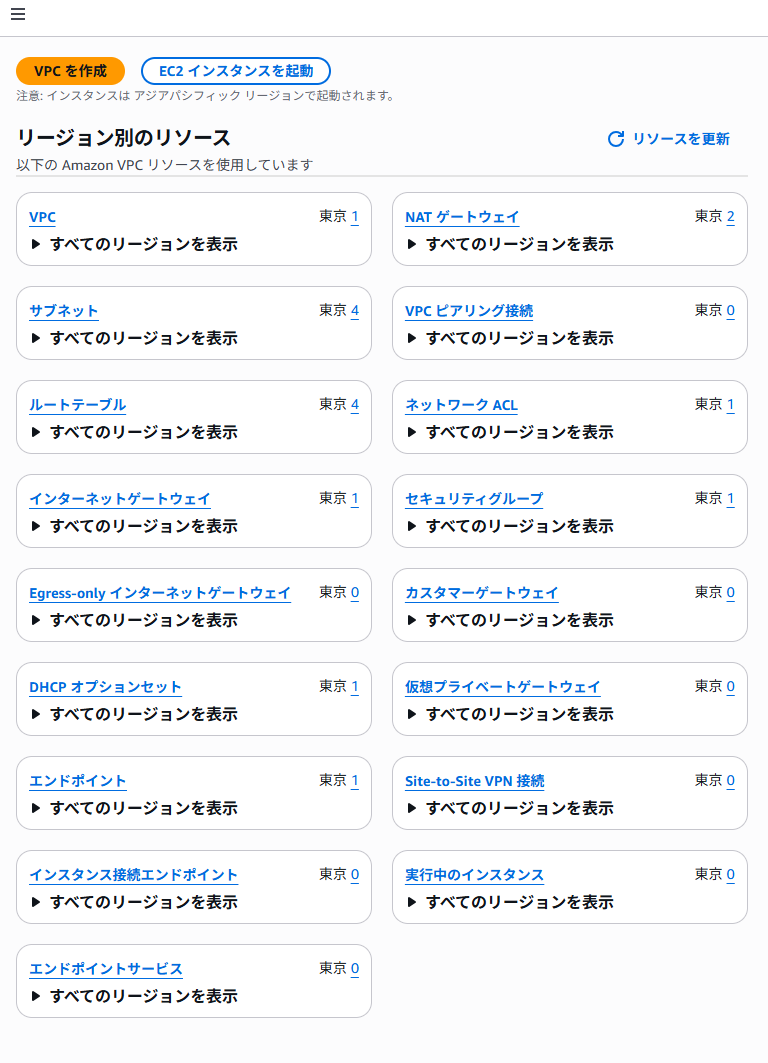

更新後、VPCコンソールで Public Subnet / NAT Gateway / Internet Gateway が削除されていることを確認できます。

6. まとめ

• ネステッドスタックでテンプレートを分割・再利用できる
• Parameters/Conditions/Outputs を設計すると、環境差分に強いテンプレートになる
• コンソール前提でもパラメータ更新だけで構成変更が可能（検証に最適）

この記事のテンプレートは、S3にアップロードすればすぐ使えます。
必要に応じて GitHub にも配置して、更新履歴を管理するのがおすすめです。
