+本記事はWACUL Advent Calendar 2017の12/3の記事になります。
+
+こんにちは、株式会社WACULで、データ分析の仕事をしている@onhrsです。
+
+
+今回は、今年を締めくくるにふさわしいであろう、世紀の大発見である"重力波"について解説します。また、その発見の裏で今流行のPythonが役立っていたことを述べ、最後にPythonで分析入門として、実際に手を動かして今回の大発見にについて触れてみたいと考えております。
+
+#まずはじめに
+今回の記事を書いている私自身、宇宙物理や相対性理論に精通している訳では決っしてなく、**ど素人が1〜2週間勉強した事による個人の解釈、見解によるものです。**
+
+個人的にサイエンスが好きなことと、現在業務で主に使用しているPythonが重力波解析に使われていた事に興味を持ち持ったため今回書こうと思いました。
+
+今回の記事を作るにあたり、勉強した代表的な資料は以下になります。
+
+重力波について
+・[重力波とはなにか 「時空のさざなみ」が拓く新たな宇宙論 (ブルーバックス) ](http://amzn.asia/9guSoDm)
+
+・[Newton 重力波 天文革命 Kindle版](https://www.amazon.co.jp/Newton-重力波-天文革命-科学雑誌Newton-ebook/dp/B01MY1WIV8)
+
+実際の解析では
+・[BINARY BLACK HOLE SIGNALS IN LIGO OPEN DATA](https://losc.ligo.org/s/events/GW150914/LOSC_Event_tutorial_GW150914.html)
+
+以下のコードも参考にさせていただきました。
+https://github.com/bakfoo/pyconjp2016/blob/master/ligo/gwave_pyconjp2016.ipynb
+
+
+今回の記事をきっかけに、上記の本や、サイトなどでより本格的な分析するためのきっかけになればと思います。
+
+#重力波について
+重力波とは英語版の[wikipedia](https://en.wikipedia.org/wiki/Gravitational_wave)を一部伐採し要約すると以下のようになります。
+
+
+
+・重力波は、ある種の重力相互作用で発生し、光の速度でその源から外向きに波として伝播する、時空の歪みによって生じる波です。1905年にアンリ・ポアンカレによって最初に提案され、その後、それに続く形で、1916年にアルバート・アインシュタインによって相対性理論の一般的な理論に基づいて予言されました。
+
+・重力波は、電磁放射と同様の放射エネルギーの一種である重力放射としてエネルギーを輸送します。
+
+・ニュートンの古典力学の一部である普遍的な重力の法則は、その法則が物理的相互作用が無限の速度で伝播するという仮定、つまり古典物理学の方法が相対性理論に関連する現象を説明できない方法の1つを示しています。
+
+
+
+
+上記の説明が、どういうことなのか見ていきましょう。
+
+### 重力波は時空の歪みによって生じる波
+
+重力波に入る前に、そもそも重力とは何者かについてお話し致します。普段、我々の感じている重力というものは、物体間の万有引力によるものであると高校のとき物理を選択していた方は習ったはずです。
+
+```math
+F=\frac{Gm_1m_2}{r^2}
+
+```
+$r$は距離で、$G$が重力定数、$m_1$,$m_2$が各物体(例えば、太陽と地球の場合は$M_1$が地球の質量、$M_2$が太陽の質量)
+
+
+
+
+
+![400px-NewtonsLawOfUniversalGravitation.svg.png](https://qiita-image-store.s3.amazonaws.com/0/125299/72792a2b-4a05-a661-31e9-3a444866707c.png)
+
+図は[wikipediaの万有引力定数](https://ja.wikipedia.org/wiki/%E4%B8%87%E6%9C%89%E5%BC%95%E5%8A%9B%E5%AE%9A%E6%95%B0#/media)より
+
+物体が大きくて距離が短ければ、大きく作用致します。ゆえに、質量の重い太陽では地球の約28倍、月では約0.165倍の重力が作用していると考えられています。
+
+上記の考えは『りんごが落ちた定説』で有名なアイザック・ニュートンによって産み出され、今でもこの定理が正しいと考えられていますが、ニュートン自身なぜ万有引力という遠隔力が存在するのかということについては証明することができませんでした。
+
+![Newton.jpg](https://qiita-image-store.s3.amazonaws.com/0/125299/f34a4008-6d35-c5da-ae58-beba85997a11.jpeg)
+
+図は[Did the apple really fall on Newton’s head?](https://sarahdry.wordpress.com/2014/07/06/did-the-apple-really-fall-on-newtons-head/)
+
+その後20世紀に入るとアインシュタインによって、重力を4次元の時空(3次元の空間(x,y,z座標)と時間を一緒の座標系として考えた)として解釈する一般相対性理論によって重力の概念が変更されました。
+
+(アインシュタインの画像)
+
+万有引力の原因は、2つの物体が、一般相対性理論によって片方が時空が歪め、その歪みによってもう片方の物体が力をうけるということを自ら提唱しました。
+
+
+<img width="605" alt="スクリーンショット 2017-12-03 21.52.41.png" src="https://qiita-image-store.s3.amazonaws.com/0/125299/ab8df533-745f-b19b-b080-90f48de3f7e4.png">
+
+
+式にするとニュートンの万有引力の式とは大きく変わり以下のようになるようです(なんかかっこいい)
+
+```math
+G_{\mu\nu}=\frac{8\pi G}{c^4}T_{\mu\nu}
+
+```
+$G_{\mu\nu}$はアインシュタインテンソルといって時空の曲がり方を示し、$G$は重力定数、$c$は光速、$T_{\mu\nu}$はテンソルで、エネルギー、運動量テンソルと呼ばれエネルギー・運動量の流れや密度を相対論的に記述した量です。
+
+近接力の招待は時空が歪んだことによる効果であることは上記の式より説明出来ますが、重力波の正体はこの時空の歪みが時間運動した時に波として発生します。
+
+http://www.nugnux.my.id/2014/12/3d-waterwave-simulation-using-python.html
+
+残念ながら、地球-太陽間の重力波も検出可能なはずですが、理論的にとても小さく検出することが困難です。
+どのくらい小さいのかと言うと、ブラックホール生成時に発生する重力波で**太陽と地球の間の距離が、水素原子一個分だけ動いても感知できるレベル**と言われています。
+
+
+
+
+
+
+
+#重力波観測とLIGOについて
+
+重力波観測機の精度は、「太陽と地球の間の距離が、水素原子一個分だけ動いても感知できるレベルといいましたが、

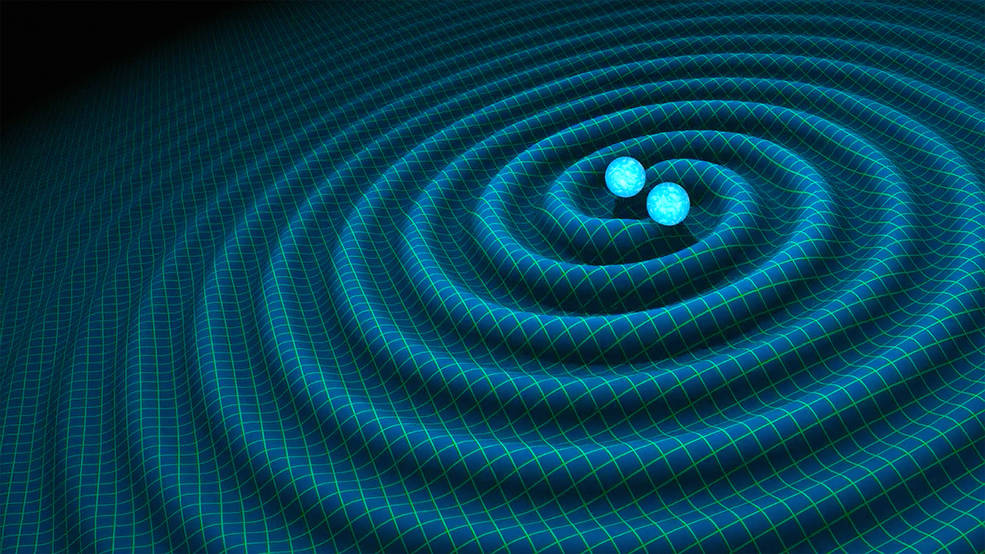

+具体的には、連星ブラックホール合体によって、大きな重力波(とは言っても水素原子一個分だけですが)発生すると予想されていました。
+
+![ns_gw_art.jpg](https://qiita-image-store.s3.amazonaws.com/0/125299/06595151-5075-0ae4-c8c0-762d5cc66de9.jpeg)
+
+図はhttps://www.nasa.gov/feature/goddard/2016/nsf-s-ligo-has-detected-gravitational-waves
+
+
+#レーザー干渉計について
+LIGO(Laser Interferometer Gravitational-Wave Observatory:レーザー干渉計重力波観測所)というのは重力波を測定する施設名でライゴと読みます。ここの施設ではじめて重力波が観測されました。
+
+重力波測定の模式図は以下の様になります。
+
+<img width="820" alt="スクリーンショット 2017-12-03 22.21.35.png" src="https://qiita-image-store.s3.amazonaws.com/0/125299/460b6b60-d483-5285-78e0-7e0e659c9573.png">
+
+重力波が初めて実証された論文([Phys. Rev. Lett. 116, 061102 (2016)](https://journals.aps.org/prl/pdf/10.1103/PhysRevLett.116.061102))から抜粋
+
+
+
+
+測定された波の重ね合わせから重力波の観測をこころみているのですが、具体的にどの様にこの干渉計が動作しているかの説明やわかりやすいアニメーションは以下の通り
+
+https://www.gw.hep.osaka-cu.ac.jp/openworks/whatisgw.html
+https://imgur.com/gallery/0VhrXPV
+
+#測定した場所について
+マイケルソンやLIGOのフロリダとルイジアナの2個所で観測していたことについて説明
+
+http://www.astronomy.com/magazine/ask-astro/2016/06/speed-of-gravity-waves
+
+#予想される結果について
+
+
+
+#重力波とPythonについて
+Pythonは主に機械学習や深層学習において現在大流行しておりますが、驚く事に**このOSSの汎用言語が重力波の観測に使われていたのです。**
+
+
+(参考)
+[Pythonが熱い!データ解析から学ぶPython](http://www.tsjshg.info/Tsuji_20160427.pdf)
+[重力波とPythonとIntelと十億年の響き - Blogs@Intel]
+(https://news.mynavi.jp/article/20160301-a595/)
+
+[PYTHON, EINSTEIN, AND THE DISCOVERY OF GRAVITATIONAL WAVES AT PYCON ITALIA](https://mycarta.wordpress.com/2016/09/16/python-and-the-discovery-of-gravitational-waves/)
+
+上記の記事をみるとデータ分析だけでなく、システムとしても使っているらしいのでこの汎用のOSSの言語が重力波という学術分野に使われていたのはなかなかの衝撃的なことだと思います。
+
+Pythonはわかりやすく、データ分析において高速で動かせるライブラリー(sciki-learn,scipy,tensorflowなど)が充実しているため、最近注目されているのも納得な言語だと思います。
+
+それでは、実際にそのPythonを使ってデータ分析実践をしていきます。
+
+#重力波を実際Pythonで解析してみよう
+
+実際には以下のコードを参考にコードを細部は省略しながらポイントを解説してみます。
+https://losc.ligo.org/s/events/GW150914/LOSC_Event_tutorial_GW150914.html
+
+自分で書いたわけでなく、コードの解説がメインです。今回の解説では必要ないデータを読み込んでいたりしますが、そこの所は、公式のものと対応付けていただければと思います。
+
+また、Pythonがわからない、これから解析してみたいという方でもわかるような解説を心がけました。スペクトル解析や白色化、マッチドフィルター法など統計的な解析手法がいっぱい詰まっていました。
+
+
+パソコンの環境としてPython3.xと、anacondaを入れておくと便利です。(私の手元のPCがMacなので、Macを想定していますがPython3.xのanacondaがセッティングされていれば大丈夫だと思います。)
+
+anacondaをインストールすると以下の全てが入っていると思いますが、観測したrawデータのファイルを読んだり図示したりするパッケージをインストールます(numpy, matplotlib, scipy, h5py, json )
+
+```
+pip install numpy
+pip install matplotlib
+pip install scipy
+pip install h5py
+pip install json
+```
+
+他にも、読み込みにreadligo.pyというpythonのコードと、BBH_events_v3.jsonが必要なので、ダウンロードして、自分の解析するディレクトリーにおいてください。
+
+readligo.py
+https://losc.ligo.org/s/sample_code/readligo.py
+BBH_events_v3.json
+https://losc.ligo.org/s/events/BBH_events_v3.json
+
+
+##データの取得、生データプロット
+まずは、観測所から取得された生データを取得します。
+
+```
+#-- 連星ブラックホールのチュートリアルです。
+#-- eventnameは'GW150914' に設定します。GW150914とは重力波のシグナルネームで、はじめて重力波が観測された2015年9月14日という意味です。その他の観測は今回は使いません。
+eventname = ''
+eventname = 'GW150914'
+#eventname = 'GW151226'
+#eventname = 'LVT151012'
+#eventname = 'GW170104'
+
+# プロットする場合は1
+make_plots = 1
+plottype = "png"
+#plottype = "pdf"
+
+# 解析にスペクトル解析に必要なライブラリーをインポート、詳細はあとで説明
+import numpy as np
+from scipy import signal
+from scipy.interpolate import interp1d
+from scipy.signal import butter, filtfilt,iirdesign, zpk2tf, freqz
+import h5py
+import json
+
+# 描画するためのライブラリーをインポート。jupyter内で出力する場合は%matplotlib inlineとし、retinaは高解像度で表示
+%matplotlib inline
+%config InlineBackend.figure_format = 'retina'
+import matplotlib.pyplot as plt
+import matplotlib.mlab as mlab
+
+# readligo.py に重力波のデータを読み込む特殊なメソッドがあるので、rlという名前でインポート
+
+import readligo as rl
+
+# もし実行して、matplotlib warning が出ても無視する
+```
+
+
+
+```
+# Extract the parameters for the desired event:
+event = events[eventname]
+fn_H1 = event['fn_H1'] # H1(ハンフォード)で観測されたデータ
+fn_L1 = event['fn_L1'] # H1(リビングストン)で観測されたデータ
+fn_template = event['fn_template'] # 予想されるテンプレートのデータ
+fs = event['fs'] # サンプルレート(今回は4096)
+tevent = event['tevent'] # 重力波のイベントの起こった時間
+fband = event['fband'] # バンドパスシグナルの周波数バンド
+print("Reading in parameters for event " + event["name"])
+print(event)
+
+#----------------------------------------------------------------
+# Load LIGO data from a single file.
+# FIRST, define the filenames fn_H1 and fn_L1, above.
+#----------------------------------------------------------------
+try:
+ # read in data from H1 and L1, if available:
+ strain_H1, time_H1, chan_dict_H1 = rl.loaddata(fn_H1, 'H1')
+ strain_L1, time_L1, chan_dict_L1 = rl.loaddata(fn_L1, 'L1')
+except:
+ print("Cannot find data files!")
+ print("You can download them from https://losc.ligo.org/s/events/"+eventname)
+ print("Quitting.")
+ quit()
+
+# both H1 and L1 will have the same time vector, so:
+time = time_H1
+# the time sample interval (uniformly sampled!)
+dt = time[1] - time[0]
+
+# Let's look at the data and print out some stuff:
+
+print('time_H1: len, min, mean, max = ', \
+ len(time_H1), time_H1.min(), time_H1.mean(), time_H1.max() )
+print('strain_H1: len, min, mean, max = ', \
+ len(strain_H1), strain_H1.min(),strain_H1.mean(),strain_H1.max())
+print( 'strain_L1: len, min, mean, max = ', \
+ len(strain_L1), strain_L1.min(),strain_L1.mean(),strain_L1.max())
+
+#What's in chan_dict? (See also https://losc.ligo.org/tutorials/)
+bits = chan_dict_H1[b'DATA']
+print("For H1, {0} out of {1} seconds contain usable DATA".format(bits.sum(), len(bits)))
+bits = chan_dict_L1[b'DATA']
+print("For L1, {0} out of {1} seconds contain usable DATA".format(bits.sum(), len(bits)))
+
+# plot +- deltat seconds around the event:
+# index into the strain time series for this time interval:
+deltat = 5
+indxt = np.where((time >= tevent-deltat) & (time < tevent+deltat))
+print(tevent)
+
+if make_plots:
+ plt.figure()
+ plt.plot(time[indxt]-tevent,strain_H1[indxt],'r',label='H1 strain')
+ plt.plot(time[indxt]-tevent,strain_L1[indxt],'g',label='L1 strain')
+ plt.xlabel('time (s) since '+str(tevent))
+ plt.ylabel('strain')
+ plt.legend(loc='lower right')
+ plt.title('Advanced LIGO strain data near '+eventname)
+ plt.savefig(eventname+'_strain.'+plottype)
+
+```
+
+<img width="444" alt="スクリーンショット 2017-12-03 22.59.27.png" src="https://qiita-image-store.s3.amazonaws.com/0/125299/7325b321-e4c4-550a-9f41-86c05b717e13.png">
+
+
+
+
+ここまでが生データのプロットです。長かったですが、これでやっと解析できます。
+H1はLIGOハンフォード、L1がLIGOリビングストンで観測されたデータになります。
+
+
+最終的にみたいデーターは先ほど示したので、このデータだと、ノイズが大き過ぎてわかりません。
+
+今から、このデータの各周波数ごとのエネルギーや感度を計算したいと思います。
+一言でいえば、、時間領域のグラフは信号が時間と共にどう変化するかを表すが、周波数領域のグラフは、その信号にどれだけの周波数成分が含まれているかを示しているのです。[wikipedia周波数領域](https://ja.wikipedia.org/wiki/%E5%91%A8%E6%B3%A2%E6%95%B0%E9%A0%98%E5%9F%9F)
+
+
+https://ja.wikipedia.org/wiki/%E5%91%A8%E6%B3%A2%E6%95%B0%E9%A0%98%E5%9F%9F#/media/File:Fourier_transform_time_and_frequency_domains_(small).gif
+
+ノイズの原因も周波数(または波の周期)を調べることによって解決することができます。
+
+```
+make_psds = 1
+if make_psds:
+ # number of sample for the fast fourier transform:
+ NFFT = 4*fs
+ Pxx_H1, freqs = mlab.psd(strain_H1, Fs = fs, NFFT = NFFT)
+ Pxx_L1, freqs = mlab.psd(strain_L1, Fs = fs, NFFT = NFFT)
+
+ # We will use interpolations of the ASDs computed above for whitening:
+ #白色化のためにパワースペクトル密度(ASDs)のinterpolationsをつかう
+ psd_H1 = interp1d(freqs, Pxx_H1)
+ psd_L1 = interp1d(freqs, Pxx_L1)
+
+ # Here is an approximate, smoothed PSD for H1 during O1, with no lines. We'll use it later.
+ # O1は最初の観測地点の事らしい
+ #18は2*pi*pi?
+
+ Pxx = (1.e-22*(18./(0.1+freqs))**2)**2+0.7e-23**2+((freqs/2000.)*4.e-23)**2
+ psd_smooth = interp1d(freqs, Pxx)
+
+
+if make_plots:
+ # plot the ASDs, with the template overlaid:
+ f_min = 20.
+ f_max = 2000.
+ plt.figure(figsize=(10,8))
+ plt.loglog(freqs, np.sqrt(Pxx_L1),'g',label='L1 strain')
+ plt.loglog(freqs, np.sqrt(Pxx_H1),'r',label='H1 strain')
+ plt.loglog(freqs, np.sqrt(Pxx),'k',label='H1 strain, O1 smooth model')
+ plt.axis([f_min, f_max, 1e-24, 1e-19])
+ plt.grid('on')
+ plt.ylabel('ASD (strain/rtHz)')
+ plt.xlabel('Freq (Hz)')
+ plt.legend(loc='upper center')
+ plt.title('Advanced LIGO strain data near '+eventname)
+ plt.savefig(eventname+'_ASDs.'+plottype)
+```
+
+パワースペクトルの平方根が感度を示す振幅スペクトル密度ですが、Pythonでは、matplotlibの中にあるmatplotlib.psd()で簡単に解析できます。interp1dはinterpolation(内挿、補間法)のことで、"数学で、関数において、二つ以上の点での関数値が知られているとき、その間の任意の点に対する関数値あるいは近似値を求める方法です"(詳しくはhttps://ja.wikipedia.org/wiki/%E5%86%85%E6%8C%BF)
+
+##白色化(Whitening)
+白色化の目的はデータの成分間の相関を無くすことです。
+上記のデータにより、
+
+100~300hzで平たいが(相関がない)他の領域は比例or反比例関係があるのでそこのあたりの相関を無くせばみたい領域のシグナルを強く見せることができます。画像解析などの前処理でよく使うそうですが、白色化のイメージは以下が参考になりました。
+http://blog.amedama.jp/entry/2017/10/10/210250
+
+
+上記のASDから、80〜300Hzでは平坦ですがそれ以外の領域では周波数とともに感度が大きくなってしまいます(相関がある)。 これを白色化することで、余分なノイズを抑えて、最も感度の高い帯域の弱い信号をキレイに見ることができます。
+
+
+
+具体的にやっている作業は以下の通りです
+*"ここでの白色化の操作は、観測データをフーリエ変換して各周波数の成分(複素数)を求め、その絶対値で割り算し、フーリエ逆変換で元に戻すという方法です。これにより、観測データ全体に入っているような周波数ほど抑えられ、局地的にしか入っていないデータが強調されることになります。"*
+([Mathematicaで重力波データを解析](http://kogarashi.net/pitchblende/archives/641)から抜粋)
+
+```
+def whiten(strain, interp_psd, dt):
+ Nt = len(strain)
+ freqs = np.fft.rfftfreq(Nt, dt)
+
+ #これ何?
+ #freqs1 = np.linspace(0,2048.,Nt/2+1)
+
+
+ #ホワイトニング:周波数領域に変換し、ASDで割った後、逆フーリエ変換で元に戻す
+ hf = np.fft.rfft(strain)
+ norm = 1./np.sqrt(1./(dt*2))
+ white_hf = hf / np.sqrt(interp_psd(freqs)) * norm
+ white_ht = np.fft.irfft(white_hf, n=Nt)
+ return white_ht
+
+whiten_data = 1
+if whiten_data:
+ # now whiten the data from H1 and L1, and the template (use H1 PSD):
+ strain_H1_whiten = whiten(strain_H1,psd_H1,dt)
+ strain_L1_whiten = whiten(strain_L1,psd_L1,dt)
+
+ # We need to suppress the high frequency noise (no signal!) with some bandpassing:
+ bb, ab = butter(4, [fband[0]*2./fs, fband[1]*2./fs], btype='band')
+ normalization = np.sqrt((fband[1]-fband[0])/(fs/2))
+ strain_H1_whitenbp = filtfilt(bb, ab, strain_H1_whiten) / normalization
+ strain_L1_whitenbp = filtfilt(bb, ab, strain_L1_whiten) / normalization
+
+```
+軽くコードの説明
+
+
+##重力波可視化
+
+白色化によって得られたデータを出力してみます。
+
+
+```
+#ここは少し自分なりの理解を反映したため、コードを少しいじっています
+
+strain_whitenbp = strain_L1_whitenbp
+plt.figure(figsize=(10,8))
+plt.subplot(2,1,1)
+plt.plot(time-tevent,strain_whitenbp,"b",label='L1 whitened h(t)')
+
+#上下の反転しているためひっくり返します
+#L1とH1の測定測定値の誤差によって7ms全体をずらす
+strain_whitenbp = -strain_H1_whitenbp
+t_test=time-tevent-0.007
+plt.plot(t_test,strain_whitenbp,"r",label=' H1whitened h(t)')
+
+#plt.plot(time-tevent,template_match,'k',label='Template(t)')
+plt.ylim([-10,10])
+plt.xlim([-0.15,0.05])
+plt.grid('on')
+plt.xlabel('Time (s)')
+plt.ylabel('whitened strain (units of noise stdev)')
+plt.legend(loc='upper left')
+plt.show()
+
+
+```
+
+<img width="629" alt="スクリーンショット 2017-12-03 23.19.18.png" src="https://qiita-image-store.s3.amazonaws.com/0/125299/f813bc8e-dc4f-d8eb-bd56-bcc35ed01922.png">
+
+
+見事に論文で示唆されている結果になりました。
+
+最期にこのシグナルが重力波であるかどうかの検証をします。
+そのためにマッチドフィルター法と言う方法を用いて解析します。
+
+#マッチドフィルター法について
+
+マッチドフィルター法とは理論的に予測された波形をテンプレートにし、実験データとの相関を計算するという探索手法です。
+
+
+LIGOの計算では用いられておりませんでしたが、[scipy.signal.correlate](https://docs.scipy.org/doc/scipy/reference/generated/scipy.signal.correlate.html)で計算できるみたいです(直感的でわかりやすい)
+
+<img width="491" alt="スクリーンショット 2017-12-03 23.20.23.png" src="https://qiita-image-store.s3.amazonaws.com/0/125299/5da0201f-e240-367c-27c1-9d47b6e7f4e6.png">
+
+図はscipyの公式ドキュメントの[scipy.signal.correlate](https://docs.scipy.org/doc/scipy/reference/generated/scipy.signal.correlate.html)より
+
+残念ながら計算が結構大変なので(~~理解できなかったわけではない(笑)~~)、結果だけ掲載致しますが、マッチドフィルターを用いた数値計算との比較は以下の様になり今回の結果が連星ブラックホールによる重力波であると理論との比較からも証明することができました。
+
+<img width="466" alt="スクリーンショット 2017-12-03 23.24.16.png" src="https://qiita-image-store.s3.amazonaws.com/0/125299/7b87051f-3fcb-9d62-2c1f-ec8df1dccd5a.png">
+
+
+
+重力波で具体的に計算されたマッチドフィルターによる詳細は
+[An algorithm for detection of gravitational waves from inspiraling compact binaries B. Allen et al., PHYSICAL REVIEW D 85, 122006 (2012) ](http://arxiv.org/abs/gr-qc/0509116)
+のsection IVに詳しく記載されています。
+
+
+
+以上でPyhtonによる数値計算の結果でした。
+
+もちろん、このような単純な分析ではなく、紆余曲折があったととえられますが、この世紀の大発見の裏で、Pythonや統計学などが寄与していたことは間違いなさそうです。
+
+公式のノートブックでは上記の計算以外にも色々とされていて、重力波を聞いいてみるって言う興味深い項目もありましたので、宇宙物理に興味のある人は是非Pythonで色々動かしてみて(Jupyterはほんと便利)データ分析してみてください。
+
+
+
+#重力波でわかること
+以上Pythonによる分析実戦でした。最期に重力波で何がわかる様になるのか簡単に説明したいと思います。
+
+
+##重力波は透過性が良い
+従来の電磁波による観測方法では、重力波が発生するイベント(ブラックホール連星、中性子星連星、超新星爆発)がどこで発生しているのか断定することが出来ませんでした。今回の発生よりどこで重量波が発生しているのか方向がわかります。先ほどのL1とH1の発生したそれぞれの波形のずれから、どの方向から重力波がきたのか特定することができます。
+
+(L1とH1の図後ほど掲載予定)
+
+それによって特定された方向から、従来の電磁波による測定と合わせて、より正確な宇宙のできごとを探ることが出来ます。
+
+
+##物質が生まれた起源や、宇宙の起源がわかるかも
+詳細な計算はすっ飛ばして解説しましたが、今回の重量波の結果を解析した結果、太陽の36倍と29倍のブラックホールの合体によるものがわかりました。従来の考えでは太陽の10倍ほどの質量程度と見つめられたものが大きく見直されました。これほど大きくなったきっかけに、従来わかり得なかった重い元素(金やプラチナ)の起源がわかるのではないか示唆されています。また宇宙の始まった時に発生した急激な膨張(インフレーション)の際にも非常に大きな重力波が発生していたと言われています。この重力波から宇宙の起源を知ることもできるのではないかと期待されています。
+
+
+まだまだ様々な知見や
+詳しくは参考にしたブルバックスをはじめとした書籍などで。
+
+#最後に
+いかがだったでしょうか。これでもむずかしかったと思いますが、雰囲気が分かって貰えば幸いです。
+
+
+※2017年10月に中性子星連星のも発見された様ですが、今回参考にしたLIGOのデータや書籍ではあつかっていなかったので特に触れませんでした。
+
+また、訂正大歓迎です。
+
+
