+PythonとSensorTag, Kafka, Spark Streamingのストリーム処理 - Part 3: Apache AvroとSchema Registry
Changes in tags
Changes in body
Source | HTML | Preview
@@ -0,0 +1,250 @@
+ [Landoop](http://www.landoop.com)が提供する[fast-data-dev](https://hub.docker.com/r/landoop/fast-data-dev/)のDockerイメージには[Confluent Open Source](https://www.confluent.io/product/confluent-open-source/)の[Schema Registry](http://docs.confluent.io/current/schema-registry/docs/index.html)とWebツールの[Schema Registry UI](https://github.com/Landoop/schema-registry-ui)が含まれています。[前回](http://qiita.com/masato/items/12e746ffa112eaaabd39)SensorTagのデータはJSONフォーマットでKafkaへ送信していましたが[Apache Avro](https://avro.apache.org/)フォーマットも試してみます。Apache Avroはデータのシリアル化と言語に依存しないスキーマによるデータ交換の仕組みを提供します。Schema RegistryはREST APIから操作できるAvroスキーマを一元管理するためのストレージです。
+
+
+## Schema Registry
+
+ ローカルにあるAvroスキーマファイルを利用してデータをシリアライズすることもできますが、Schema Registryで一元管理することでAvroメッセージをデシリアライズする側も共通のデータフォーマットを参照することができます。
+
+
+### Schema Registry UI
+

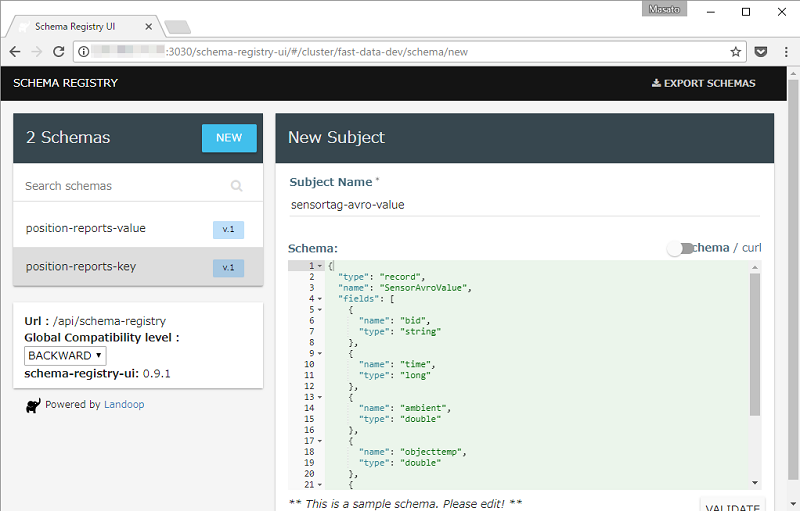

+ fast-data-devのトップページからSCHEMASをクリックするとSchema Registry UIのページが開きます。左上にあるNEWボタンをクリックするとAvroスキーマを記述するエディタが起動します。
+
+
+![schema-registry.png](https://qiita-image-store.s3.amazonaws.com/0/43745/b334a360-14e0-68e5-53cd-0f0c6028c6b2.png)
+
+
+
+ [Schema Registry UI](https://github.com/Landoop/schema-registry-ui)のエディタでAvroスキーマを記述します。保存する前にバリデーションを実行するため記述したJSONが正しいフォーマットか確認できます。
+
+ フォームの`Subject Name`はvalueスキーマの場合`topic名-value`と書くようです。SensorTagからAvroフォーマットで送信するtopic名は`sensortag-avro`なので、この場合は`sensortag-avro-value`になります。`Schema`のフィールドにSensorTag用のAvroスキーマをJSONフォーマットで記述します。
+
+
+``` json
+{
+ "type": "record",
+ "name": "SensorAvroValue",
+ "fields": [
+ {
+ "name": "bid",
+ "type": "string"
+ },
+ {
+ "name": "time",
+ "type": "long"
+ },
+ {
+ "name": "ambient",
+ "type": "double"
+ },
+ {
+ "name": "objecttemp",
+ "type": "double"
+ },
+ {
+ "name": "humidity",
+ "type": "double"
+ },
+ {
+ "name": "rh",
+ "type": "double"
+ }
+ ]
+}
+```
+
+
+## Raspberry Pi 3
+
+ [前回](http://qiita.com/masato/items/12e746ffa112eaaabd39)Raspberry Pi 3ではKafkaのPythonクライアントとして[kafka-python](http://kafka-python.readthedocs.io/en/master/)を利用しました。今回はAvroフォーマットに対応している[confluent-kafka-python](https://github.com/confluentinc/confluent-kafka-python)を使います。
+
+
+### librdkafkaのインストール
+
+ confluent-kafka-pythonのインストールには[librdkafka](https://github.com/edenhill/librdkafka)のヘッダが必要です。先にlibrdkafkaをビルドして共有ライブラリ情報を更新します。
+
+```
+$ sudo apt-get update && sudo apt-get install git build-essential -y
+$ git clone https://github.com/edenhill/librdkafka.git
+$ cd librdkafka
+$ ./configure
+$ make && sudo make install
+$ sudo ldconfig
+```
+
+### confluent-kafkaのインストール
+
+ Pythonのヘッダファイルも必要です。Avroフォーマットを利用する場合pipパッケージ名は`confluent-kafka[avro]`になります。Avroが不要な場合は`confluent-kafka`です。
+
+```
+$ sudo apt-get update && sudo apt-get install python-dev -y
+$ sudo pip install confluent-kafka[avro]
+```
+
+### Avro Producer
+
+ オフィシャルの[confluent-kafka-python](https://github.com/confluentinc/confluent-kafka-python)のページにあるコードを参考にAvro Producerを書きます。公式サンプルではローカルにあるスキーマファイルを利用しています。スキーマをSchema Registryから取得する機能は実装されていないようなので、ちょっと手間ですがSchema Registryから直接REST APIでスキーマを文字列として取得します。
+
+
+``` python:avro_producer_sensortag.py
+from bluepy.sensortag import SensorTag
+import sys
+import time
+import calendar
+import requests
+from confluent_kafka import avro
+from confluent_kafka.avro import AvroProducer
+
+def main():
+ argvs = sys.argv
+ argc = len(argvs)
+ if (argc != 2):
+ print 'Usage: # python {0} bd_address'.format(argvs[0])
+ quit()
+ bid = argvs[1]
+ print('Connecting to ' + bid)
+
+ timeout = 10.0
+
+ tag = SensorTag(bid)
+ tag.IRtemperature.enable()
+ tag.humidity.enable()
+
+ time.sleep(1.0)
+
+ get_schema_req_data = requests.get(
+ "http://<fast-data-devのIPアドレス>:8081/subjects/sensortag-avro-value/versions/latest")
+ get_schema_req_data.raise_for_status()
+
+ schema_string = get_schema_req_data.json()['schema']
+ value_schema = avro.loads(schema_string)
+
+ avroProducer = AvroProducer({
+ 'api.version.request':True,
+ 'bootstrap.servers': '<fast-data-devのIPアドレス>:9092',
+ 'schema.registry.url': '<fast-data-devのIPアドレス>:8081'
+ }, default_value_schema=value_schema)
+
+ while True:
+ tAmb, tObj = tag.IRtemperature.read()
+ humidity, rh = tag.humidity.read()
+
+ value = {
+ "bid" : bid,
+ "time" : calendar.timegm(time.gmtime()),
+ "ambient": tAmb,
+ "objecttemp": tObj,
+ "humidity": humidity,
+ "rh": rh
+ }
+
+ avroProducer.produce(topic='sensortag-avro', value=value)
+ avroProducer.flush()
+ print(value)
+ time.sleep(timeout)
+
+ tag.disconnect()
+ del tag
+
+if __name__ == '__main__':
+ main()
+```
+
+ SensorTagのBDアドレスをhcitoolを使い確認します。
+
+```
+$ sudo hcitool lescan
+LE Scan ...
+...
+B0:B4:48:BE:5E:00 CC2650 SensorTag
+...
+```
+
+ BDアドレスを引数にして作成したPythonスクリプトを実行します。
+
+```
+$ python avro_producer_sensortag.py <SensorTagのBDアドレス>
+```
+
+ 以下のようなログを出力してKafkaブローカーへメッセージ送信を開始します。
+
+```
+{'bid': 'B0:B4:48:BE:5E:00', 'time': 1501495463, 'humidity': 27.04132080078125, 'objecttemp': 22.5, 'ambient': 26.84375, 'rh': 69.05517578125}
+{'bid': 'B0:B4:48:BE:5E:00', 'time': 1501495475, 'humidity': 27.02117919921875, 'objecttemp': 22.75, 'ambient': 26.84375, 'rh': 69.05517578125}
+{'bid': 'B0:B4:48:BE:5E:00', 'time': 1501495486, 'humidity': 27.04132080078125, 'objecttemp': 22.96875, 'ambient': 26.84375, 'rh': 69.05517578125}
+```
+
+
+### Avro Consumer
+
+ Avro Consumerのコードは[confluent-kafka-python](https://github.com/confluentinc/confluent-kafka-python)にあるサンプルをそのまま使います。
+
+``` python:avro_consumer_sensortag.py
+import requests
+from confluent_kafka import KafkaError
+from confluent_kafka.avro import AvroConsumer
+from confluent_kafka.avro.serializer import SerializerError
+
+c = AvroConsumer({
+ 'api.version.request':True,
+ 'bootstrap.servers': '<fast-data-devのIPアドレス>:9092',
+ 'group.id': 'raspiavro',
+ 'schema.registry.url': 'http://<fast-data-devのIPアドレス>:8081'})
+c.subscribe(['sensortag-avro'])
+
+running = True
+while running:
+ try:
+ msg = c.poll(10)
+ print(msg)
+ if msg:
+ if not msg.error():
+ print(msg.value())
+ elif msg.error().code() != KafkaError._PARTITION_EOF:
+ print(msg.error())
+ running = False
+ except SerializerError as e:
+ print("Message deserialization failed for %s: %s" % (msg, e))
+ running = False
+
+c.close()
+```
+
+
+ 作成したPythoのスクリプトを実行します。
+
+```
+$ python avro_consumer_sensortag.py
+```
+
+ サンプルでは10秒間隔でpollingしています。タイミングがあわないとデータを取得できないためNoneが返ります。
+
+```
+<cimpl.Message object at 0x7655de88>
+<cimpl.Message object at 0x764ee6f0>
+{u'bid': u'B0:B4:48:BE:5E:00', u'time': 1501495204L, u'humidity': 27.27294921875, u'objecttemp': 22.78125, u'ambient': 27.09375, u'rh': 69.671630859375}
+<cimpl.Message object at 0x7655de88>
+None
+<cimpl.Message object at 0x7655de88>
+{u'bid': u'B0:B4:48:BE:5E:00', u'time': 1501495215L, u'humidity': 27.26287841796875, u'objecttemp': 22.9375, u'ambient': 27.09375, u'rh': 69.671630859375}
+<cimpl.Message object at 0x747caa98>
+```
+
+### kafka-avro-console-consumer
+
+ 最後にサーバー側でも`kafka-avro-console-consumer`コマンドからメッセージを取得してみます。
+
+
+```
+$ docker-compose exec kafka-stack \
+ kafka-avro-console-consumer \
+ --bootstrap-server localhost:9092 \
+ --topic sensortag-avro
+```
+
+ こちらも同様にSensorTagのデータを取得することができます。
+
+```
+{"bid":"B0:B4:48:BE:5E:00","time":1501495384,"ambient":26.9375,"objecttemp":22.96875,"humidity":27.11181640625,"rh":69.05517578125}
+{"bid":"B0:B4:48:BE:5E:00","time":1501495396,"ambient":26.90625,"objecttemp":22.6875,"humidity":27.0916748046875,"rh":69.05517578125}
+```
