+SBDBTを使ってArduinoとWindows PC間で無線通信を行う
Changes in tags
Changes in body
Source | HTML | Preview
@@ -0,0 +1,99 @@
+# 用意するもの<a id="sec-1" name="sec-1"></a>
+
+- Arduino Uno
+- PIC24FJ64GB004 小型マイコン基板 SBDBT (ランニングエレクトロニクス)!
+ <http://runningele.cart.fc2.com/ca1/2/p-r-s/>
+- Bluetooth USB アダプター BSHSBD03 (バッファロー)
+ <http://buffalo.jp/products/catalog/supply/bluetooth/bluetooth/adapter/bshsbd03/>
+
+# 結線<a id="sec-2" name="sec-2"></a>
+
+SBDBT と Arduino 間の結線は以下の通り:
+
+<table>
+
+<tr>
+<td class="right">SBDBT</td>
+<td class="left">Arduino Uno</td>
+</tr>
+
+<tr>
+<td class="right">2</td>
+<td class="left">3.3V</td>
+</tr>
+
+<tr>
+<td class="right">3</td>
+<td class="left">GND</td>
+</tr>
+
+<tr>
+<td class="right">7</td>
+<td class="left">D0(RX)</td>
+</tr>
+
+<tr>
+<td class="right">8</td>
+<td class="left">D1(TX)</td>
+</tr>
+</table>
+
+また,SBDBTの6番ピンと9番ピンを接続しておく(フロー制御なしの設定).
+
+# プログラム<a id="sec-3" name="sec-3"></a>
+
+ int counter;
+
+ void setup() {
+ Serial.begin(9600);
+ counter = 0;
+ }
+
+ void loop() {
+ Serial.println(counter);
+ counter++;
+ delay(100);
+ }
+
+# 書き込みと接続<a id="sec-4" name="sec-4"></a>
+
+## Arduino側<a id="sec-4-1" name="sec-4-1"></a>
+
+- Arduino Unoにプログラムを書き込むときには,D0(RX)とD1(TX)ピンを
+ 抜いておく必要がある.
+
+- USBケーブルでPCとつないだままだと,シリアル接続での
+ 通信経路がUSBケーブル経由になってしまう.
+ Bluetoothで通信を行うためには,USBケーブルをPCから外す必要がある.
+ Arduinoへの給電はUSB-ACアダプタなどで行う.
+
+## Windows側<a id="sec-4-2" name="sec-4-2"></a>
+

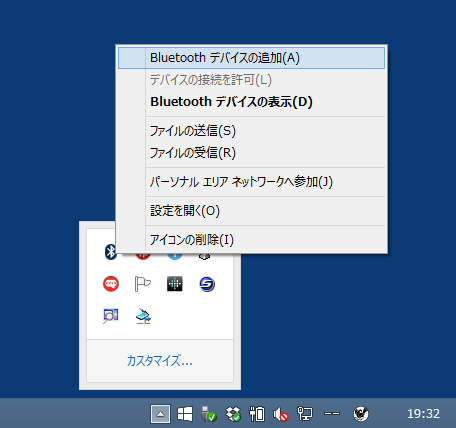

+- タスクバーのBluetoothアイコンを右クリックし,
+ [Bluetoothデバイスの追加]を選択する.
+
+![sbdbt01.png](https://qiita-image-store.s3.amazonaws.com/0/53034/83537cf1-9984-5e2c-2980-ef8d8c932ba0.png)
+
+- Bluetoothデバイスの管理画面に,SBDBT-xxxxxxxxxxxxが現れる(少し時間が
+ かかることもあるので気長に待つ)ので,[ペアリング]をクリックする.
+ パスコードの入力を促されるので,マニュアルにある通り0000を入力する.
+
+![sbdbt02s.png](https://qiita-image-store.s3.amazonaws.com/0/53034/df315a54-4d59-6f3d-36b8-736d53f2100c.png)
+
+- デバイスマネージャーの[ポート(COMとLPT)]に
+ [Bluetoothリンク経由の標準シリアル]が現れる.
+ 私の場合は二つ現れた.
+ プロパティの[詳細]タグの[バスによって報告されるデバイスの説明]が
+ SPP(Serial Port Profile)になっている方が恐らく正解.
+
+![sbdbt03.png](https://qiita-image-store.s3.amazonaws.com/0/53034/8afc04bc-d6bf-01b1-cf0b-4be824b853a7.png)
+
+- ポートの設定について,動作した例を以下に示す.
+
+![sbdbt04.png](https://qiita-image-store.s3.amazonaws.com/0/53034/65c2f09c-0a27-1a59-ba58-a6cfe3bc0c8b.png)
+

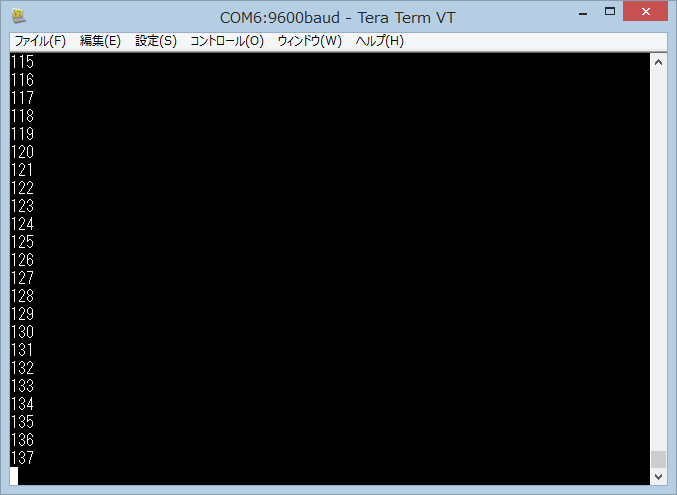

+- Arduinoから送信されたデータの確認には,
+ 例えばTera Term <http://osdn.jp/projects/ttssh2/> を使う.
+ 以下のように表示されればOK.
+
+![sbdbt05.png](https://qiita-image-store.s3.amazonaws.com/0/53034/7f95a119-1b06-47f4-2b90-43edf8b10ec0.png)
