IOS XEルータにおける NAT on a stick の設定について

ISR800/900シリーズのEoSアナウンスにともない、IOS XEルータでの NAT on a stick (ヘアピン NATとも呼ばれます) の設定の問い合わせをいくつかいただくようになりました。下記サイトの情報を参考に IOS XEルータでのNAT on a stick の挙動を確認しましたのでその結果をまとめます。

結論、

• IOS XEルータでは loopbackインタフェースを nat インタフェースとして使用することが出来ません。
• VRF-Aware Software Infrastructure (VASI) および vrf の設定を利用することで、Classic IOSと同様のNAT on a stick (ヘアピン NAT)の設定を行うことが可能になります。

参考サイト

ネットワークチェンジニアとして

本記事ではトポロジ、IPアドレス等の情報はすべて、こちらの内容のものを引用させていただいております。深く感謝申し上げます。

概要 （参考サイトより）

“NAT on a stick”とは1つのI/Fでinside, outsideの両方の役割を果たすNATの設定方法の事です。”on a stick”という用語は、”1つの物理I/Fで何かタスクを実行する事”を指します。

一般的にNATを使用する場合は、insideとoutisdeは別のInterfaceになります。例えば、以下の構成が一例です。

            +--------+
            |   R2   |
 NAT outside+-+---+--+NAT inside
 200.0.12.2/24│  │192.168.23.2/24
              │  │
-----┬--------┴  ┴--------┬--------
     │200.0.12.1/24       │192.168.23.3/24
+---+----+            +---+----+
|   BB1  |            |   R3   |
+--------+            +--------+

“Nat on a stick”が有効であるのは、以下構成図のようにinsideとoutsideが共有せざるを得ない状況の場合です。”Nat on a stick”を使用する事によって、以下のような物理構成でもNATを実現し、Internetへのアクセスを提供する事ができます。

           +--------+
           |   R2   |
           +---+----+
               │192.168.23.2/24 (primary)
               │200.0.12.2/24 (secondary)
----┬----------┴----------┬--------
    │200.0.12.1/24        │192.168.23.3/24
+---+----+            +---+----+
|   BB1  |            |   R3   |
+--------+            +--------+

NAT on a stick 内部から外部へのアクセス　

構成概要

上記の通り、IOS XEルータでは LoopbackインタフェースによるNATが動作しませんので、代替としてVASIおよびVRFを設定します。
動作確認を行う構成は以下の通りです。

    vasileft1 10.2.2.2/24 (vrf red)
        vasiright1 10.2.2.1/24
           +--------+
           | R2-vasi|
           +---+----+
            gi1│192.168.23.2/24 (primary)
               │200.0.12.2/24 (secondary)
----┬----------┴------------┬--------
 gi1│200.0.12.1/24       gi1│192.168.23.3/24
+---+----+              +---+----+
|   BB1  |              |   R3   |
+--------+              +--------+
Lo0 200.1.1.1/24         Lo0 10.3.3.3/24

R2-vasiの設定で重要になる部分は下記になります

[R2-vasi]
vrf definition red
 !
 address-family ipv4
 exit-address-family
!
interface GigabitEthernet1
 ip address 200.0.12.2 255.255.255.0 secondary
 ip address 192.168.23.2 255.255.255.0
 ip nat inside
 ip policy route-map RMAP_POLICE
!
interface vasileft1
 vrf forwarding red
 ip address 10.2.2.2 255.255.255.0
!
interface vasiright1
 ip address 10.2.2.1 255.255.255.0
 ip nat outside
!
ip route 200.0.2.0 255.255.255.0 GigabitEthernet1
!
ip route vrf red 0.0.0.0 0.0.0.0 10.2.2.1
!
ip nat pool NAT_POOL 200.0.2.100 200.0.2.199 prefix-length 24
ip nat inside source static 10.3.3.3 200.0.2.3
ip nat inside source list ACL_NAT_SOURCE pool NAT_POOL overload
!
ip access-list extended ACL_NAT_SOURCE
 10 permit ip 192.168.0.0 0.0.255.255 any
 20 permit ip 10.0.0.0 0.255.255.255 any
ip access-list extended ACL_POLICE
 10 permit ip 192.168.0.0 0.0.255.255 any
 20 permit ip 10.0.0.0 0.255.255.255 any
 30 permit ip any 200.0.2.0 0.0.0.255
route-map RMAP_POLICE permit 10
 match ip address ACL_POLICE
 set ip next-hop 10.2.2.22 10.2.2.2

なお設定全文は下記ファイルです

BB1

Building configuration...

Current configuration : 3327 bytes
!
! Last configuration change at 08:55:14 UTC Thu Oct 16 2025
!
version 17.15
service timestamps debug datetime msec
service timestamps log datetime msec
platform qfp utilization monitor load 80
platform sslvpn use-pd
platform console serial
!
hostname BB1
!
boot-start-marker
boot-end-marker
!
!
no logging console
no aaa new-model
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
login on-success log
!
!
subscriber templating
!
!
!
crypto pki trustpoint SLA-TrustPoint
 enrollment pkcs12
 revocation-check crl
 hash sha512
!
!
!
!
license udi pid C8000V sn 96TNB3G2XSV
memory free low-watermark processor 166409
diagnostic bootup level minimal
!
!
!
!
redundancy
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 200.1.1.1 255.255.255.0
!
interface GigabitEthernet1
 ip address 200.0.12.1 255.255.255.0
 negotiation auto
!
interface GigabitEthernet2
 ip address dhcp
 shutdown
 negotiation auto
!
interface GigabitEthernet3
 no ip address
 shutdown
 negotiation auto
!
interface GigabitEthernet4
 no ip address
 shutdown
 negotiation auto
!
router bgp 100
 bgp log-neighbor-changes
 network 200.1.1.0
 neighbor 200.0.12.2 remote-as 100
!
ip forward-protocol nd
!
no ip http server
ip http secure-server
ip ssh bulk-mode 131072
!
!
!
control-plane
!
!
line con 0
 exec-timeout 0 0
 stopbits 1
line aux 0
line vty 0 4
 exec-timeout 0 0
 login
 transport input ssh
!
!
!
!
!
!
!
end

R2-vasi

Building configuration...

Current configuration : 6593 bytes
!
! Last configuration change at 08:55:18 UTC Thu Oct 16 2025
!
version 17.15
service timestamps debug datetime msec
service timestamps log datetime msec
platform qfp utilization monitor load 80
platform sslvpn use-pd
platform console serial
!
hostname R2-vasi
!
boot-start-marker
boot-end-marker
!
!
vrf definition red
 !
 address-family ipv4
 exit-address-family
!
no logging console
no aaa new-model
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
login on-success log
!
!
subscriber templating
!
!
!
crypto pki trustpoint SLA-TrustPoint
 enrollment pkcs12
 revocation-check crl
 hash sha512
!
crypto pki trustpoint TP-self-signed-2044398977
 enrollment selfsigned
 subject-name cn=IOS-Self-Signed-Certificate-2044398977
 revocation-check none
 rsakeypair TP-self-signed-2044398977
 hash sha512
!
!
!
!
license udi pid C8000V sn 99T0KI7OKZR
memory free low-watermark processor 166409
diagnostic bootup level minimal
!
!
!
!
redundancy
!
!
!
!
!
!
!
!
!
!
interface GigabitEthernet1
 ip address 200.0.12.2 255.255.255.0 secondary
 ip address 192.168.23.2 255.255.255.0
 ip nat inside
 ip policy route-map RMAP_POLICE
 negotiation auto
!
interface GigabitEthernet2
 no ip address
 shutdown
 negotiation auto
!
interface GigabitEthernet3
 no ip address
 shutdown
 negotiation auto
!
interface GigabitEthernet4
 no ip address
 shutdown
 negotiation auto
!
interface vasileft1
 vrf forwarding red
 ip address 10.2.2.2 255.255.255.0
 no keepalive
!
interface vasiright1
 ip address 10.2.2.1 255.255.255.0
 ip nat outside
 no keepalive
!
router ospf 1
 network 10.2.2.2 0.0.0.0 area 0
 network 192.168.23.2 0.0.0.0 area 0
 default-information originate always
!
router bgp 100
 bgp log-neighbor-changes
 network 200.0.2.0
 neighbor 200.0.12.1 remote-as 100
!
ip forward-protocol nd
!
ip http server
ip http secure-server
ip route 200.0.2.0 255.255.255.0 GigabitEthernet1
ip route vrf red 0.0.0.0 0.0.0.0 10.2.2.1
ip nat pool NAT_POOL 200.0.2.100 200.0.2.199 prefix-length 24
ip nat inside source static 10.3.3.3 200.0.2.3
ip nat inside source list ACL_NAT_SOURCE pool NAT_POOL overload
ip ssh bulk-mode 131072
!
ip access-list extended ACL_NAT_SOURCE
 10 permit ip 192.168.0.0 0.0.255.255 any
 20 permit ip 10.0.0.0 0.255.255.255 any
ip access-list extended ACL_POLICE
 10 permit ip 192.168.0.0 0.0.255.255 any
 20 permit ip 10.0.0.0 0.255.255.255 any
 30 permit ip any 200.0.2.0 0.0.0.255
route-map RMAP_POLICE permit 10
 match ip address ACL_POLICE
 set ip next-hop 10.2.2.22 10.2.2.2
!
!
!
control-plane
!
!
line con 0
 exec-timeout 0 0
 stopbits 1
line aux 0
line vty 0 4
 exec-timeout 0 0
 login
 transport input ssh
!
!
!
!
!
!
!
end

R3

Building configuration...

Current configuration : 3314 bytes
!
! Last configuration change at 08:55:16 UTC Thu Oct 16 2025
!
version 17.15
service timestamps debug datetime msec
service timestamps log datetime msec
platform qfp utilization monitor load 80
platform sslvpn use-pd
platform console serial
!
hostname R3
!
boot-start-marker
boot-end-marker
!
!
no logging console
no aaa new-model
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
login on-success log
!
!
subscriber templating
!
!
!
crypto pki trustpoint SLA-TrustPoint
 enrollment pkcs12
 revocation-check crl
 hash sha512
!
!
!
!
license udi pid C8000V sn 9FILV9YHV8N
memory free low-watermark processor 166409
diagnostic bootup level minimal
!
!
!
!
redundancy
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 10.3.3.3 255.255.255.0
!
interface GigabitEthernet1
 ip address 192.168.23.3 255.255.255.0
 negotiation auto
!
interface GigabitEthernet2
 no ip address
 shutdown
 negotiation auto
!
interface GigabitEthernet3
 no ip address
 shutdown
 negotiation auto
!
interface GigabitEthernet4
 no ip address
 shutdown
 negotiation auto
!
router ospf 1
 network 10.3.3.3 0.0.0.0 area 0
 network 192.168.23.3 0.0.0.0 area 0
!
ip forward-protocol nd
!
no ip http server
ip http secure-server
ip ssh bulk-mode 131072
!
!
!
control-plane
!
!
line con 0
 exec-timeout 0 0
 stopbits 1
line aux 0
line vty 0 4
 exec-timeout 0 0
 login
 transport input ssh
!
!
!
!
!
!
!
end

設定説明

NATを行うI/Fを以下のように定義します。この時、物理I/Fをinsideとし、vasiright1をoutsideとしています。

[R2-vasi]
interface GigabitEthernet1
 ip address 200.0.12.2 255.255.255.0 secondary
 ip address 192.168.23.2 255.255.255.0
 ip nat inside
 ip policy route-map RMAP_POLICE

interface vasiright1
 ip address 10.2.2.1 255.255.255.0
 ip nat outside

以下のようにNAT変換ルールを定義します。かなりトリッキーな設定ですが、以下の例はinside globalアドレスとして200.0.2.0/24を使用します。inside globalアドレスはR2に存在しないアドレス空間を使用して下さい。(なぜならば、仮に200.0.1.0/24のように存在するアドレスがinside globalとして割り当てると、戻りのパケットが想定通りにNATされません。200.0.1.0/24をinside interfaceで受信してもNATの変換対象とはならないからです。実際に200.0.1.0/24をinside globalとして設定してパケットを観察すると、NATの挙動を納得できると思います。)

[R2-vasi]
ip nat pool NAT_POOL 200.0.2.100 200.0.2.199 prefix-length 24
ip nat inside source list ACL_NAT_SOURCE pool NAT_POOL overload
!
ip access-list extended ACL_NAT_SOURCE
 permit ip 192.168.0.0 0.0.255.255 any
 permit ip 10.0.0.0 0.255.255.255 any

inside globalアドレスがどのI/Fに接続されているかルータに教えるため、以下のようなstatic routeを定義します。

[R2-vasi]
ip route 200.0.2.0 255.255.255.0 GigabitEthernet1

外部から内部へ・内部から外部への両方の通信に対して、以下のようなpolicy routingを定義します。inside I/Fからoutside I/Fへ転送するように見せかける事で、NATの制御対象になるようにします。

[R2-vasi]
interface GigabitEthernet1
 ip policy route-map RMAP_POLICE

route-map RMAP_POLICE permit 10
 match ip address ACL_POLICE
 set ip next-hop 10.2.2.22 10.2.2.2

ip access-list extended ACL_POLICE
 10 permit ip 192.168.0.0 0.0.255.255 any
 20 permit ip 10.0.0.0 0.255.255.255 any
 30 permit ip any 200.0.2.0 0.0.0.255

VASI Left (VRF red) に飛ばしたトラフィックを戻すために、VRF red で以下の設定を行います

[R2-vasi]
vrf definition red
 !
 address-family ipv4
 exit-address-family

interface vasileft1
 vrf forwarding red
 ip address 10.2.2.2 255.255.255.0

ip route vrf red 0.0.0.0 0.0.0.0 10.2.2.1

動作確認

R3からR1へのpingによる疎通確認を行います。

[R3]
R3#ping 200.1.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 200.1.1.1, timeout is 2 seconds:
!!!!!

この時のNAT tableは以下の通りです。

[R2-vasi]
R2-vasi#show ip nat translations
Pro  Inside global         Inside local          Outside local         Outside global
---  200.0.2.3             10.3.3.3              ---                   ---
icmp 200.0.2.100:29        192.168.23.3:29       200.1.1.1:29          200.1.1.1:29
Total number of translations: 2

パケットキャプチャーは以下の通りです

NAT on a stick 外部から内部へのアクセス

設定説明

外部から内部へのアクセスを提供するためにはstatic NATを定義します。以下は10.3.3.3(R3)のinside globalアドレスとして200.0.2.3を割り当てる例です。

[R2-vasi]
ip nat inside source static 10.3.3.3 200.0.2.3

動作確認

BB1からR3へ接続可能である事を確認します。

[BB1]
BB1#ping 200.0.2.3
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 200.0.2.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/3 ms

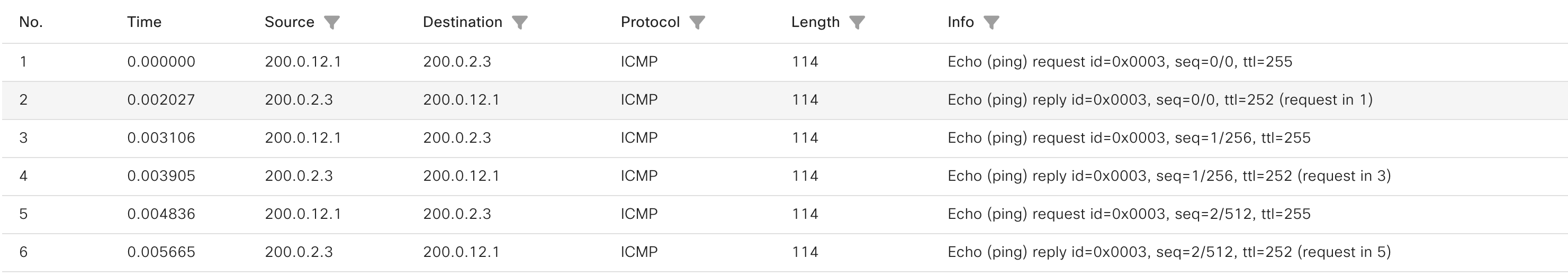

パケットキャプチャーは以下の通りです

CMLラボファイル

本検証は Cisco CML 2.9 を利用して確認しました。
CMLでのラボのXMLファイルはこちらです。

謝辞

本件の執筆にあたっては、「ネットワークチェンジニアとして」さんの以下の記事を参考に、トポロジ、IPアドレス等を基本的に踏襲して編集しました。あらためて感謝申し上げます。
https://changineer.info/network/cisco_ios/cisco_ios_ipservice/cisco_ios_ipservice_nat_on_a_stick.html
