+## 概要
+音声合成IC で百人一首の練習マシーンを作る
+
+## はじめに
+5月27日は百人一首の日
+藤原定家によってこの日、百人一首が完成されたと言われています。
+
+「ちはやふる」主演の広瀬すず、可愛いですね!!「海街diary」もよかったす!!
+
+今回は「ちはやふる」公開記念ということで、ESP8266(以下 WROOM02) で、音声合成LSI を使って百人一首の練習マシーンを作ろう!!という企画です。
+
+![i12-82-08c.png](https://qiita-image-store.s3.amazonaws.com/0/69410/c8428a2f-8179-4020-163c-32dadafe2ca9.png)
+
+## 完成イメージ
+ - 一人でもくもくと、百人一首の練習をするためのマシーン
+ - WROOM02 が、ランダムに読み上げる
+ - 練習用札を「バシッ」と払うと、読み上げが中断する
+ - 元の場所に戻すと、次の札の読み上げ再開
+
+
+## 部品調達
+
+部品は全て秋月電子で調達しました。
+
+ - WROOM02 + 電源回路
+いつものやつ
+ - 音声合成LSI ATP3011 (850円)
+http://akizukidenshi.com/catalog/g/gI-06220/
+秋月では ATP3012 と ATP3011 の扱いがあります。
+ATP3012 のほうが音質が良いですが、50円ほど高く、さらに外付けの水晶発信器が必要になります。
+そこで今回は ATP3011F1-PU (ゆっくりな女声) にしました。
+WROOM02 とは I2C で接続します。
+![I-06220.JPG](https://qiita-image-store.s3.amazonaws.com/0/69410/4bbe58f3-9ac1-713e-48b9-f6a174d33913.jpeg)

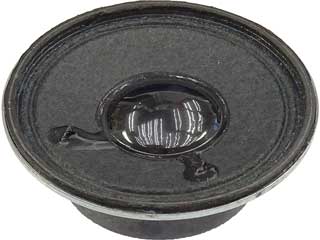

+ - スピーカー 8Ω0.5W (80円)
+http://akizukidenshi.com/catalog/g/gP-04656/
+![P-04656.jpg](https://qiita-image-store.s3.amazonaws.com/0/69410/d4f73886-6d71-d9d1-5d33-489c9edbdfe8.jpeg)
+ - オーディオパワーアンプIC LM380N (120円)
+http://akizukidenshi.com/catalog/g/gI-10501/
+![I-10501.jpg](https://qiita-image-store.s3.amazonaws.com/0/69410/3112a624-964d-2090-a5f5-cc81d58c507b.jpeg)
+ - ケース入りリードスイッチ(磁石付セット) MC-14AG (250円)
+http://akizukidenshi.com/catalog/g/gP-04025/
+磁石スイッチです。取り札に付けて、実戦的な練習ができるようにします。
+![P-04025.jpg](https://qiita-image-store.s3.amazonaws.com/0/69410/ebfd36eb-19a8-c0da-4a8c-3d618942fb31.jpeg)
+
+## 回路
+
+音声合成LSI ATP3011 ですが、SPI でも通信可能ですが、今回は I2C で。
+2線なので、ほんとお手軽に配線できます。
+
+![スクリーンショット_2016-05-24_12_26_32.png](https://qiita-image-store.s3.amazonaws.com/0/69410/50686270-9081-3363-3318-602aaa848cdb.png)

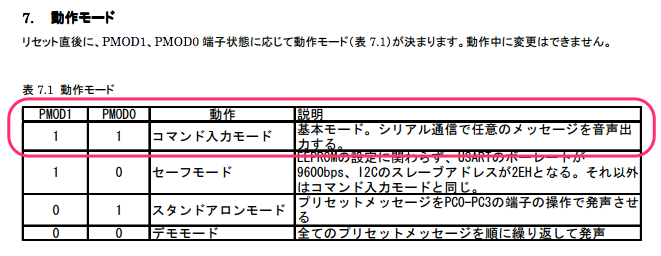

+※ 配線中、最初だけは「デモモード」にしておくと便利です。
+
+![スクリーンショット_2016-05-24_12_26_46.png](https://qiita-image-store.s3.amazonaws.com/0/69410/0a6f1456-5397-6ad6-4c12-233f70035265.png)
+
+音声合成LSI ATP3011 はピン数が多いですが、上記 4個 のモード設定と、I2C、スピーカ出力だけですね。簡単です。
+
+![スクリーンショット 2016-05-24 12.48.31.png](https://qiita-image-store.s3.amazonaws.com/0/69410/0bc64e60-d8a1-8eb3-c7fd-83af6f571861.png)
+
+* そういえば最近、upverter で ちゃんとした回路図、書いてないなぁ。。。
+
+## 実験スケッチ
+シリアルモニタからローマ字を入力すると、内容をしゃべります。
+
+<例>
+konnichiwa
+
+```c
+#include <Wire.h>
+
+// ATP3011 I2C Address
+const uint8_t ADDR = 0x2E;
+
+void setup() {
+ Serial.begin(115200);
+ Serial.println("");
+//Wire.begin(4, 5); // (SDA,SCL) Default
+ Wire.begin(); // (SDA,SCL)
+
+ delay(200);
+}
+
+void check_serial() {
+ if (0 < Serial.available()) {
+ delay(10);
+ String buff;
+ while (0 < Serial.available()) {
+ char ch = Serial.read();
+ if (ch == '\n') {
+ speak(buff);
+ Serial.println(buff);
+ } else if (0x20 <= ch && ch <= 0x7f) {
+ // ASCII文字コード
+ buff = buff + ch;
+ } else {
+ // Do nothing
+ }
+ }
+ }
+}
+
+void loop() {
+ check_serial();
+ if (isBusy()) {
+ Serial.println("speaking...");
+ delay(500);
+ }
+}
+
+
+bool isBusy() {
+ Wire.requestFrom(ADDR, (uint8_t)1);
+ while (true) {
+ while (Wire.available()) {
+ char b = Wire.read();
+ // コマンド実行中は Busy 状態になり、この間に他のコマンドを受信すると、コマンド応答として '*' が返ります。
+ // なお、発話中は Busy 状態となります。
+ return b == '*';
+ }
+ delay(100);
+ }
+}
+
+void speak_stop() {
+ speak("$");
+}
+
+void speak(String buff) {
+
+ uint8_t *data = (uint8_t *)buff.c_str();
+ write_data(ADDR, data, buff.length());
+
+ // 1つのコマンドは 1byte~127byte の ASCII 文字列の最後にデリミタとして CR(0x0D)を付与します。
+ // AT30110F4 は、この CR の受信後にコマンドを実行します。なお、コマンドの大文字、小文字は区別されます。
+
+ uint8_t cmd[] = {0x0D};
+ write_data(ADDR, cmd, 1);
+
+ delay(1);
+}
+
+/////////
+
+void write_data(uint8_t addr, uint8_t *data, size_t len) {
+ // wireライブラリは最大32バイトなので分割して送信する
+ const size_t max = 32;
+ size_t n = len / max;
+ size_t m = len % max;
+ size_t i = 0;
+ for (; i < n; i++) {
+ write(addr, &data[i*max], max);
+ }
+ write(addr, &data[i*max], m);
+ delay(1);
+}
+
+void write(uint8_t addr, uint8_t *data, size_t len) {
+ Wire.beginTransmission(addr);
+ Wire.write(data, len);
+ Wire.endTransmission();
+ delayMicroseconds(27); // 26.3us
+}
+```
+
+## 工作
+

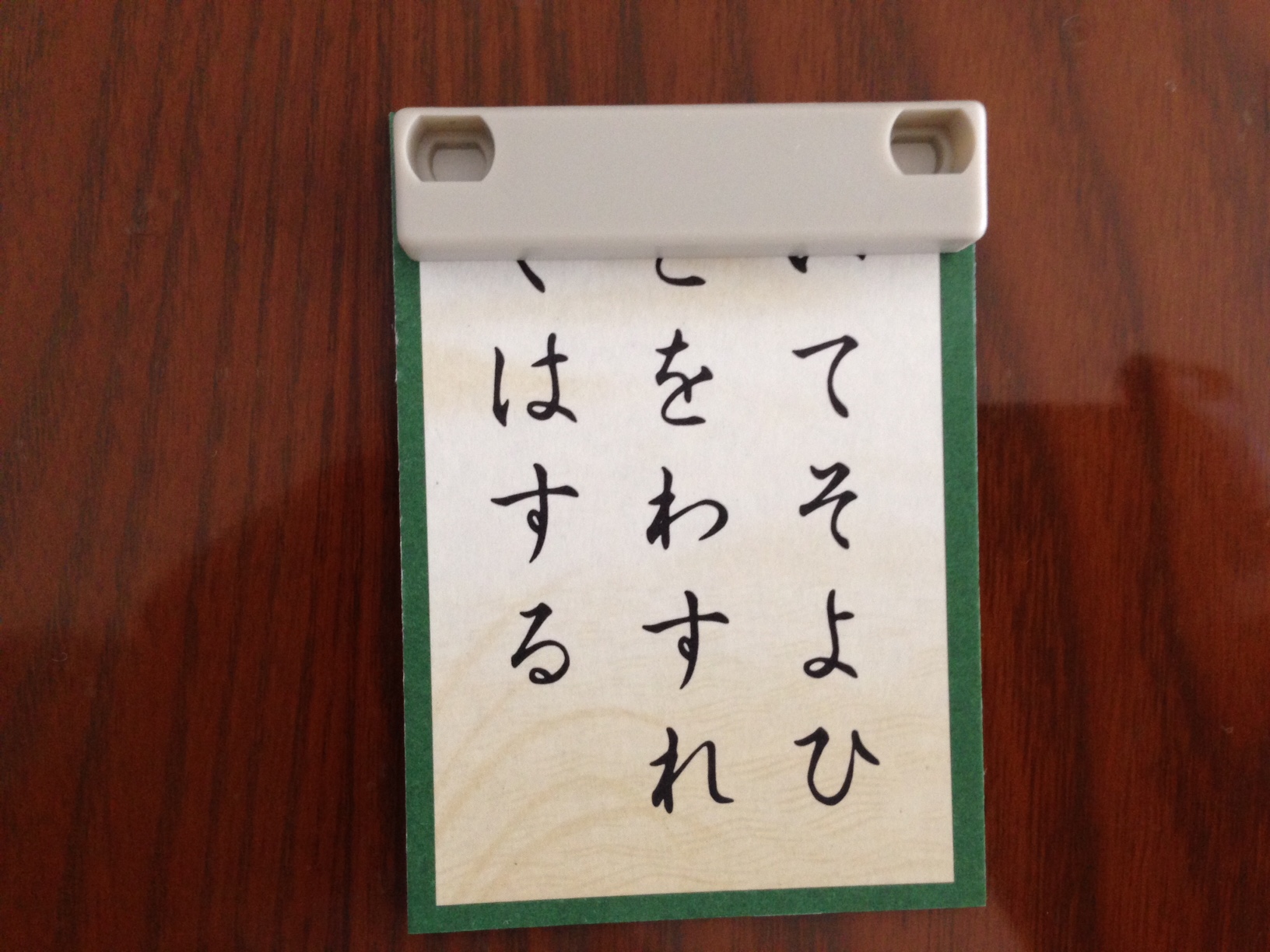

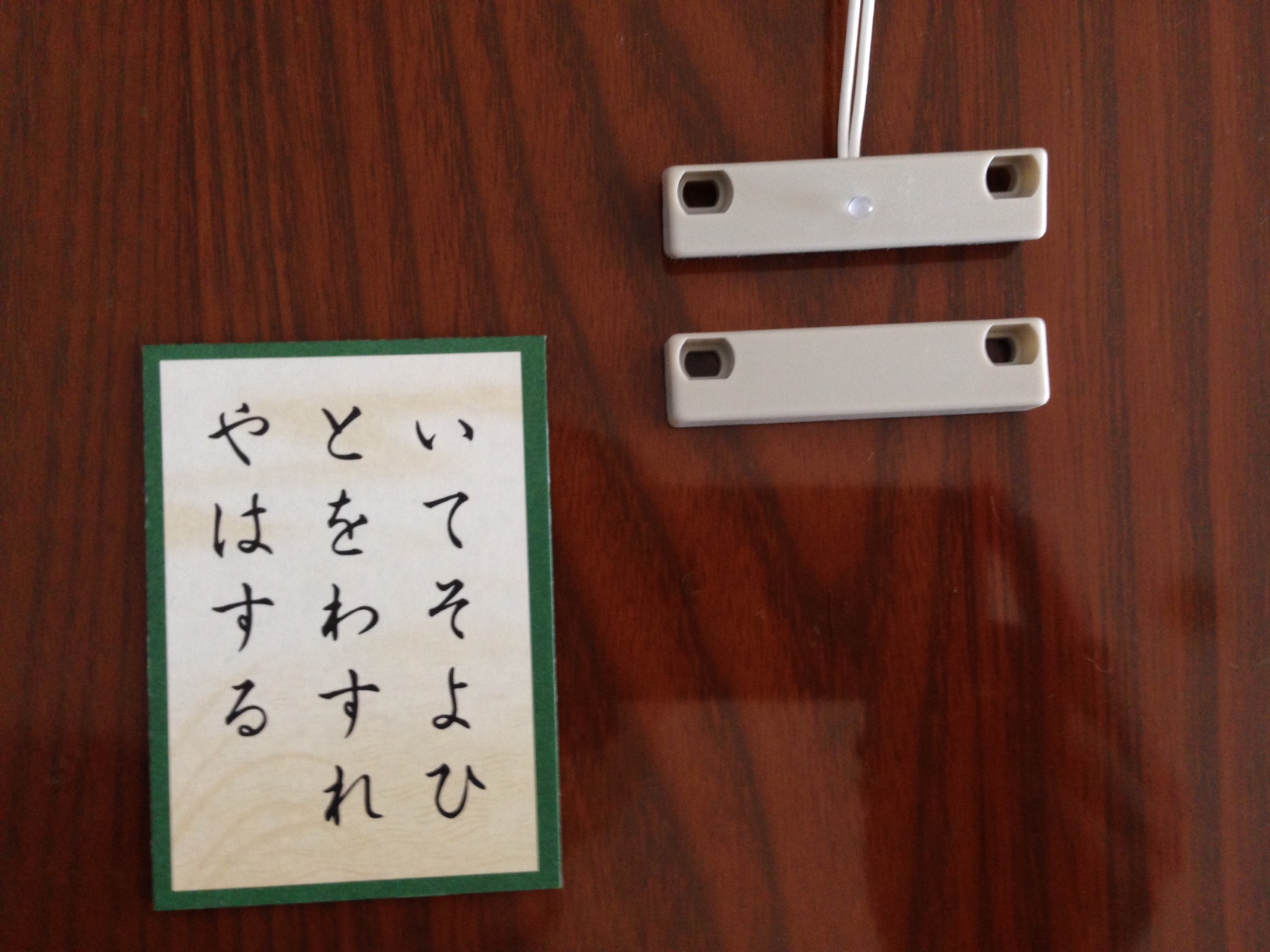

+取り札一枚と磁石スイッチ、両面テープを用意します。
+![IMG_2631.JPG](https://qiita-image-store.s3.amazonaws.com/0/69410/b3f9eeae-f54b-9487-8c2d-7668dd1432bb.jpeg)
+

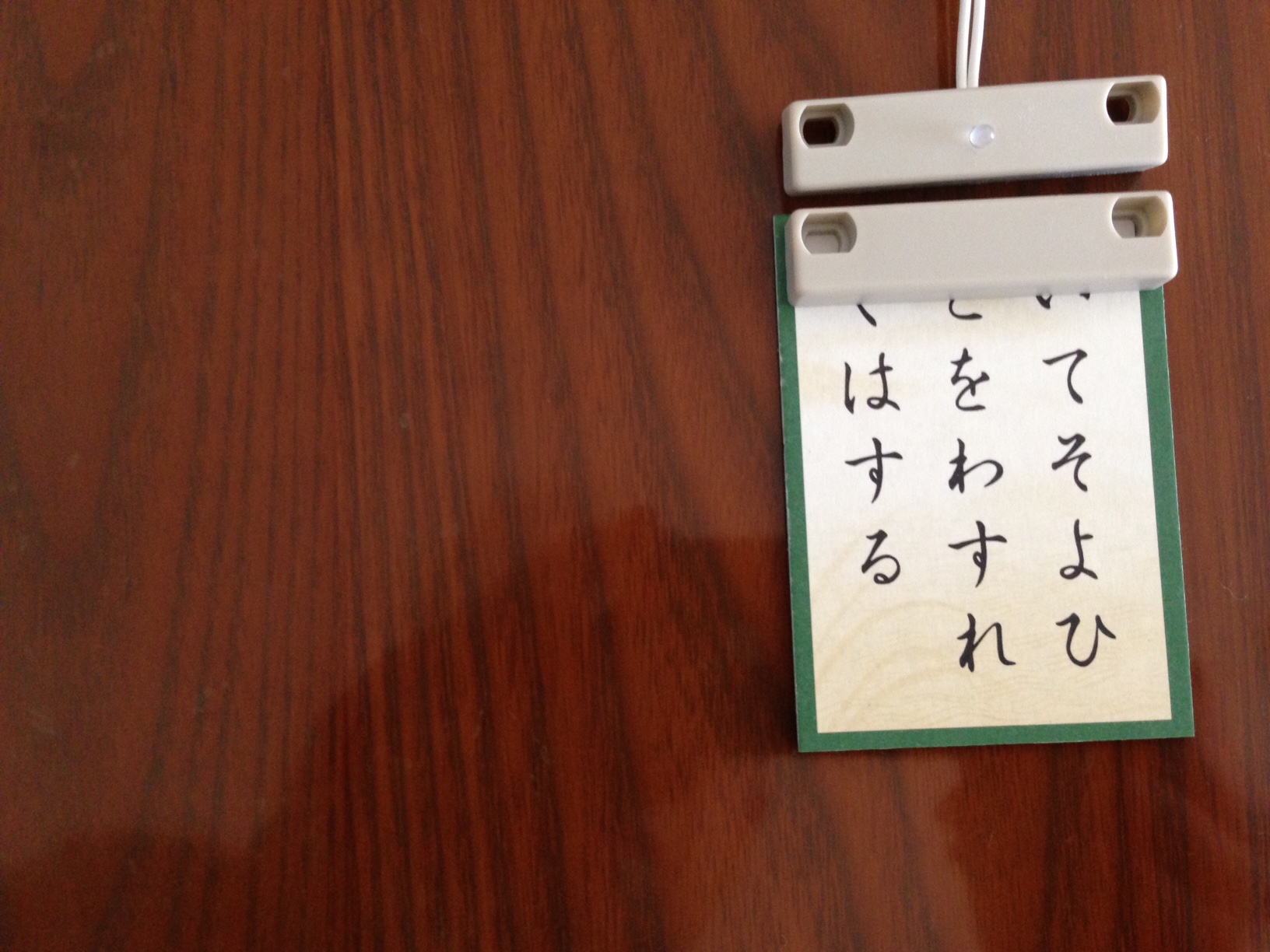

+取り札と磁石スイッチを、両面テープで貼り付けます。
+![IMG_2630.JPG](https://qiita-image-store.s3.amazonaws.com/0/69410/fcfcec5f-45c3-d7b5-6b62-df5da2afbf55.jpeg)
+
+磁石スイッチが近接していると、OFFになります。
+![IMG_2633.JPG](https://qiita-image-store.s3.amazonaws.com/0/69410/3f7b8d9a-3340-f3c1-dfb3-03c4347de32b.jpeg)
+

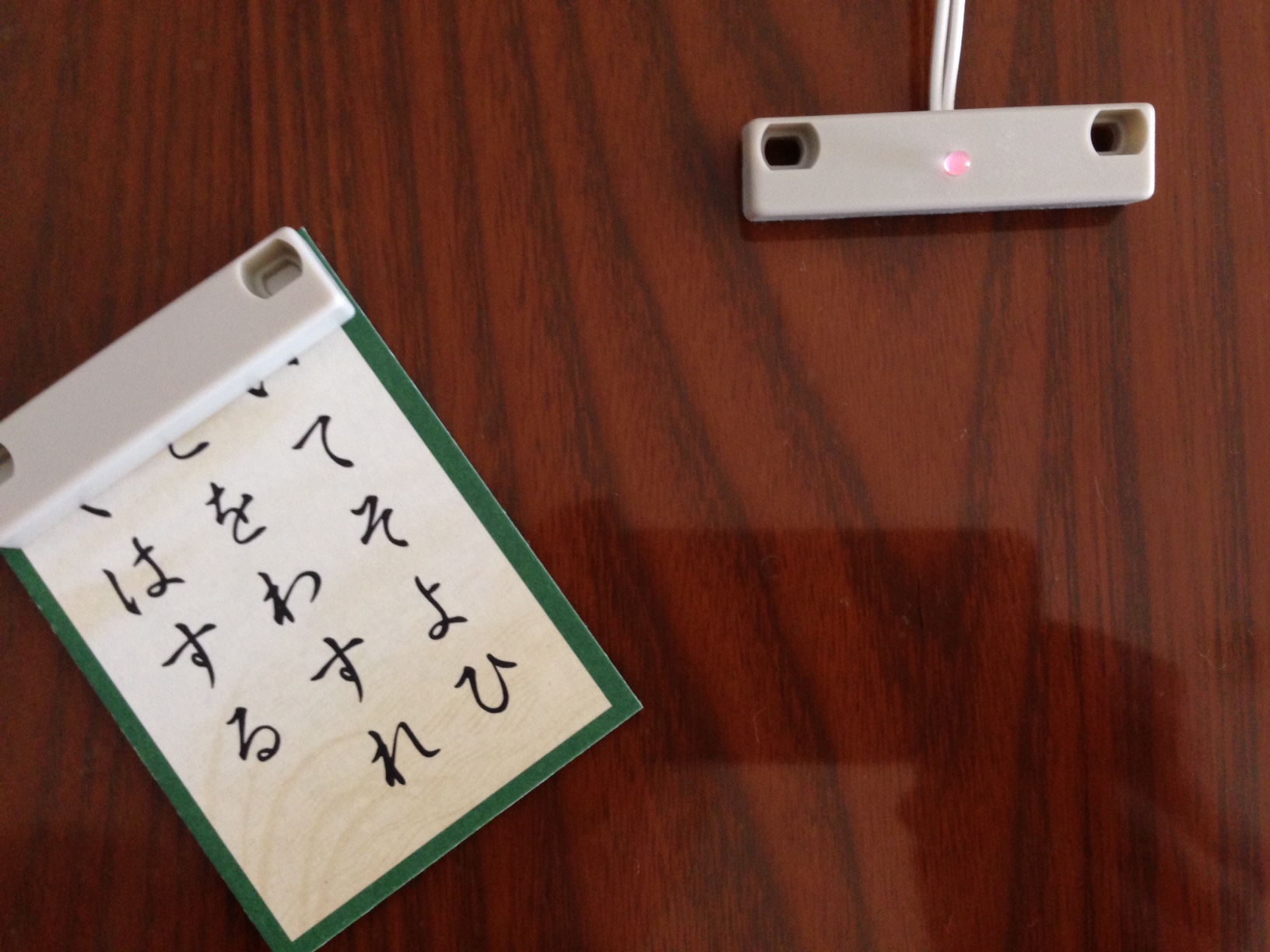

+取り札を払うと、磁石スイッチがONになります。
+![IMG_2632.JPG](https://qiita-image-store.s3.amazonaws.com/0/69410/d3a1f125-4c6d-595d-50d5-b578d4dfb124.jpeg)
+
+
+つまり、
+
+ - 取り札がセットされている間は句が読まれて、「バシっ」と札を払うと、発話が停止されます。
+ - 再度取り札をセットすると、次の句の頭から、再開されます。
+
+これで、こころおきなく、コソ練ができますね。
+
+
+## スケッチ
+
+GitHub はこちら
+https://github.com/exabugs/chihayafuru
+
+```c
+#include <Wire.h>
+extern "C" {
+#include "user_interface.h"
+}
+
+// ATP3011 I2C Address
+const uint8_t ADDR = 0x2E;
+
+const int SENSOR_PIN = 13;
+
+// 百人一首 読み
+String data[] = {
+ "a'kinotano-,karihono/iono,to'mao/ara'mi- wa'gakoromodewa-,tu'yuni/nuretutu-", // 1
+ "ha'rusugite- na'tukinikerashi-,shirotaeno- koromoho'sucho-,a'mano/kaguyama-", // 2
+ "ashibikino- yama'dorinoono,shidariono- naganagashiyoo-,hitorikamonenn-", // 3
+ "tagonourani- uchiidetemireba,shirotaeno- fu'jinotakaneni-,yuki'wa/furitutu-", // 4
+ "okuyamani- mo'miji/fumiwake,nakushikano- ko'e/kikutokizo,a'kiwakanashiki-", // 5
+ "kasasagino- wataseruhashini,okushimo'no- si'rokio/mi'reba,yo'zo/fuke'ni/ke'ru-", // 6
+ "amanohara- furisakemireba,ka'suganaru- mikasanoyamani,i'desi/tuki'kamo-", // 7
+ "wa'gaiowa- miyakonotatumi,shika'zo/su'mu- yo'oujiyamato,hitowayu-nari-", // 8
+ "hana'noirowa- uturinikerina,itadurani- wa'gami/yo'ni/fu'ru,nagamesesimani-", // 9
+ "koreyakono- yuku'mo/kae'rumo,waka'retewa- siru'mo/sira'numo,o-sakanoseki-", // 10
+ "watanohara- yasosimakakete,kogiidenuto- hito'niwatugeyo,a'mano/turibune-", // 11
+ "amatukaze- ku'mono/kayoiji,fukitojiyo- oto'meno/su'gata,si'basi/todomen-", // 12
+ "tukubaneno- mi'neyori/otu'ru,minano'gawa- ko'izo/tumo'rite,futi'to/narinuru-", // 13
+ "michinokuno- shino'bu/mojizuri,ta're/yue'ni- mida're/some'nishi,wa're/narana'kuni-", // 14
+ "kimigatame- ha'runo/no'niidete,wa'kana/tumu- wa'ga/koro'modeni,yuki'wa/furitutu-", // 15
+ "tachiwakare- i'nabano/yama'no,minenioru- ma'tutoshi/ki'kaba,i'ma/kaerikon-", // 16
+ "chihayaburu- kamiyomo/kikazu,tatutagawa- karakurenaini,midukukurutowa-", // 17
+ "suminoeno- kishi'ni/yorunami,yoru'/sa'eya- yume'no/kayo'iji,hitomeyokuran-", // 18
+ "naniwagata- miji'kaki/a'shino,fushinomamo- awa'de/konoyoo,su'gu/shite'yotoya-", // 19
+ "wabinureba- imahata/onaji,naniwanaru- mio/tukushitemo,awantozoomo-", // 20
+ "i'ma/ko'nnto- iisi/bakarini,nagatukino- ariakeno/tuki'o,ma'ti/ide'turukana-", // 21
+ "fu'kukarani- a'kino/kusakino,siorureba- mube/yamakazeo,a'rasito/iuran-", // 22
+ "tuki'/mireba- chi'jini/mono'koso,kanasikere- wagami/hitotuno,a'kiniwa/aranedo-", // 23
+ "konotabiwa- nusamo/toriaezu,tamukeyama- mo'mijino/nishiki,ka'mino/manimani-", // 24
+ "nanisiowaba- o-sakayamano,sanekadura- hitoni/shirarede,kuru/yoshimogana-", // 25
+ "ogurayama- mi'neno/momijiba,koko'ro/a'raba- i'ma/hitotabino,miyuki/matanan-", // 26
+ "mikanohara- wakite/nagaruru,idumigawa- itumikitoteka,ko'isi/karuran-", // 27
+ "yamazatowa- fu'yuzo/sabisisa,masarikeru- hitomemo/kusa'mo,karento/omo'eba-", // 28
+ "kokoroateni- ora'baya/ora'n,hatusimono- oki/madowaseru,shira'gikuno/hana-", // 29
+ "ariakeno- turenaku/miesi,wakareyori- akatukibakari,u'ki/monowanasi-", // 30
+ "asaborake- ariakeno/tuki'to,mirumadeni- yo'shinono/satoni,fureru/shira'yuki-", // 31
+ "yamagawani- kazeno/kaketaru,sigaramiwa- nagaremo/aenu,momiji/na'ri/ke'ri", // 32
+ "hisakatano- hikarino/doke'ki,ha'runo/hi'ni- shi'du/kokoronaku,hana'no/chiruran-", // 33
+ "tareokamo- siru/hitonisen,takasagono- ma'tumo/mukasino,to'mo/narana'kuni-", // 34
+ "hito'waiza kokoromo/shirazu,furusatowa- hana'zo/mukashino,ka'ni/nio'ikeru-", // 35
+ "natu'no/yo'wa mada/yoinagara,akenuruo- ku'mono/idukoni,tuki'yadoru/ra'n-", // 36
+ "siratuyuni- kazeno/fukisiku,a'kino/no'wa- turanukitomenu,tama'zo/chi'rikeru-", // 37
+ "wasuraruru- mioba/omo'wazu,chika'itesi hito'no/i'nochino,o'shikumo/arukana-", // 38
+ "asaju-no- ononosinohara,sinoburedo- amarite/na'doka,hito'no/koisiki-", // 39
+ "sinoburedo- iro'ni/idenikeri,waga/ko'iwa- monoya/omouto,hito'no/toumade-", // 40
+ "koisucho- waganawa/madaki,tachinikeri- hitoshirezukoso,omoisomesika-", // 41
+ "chigi'rikina katamini/sodeo,simoritutu- suenomatuyama,nami/kosaji/towa-", // 42
+ "aimiteno- nochino/kokoroni,kurabureba- mukasiwa/monoo,omowazarikeri-", // 43
+ "aukotono- taetesinakuwa,nakanakuni- hitoomo/miomo,uramizaramasi-", // 44

+ "a'waretomo- iubeki/hitowa,omooede- mino/itadurani,narinubekikana-", // 45
+ "yuranotoo- wataru/funabito,kajiotae- yukuemo/siranu,ko'ino/michikana-", // 46
+ "yaemugura- sigereru/ya'dono,sabisikini- hito'koso/miene,a'kiwa/kinikeri-", // 47
+ "kazeo/itami- iwautu/namino,onorenomi- kuda'kete/monoo,omoukorokana-", // 48
+ "mikaki/moriejino/takuhino,yo'wa/moete hiruwa/kietutu,monookoso/omo'e-", // 49
+ "kimigatame- osikarazarisi,i'nochisae- nagakumoganato,omoikerukana-", // 50
+ "kakutodani- eyawaibukino,sasimokusa sasimosirajina,moyuru/omo'io-", // 51
+ "akenureba- kururumonotowa,sirinagara- na'o/urameshiki,asaborakekana-", // 52
+ "nagekitutu- hitorinuruyono,akurumawa- ikani/hisashiki,monotokawasiru-", // 53
+ "wasurejino- yukusuemadewa,ka'takereba- kyo'-o/kagirino,i'nochitomogana-", // 54
+ "taki'no/oto'wa- ta'ete/hisa'siku/narinu'redo- nako'so/nagarete,na'o/kiko'ekere-", // 55
+ "arazaran- konoyono/hokano,omoideni- i'ma/hito'dabino,aukotomogana-", // 56
+ "meguriaite- misiya/soretomo,wakanumani- ku'moga/kurenisi,yowano/tuki'kana-", // 57
+ "arimayama- inano/sakihara,kaze'/fu'keba- idesoyohitoo,wasureyawasuru-", // 58
+ "yasurawade- nenamasi/monoo,sa'yo/fu'kete- katabu'ku/ma'deno,tuki'o/mi'sikana-", // 59
+ "ohoeyama- ikunono/michino,to'okereba- ma'da/fumi'momizu,a'mano/hashidate-", // 60
+ "inisieno- na'rano/miyakono,yaeza'kura kyo'-/kokonoeni,nioinurukana-", // 61
+ "yo'o/ko'mete torino/soranewa,haka'rutomo yo'ni/o-sakano,se'kiwayurusaji-", // 62
+ "i'mawatada- omoitaenan,toba'kario hitodutena'rade,iu/yosimogana-", // 63
+ "asaborake- u'jino/kawagiri,taeda'eni- arawa're/wata'ru se'zeno/ajirogi-", // 64
+ "urami/wabi- osanu/sodeda'ni,a'rumonoo- ko'ini/kuchinan,na/ko'so/osikere-", // 65
+ "morotomoni- a'wareto/omo'e,yamaza'kura hanayori/hokani,siru/hitomo/nasi-", // 66
+ "ha'runo/yo'no- yume/ba'karinaru,tamakurani- ka'inaku/tatamu,nako'so/o'sikere-", // 67
+ "kokoronimo- a'rade/ukiyoni,nagaraeba- ko'ishikarubeki,yo'wano/tuki'kana-", // 68
+ "a'rasi/fu'ku mimurono/yama'no,momijibawa ta'tutano/kawa'no,ni'shiki/na'ri/ke'ri", // 69
+ "sabishisani- ya'doo/ta'chi/i'dete,nagamu'reba- i'dukomo/onaji,a'kino/yu-gure", // 70
+ "yu-sareba- ka'dotano/i'naba,otodurete- a'sino/maroyani,aki'kazezo/fu'ku-", // 71
+ "otoni/kiku- ta'kasino/hama'no,adanamiwa- kake'jiya/sodeno,nuremoko'sosure-", // 72
+ "takasogono- o'noeno/sakura,saki'ni/ke'ri- to'yamano/kasumi,tatazumo/aranan-", // 73
+ "ukarikeru- hitoo/hatuseno,yamaorosiyo- hagesikaretowa,inoranumono-", // 74
+ "chigiriokisi- sasemoga/tu'yuo,i'nochinite- awarekotoshino,a'kimo/inumeri-", // 75
+ "watanohara- kogiidetemireba,hisakatano- kumoini/magau,okitu/shiranami-", // 76
+ "se'o/haya'mi- iwa'ni/seka'ruru,taki'gawano- waretemo/sue'ni,awa'ntozo/omo-", // 77
+ "awajisima- kayou/chi'dorino,naku'/ko'eni- ikuyo/nezamenu,su'mano/sekimori-", // 78
+ "aki'kazeni- tanabi'ku/ku'mono,taemayori- moreiduru/tuki'no,ka'geno/sayakesa-", // 79
+ "nagakaran- koko'romo/shirazu,kurokamino- mida'rete/ke'sawa,mono'-/ko'so/omo'e", // 80
+ "hototogisu- nakituru/katao,nagamureba- ta'da/ariakeno,tuki'zo/noko'reru-", // 81
+ "omo'i/wabi sa'temo/i'nochiwa,a'ru/monoo u'kini/tae'nuwa,na'mida/na'ri/ke'ri", // 82
+ "yononakayo- michikoso/nakere,omo'iiru- yamano/okunimo,sikazo/nakunaru-", // 83
+ "nagaraeba- mata/konogoroya,sinobaren- usitomishiyozo,imawa/ko'ishiki-", // 84
+ "yo'mo/sugara- monoomoukorowa,akeyarade- neyano/himasae,turenakarikeri-", // 85
+ "nageketote- tuki'ya/hamonoo,omowasuru- kakochigaonaru,wa'ga/na'midakana-", // 86
+ "murasameno- tu'yumo/ma'da/i'nu,ma'kino/ha'ni kiri/tachinoboru,a'kino/yu-gure", // 87
+ "naniwaeno- a'sino/karineno,hitoyo/yue- mio'/tuku'shiteya,ko'i/watarubeki-", // 88
+ "tama'no/o'yo tae'naba/tae'ne,nagaraeba- sinobu'ru/kotono,yowa'rimozo/suru", // 89
+ "misebayana- o'jimano/a'mano,sodeda'nimo- nurenizonuresi,iro'wa/kawarazu", // 90
+ "kirigirisu- naku'ya/shimoyono,samusironi- koromokatasiki,hitorikamonen-", // 91
+ "wa'ga/sodewa sioini/mienu,okino/isino- hitokoso/sirane,kawa'ku/mamonasi", // 92
+ "yono'nakawa- tunenimo/gamona,nagisakogu- a'mano/obuneno,tunade/kanasimo-", // 93
+ "miyosinono- yamano/akikaze,sa'yo/fu'kete- furu'sato/sa'muku,koromoutunari-", // 94
+ "ookenaku- ukiyono/ta'mini,ooukana- wa'ga/ta'tu/so'mani,sumizomeno/sode", // 95
+ "hana'/sasou,a'rasino/niwano,yuki/na'rade- furiyukumonowa,wa'gami/na'ri/ke'ri", // 96
+ "ko'nu/hitoo- matuhono/urano,yu-nagini- yaku'ya/mo'shiono,mimo'/koga'retutu", // 97
+ "kaze/soyo'gu- na'rano/ogawano,yu-gurewa- misogizo/na'tuno,sirusi/na'ri/ke'ru", // 98
+ "hitomooshi- hitomouramesi,ajikinaku- yoo/omouyueni,mono/omoumiwa-", // 99
+ "momoshikiya- furuki/nokibano,sinobunimo- na'o/amariaru,mukashi/na'ri/ke'ri", // 100
+ };
+
+const int MAX = 100;
+int max = 0;
+int done[MAX];
+
+void setup() {
+ Serial.begin(115200);
+ Serial.println("");
+//Wire.begin(4, 5); // (SDA,SCL) Default
+ Wire.begin(); // (SDA,SCL)
+
+ for (int i = 0; i < MAX; i++) {
+ done[i] = i;
+ }
+
+ long seed = system_adc_read() * system_adc_read();
+ randomSeed(seed);
+
+ pinMode(SENSOR_PIN, INPUT);
+
+ delay(200);
+}
+
+void check_sensor() {
+ bool isReady = digitalRead(SENSOR_PIN) == 0;
+ bool onSpeak = isBusy();
+ if (isReady && !onSpeak) {
+ if (max == 0) max = MAX;
+ int i = (int)random(max);
+ int n = done[i];
+ swap(done, i, --max);
+ Serial.println(String("Now : ") + (MAX-max) + " No. : " + (n+1));
+ delay(3000);
+ speak(data[n]);
+ }
+ if (!isReady && onSpeak) {
+ speak_stop();
+ }
+}
+
+void swap(int *data, int a, int b) {
+ if (a != b) {
+ int tmp = data[a];
+ data[a] = data[b];
+ data[b] = tmp;
+ }
+}
+
+void check_serial() {
+ if (0 < Serial.available()) {
+ delay(10);
+ String buff;
+ while (0 < Serial.available()) {
+ char ch = Serial.read();
+ if (ch == '\n') {
+ speak(buff);
+ Serial.println(buff);
+ } else if (0x20 <= ch && ch <= 0x7f) {
+ // ASCII文字コード
+ buff = buff + ch;
+ } else {
+ // Do nothing
+ }
+ }
+ }
+}
+
+void loop() {
+//check_serial();
+ check_sensor();
+ delay(200);
+}
+
+
+bool isBusy() {
+ Wire.requestFrom(ADDR, (uint8_t)1);
+ while (true) {
+ while (Wire.available()) {
+ char b = Wire.read();
+ // コマンド実行中は Busy 状態になり、この間に他のコマンドを受信すると、コマンド応答として '*' が返ります。
+ // なお、発話中は Busy 状態となります。
+ return b == '*';
+ }
+ delay(100);
+ }
+}
+
+void speak_stop() {
+ speak("$");
+}
+
+void speak(String buff) {
+
+ uint8_t *data = (uint8_t *)buff.c_str();
+ write_data(ADDR, data, buff.length());
+
+ // 1つのコマンドは 1byte~127byte の ASCII 文字列の最後にデリミタとして CR(0x0D)を付与します。
+ // AT30110F4 は、この CR の受信後にコマンドを実行します。なお、コマンドの大文字、小文字は区別されます。
+
+ uint8_t cmd[] = {0x0D};
+ write_data(ADDR, cmd, 1);
+
+ delay(1);
+}
+
+/////////
+
+void write_data(uint8_t addr, uint8_t *data, size_t len) {
+ // wireライブラリは最大32バイトなので分割して送信する
+ const size_t max = 32;
+ size_t n = len / max;
+ size_t m = len % max;
+ size_t i = 0;
+ for (; i < n; i++) {
+ write(addr, &data[i*max], max);
+ }
+ write(addr, &data[i*max], m);
+ delay(1);
+}
+
+void write(uint8_t addr, uint8_t *data, size_t len) {
+ Wire.beginTransmission(addr);
+ Wire.write(data, len);
+ Wire.endTransmission();
+ delayMicroseconds(27); // 26.3us
+}
+```
+
+## 完成
+![IMG_2634.JPG](https://qiita-image-store.s3.amazonaws.com/0/69410/036952ba-2745-9d30-dcd3-207528c1a1dd.jpeg)
+
+整理してない回路で、すいません。
+
+ - 上段 : WROOM02
+ 磁石スイッチ を 13番ピン につなげてます
+ - 中段 : 音声合成LSI ATP3011
+ - 下段 : オーディオパワーアンプIC LM380N の増幅回路
+ 増幅回路はアンプIC使っても、けっこう面倒でした。
+ ラジカセ(死語?) にでも繋げたほうが、楽ですね。
+
+## おわりに
+ - 棒読み感は、ぬぐえません。しかたない。
+ - 発話ICはとても簡単に使えるので、今度、ハッカソンで使ってやろう。
+ - 余談ですが、たまたま秋月でみつけた オーディオパワーアンプIC LM380N は超有名なICのようです。
+ 「革命アンプ」「非革命アンプ」という回路が考案されており、負帰還をかけることで 120円 とは思えぬ音質を引き出せるそう。
+ http://homepage2.nifty.com/zro/Experiment/LM380-6/index.html
+ この IC は、もう製造中止になるそうで、非革命を体験したい人は早めに買いだめしとくべし。
+ 今回は、標準的な使い方でした。
+ - おい!読み間違っとるよ! という部分は、すぐ教えてください! 恥ずかしいっす。。
+
