AWS IoT Device SDK for Ruby を使ってみた #6 - Chronograph にて可視化

More than 3 years have passed since last update.

// 当記事は, 以下親記事の Setup Flowの一部です.
// AWS IoT Device SDK for Ruby を使ってみた

Install Chronograph

https://docs.influxdata.com/chronograf/v1.0//introduction/installation/

console
wget https://dl.influxdata.com/chronograf/releases/chronograf_1.0.0_amd64.deb
sudo dpkg -i chronograf_1.0.0_amd64.deb

Edit config

console
sudo vim /opt/chronograf/config.toml
/opt/chronograf/config.toml
- Bind = "127.0.0.1:10000"
+ Bind = "0.0.0.0:10000"
console
sudo service chronograf restart

以上で, chronograph へ web access 可能となる.

Register server

https://docs.influxdata.com/chronograf/v1.0//introduction/getting_started/

Chronograph web UIより設定

  • http://[host or IP]:10000 を開く
  • [Add new server] を選択
    スクリーンショット 2016-10-12 9.04.50.png

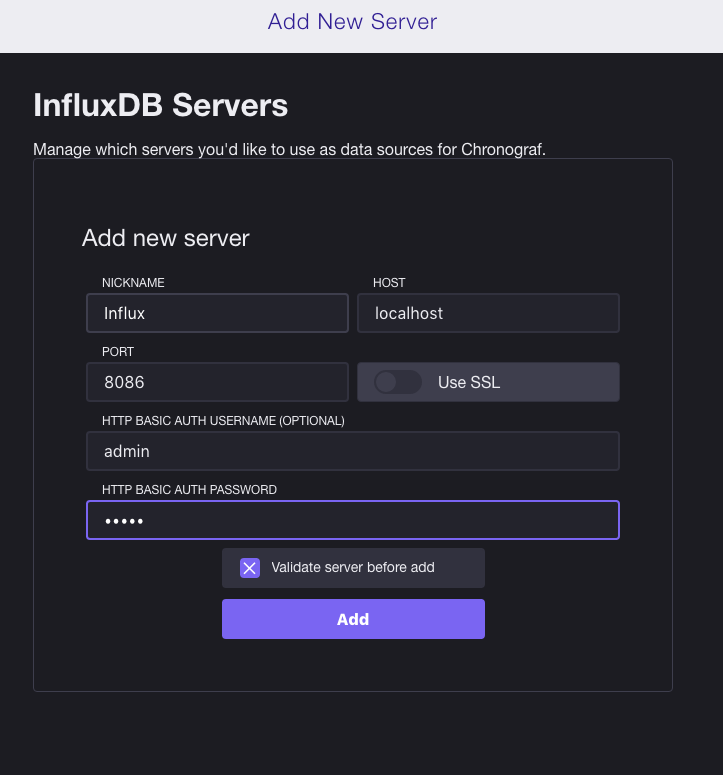

  • write server info

    • [nickname] 入力 (任意. unique)
    • [SSL] off (任意. 当記事ではhttpを想定)
    • [http basic auth user / pass] 入力 (#5 で設定した, DB user / pass)
    • [Add] を選択 スクリーンショット 2016-10-12 9.06.00.png

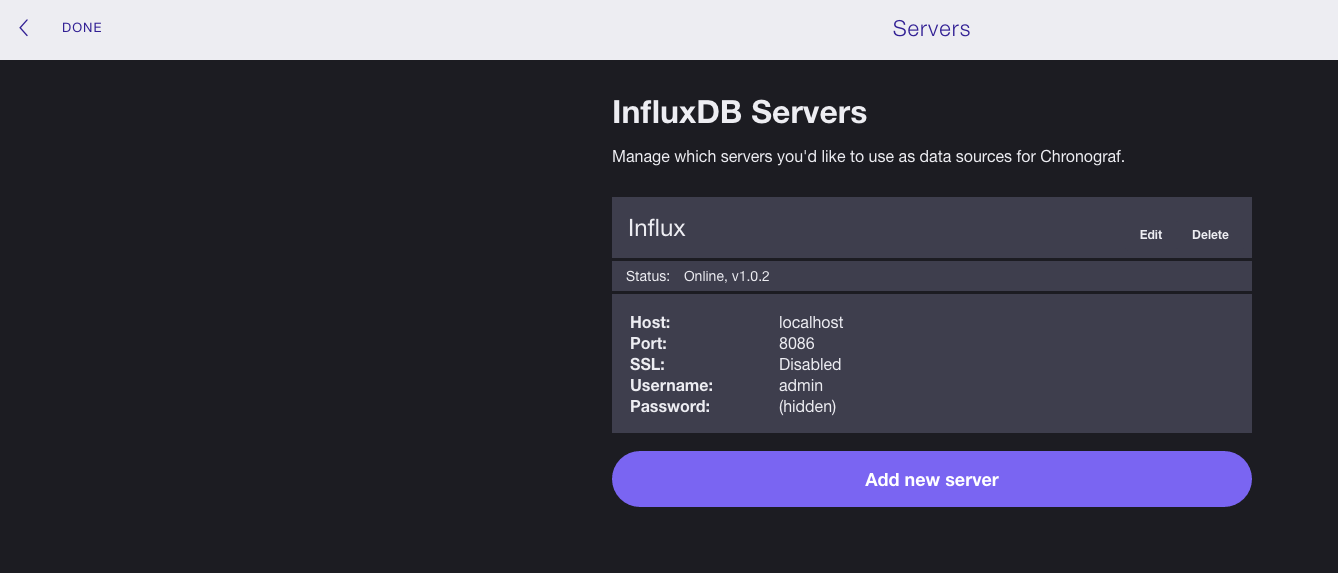

  • 追加された server情報を確認

    • 問題なければ, 左上の [Done] を選択 スクリーンショット 2016-10-12 9.06.43.png

Graph作成

Visualization作成

  • http://[Host or IP]:10000/visualizations を開く.
  • [add Visualization] を選択.
    スクリーンショット 2016-10-12 10.11.08.png


  • Graph Name を入力.

  • [save] を押下.
    スクリーンショット 2016-10-12 10.11.53.png

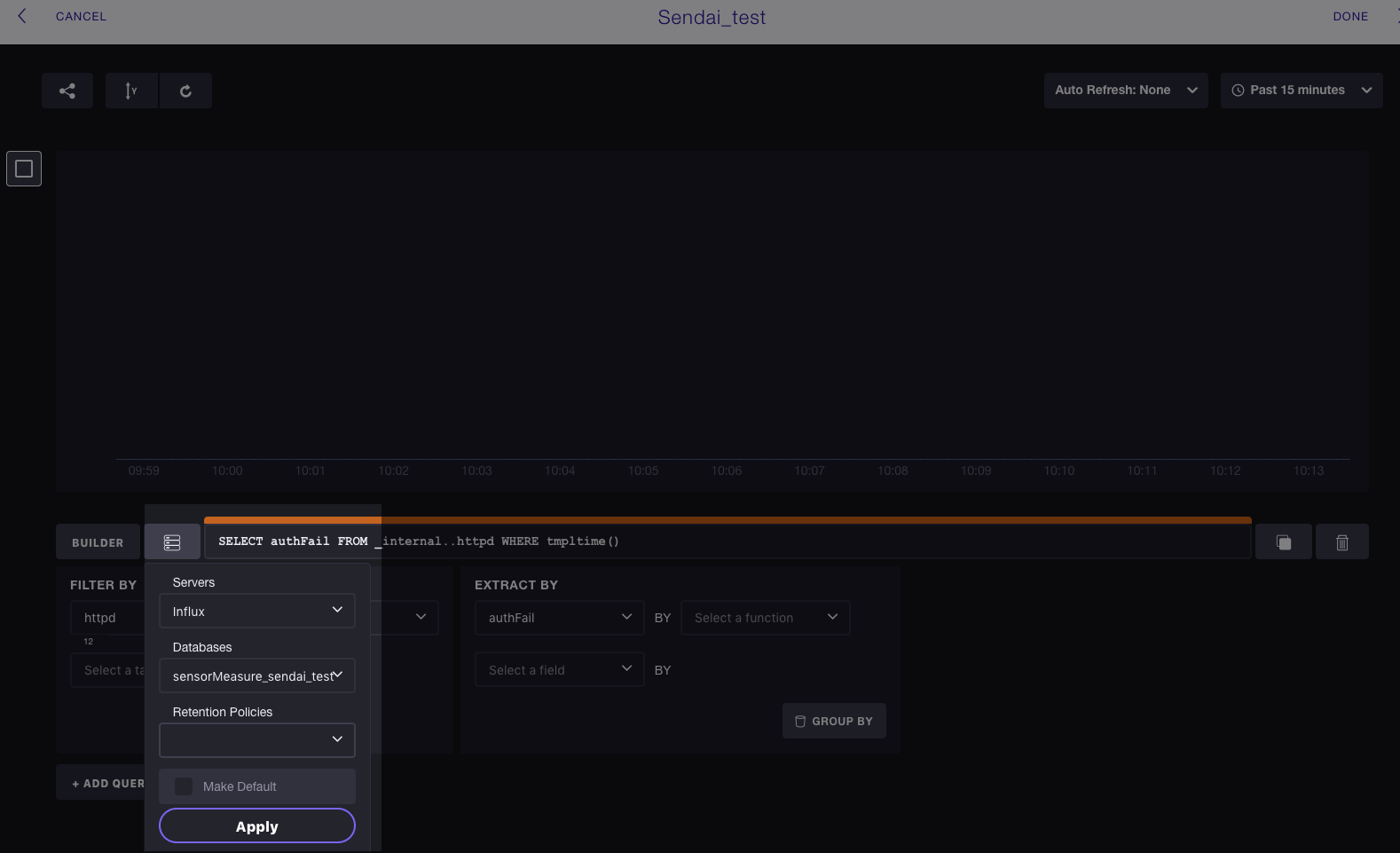

  • pull down から DBを選択. (画像参照. ここでは sensorMeasure_sendai_test)

  • [Apply] を押下.
    スクリーンショット 2016-10-12 10.13.52.png


  • [FilterBy」pull down から [DHT11Measure] を選択.
    スクリーンショット 2016-10-12 10.14.30.png


  • [Extract By] pull down から [temperture] と [humidity] を選択.

  • 右上の [Done] を選択.
    スクリーンショット 2016-10-12 10.16.38.png


  • 設定したGraphが一覧に表示される.
    スクリーンショット 2016-10-12 10.30.38.png


Dashboard作成

  • [Dashboards] を選択
  • [+] を選択
    スクリーンショット 2016-10-12 10.19.31.png

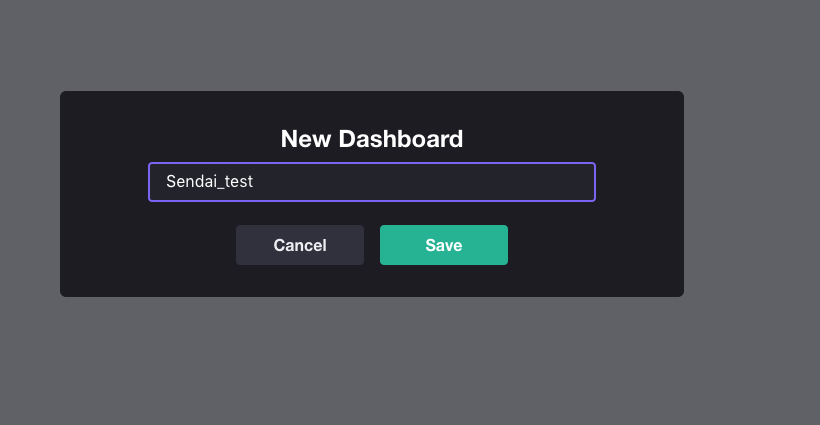

  • [Dashboard name] を入力

  • [Save] を選択
    スクリーンショット 2016-10-12 10.19.45.png


  • [Add Visualization] を選択
    スクリーンショット 2016-10-12 10.20.47.png


  • [Add From Existing Visualizations] を選択
    スクリーンショット 2016-10-12 10.21.09.png


  • targetの [Visualization name] へcheck (ここでは, Sendai_test)

  • [Add Visualization to Dash] を選択
    スクリーンショット 2016-10-12 10.21.52.png


  • 表示確認
    スクリーンショット 2016-10-12 10.22.43.png


以上で全工程完了です.
※ 各 web UIは, 認証機構の設置を勧めます.
