はじめてのPlanOpSim Python API

ごあいさつ

昨今、国内のメタレンズ設計プレイヤーも、市場調査フェーズから実際にツール上で設計するフェーズに移行してきている印象を持っています。
これからメタサーフェース設計される方、今現在設計に着手されている方の後押しになれば幸いです。

※本記事は筆者個人の見解であり、所属組織の公式見解を示すものではありません。

PlanOpSimとは

PlanOpSimは平面光学およびメタサーフェス設計用ソフトウエア

PlanOpSim APIとは

• PlanOpSim-APIは外部プラットフォームPythonからPlanOpSimを動作させるAPI
• PlanOpSim専用SDKが用意されており、Python側からポスト処理することが可能
• より高度な解析機能を拡張したり、解析操作の自動化で高速化したり..etc

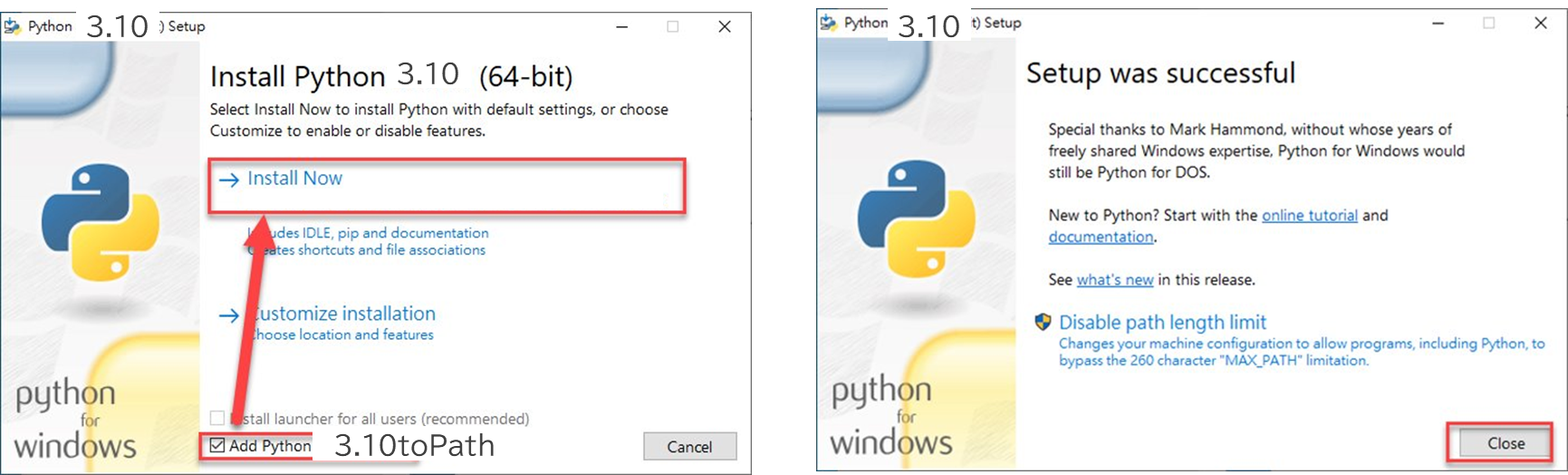

Pythonインストール

Pythonダウンロードリンクはこちら
https://www.python.org/downloads/windows/
Python 3.10.0以上が必要となります。(2025/12/3現在)

SDK要求モジュール一覧

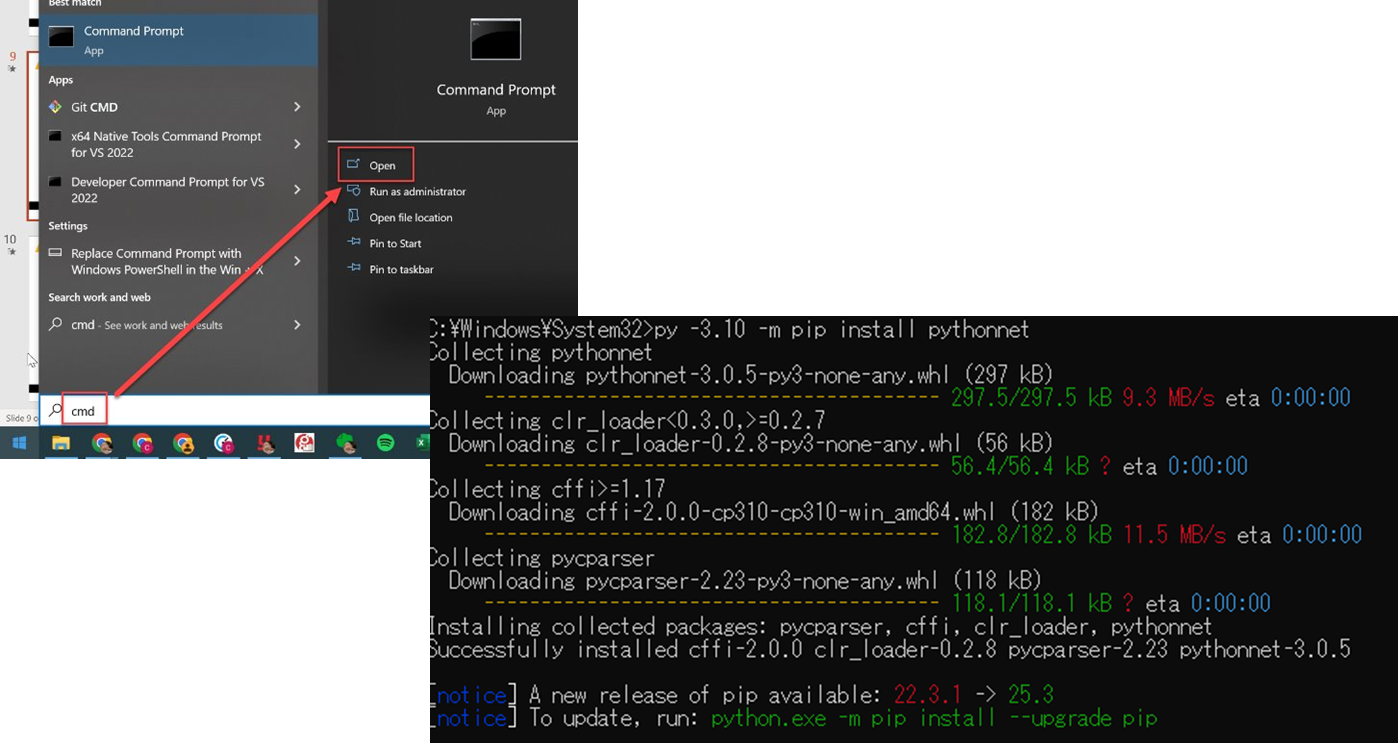

コマンドプロンプトを管理者権限で開き以下モジュールインストールコマンドを実行。
例　：　py -3.10 -m pip install matplotlib

インフォメーション
Pycharmを使用する場合、このフェーズでのインストールは不要です。

■　要求モジュール ■

• pytest>=5.4.2
• pytest>=Pillow>=9.52
• numpy~=1.26.4
• matplotlib~=3.8.2
• pandas~=2.2.0
• scipy>=1.4.1
• seaborn>=0.10.1
• joblib>=1.1.0
• pytz>=2022.1
• numba>=0.53.1
• Cython>=0.29.30
• requests~=2.31.0
• msgpack~=1.0.7
• beautifulsoup4~=4.12.3
• lxml>=5.1.0
• scikit-learn~=1.4.2
• scikit-optimize~=0.10.1

Pycharmインストール

• PycharmはPythonに特化したIDE（=Integrated Development Environment）です。​
• VisualStudioでも良いですが、Pycharmはモジュール管理などが容易です。

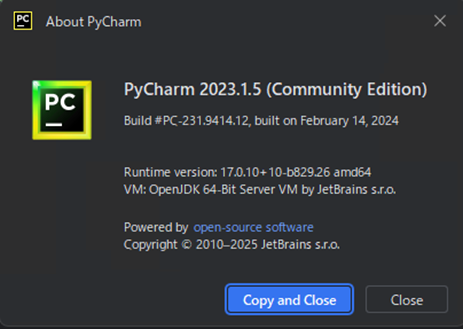

• Ver 2023.1.5は動作実績あり。
• 光線追跡ツールAnsys Zemax OpticStudio(以降Zemaxと呼称)のZOS-APIでも
  安定性して連携できます。
• 以下無償版Pycharmダウンロードリンク
  ​https://www.jetbrains.com/ja-jp/pycharm/download/other.html​

　　　　　　

Pycharmの紹介

１． 　新しいプロジェクトの作成

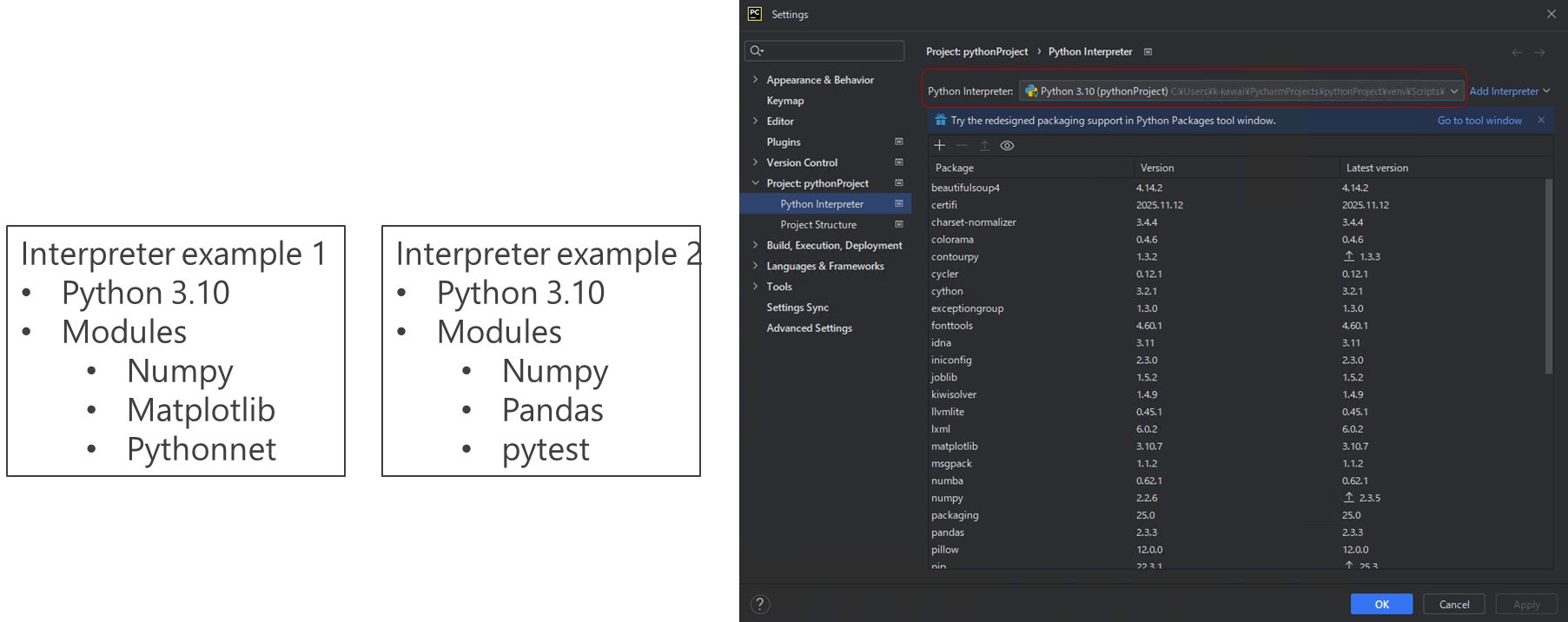

２． インタプリタについて
Pythonにおけるモジュール（Module）とは、Pythonコードを整理するためのファイル単位の単位であり、関連する関数、クラス、変数をまとめたものです。モジュールは他のPythonファイルからインポートして利用することができ、コードの再利用性が高まり、プログラムの構造を整理が容易です。​

３． Pycharmでのモジュールインストール
先程、要求モジュールをスキップしたのは、ここで検索&インストール出来るためです。

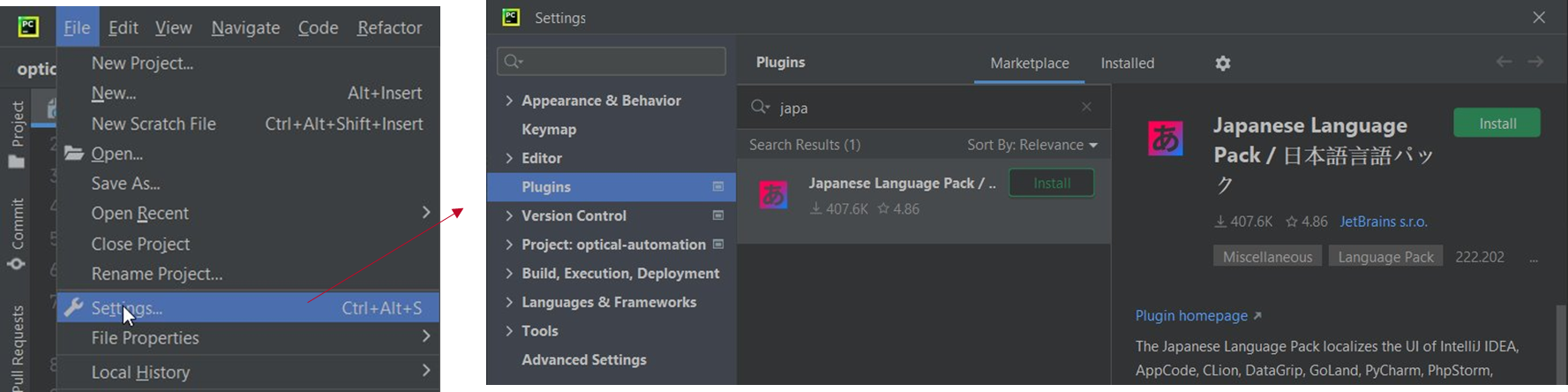

4．日本語への言語変更設定あります。

PlanOpSim API 立上げ

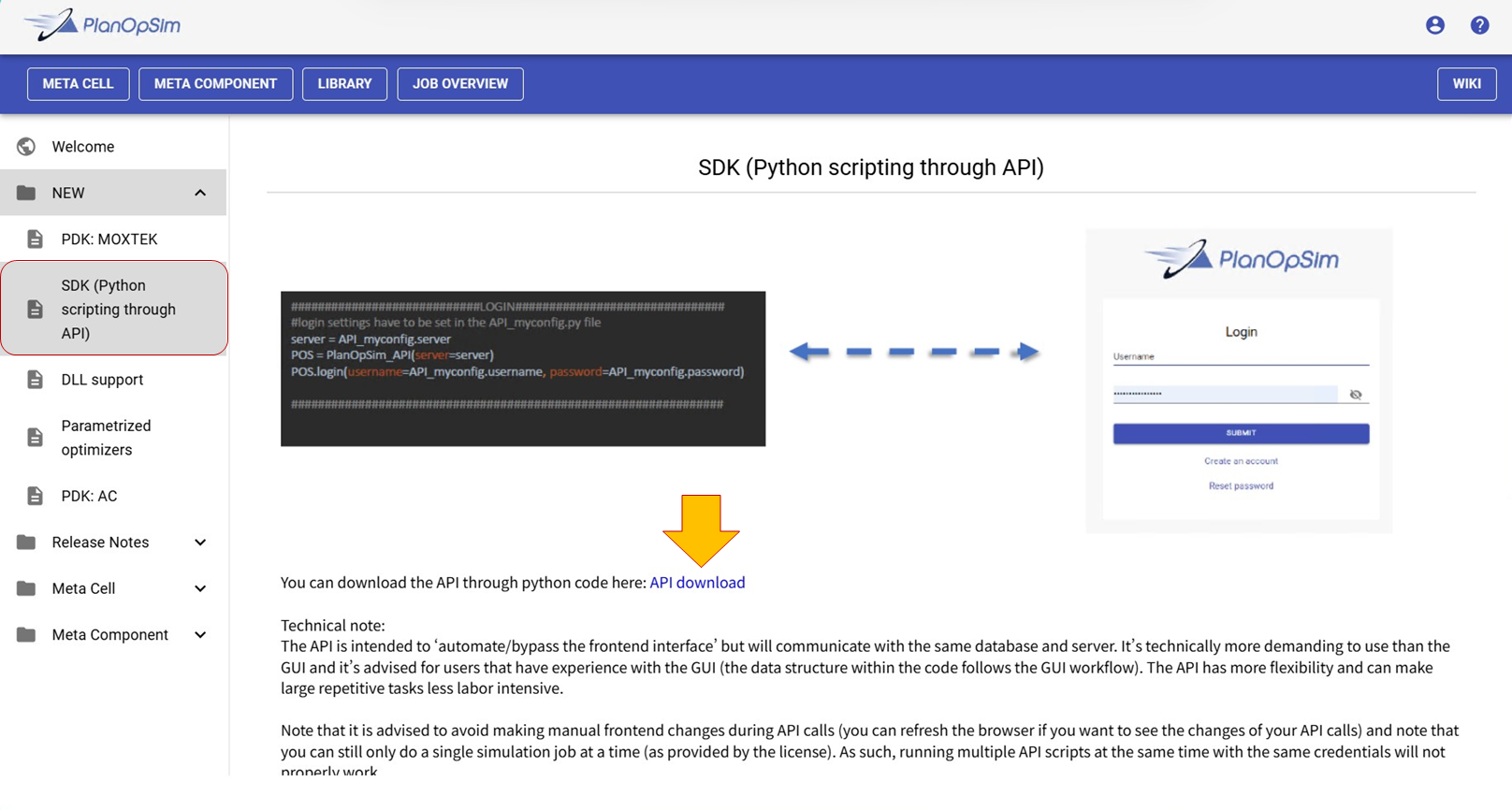

1．APIサンプルの取得
[Wiki]からサンプルコード、API関数のドキュメントがダウンロード可能です。

2．フォルダ構成
右のファイルおよびフォルダは同じ階層に保存してください。

• main.py
• API_myconfig.py(認証ファイル)
• APIUtensilClasses(解析用ライブラリフォルダ)

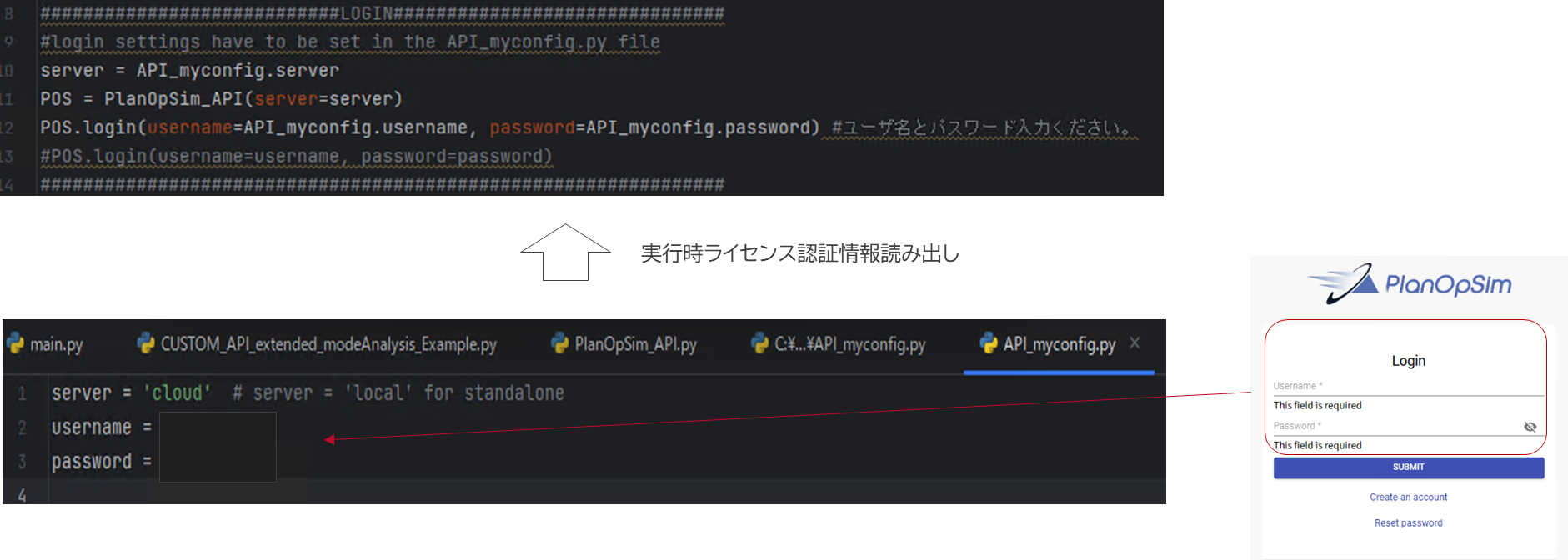

3．API _myconfig.py
-ライセンス認証情報管理に「API _myconfig.py」が必要です。
-APIとPlanOpSimはインタラクティブに接続する際、必ず呼び出す必要があります。

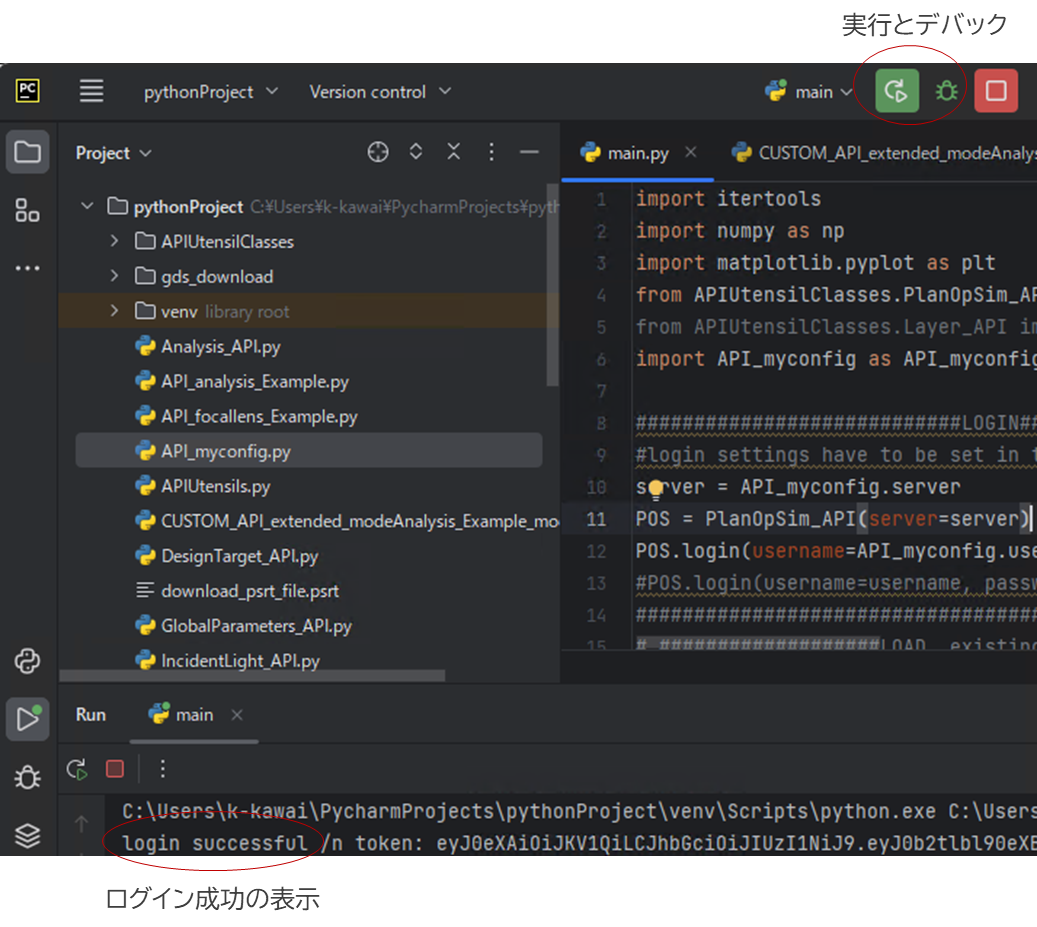

4．サンプルコードの実行
「新しいプロジェクトの作成」で取得したサンプルをmain.pyにコピーして実行します。

結像メタレンズ解析自動化の例(コア処理抜粋)

以下の解析の流れを自動化します。

• メタ原子の構造定義と解析
• メタ原子解析結果のライブラリ化
• メタサーフェスの設計と近傍界/遠方界解析

１．メタ原子構造・RCWAスイープ変数の定義

メタ原子の解析条件は以下の通りです。

• 設計波長:530nm(TE偏光　平面波　垂直入射条件)
• 400nm x 400nm 周期の円柱ピラー形状のみ
• ピラー/基板材質：SiO2/Si
• ピラー高さ：1000nm固定
• 曲率半径:10nm-190nm(30nmステップ)　スイープ変数

############################LOGIN###############################
#login settings have to be set in the API_myconfig.py file
server = API_myconfig.server
POS = PlanOpSim_API(server=server)
POS.login(username=API_myconfig.username, password=API_myconfig.password)

################################################################

runmetacell = True
runmetacomp = True

version = 3
subversion = 2

wavelength = 530
if runmetacell:
   # ###################LOAD  existing file##########################
   # #load and print existing files (not mandatory if you can locate your file based on folder and name directly)
   # configurations = POS.metacell.get_existing_configurations()
   # print(configurations)

   # select your simulation (any combination that gives unique value, if not specified set value to None)
   project = 'FocalLens_v{}'.format(version)
   folderID = None
   simulation = 'FocalLens_v{}_{}'.format(version, subversion)
   simulationID = None
   POS.metacell.load(project=project, projectID=folderID, simulation=simulation,
                     simulationID=simulationID)  # any combination that gives a unique file, id doesn't have to be specified

   # ###############################config###########################
   # edit global parameters: edit the folder name, simulation name, cell width or cell height
   projectname = None
   simulationname = None
   cellWidth = 400
   cellHeight = 400
   POS.metacell.global_parameters.edit(projectname=projectname, simulationname=simulationname, cellWidth=cellWidth,
                                       cellHeight=cellHeight)

   # edit simulation accuracy (diffraction orders of RCWA)
   POS.metacell.simulation_settings.edit_accuracy(accuracy=[4, 4])

   # edit optimizer:
   POS.metacell.simulation_target.edit(name='new_target', optimizer='sweep_validation')


   # create lightsettings
   amplitude = 1
   polarization = 'TE'
   azimuth = 0
   zenith = 0
   POS.metacell.incident_lights[0].edit(amplitude=amplitude, wavelength=wavelength, polarization=polarization,
                                    azimuth=azimuth, zenith=zenith)


   # ###############################create sweepvars###########################
   # #get existing sweep vars and print (just for convenience to check the existing sweep vars, not mandatory, if you know the sweep alias this can be skipped)
   # sweepvars = POS.metacell.get_existing_sweepvars()
   # print(sweepvars) if not sweepvars.empty else print('no existing sweepvars yet')

   # add specific sweepvar based on alias
   POS.metacell.simulation_settings.add_sweep(
       SweepVariable('radius', 'Linear', '10;191;30'))  # note: no special characters allowed

   # create local materials to use (this will use the existing ones from your library)
   Si = Material(name='Si')  # Use Si from library # default None = Use from library;
   SiO2 = Material(name='SiO2', refractive_index=1.5,
                   absorptioncoeff=None)  # use SiO2 from library but overwrite refr index
   Air = Material(name='Air', refractive_index=1, absorptioncoeff=0)  # overwrite both refr index and abs coeff

   # ##############################################define layers##################################
   # edit incident and exit layer, note, these should satisfy rules for incident and output layer
   layer_inc = POS.metacell.structure.layerstack[0]
   layer_inc.edit('Incident layer', thickness='INF', materials=Si)  # none means library value
   layer_out = POS.metacell.structure.layerstack[-1]
   layer_out.edit('Exit layer', thickness='INF', materials=Air)

   # if other layers already exist you can replace
   # them as below with 'POS.metacell.structure.layerstack[n].edit(newlayer)'

   # create additional layers: examples single pillar
   pillar_layer_to_add = CircleLayer(name='pillar', thickness=1000, materials=[Air, SiO2], radius='=radius',
                                     num_steps=[500, 500], center_coord=[0, 0])
   POS.metacell.structure.add_layer(position=1, layer=pillar_layer_to_add)

2. RCWA解析

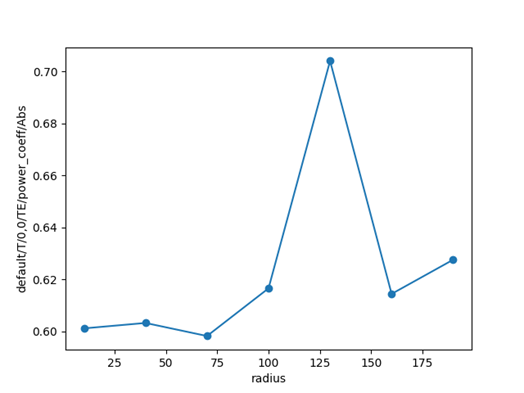

曲率半径依存の位相および透過率データをプロットしてみます。

#############################################simulate##################################################
    simulationjobID = POS.metacell.simulate(run_if_exist = False)  # uploads/updates simulation and runs it on the server

    #############################################plot##################################################
    try: #check if plot is already existing, disable if you want to update your plots
        PlotInfo_powercoeff = POS.metacell.MCell_plot[0].plotdata
        PlotInfo_fieldcoeff = POS.metacell.MCell_plot[1].plotdata
        assert (PlotInfo_fieldcoeff['yData'] is not None)
    except:
        while len(POS.metacell.MCell_plot) < 2: #initialize 2 empty plots
            POS.metacell.add_plot(
                simulationJob_id=POS.metacell.lastsimulationjob)  # use either response of MCell.simulate or None (last runned simulation)

        inc_light_name = POS.metacell.incident_lights[0].name
        POS.metacell.MCell_plot[0].edit_configurations(plottype='line', xaxes='radius',
                                                       yaxes='{}/T/0,0/TE/power_coeff/Abs'.format(inc_light_name))
        PlotInfo_powercoeff = POS.metacell.MCell_plot[0].run_plot()

        POS.metacell.MCell_plot[1].edit_configurations(plottype='line', xaxes='radius',
                                                       yaxes='{}/T/0,0/TE/field_coeff/Phase'.format(inc_light_name))
        PlotInfo_fieldcoeff = POS.metacell.MCell_plot[1].run_plot()

    ################locally postprocess the plotting data#################################
    # local plot of line plot
    # auto generate plot:
    POS.metacell.MCell_plot[0].show_plot_locally()
    POS.metacell.MCell_plot[1].show_plot_locally()

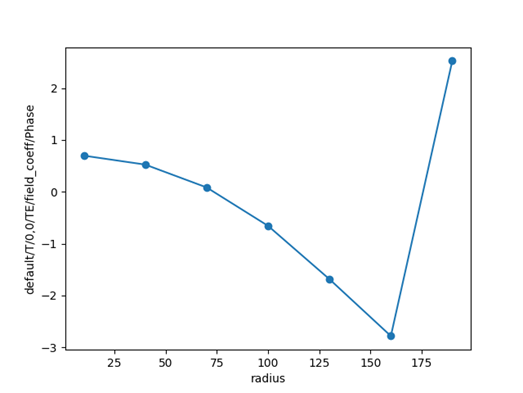

　　　　　　　 　 透過率 　　　　　　　　　　　　　　　　　位相

3. モード解析

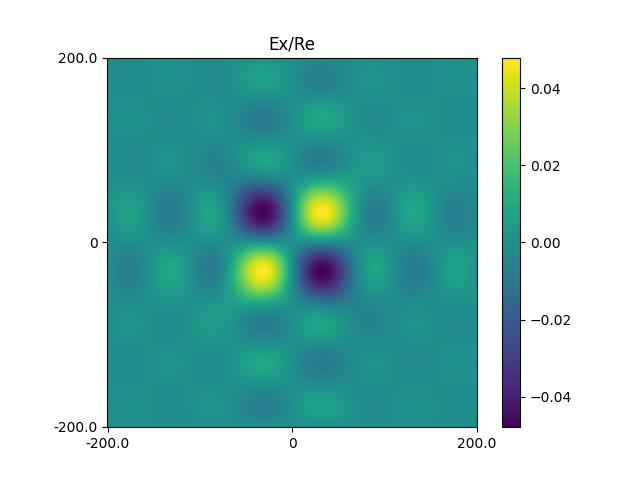

Z位置(プローブ)=50nmの位置でのEx(実部) XY断面描画します。

# ###############perform mode analysis#################################
    try:
        mode_analysis = POS.metacell.mode_analysis[0].plot[0]
        assert (mode_analysis['yData'] is not None)
    except:
        while len(POS.metacell.mode_analysis) < 1:
            sweepvarnames = [sweepvar.alias for sweepvar in POS.metacell.simulation_settings.sweepvars]
            sweepvarvalues = [sweepvar.values[0] for sweepvar in POS.metacell.simulation_settings.sweepvars]
            POS.metacell.add_mode_analysis(sweepvarnames, sweepvarvalues, probe = 50)
        POS.metacell.mode_analysis[0].add_plot()
        POS.metacell.mode_analysis[0].plot[0].edit_configurations(quantity='Ex', representation='Re')
        PlotInfo_powercoeff = POS.metacell.mode_analysis[0].plot[0].run_plot()
    POS.metacell.mode_analysis[0].plot[0].show_plot_locally()

　　　　　　　　　　

スイープ変数の範囲が大きい場合、ChromeやMicrosoft Edge等のブラウザでは、
メモリ不足で描画処理動作が不安定となりがちです。(Firefoxは比較的安定してます。)

→APIの場合は、一度の処理でデータを授受出来るため、処理動作を気にすることないこともメリットの一つですね。

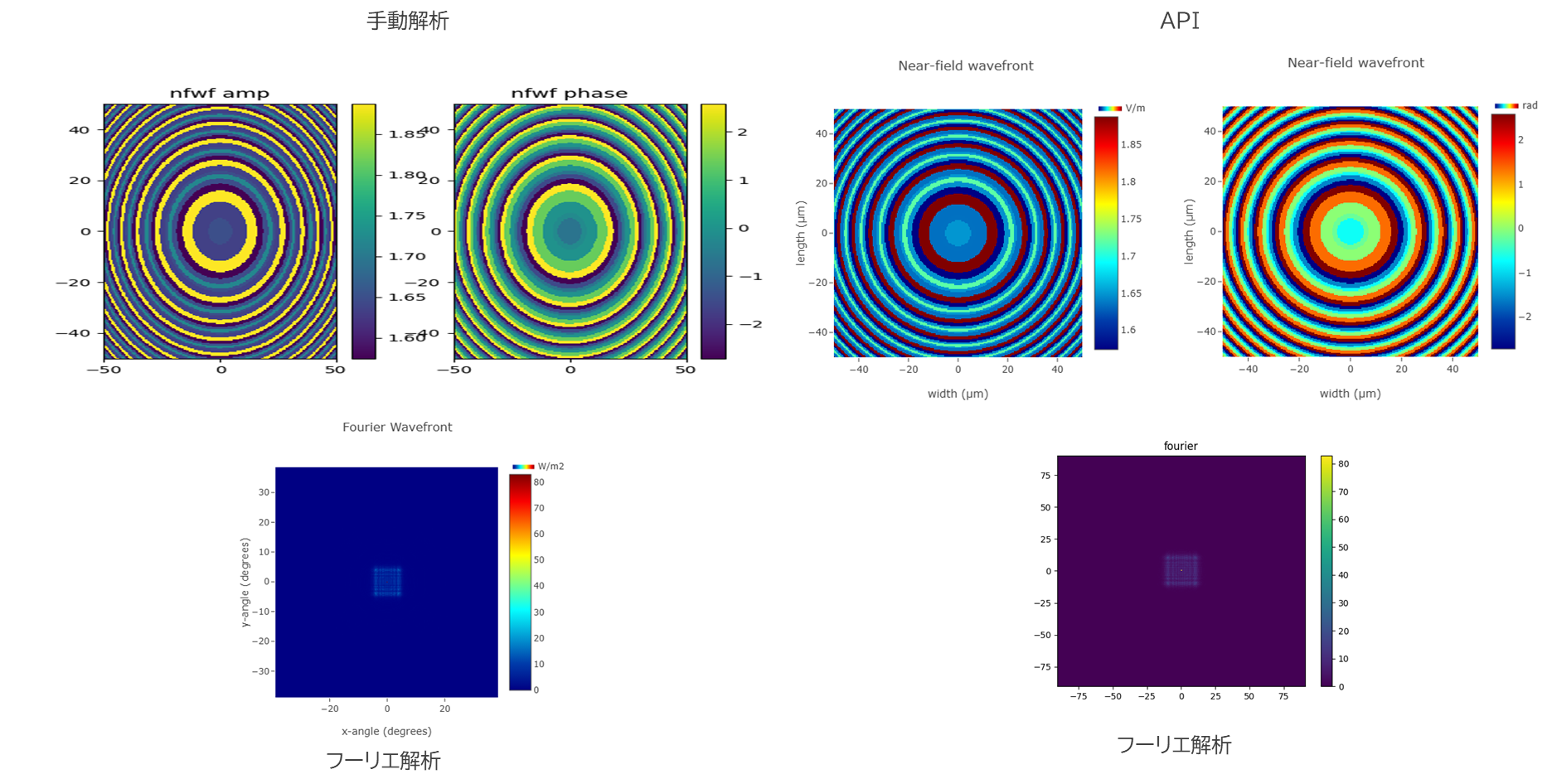

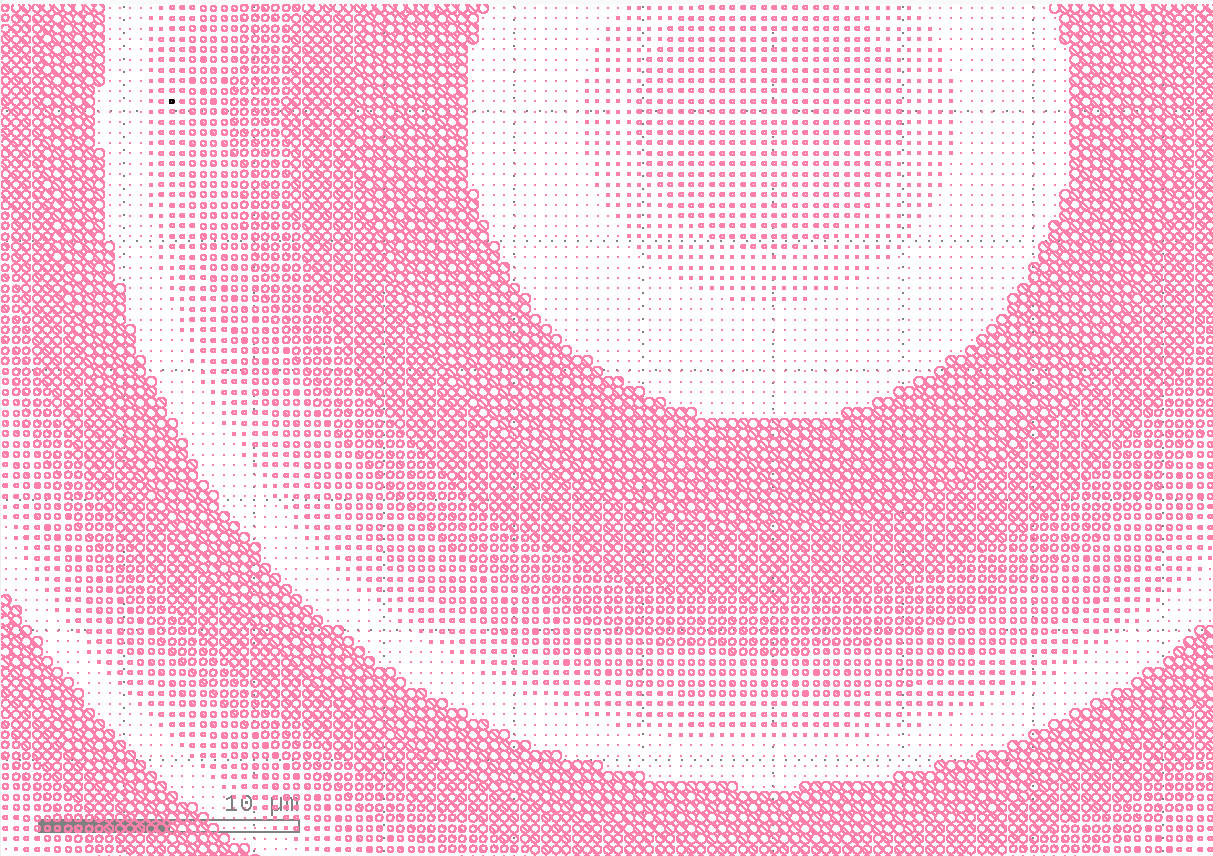

4. φ100μm メタサーフェス 設計ターゲット定義

※先程のメタ原子RCWA Sim結果を全てライブラリ化しています。

• TE偏光平面波のみ 垂直入射 530nm

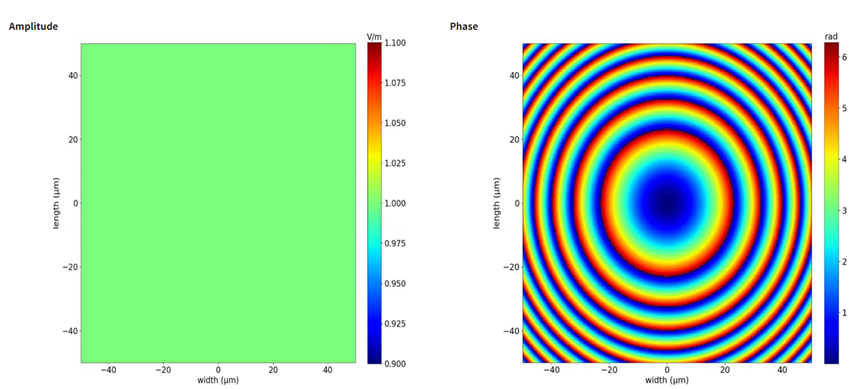

• メタ原子配列のターゲット位相を (2π/λ) * (√(x² + y² + f²) - f)の球面式で近傍界設計
• 焦点距離 500μm

################################################################################################
    # ######################################make new library##########################################
    # #get all existing families#just for reference if you need to find the id of an existing group
    # mcell_groups = POS.library.get_mc_groups()
    # print(mcell_groups)

    # start from new group
    # ##### load existing group from server
    name = simulation + '_family_example'
    id = None
    metacell_group = POS.library.load_mcell_group(name=name,
                                                  id=id)  # if name is unique, the id doesn't have to be given, if grout doesn't exist a new one will be created

    # select all members from metacell simulation
    sweepvar_list = POS.metacell.get_sweepvar_list()
    sweepvarnamelist = [sweepvar.alias for sweepvar in sweepvar_list]
    valuelists = [np.array(combination) for combination in
                  itertools.product(*[sweepvar.values for sweepvar in sweepvar_list])]
    for valuelist in valuelists:
        metacell_group.add_member(POS.metacell.lastsimulationjob, sweepvarnamelist, valuelist)

    POS.library.update_mcell_group(metacell_group)  # create new group

if runmetacomp:

    ################################################################################################
    # ######################################make new component########################################

    # #load and print existing metacomponent files (not mandatory if you can locate your file based on folder and name directly)
    # configurations = POS.metacomponent.get_existing_configurations()
    # print(configurations)

    # select your simulation (any combination that gives unique value, if not specified set value to None)
    comp_group = 'FocalLens_v{}'.format(version)
    comp_group_id = None
    component = 'FocalLens_v{}_{}'.format(version, subversion)
    component_id = None
    POS.metacomponent.load(comp_group=comp_group, group_id=comp_group_id, meta_component=component,
                           meta_component_id=component_id)  # any combination that gives a unique file, id doesn't have to be specified

    # ###############################config###########################
    # edit global parameters: edit the folder name, simulation name, cell width or cell height
    component_group = None
    metacomponent_name = None
    component_width = 100
    component_length = 100
    unit = 'mum'
    POS.metacomponent.component_dimensions.edit(component_group=component_group, metacomponent_name=metacomponent_name,
                                                component_width=component_width, component_length=component_length,
                                                unit=unit)

    # add metacell group, and metacells (member list or None for all)
    name = 'FocalLens_v{}_{}'.format(version, subversion) + '_family_example'
    id = None
    metacell_group = POS.library.load_mcell_group(name=name, id=id)
    # if name is unique, the id doesn't have to be given, if group doesn't exist a new one will be created

    POS.metacomponent.add_metacell_group(group=metacell_group, member_list=None)

    if len(POS.metacomponent.targets) == 0:
        POS.metacomponent.add_target()
    POS.metacomponent.targets[0].setpoint.edit(name='sp_target1', amplitude=1, wavelength=530, polarization='TE', azimuth=0,
                                               zenith=0, unit='nm',
                                               type='GB', focalspot=[0, 0, 0], beam_divergence=0.05)  # note: unit only for setpoint wavelengt as in the GUI!
    POS.metacomponent.targets[0].edit(name='target 1', description = 'SDK created', optimize_for='Complex', weight=1)
    POS.metacomponent.targets[0].metacell_accuracy.edit(acc_x=4, acc_y=4)
    POS.metacomponent.targets[0].output_light.edit(order_x=0, order_y=0, direction='Transmission', polarization='TE')

    # example code to add 2nd target
    # if len(POS.metacomponent.targets) == 1:
    #     POS.metacomponent.add_target()
    #
    # POS.metacomponent.targets[1].setpoint.edit(name='sp_target2', amplitude=1, wavelength=540, polarization='TE', azimuth=0,
    #                                             zenith=0, focalspot=[10, 20, 30], type='GB', beam_divergence=5,
    #                                             unit='nm')  # note: unit only for setpoint wavelengt as in the GUI!
    #
    # POS.metacomponent.targets[1].edit(name='target 2', description='SDK created', optimize_for='Complex', weight=1)
    # POS.metacomponent.targets[1].metacell_accuracy.edit(acc_x=4, acc_y=4)
    # POS.metacomponent.targets[1].output_light.edit(order_x=0, order_y=0, direction='Transmission', polarization='TE')



    # example to add static script from txt file
    # POS.metacomponent.targets[-1].nfwf.filename='NFWF_script.txt'

    # example to make a dynamic script string

    def nfwf_lens_script(wl, f):
        nfwfscript = "wavelength = {}; \
        f = {};\
        phase = 2 * np.pi / wavelength * (np.sqrt(x ** 2 + y ** 2 + f ** 2) - f);\
        amplitude = np.ones_like(x);\
        phase = np.mod(phase, 2 * np.pi)".format(wl, f)
        return nfwfscript


    focaldistance = 500
    POS.metacomponent.targets[0].nfwf.script_string = nfwf_lens_script(wl=wavelength / 1000,
                                                                        f=focaldistance)  # note comp dimension is in unit=mum!

    #example code for second target
    # focaldistance = 2000
    # POS.metacomponent.targets[1].nfwf.script_string = nfwf_lens_script(wl=wavelength / 1000,
    #                                                                     f=focaldistance)  # note comp dimension is in unit=mum!

ターゲットとする振幅と位相分布断面です。
今回球面式で与えていますが、Zemaxから位相データをインポートもできます。

5. メタ原子配列

PlanOpSim側で自動配列でき、GDS上で円柱ピラーが並んでいることを確認できました。

############################################simulate##################################################
    designJob_id = POS.metacomponent.design()
    GDS_file = POS.metacomponent.create_gds(foldername='gds_download')

　　　　　　　　

5. メタレンズの近傍界解析と遠方界解析、フーリエ解析

• 遠方界解析では、設計波長530nmの集光スポット Z=500μm±250μmのXY分布を解析
• 近傍界では、メタレンズ透過直後の位相振幅分布を解析

########################################analysis##################################################
    try:
        Analysis_info_nfwf = POS.metacomponent.analysis[0].plotdata
    except:
        while len(POS.metacomponent.analysis) <= 0:
            POS.metacomponent.add_analysis(
                designJob_id=POS.metacomponent.lastdesignjob)  # use either response of MCell.simulate or None (last runned simulation)

    POS.metacomponent.analysis[0].add_analysis_sweep_var('z', focaldistance / 2, focaldistance * 2 + 1E-5,
                                                         focaldistance / 2)
    POS.metacomponent.analysis[0].edit_ff_properties(width=100, rows_count=100, height=100, columns_count=100,
                                                     unit='μm', center_coord=[0, 0, '=z'])
    POS.metacomponent.analysis[0].setpoint.edit(wavelength=500,unit='nm', diffractive_order = [3,3])
    POS.metacomponent.analysis[0].type = 'ALL'
    POS.metacomponent.analysis[0].run()
    POS.metacomponent.analysis[0].show_analysis_locally()

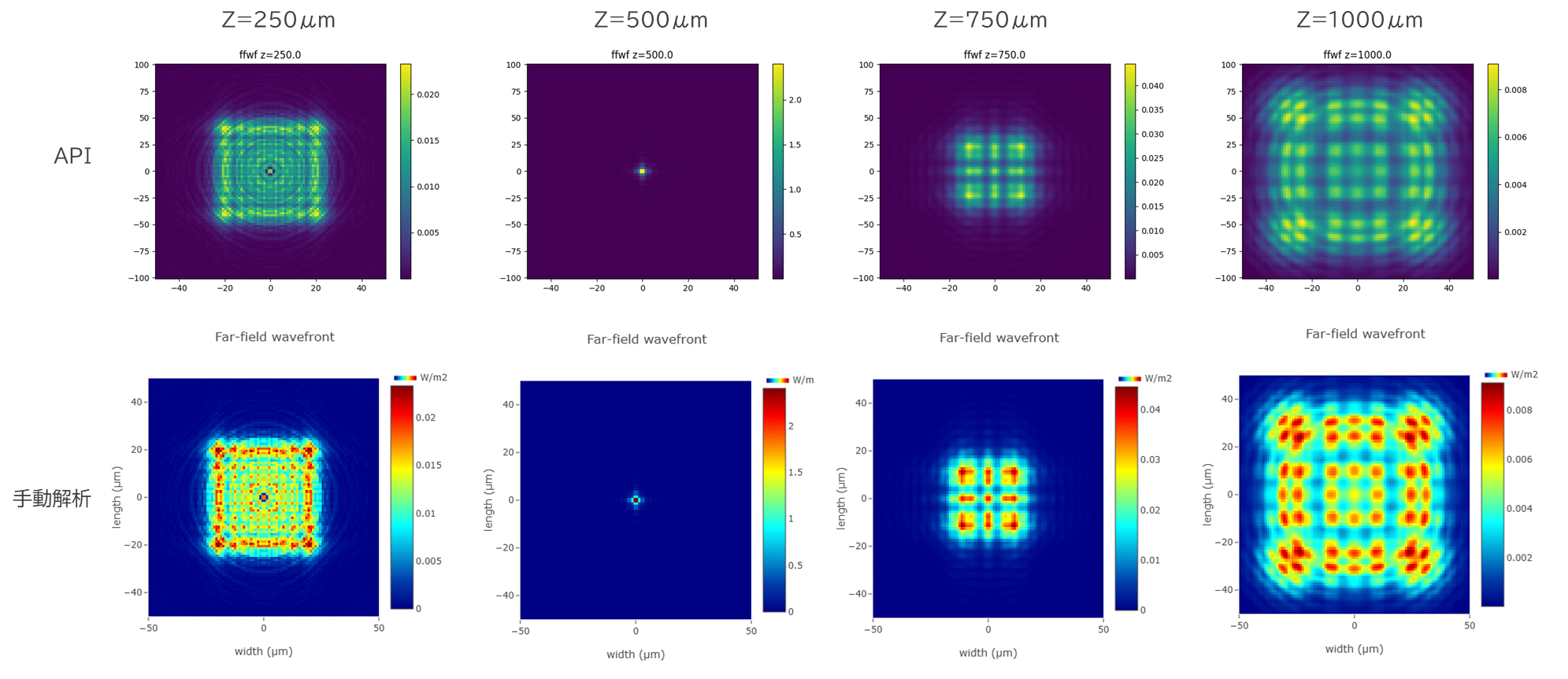

遠方界解析結果

近傍界解析結果

勿論ですが、手動解析と同じ解析結果が自動で出力できました。
メタ原子解析からメタレンズの伝搬解析まで約5分程度で実行できました。
(実オペレーションだと体感30分程度でしょうか..)

最終的には、Zemax上の光学系データと連成解析し、メタレンズ設計にフィードバックまで自動化できるとより簡便ですよね。

お問い合わせ

• より詳細なAPI関数を学習するには、サンプル内のドキュメントをご覧頂くか、
  　弊社サポートサイトをご活用下さい。
• 光学シミュレーションソフトの導入や技術相談、
  設計解析委託をお考えの方はサイバネットにお問合せください。
