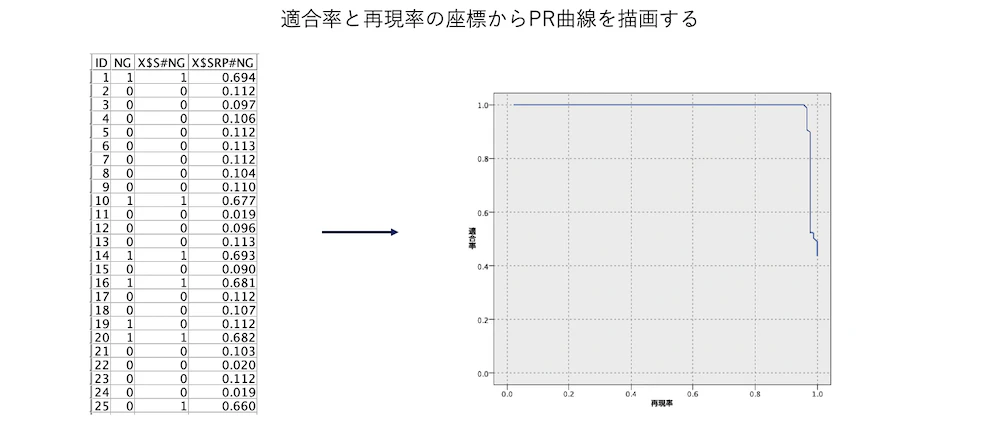

PR曲線の全ての座標を求めて散布図で描画する
1.想定される利用目的
・どの傾向スコアまでを故障/貸倒れ/不正/購入と判定するべきか検討
・予測モデルの性能評価
・実装後のモデルメンテナンスのための性能指標の算出
2.サンプルストリームのダウンロード

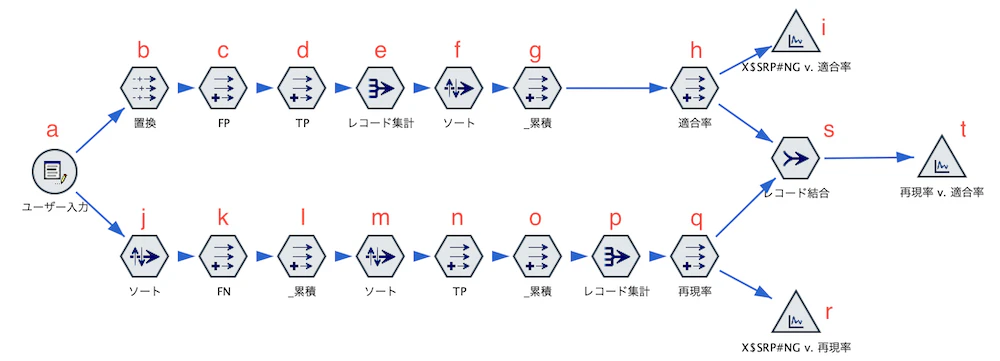

3.サンプルストリームの説明

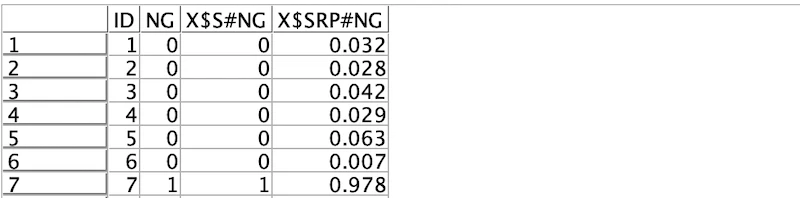

a.入力するデータは以下の通りです。ID、不良品（NG）判定、予測、傾向スコアの4フィールドのテーブルです。
傾向スコア毎に適合率（Precision）を求める

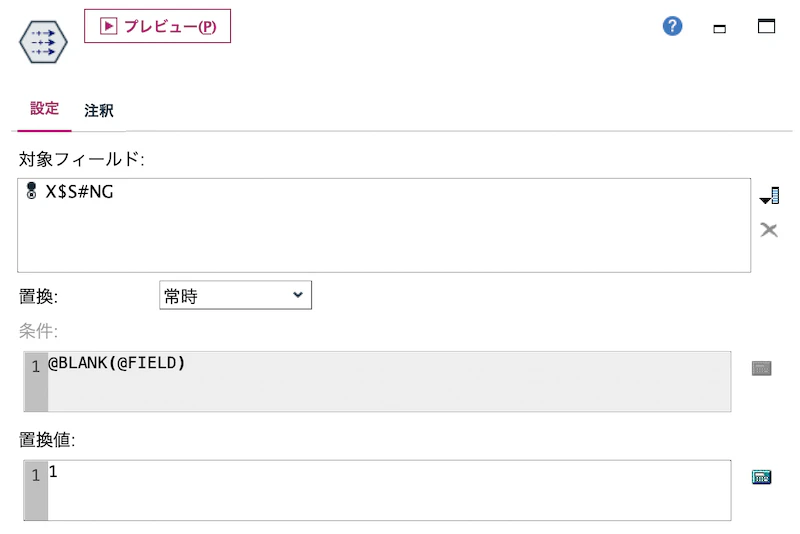

b.[置換]ノードを編集します。どの傾向スコアまでをNG判定するかを確定するためPR曲線を作るため、この時点では一旦全て予測をNGに置換します。

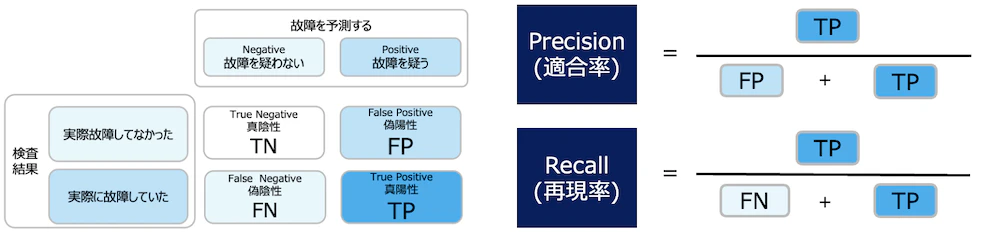

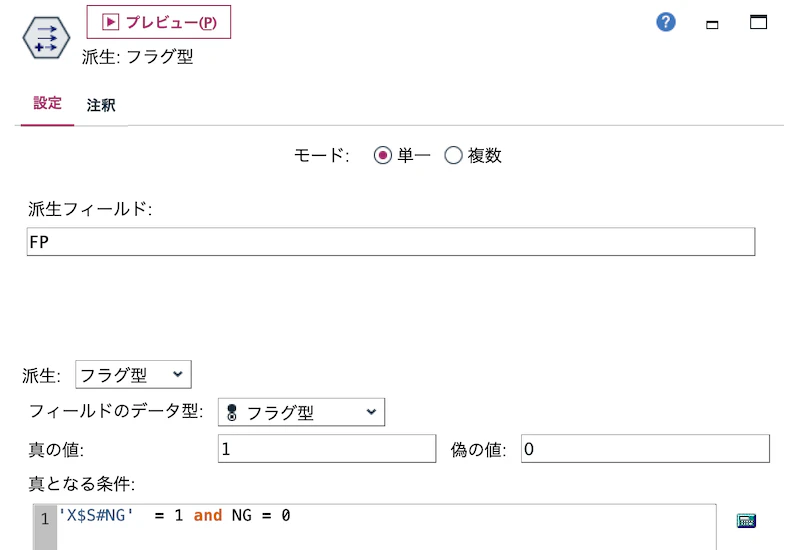

c.[フィールド作成]ノードを編集します。以下の混同行列のFP（False Positive）フラグを作成します。

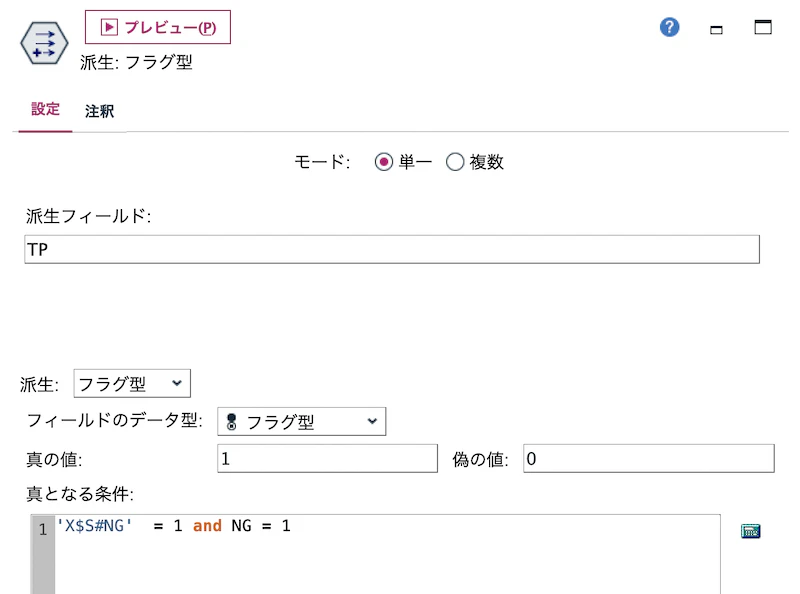

d.cと同じ方法でTP（Ture Positive）フラグを作成します。

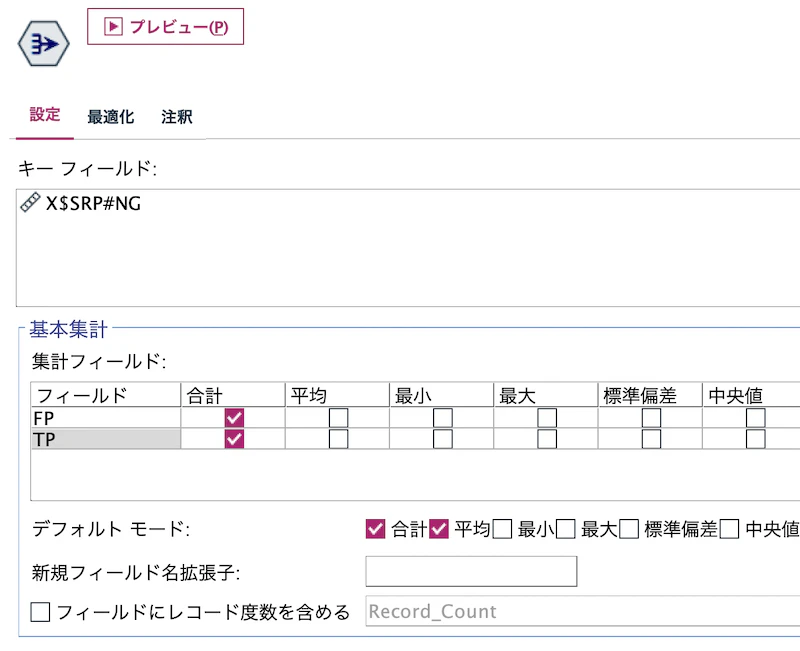

e.[レコード集計]ノードを編集します。
f.傾向スコア降順でソートします。

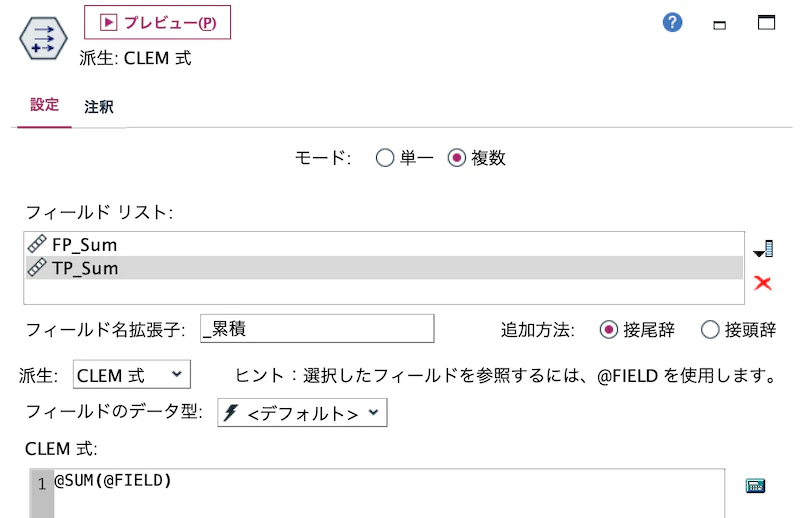

g.[フィールド作成]ノードを編集します。FPとTPの累積フィールドを作成します。関数@SUMで列方向に累積します。

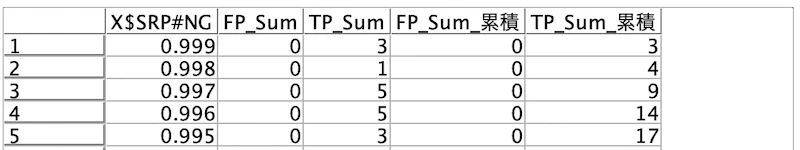

[プレビュー]します。

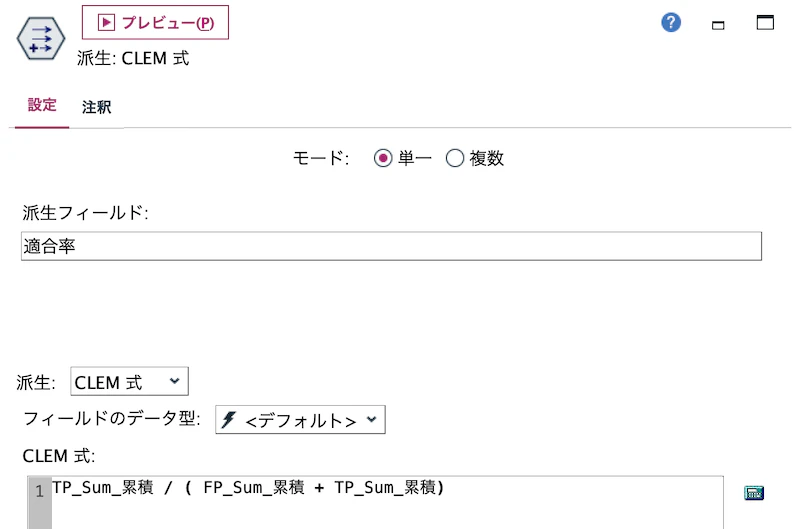

h.[フィールド作成]ノードを編集します。各レコードまでの適合率を求めます。

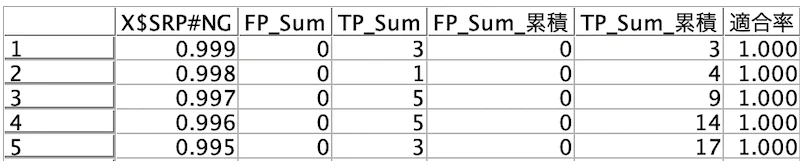

[プレビュー]します。

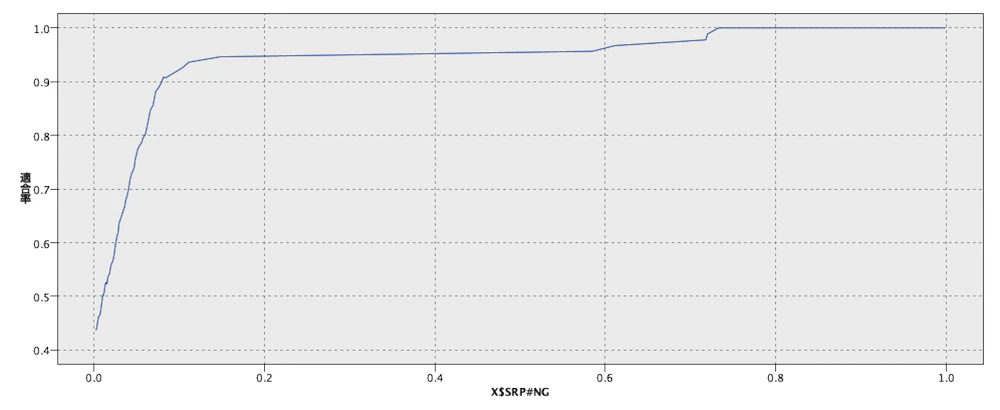

i.[散布図]ノードを実行します。
傾向スコア毎に再現率（Recall）を求める
j.傾向スコア昇順でソートします。傾向スコアが低い順にNGではないと予測していきます。
k.[フィールド作成]ノードを編集します。後続処理を想定してbのように置換えをせず、このノードでその意味を持たせます。FNフラグを定義します。

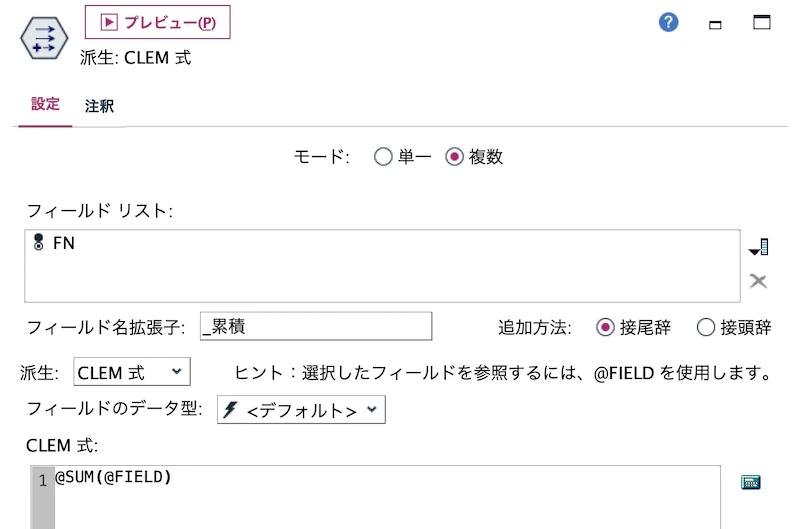

l.[フィールド作成]ノードを編集します。gと同じ要領でFNを累積します。
m.傾向スコア降順でソートします。傾向スコアが高い順にNGではないと予測していきます。
n.TPフラグを定義します。
o.[フィールド作成]ノードを編集します。lと同じ要領でTPを累積します。

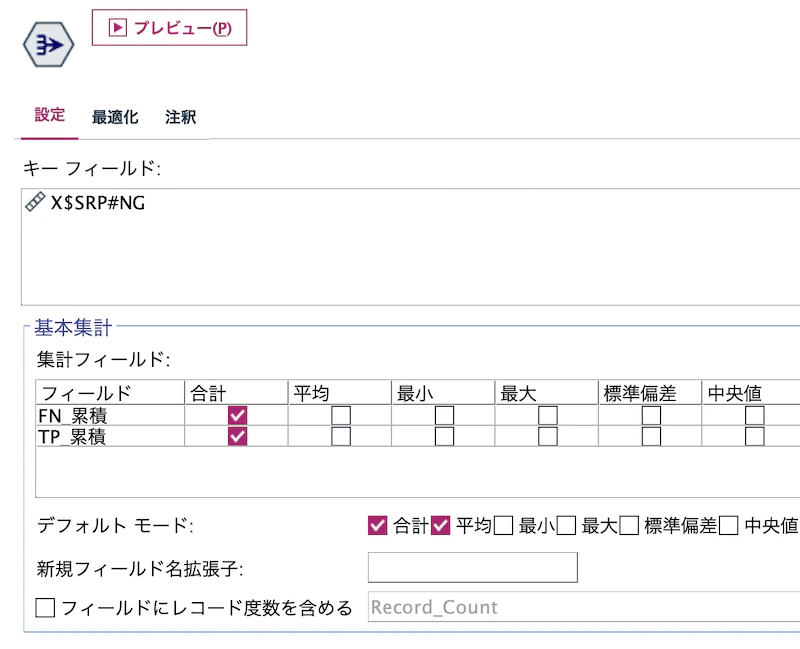

p.[レコード集計]ノードを編集します。傾向スコア毎にFNとTPの累積値を合計します。

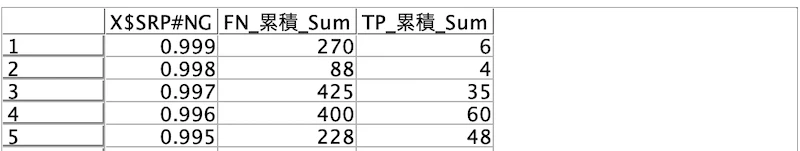

[プレビュー]します。

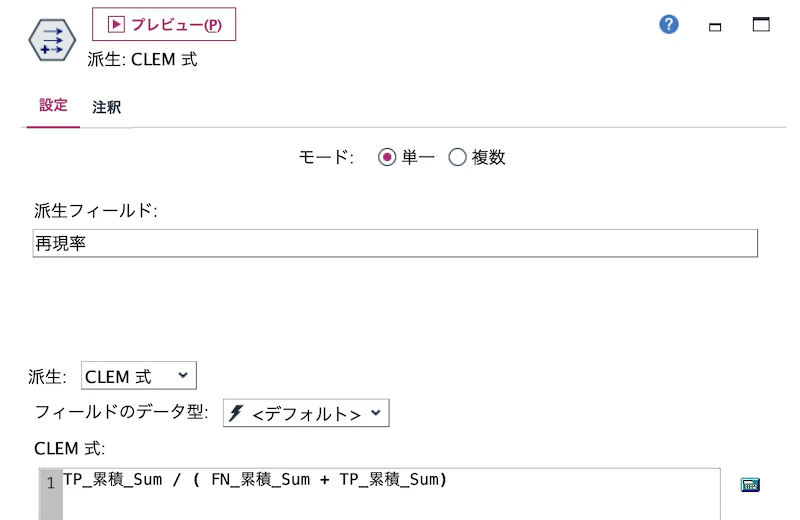

q.[フィールド作成]ノードを編集します。再現率をレコード毎に求めます。

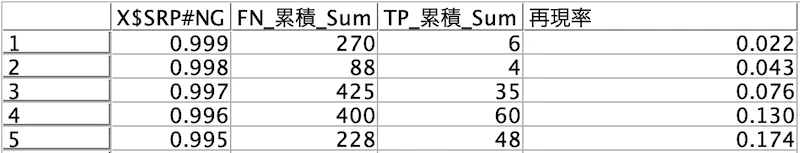

[プレビュー]します。

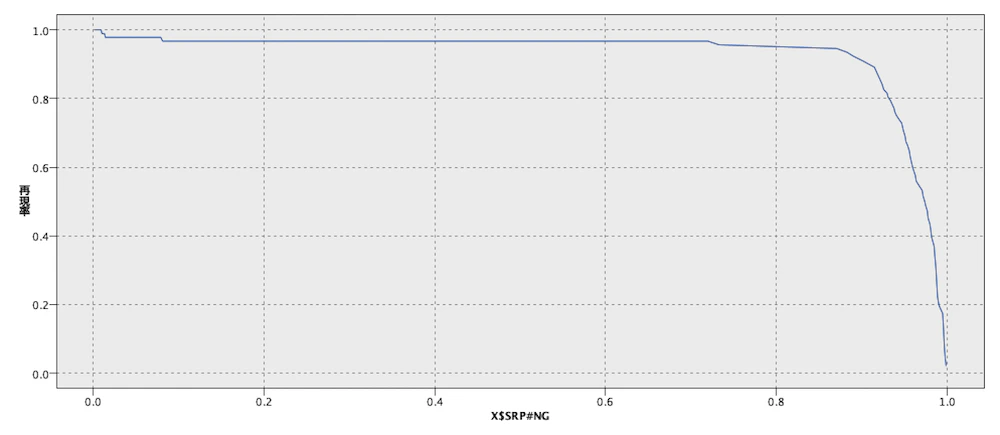

r.[散布図]ノードを実行します。適合率は傾向スコアが上がると上昇しましたが、再現率は減少します。

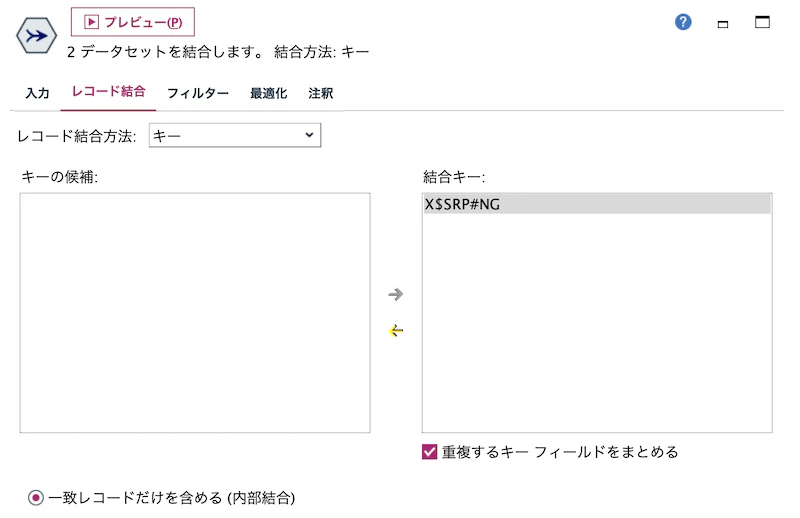

s.[レコード結合]ノードを編集します。[レコード結合方法]を[キー]にして傾向スコアをキーに内部結合します。

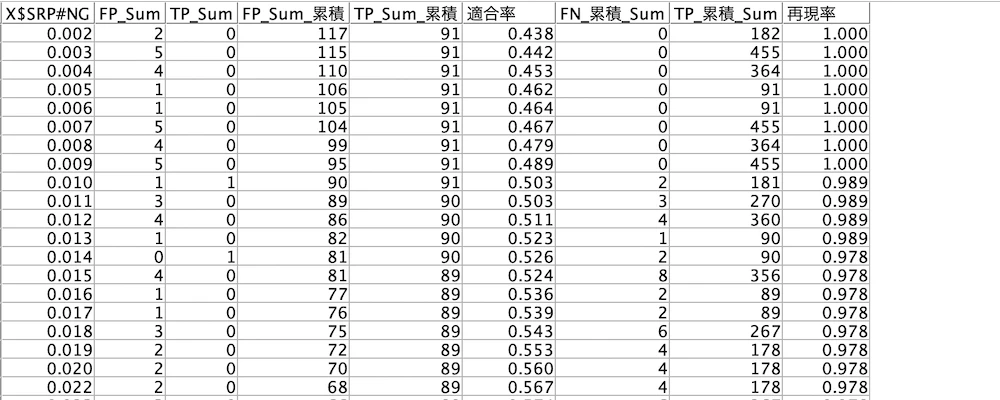

ここまでの座標を含むテーブルは以下の通りです。114レコードあります。
t.[散布図]ノードを実行します。PR曲線が描画されました。
注意事項
不均衡データの場合にはPR曲線を用いて、そうではない場合にはROC曲線が推奨されますが一度、データに当てはめた上で施策適用の視点から比較検討ください。
