gnuplot snippet集

line plotにエラーバーをつける

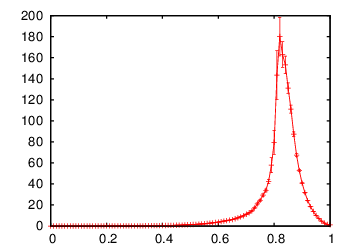

p "data.dat" u 1:2:3 w yerrorlines

対数表示

• formatも変更するとラベルがきれいに表示される

set logscale x
set format x "10^{%L}"

凡例の表示される場所を座標で指定する

set key at 0.5,10

このときの座標はグラフのx,yの座標値。凡例の右上隅の座標が指定できる。

multiplot

複数の図を並べて表示する。この時、縦・横それぞれに並んだグラフ間でx軸・y軸を共有したいとする。

• 方針
  • set multiplot コマンドを使って複数の図を描画する。
  • その際に、set tmargin, set lmargin, set bmargin, set rmargin でマージンをセットする。
    • 例えば横方向にぴったりとつめて描画したいときは、左のグラフのrmarginを0にし、右のグラフのlmarginを0にする。
    • 縦方向の場合も同様にtmargin, bmarginをそれぞれセットする。
  • x軸、y軸を描画したくないときには、set format x "" とすると、軸の数値が表示されなくなる。
    • unset xtics を使ってもよいが、その場合は目盛りも表示されなくなる。
  • 左右のプロットで(lmargin+rmargin)の値がそろうようにする。そうしないと、プロットの大きさが左右でそろわなくなる。
    • 左側のプロットのみy軸を表示する場合には、左側のグラフのlmarginを8にセットし、右側はrmarginを大きく取る。
    • 右側に大きめの余白ができてしまうが、epsファイルに書き出した後、BoundingBoxを調整する事により余白を削除できる

set multiplot layout 2,2

set xrange [0:1]
set yrange [0:1]

unset xlabel
set format x ""             # do not display x-axis
set ylabel "YYY"
set format y "% g"
set tmargin 1
set lmargin 8
set bmargin 2
set rmargin 0
p x

unset xlabel
set format x ""
unset ylabel
set format y ""
set tmargin 1
set lmargin 2
set bmargin 2
set rmargin 6               # (lmargin + rmargin) must be same for all the plots.
p x*x



set tmargin 0
set lmargin 8
set bmargin 3
set rmargin 0
set xlabel "XXX"
set format x "% g"
set ylabel "YYY2"
set format y "% g"
p 1-x

set tmargin 0
set lmargin 2
set bmargin 3
set rmargin 6
set xlabel "XXX"
set format x "% g"
unset ylabel
set format y ""
p 1-x*x

unset multiplot
