Selenium, Jenkins, Ruby(Capybara) の E2E テスト環境基盤を Docker で構築したときの知見のまとめ(環境編)

Last updated at 2017-01-03Posted at 2017-01-03

概要

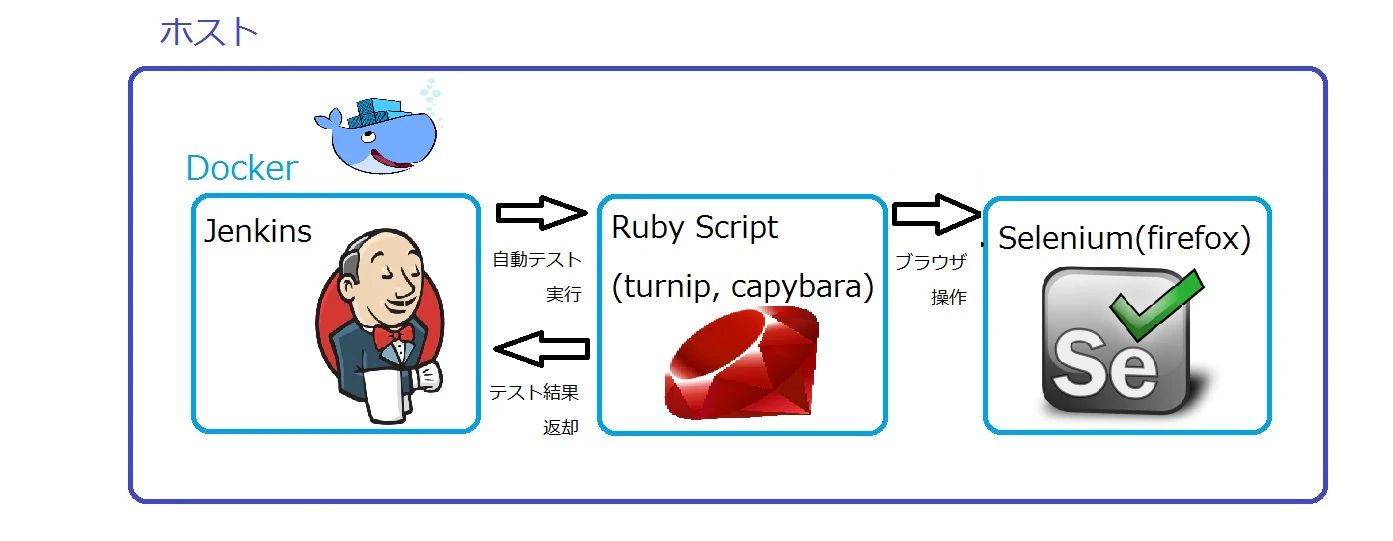

以下の図のような E2E テスト環境基盤　を構築しました。

これは以下からコードを clone し bash deploy.sh を実行すると環境が出来上がったりします。
※docker, docker-compose が使えることが前提です

Github: toririn/e2e_docker

なんでこんな面倒な構成をするんだという所もありますが、とりあえず環境を作ってみたという所が大きいです。

いつの間にやら docker-compose の書き方も変わったりしていたのでいい勉強になりました。

ということでこの テスト環境基盤の説明・デプロイ方法と、 docker-compose.yml の書き方を記事にしました。

ただし内容が多いので2つの記事に分けています。具体的には下記のようになっています。

この記事に書かれていること

Selenium, Ruby Script, Jenkins によるE2Eテスト環境基盤の説明
上記コンテナ達のデプロイ方法
上記 Jenkins(docker) の起動・初期設定・ジョブの実行
まとめ

もう一つの記事に書かれていること

Selenium, Jenkins, Ruby(Capybara) の E2E テスト環境基盤を Docker で構築したときの知見のまとめ(書き方編)

docker-compose の記載方法の説明
- version
- services
- image
- build
  - context
  - dockerfile
  - args
- ports
- volumes
- links
- depends_on
- environment
まとめ

という事でこちらは 環境編 になります。宜しくお願いします。

E2Eテスト環境基盤の説明

今回作った環境基盤は以下の図のような動きを行います。

jenkins の image があるのは、簡単に誰でもテストを起動できるようにするためです。
jenkins で job さえ作っていたらボタンぽちーですからね。

ちなみにこいつのデバッグ方法は以下のようにすることで実現できます。

ruby/set_env.sh の値を書き換える

ruby/set_env.sh

- export SELENIUM_HOST=selenium
+ export SELENIUM_HOST=localhost
export SELENIUM_PORT=4444

何故これで実現できるかというと、　selenium のコンテナの 4444 ポートをホスト側の 4444 ポートにフォワディングしているためです。

デプロイ方法

前提

docker, docker-compose が使えることが前提です。
各 docker のバージョンですが、少なくとも下記のバージョンでの動作は確認済みです。古いバージョンは動かないかと思いますので upgrade してください

$ docker -v
Docker version 1.12.1
$ docker-compose -v
docker-compose version 1.9.0

以下のようなときは docker-compose.yml を書き換えてください。
- 4444, 18080, 50000 ポートを他のシステムが使用している
- selenium, ruby, jenkins という名前のコンテナが既に存在する

コンテナの作成

ソースコード一式を clone してください

git clone https://github.com/toririn/e2e_docker.git

ruby/set_env.sh の値を適宜書き換えてください
- SELENIUM_HOST: ruby コンテナで使用する selenium コンテナの接続先IPアドレスのエイリアス。特に変える必要はないです。
- SELENIUM_PORT: ruby コンテナで使用する selenium コンテナの接続先ポート番号。特に変える必要はないです。
- DOCKER_PASSWORD: ruby コンテナの root ユーザのパスワード値。 jenkins コンテナからの ssh 接続で利用する。
clone したプロジェクトのルートで以下のコマンドを実行してください。

bash deploy.sh

もし使っているユーザに docker, docker-compose コマンドの権限がないのであれば以下を実行してください。

bash ruby/set_env.sh
sudo docker-compose up -d --build

※ネットワーク環境によりますが初回デプロイには10分~15分程度時間がかかります

コンテナが作成されたか確認する

$ docker ps
CONTAINER ID        IMAGE                                     COMMAND                  CREATED              STATUS              PORTS                                               NAMES
7d0f930bd7b8        e2edocker_ruby                            "/usr/sbin/sshd -D"      About a minute ago   Up About a minute   22/tcp                                              ruby
c18373b1afbf        selenium/standalone-firefox-debug:3.0.1   "/opt/bin/entry_point"   About a minute ago   Up About a minute   4444/tcp, 0.0.0.0:5900->5900/tcp                    selenium
3f42ddf0f2a2        e2edocker_jenkins                         "/bin/tini -- /usr/lo"   About a minute ago   Up About a minute   0.0.0.0:50000->50000/tcp, 0.0.0.0:18080->8080/tcp   jenkins

うまく作成出来ていたら上記のようになるかと思います。

これにてコンテナの作成は完了です。

廃棄方法

もしこのコンテナの作成に失敗したり、不要になってすべて削除したいときは以下のコマンドを実行してください

clone したプロジェクトのロートに移動してコマンドを実行

bash down.sh

docker, docker-compose の権限がユーザにない場合は下記

sudo docker-compose down

Jenkins の設定

初期設定

以下の URL にアクセスする

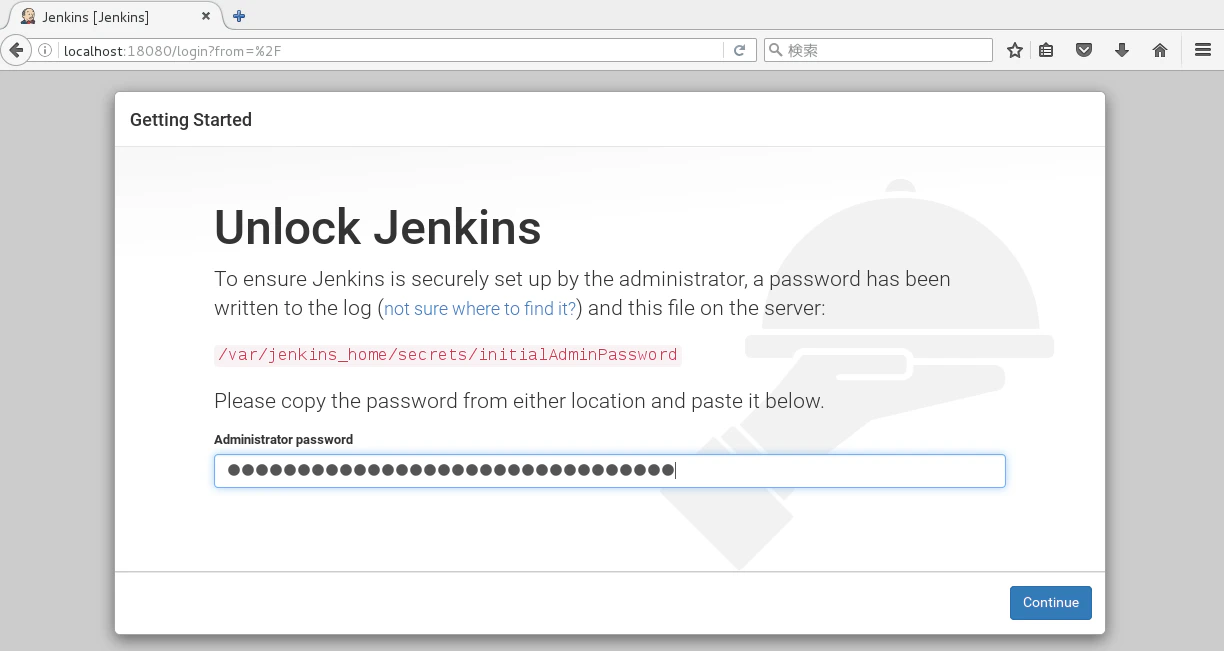

Admin Password を入力する

Admin Password は下記コマンドで表示できます

docker exec -it jenkins cat /var/jenkins_home/secrets/initialAdminPassword
# => abcdefff1111

plugin の install をする

しなくてもいいですが特に理由がないならしておきましょう

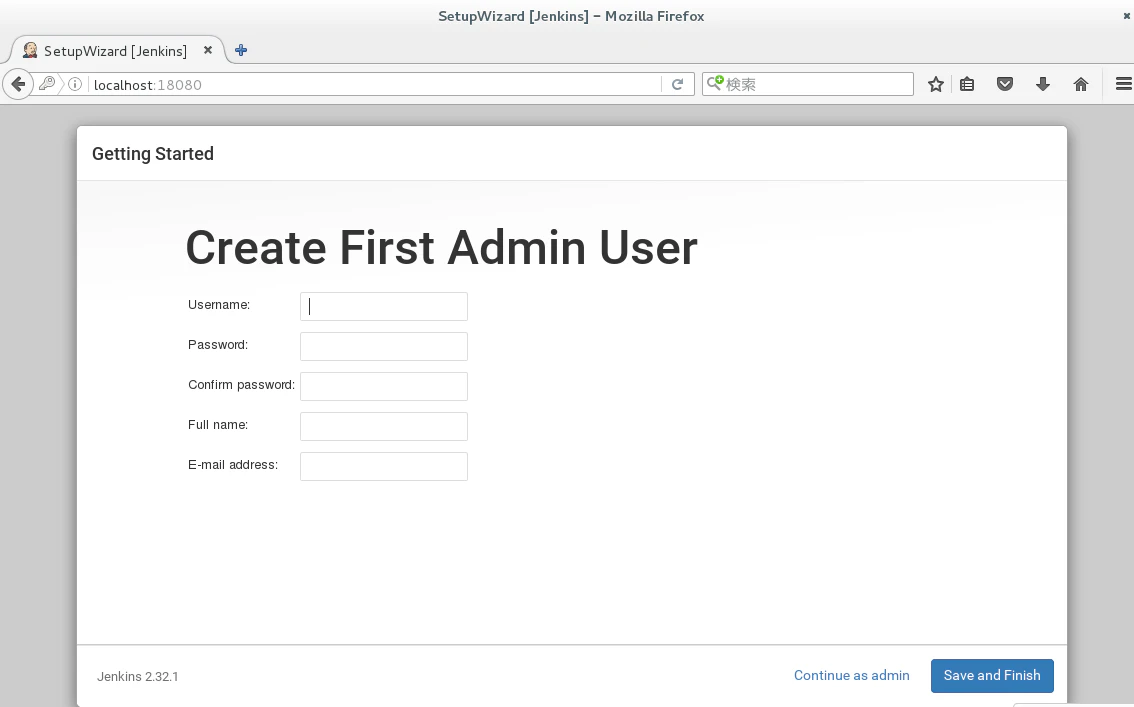

ユーザを作成する

画面の内容に従いユーザのIDとパスワードを入力する

jenkins をスタートする

start using jenkins というボタンを押すと jenkins　のスタート画面へ飛びます

ジョブの作成

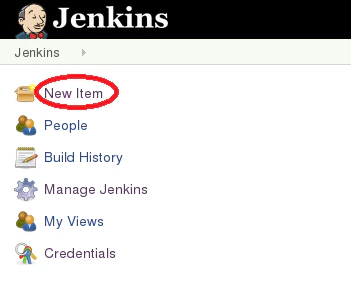

下記から新しいジョブを作成します。

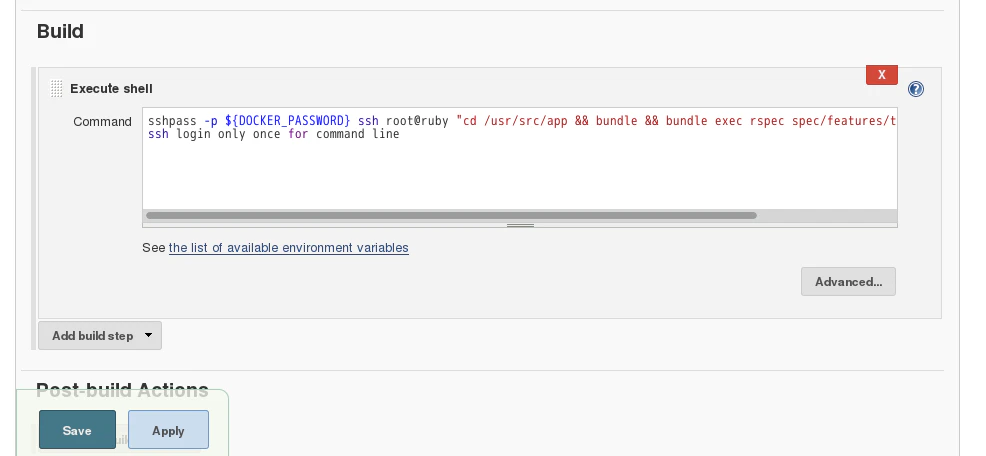

ジョブの設定の build から Execute shell を選択して以下のコードを貼り付けます

sshpass -p ${DOCKER_PASSWORD} ssh root@ruby "cd /usr/src/app && bundle && bundle exec rspec spec/features/tests/test.feature"

※ 本来 ssh でコンテナに接続しても環境変数の値は引き継がれませんが、無理やり環境変数を引き継ぐようにしています。参考

Save を押してジョブを保存します

`sshpass` コマンドを使えるようにする

jenkins のジョブで ssh を使えるようにするため、一度 ruby　<=> jenkins　間を ssh で接続しておきます
※sshpass を使う故の弊害です。SSH plugin や rsa で ssh を使うようにしていたらこれはする必要ないかと思います！

jenkins コンテナに入る

docker exec -it jenkins /bin/bash

ruby コンテナに ssh で接続する

ssh root@ruby -p 22
# => yes

jenkins コンテナを抜ける

exit

以上で　jenkins の設定は完了です。

自動テストを実行する

作成したジョブを実行します
自動テストが走りたくさんの警告と共に（おい）結果が出力されます。

サンプル
  googleで検索ができること
/usr/local/lib/ruby/gems/2.4.0/gems/selenium-webdriver-2.53.4/lib/selenium/webdriver/remote/capabilities.rb:225: warning: method redefined; discarding old proxy=
/usr/local/lib/ruby/gems/2.4.0/gems/selenium-webdriver-2.53.4/lib/selenium/webdriver/remote/capabilities.rb:47: warning: previous definition of proxy= was here
/usr/local/lib/ruby/gems/2.4.0/gems/selenium-webdriver-2.53.4/lib/selenium/webdriver/remote/w3c_capabilities.rb:175: warning: method redefined; discarding old proxy=
/usr/local/lib/ruby/gems/2.4.0/gems/selenium-webdriver-2.53.4/lib/selenium/webdriver/remote/w3c_capabilities.rb:53: warning: previous definition of proxy= was here
/usr/local/lib/ruby/gems/2.4.0/gems/selenium-webdriver-2.53.4/lib/selenium/webdriver/remote/http/default.rb:125: warning: method redefined; discarding old proxy
    * googleを訪問 -> * googleのページが表示されている -> * 「長谷川豊」で検索する -> * 処理を待つ -> * 検索結果のページが表示されている

Top 1 slowest examples (26.27 seconds, 100.0% of total time):
  サンプル googleで検索ができること * googleを訪問 -> * googleのページが表示されている -> * 「長谷川豊」で検索する -> * 処理を待つ -> * 検索結果のページが表示されている
    26.27 seconds ./spec/features/tests/test.feature:5

Finished in 26.28 seconds (files took 0.81951 seconds to load)
1 example, 0 failures

Randomized with seed 53862

Finished: SUCCESS

以上です！

まとめ

Selenium + Ruby Script + Jenkins による E2E自動テストの環境を Docker にて構築しました。
構築には docker-compose を使い一元的に各コンテナを管理するようにしました。
この記事にはそのデプロイ方法を記載しました。

もし記載している docker-compose の書き方に興味がありましたら下記を参照ください。
