arduino+mozziでドラムシンセサイザー（？）を作ってみた

Last updated at Posted at 2017-05-24

#おことわり
シンセサイザーの事はほとんどわかりません。
これ↓は、おもしろい読み物として読んでいますが、、
http://makezine.jp/blog/2017/03/make-analog-synthesizers.html

なのでVCOとかLFOとかなんとなく使っています

#パーツリスト

■AMAZONで購入
arduino UNO R3（の互換品）
3.5mmステレオジャック
LED
抵抗

■共立エレショップ（通販）
ボリューム（10KΩ　Bカーブ）（http://eleshop.jp/shop/g/gE52362/)
・・大須で見つけられませんでした。。

■aitendo(通販)
つまみ（http://www.aitendo.com/product/12732)
・・これも大須ではみつけられず、、、

■秋月電子で購入（通販）
秋月バニラシールド(http://akizukidenshi.com/catalog/g/gP-09624/)
小型アンプ（http://akizukidenshi.com/catalog/g/gK-08217/)
小型スピーカー（http://akizukidenshi.com/catalog/g/gP-09271/)
つまみ付可変抵抗（10KΩ　Bカーブ）（http://akizukidenshi.com/catalog/g/gP-08012/)

##スケッチ
冗長な感じでうまくない。。

drumuino.ino

#include <MozziGuts.h>
#include <Oscil.h> // oscillator template
#include <tables/sin2048_int8.h> // sine table for oscillator
#include <tables/saw2048_int8.h>//saw table for oscillator
#include <tables/square_analogue512_int8.h> // square table for oscillator
#include <tables/triangle2048_int8.h>//triangle table for oscillator
#include <tables/noise_static_1_16384_int8.h>//noise table for oscillator


#include <Ead.h>
#include <EventDelay.h>



// use: Oscil <table_size, update_rate> oscilName (wavetable), look in .h file of table #included above
Oscil <SIN2048_NUM_CELLS, AUDIO_RATE> aSin1(SIN2048_DATA);
Oscil <SAW2048_NUM_CELLS, AUDIO_RATE> aSaw1(SAW2048_DATA);
Oscil <SQUARE_ANALOGUE512_NUM_CELLS, AUDIO_RATE> aSqu1(SQUARE_ANALOGUE512_DATA);
Oscil <TRIANGLE2048_NUM_CELLS, AUDIO_RATE> aTri1(TRIANGLE2048_DATA);
Oscil <NOISE_STATIC_1_16384_NUM_CELLS, AUDIO_RATE> aNoise1(NOISE_STATIC_1_16384_DATA);

Oscil <SIN2048_NUM_CELLS, AUDIO_RATE> aSin2(SIN2048_DATA);
Oscil <SAW2048_NUM_CELLS, AUDIO_RATE> aSaw2(SAW2048_DATA);
Oscil <SQUARE_ANALOGUE512_NUM_CELLS, AUDIO_RATE> aSqu2(SQUARE_ANALOGUE512_DATA);
Oscil <TRIANGLE2048_NUM_CELLS, AUDIO_RATE> aTri2(TRIANGLE2048_DATA);
Oscil <NOISE_STATIC_1_16384_NUM_CELLS, AUDIO_RATE> aNoise2(NOISE_STATIC_1_16384_DATA);


// use #define for CONTROL_RATE, not a constant
#define CONTROL_RATE 256 // powers of 2 please
EventDelay kDelay;
Ead kEnvelope(CONTROL_RATE);

int gain;
int t1;
int t2;
const int type1LED1=2;
const int type1LED2=3;
const int type1LED3=4;
const int type1LED4=5;
const int type1LED5=6;

const int type2LED1=7;
const int type2LED2=8;
const int type2LED3=10;
const int type2LED4=11;
const int type2LED5=12;


const int beat=13;

void setup(){
  kDelay.start(1000);
  Serial.begin(115200);
  Serial.println("start");

  pinMode(type1LED1,OUTPUT);
  pinMode(type1LED2,OUTPUT);
  pinMode(type1LED3,OUTPUT);
  pinMode(type1LED4,OUTPUT);
  pinMode(type1LED5,OUTPUT);
  pinMode(type2LED1,OUTPUT);
  pinMode(type2LED2,OUTPUT);
  pinMode(type2LED3,OUTPUT);
  pinMode(type2LED4,OUTPUT);
  pinMode(type2LED5,OUTPUT);

  pinMode(beat,OUTPUT);
  kDelay.start(2000);
  startMozzi(CONTROL_RATE); // set a control rate of 64 (powers of 2 please)
}


void updateControl(){
  int type1=mozziAnalogRead(0);
  int freq1=mozziAnalogRead(1);
  int type2=mozziAnalogRead(2);
  int freq2=mozziAnalogRead(3);
  int bpm=mozziAnalogRead(5);
  int attack=mozziAnalogRead(4);
  t1=map(type1,0,1023,0,5);
  t2=map(type2,0,1023,0,5);
  int f1=map(freq1,0,1023,5,25);
  int f2=map(freq2,0,1023,50,300);
  int b=map(bpm,0,1023,70,180);
  int dt=60000/b;
  int a=map(attack,0,1023,1,dt);
  int d=dt-a;
  int test;
  ledoff();
  switch (t1){
    case 0:
      aSin1.setFreq(f1);
      digitalWrite(type1LED1,HIGH);
      break;
    case 1:
      aSaw1.setFreq(f1);
      digitalWrite(type1LED2,HIGH);
      break;
    case 2:
      aSqu1.setFreq(f1);
      digitalWrite(type1LED3,HIGH);
      break;
    case 3:
      aTri1.setFreq(f1);
      digitalWrite(type1LED4,HIGH);
      break;
    case 4:
      aNoise1.setFreq(f1);
      digitalWrite(type1LED5,HIGH);
      break;
    default:
        randomMode1(f1);
      break;
  }
  switch (t2){
    case 0:
      aSin2.setFreq(f2);
      digitalWrite(type2LED1,HIGH);
      break;
    case 1:
      aSaw2.setFreq(f2);
      digitalWrite(type2LED2,HIGH);
      break;
    case 2:
      aSqu2.setFreq(f2);
      digitalWrite(type2LED3,HIGH);
      break;
    case 3:
      aTri2.setFreq(f2);
      digitalWrite(type2LED4,HIGH);
      break;
    case 4:
      aNoise2.setFreq(f2);
      digitalWrite(type2LED5,HIGH);
      break;
    default:
        randomMode2(f2);
      break;
  }

  digitalWrite(beat,HIGH);
  if(kDelay.ready()){
    kEnvelope.start(a,d);
    kDelay.start(dt+5);
  }
  digitalWrite(beat,LOW);
    gain= (int) kEnvelope.next();
}
int updateAudio(){
  int aSig1;
  switch (t1){
    case 0:
      aSig1=aSin1.next();
      break;
    case 1:
      aSig1=aSaw1.next();
      break;
    case 2:
      aSig1=aSqu1.next();
      break;
    case 3:
      aSig1=aTri1.next();
      break;
    case 4:
      aSig1=aNoise1.next();
      break;
    default:
      aSig1=aSin1.next();
      break;
  }
  int aSig2;
  switch (t2){
    case 0:
      aSig2=aSin2.next();
      break;
    case 1:
      aSig2=aSaw2.next();
      break;
    case 2:
      aSig2=aSqu2.next();
      break;
    case 3:
      aSig2=aTri2.next();
      break;
    case 4:
      aSig2=aNoise2.next();
      break;
    default:
      aSig2=aSin2.next();
      break;
  }
  int aSig;
  aSig=(aSig1*aSig2)/4;
  aSig=(gain*aSig)>>8;
  return aSig;
}

void loop(){
  audioHook(); // required here
}

void ledoff(){
  digitalWrite(type1LED1,LOW);
  digitalWrite(type1LED2,LOW);
  digitalWrite(type1LED3,LOW);
  digitalWrite(type1LED4,LOW);
  digitalWrite(type1LED5,LOW);
  digitalWrite(type2LED1,LOW);
  digitalWrite(type2LED2,LOW);
  digitalWrite(type2LED3,LOW);
  digitalWrite(type2LED4,LOW);
  digitalWrite(type2LED5,LOW);
}

void randomMode1(int f1){
  switch (random(4)){
    case 0:
      aSin1.setFreq(f1);
      digitalWrite(type1LED1,HIGH);
      break;
    case 1:
      aSaw1.setFreq(f1);
      digitalWrite(type1LED2,HIGH);
      break;
    case 2:
      aSqu1.setFreq(f1);
      digitalWrite(type1LED3,HIGH);
      break;
    case 3:
      aTri1.setFreq(f1);
      digitalWrite(type1LED4,HIGH);
      break;
    case 4:
      aNoise1.setFreq(f1);
      digitalWrite(type1LED5,HIGH);
      break;
  }
}
void randomMode2(int f2){
  switch (random(4)){
    case 0:
      aSin2.setFreq(f2);
      digitalWrite(type2LED1,HIGH);
      break;
    case 1:
      aSaw2.setFreq(f2);
      digitalWrite(type2LED2,HIGH);
      break;
    case 2:
      aSqu2.setFreq(f2);
      digitalWrite(type2LED3,HIGH);
      break;
    case 3:
      aTri2.setFreq(f2);
      digitalWrite(type2LED4,HIGH);
      break;
    case 4:
      aNoise2.setFreq(f2);
      digitalWrite(type2LED5,HIGH);
      break;
  }

}

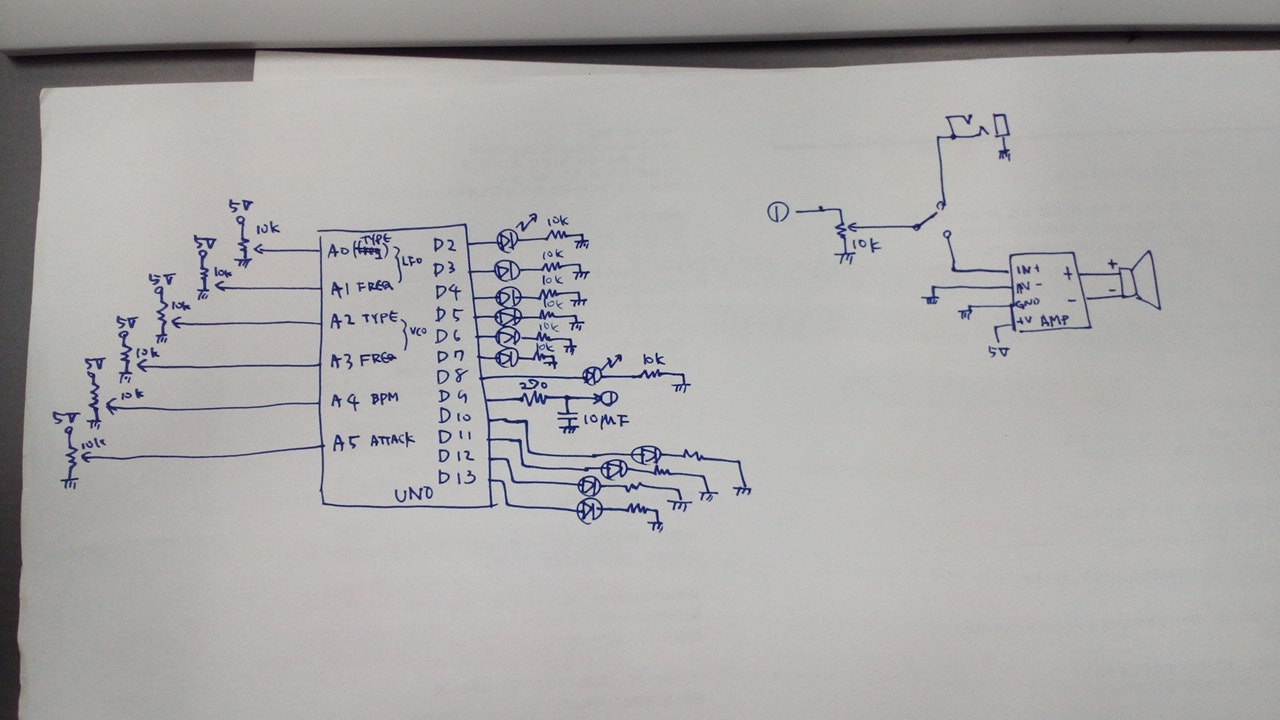

#回路図
