GR-PEACH + AzureでIoTを試す(組込みデバイスの情報をクラウドにあげるまで)

Posted at

Visual Studio 2015のインストール

  1. https://www.visualstudio.com/downloads/download-visual-studio-vs から無償版のCommunity Editionをダウンロード
  2. カスタムインストールで下記2つにチェックをつけてインストールする。
  • Microsoft SQL Server Data Tools
  • Web Developer Tools

Microsoft .NET Micro Frameworkのインストール

  1. https://netmf.codeplex.com/ から最新版をダウンロード
  2. MicroFrameworkSDKを実行してインストールする
  3. netmfvs14を実行してVisual Studio 2015と関連付けを行う

Azure SDKのインストール

  1. http://azure.microsoft.com/ja-jp/downloads/ へアクセスしてVS2015を選択する
  2. ダウンロードされたファイルを実行し、インストールを進める

ファームウェアのインストール

  1. http://netmf4mbed.codeplex.com/ からファームウェアをダウンロード
  2. ダウンロードしたzipファイルのプロパティを開き、ブロックを解除した上で解凍する。解凍すると、tinyclrnbl.binファイルができる。
  3. GR-PEACH外側のUSBコネクタと接続する。
  4. PCでドライブとして認識されるので、そのドライブに先ほどのtinyclrnbl.binを保存する。
  5. 完了すると再マウントされる
  6. PCからUSBを抜き、GR-PEACHからUSBを抜く

デバイスドライバーインストラーのダウンロード

  1. http://aka.ms/IoTKitHoLPDD からGRPeach_NETMF_Driver.zipをダウンロード
  2. zipファイルを展開し、中身のINSTALLを実行する
  3. https://www.visualstudio.com/ja-jp/products/code-vs.aspx からGR-PEACHの内側のUSBコネクタにUSBケーブルを接続し、PCに接続する。

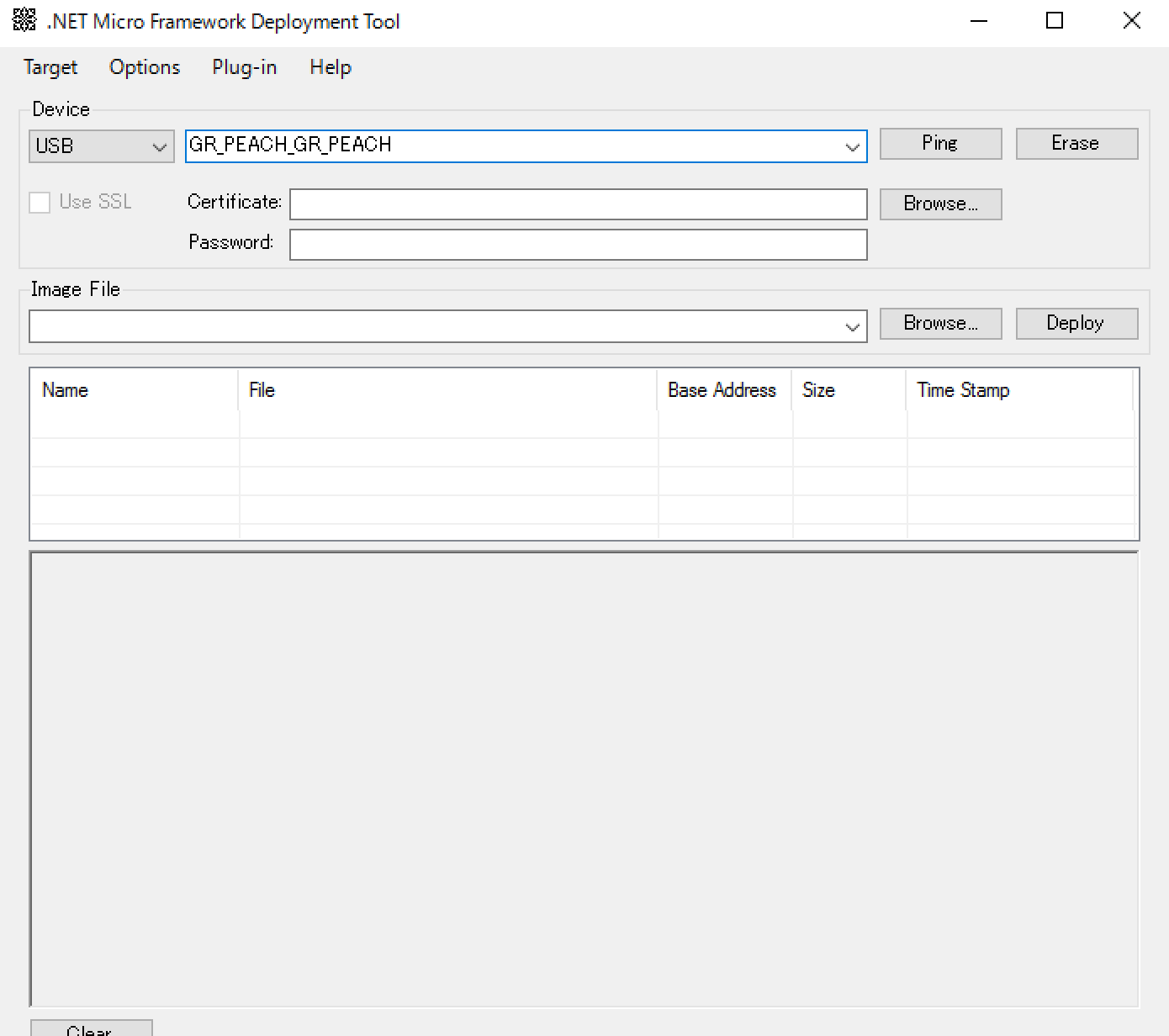

  4. .NET Micro Framework Deployment Toolを開き、Deviceに"USB"を指定すると、"GR_PEACH_GR_PEACH"と表示されることを確認する。
スクリーンショット 2016-03-29 17.12.29.png 5. メニューから『Target』 → 『Configuration』 → 『Network』を選択(仮想環境(VB)のWindows10からだとエラー"Device has old or unsupported configuration"が発生する。解決方法知ってる方は教えてください) 6. Network Configurationダイアログが開くので、MAC Addressを変更してUpdateボタンを押す 7. メニューから『Manage Device Keys』 → 『Update SSL Seed』を選択する。テキストボックスに"Update Complete!"と表示されれば成功(SSLが使えるようになる)。

Visual Studio 2015でアプリ開発

  1. Visual Studio 2015を開く
  2. メニューの『ファイル』 → 『新規作成』 → 『プロジェクト』を選択
  3. 『Visual C#』 → 『Micro Framework』 → 『Console Application』を選択してOK
  4. ソリューションエクスプローラー上でプロジェクトを右クリックしてプロパティを選択

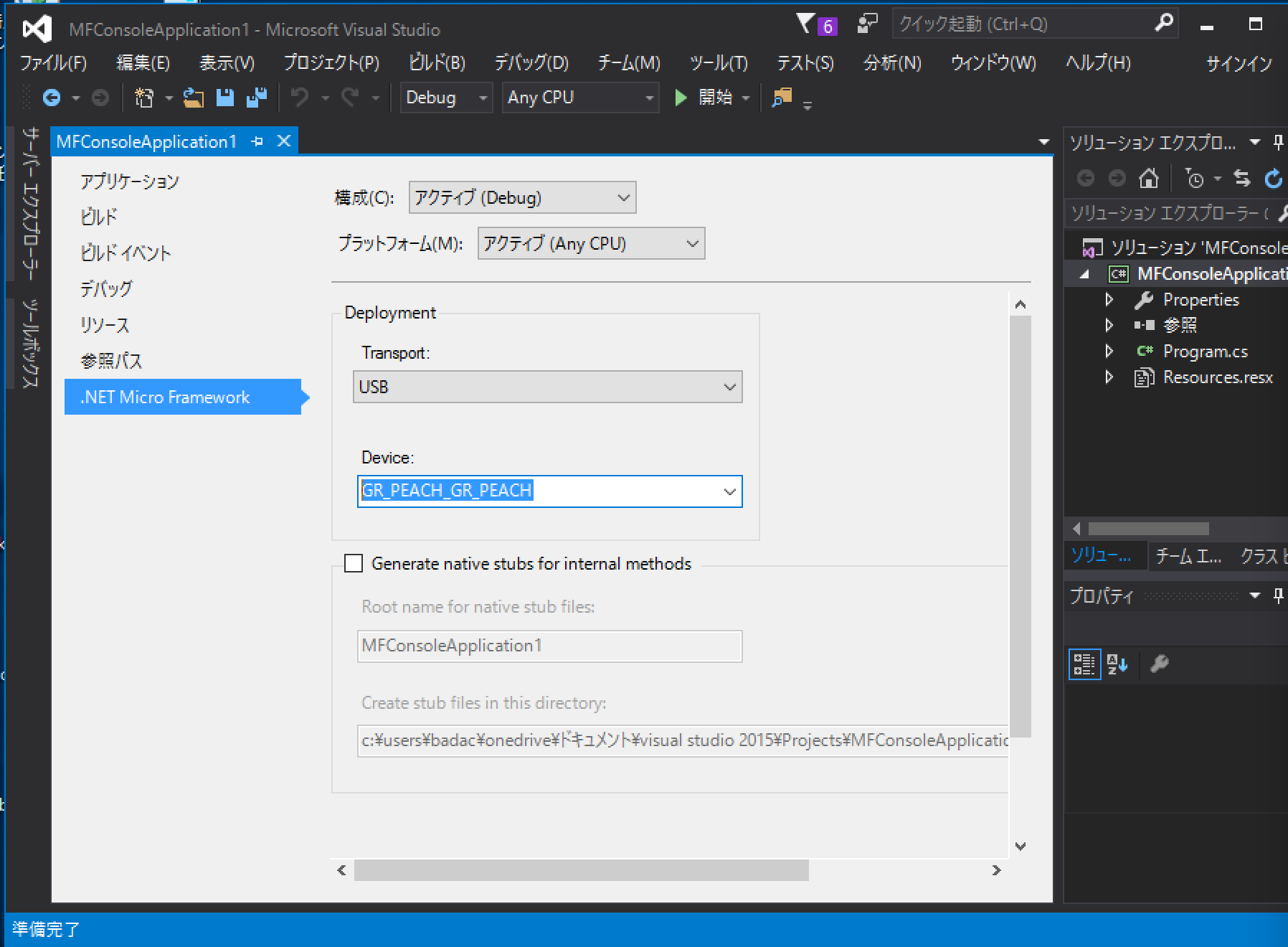

  5. 『.Net Micro Framework』タブの『Deployment』 → 『Transport』でUSBを選択
  6. Deviceに"GR_PEACH_GR_PEACH"が表示される
スクリーンショット 2016-03-31 11.35.29.png 7. Program.csを開く 8. 10行目にブレークポイントを置く 9. 開始ボタンを押す(仮想環境(VB)のWindows10からだとエラー発生)。F10を何度か押してプログラムを完了させると出力に"Hello World!"の表示が確認できる。

組込みデバイスをAzureへ接続する

  1. イーサネットケーブルを接続する
  2. http://aka.ms/IoTKitHoLV3Support からzipファイルをダウンロードして解凍する(以後支援ファイルと呼ぶ)
  3. Visual Studio 2015でPinKitIoTHubAppフォルダ内のPinKitHubApp.slnを開く
  4. HandsOn.csを開き、実行ボタンを押す
  5. TryConnect()内でブレークするので続行ボタンを押す
  6. 出力ビューに"Hello - xxxxxx"と表示される
  7. ここまで確認できたらデバッグを中止する

プロジェクトをWebに公開するためのAzureの設定

  1. http://portal.azure.com へアクセスしてサインインする
  2. メニューから『新規』 → 『WEB + モバイル』 → 『Mobile App』を選択
  3. アプリ名、サブスクリプション、リソースグループを入力する
  4. App Service プランを新規登録する(プラン名は適当、場所はJapan West、価格レベルはD1 Shared)
スクリーンショット 2016-03-31 16.13.30.png 5. ダッシュボードにピン留めするをチェックして作成ボタンを押す 6. 作成されたMobile Appの『設定』 → 『クイックスタート』 → 『Windows C#』 → 『Connect a database』を選択 7. 『Add』 → 『必要な設定の構成』 → 『新しいデータベースの作成』を選択 8. 名前に"IoTHoLDB"と入力し、価格レベルに"Basic"を選択 9. 『サーバー 必要な設定の構成』を選択 10. サーバー名を適当に入力、サーバー管理者ログインに"iotadmin"と入力、パスワードと場所を適宜入力してOKを押す スクリーンショット 2016-03-31 16.32.11.png 11. OKを押してData Connectionを作成する 12. 『Create a table API』 → 『Backend language:』でC#を選択してDownloadボタンを押し、適当なフォルダに保存、zipを解凍する

プロジェクトをWebに公開する

  1. 解凍したslnファイルをVisual Studio 2015で開く
  2. メニューの『ビルド』 → 『ソリューションのリビルド』を選択し、リビルドを行う
  3. ソリューションエクスプローラー上でDataObjectsを右クリックし、『追加』 → 『クラス』を選択
  4. "DeviceEntry.cs"という名前で追加を押す
  5. 以下のようにDeviceEntry.csを編集して保存する(xxxxxxxxxxの部分は適宜変更)
DeviceEntry.cs
using System;
using System.Collections.Generic;
using System.Linq;
using System.Web;

namespace xxxxxxxxxxService.DataObjects
{
    using Microsoft.Azure.Mobile.Server;
    public class DeviceEntry : EntityData
    {
        public string DeviceId { get; set; }
        public bool ServiceAvailable { get; set; }
        public string IoTHubEndpoint { get; set; }
        public string DeviceKey { get; set; }
    }
}
  1. ソリューションエクスプローラーで"DataObjects"フォルダを右クリックし、『追加』 → 『新規スキャフォールディングアイテム』を選択し、『Azure Mobile Appsのテーブルコントローラー』を選択する
  2. モデルクラスに"DeviceEntry"を選択し、データコンテキストクラスをコンボボックスから選択し、追加を押す
  3. ソリューションエクスプローラー上でプロジェクトを右クリックし、『公開』を選択
  4. "Microsoft Azure App Service(A)"を選択し、表示に"リソースの種類"を選択する。Movile App以下のプロジェクトを選択し、OKを押す。
  5. "Webを発行"ダイアログが開かれるので、"次へ"を選択して構成を"Debug"に変更する。
  6. 『発行』を選択すると、Azureに配置され、ブラウザでMobile Serviceのトップページが表示される

組込みデバイスのアプリにMobile App接続情報を追加する

  1. これまで作業していたVisual Studio 2015とは別にもう一つVisual Studio 2015を起動し、PinKitIoTHubAppプロジェクトのHandsOn.csを開く。
  2. 1,2行目のコメントアウトを外す
  3. IoTHoLConfig.csを開き、8行目のDeviceEntryEndPointの[MobileAppName]の部分をサービス名に置き換える
  4. HandsOn.csのEntryDeviceにブレークポイントを設定して開始を押し、ステップ実行で動作確認する。

組込みデバイスから登録された情報をWebに公開する

  1. 支援ファイルのStep2フォルダ内の"DeviceEntry.html", "DeviceEntry.js", "DeviceEntry.css"をMobile Appプロジェクトに追加する
  2. DeviceEntry.jsを開き、2行目のmobileAppNameにサービス名を設定する
  3. ソリューションエクスプローラー上でプロジェクトを右クリックし、"公開"を選択し、発行をクリックしてクラウド側のサービスを更新する。
  4. ブラウザで表示されたらURLにDeviceEntry.htmlを追加してアクセスすると、下記のようにデバイスの情報が表示される。

参考
