Introduction to Kubernetes

Last updated at 2017-02-15Posted at 2017-01-20

Page 1 of 25

@Opt Technologies 社内勉強会 2017/01/20
こちらは、社内勉強会で使った資料となります。

はじめに

話すこと

Kubernetes(以降k8s)とは何か
k8sの機能の一部
簡単なScalaアプリケーションによる例

話さないこと

監視
ロギング
永続化 (Volume)
認証
クラスタの構築方法

コンテナデプロイの利点

Blue-Green(Red-Black)デプロイによる運用コスト減
- <=> In-Place (Capistranoなど)
- コンテナである必要はない。(packerでマシンイメージ作るなどでもいい)
起動が速い
- 素早くスケールできる
- 仮想マシンには無い利点
開発環境と本番環境のギャップを減らせる

コンテナデプロイで考えなければならないこと

コンテナ同士の通信
- 例: MicroServices
Load Balancing
- オートスケーリング
マルチホストでのコンテナの割り当て
自動リカバリ
などなど

k8sとは

前述のような課題を解決する、コンテナオーケストレーションツールの一つ
- 他: Docker Swarm, Amazon ECS etc
Google内部で使われていたBorgが元になっている
マネージドサービスもある
- Google Container Engine (GKE)
読み方は、k8s meetupでは「クバネテス」が多数派だった印象

この資料の環境

minikube : v0.14.0
- kubernetes : v1.5.1

k8sのアーキテクチャ

図などはこちらを参照。Kubernetes architecture

Master

k8sはmaster - slave(node)モデル。
クラスタの管理を行う、複数のコンポーネントの組をmaster(またはcontrol plane)と呼ぶ。
すべてを1マシンに配置する必要はない。（特にetcdは分けたほうがよさそう）
k8sはmasterが死んでもpodは動き続けるので、HA構成にしなくてもある程度運用できそう。(もちろんapi-serverが死んでるのでpodの追加/削除などはできない。あとDNSとかはどうなるんだろう？)

以下がmasterを構成するコンポーネント

kube-apiserver
- k8sの設定情報のCRUDを行うREST server
etcd
- Raftという合意アルゴリズムに基づくGo製の分散KVS
- k8sクラスタの設定情報はすべてここに保存される
kube-controller-manager
- k8sでは、controllerと呼ばれるループがいくつか回っていて、そのループの中で現在のクラスタのstateと設定されたstateを比較して更新していく。
- そのコントロールループを束ねたデーモン
  - Replication Controller
  - Node Controller
  - Deployment Controller
  - などなど
kube-scheduler
- 新たに追加されたpodを検出し、nodeにスケジューリングする。
addons
- クラスタ内DNSなど、一部の期間機能はそれ自体がpod/serviceとして動いていて、これらをaddonsと呼ぶ。
- kube-systemというnamespaceが割り当てられる。 ($ kubectl get svc --namespace=kube-systemで見える)

参考

Node

コンテナが走るマシンのことを、nodeと呼ぶ。（従来はminionと呼ばれていた）
nodeの追加/削除はk8sの責務の外。（落ちているnodeにpodをスケジューリングしない、などはしてくれる）

k8sクラスタのメンバとして動作するために、すべてのnodeで以下のデーモンが動いている。

kubelet
- apiserverを通じて、自ノードに割り当てられたpodを確認し、起動する
kube-proxy
- 設定されたserviceに応じて、TCP/UDP通信を適切なpodにforwardするproxy

参考

Resources(一部)

k8sで提供されているresourceの一部を解説。

カスタムresourceを定義することもできる。(https://kubernetes.io/docs/user-guide/thirdpartyresources/)

Pod

複数のコンテナの集合で、デプロイの最小単位。

複数のコンテナをまとめたいケース:
- fluentdなどのログコレクターを一緒に走らせる
- Redisのキャッシュレイヤーを挟む

Replication Controller

指定した数のpodが立ち上がっていることを保証する。
- 多すぎたら殺す、少なかったら立ち上げる、落ちたら再起動する

Deployment

Replication Controllerの機能に加え、以下の機能を提供する
- podのローリングアップデート
- ロールバック

Service

podは、replication controllerによる追加/削除や再起動が行われるため、基本的にipは固定でない。
なので、podに別のpodからリクエストを送ったり(micro serviceなど)、クラスタ外部からpodにアクセスする際にはserviceを作る。
クラスタ内部からは、DNSでserviceを参照できるようになる。

Serviceは、用途別に4種類ある。

ClusterIP

クラスタ内部からしかアクセスしないpodに対しては、このtypeのserviceを作成する。
どのpodにリクエストを振り分けるかどうか、はlabelで設定する。

NodePort

クラスタ外部からアクセスする際に、このtypeで作成する。
作成時に、nodePortとよばれるポートが自動的に割り当てられ、すべてのnodeに対して、nodeのip:nodePortで該当podにアクセスできるようになる。(ClusterIPと同じく、podの行き先はlabelで設定)
nodePortは明示的に指定できるが、重複をさけるためk8sに任せた方がよい。
外部LBを使って、詳細なhealthチェックの設定やSSL-terminationを行う場合、「NodePortでserviceを作成後、kubectlでnodePortを取得、別途(GCPならdeployment-managerなど)でLBを設定」するのがよさそう？

LoadBalancer

NodePortと同じくクラスタ外部にpodを公開する際に使うが、外部LBも自動的に作成される。(GKEならCloud LB)
- healthチェックのエンドポイントや間隔など、細かい制御が可能なのか？(未調査)
- 作成されるLBはL4。L7LBを使いたい場合は上述の通りNodePort + L7LBを別途立てるか、Ingress Resourcesを使う。

ExternalName

他のとは違い、podから外部サービスを参照したい際に使う
- 実運用では、RDBはマネージドサービスを使いたかったりすると思うので、そういう場合にExternalNameを立てる。
- ローカルと本番で向き先を変える、みたいのがExternalName Serviceの切り替えだけでできる。

参考

Example

Akka-Http application
- backend DB (external MySQL)

0. Clone repository

$ git clone https://github.com/ocadaruma/introduction-to-kubernetes

1. Build image

$ eval $(minikube docker-env) # minikube上でローカルのdockerイメージを使うため
$ cd app
$ sbt docker
$ docker images
REPOSITORY                                            TAG                 IMAGE ID            CREATED             SIZE
example/example                                       latest              ac5970138dba        About an hour ago   144.4 MB
example/example                                       v1.0-SNAPSHOT       4a6bdb4a8719        8 hours ago         144.4 MB

2. Create services

$ cd ../k8s
$ kubectl create -f services.yaml
service "mysql-service" created
service "example-app" created
$ kubectl get svc
NAME            CLUSTER-IP   EXTERNAL-IP   PORT(S)    AGE
example-app     10.0.0.24    <nodes>       3000/TCP   40s
kubernetes      10.0.0.1     <none>        443/TCP    54d
mysql-service                10.0.2.2      3306/TCP   40s
$ kubectl get svc example-app -o 'jsonpath={.spec.ports[0].nodePort}'
32425

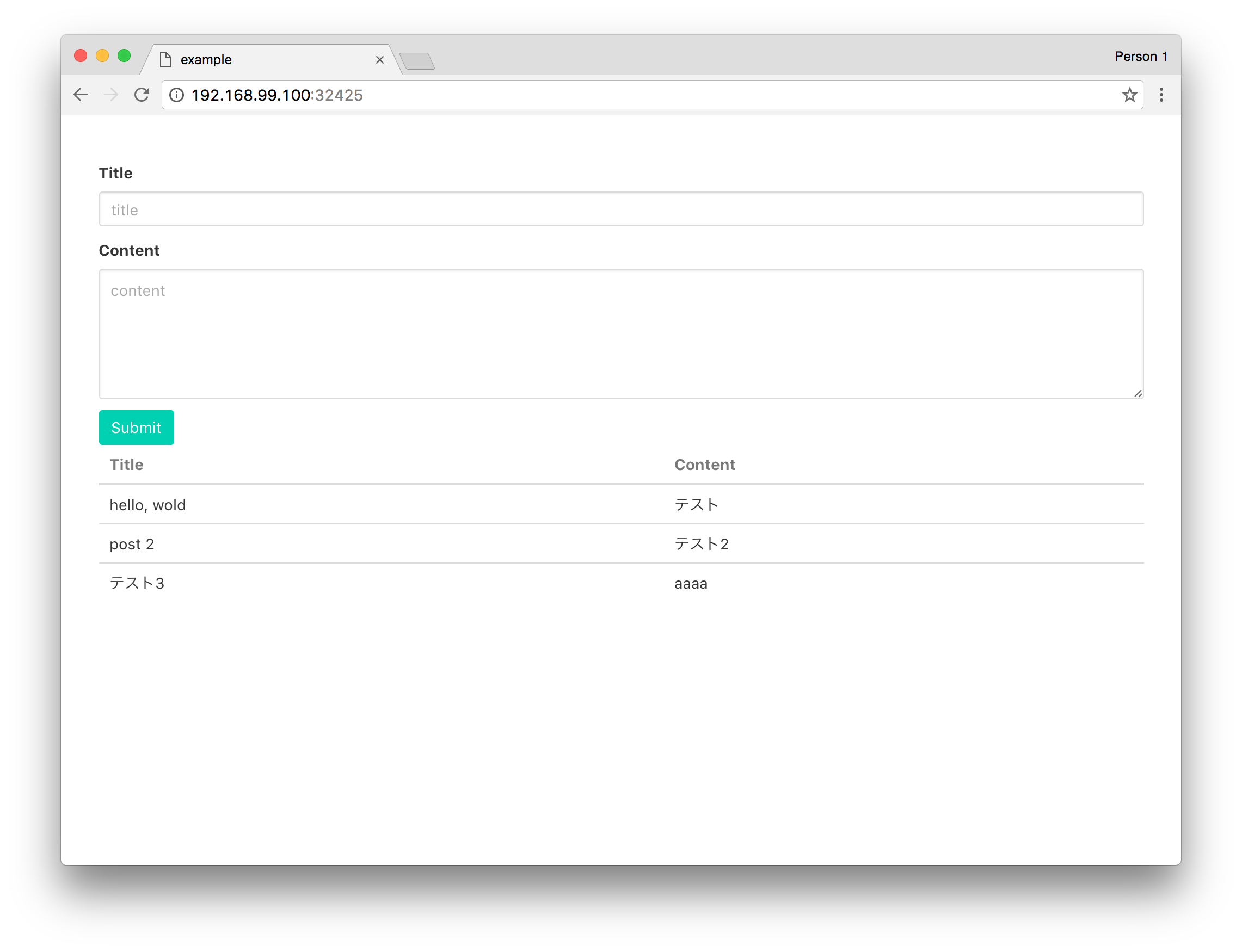

32425番でNodePortが作成されました。

3. Deploy application

$ kubectl apply -f deployment.yaml
deployment "example-app-deployment" created
$ kubectl get po
NAME                                      READY     STATUS    RESTARTS   AGE
example-app-deployment-2393591303-86kcz   1/1       Running   0          18s
example-app-deployment-2393591303-8nn4g   1/1       Running   0          18s
example-app-deployment-2393591303-ldbx1   1/1       Running   0          18s

リポジトリ

https://github.com/ocadaruma/introduction-to-kubernetes
