さっそくGenuino101を触ってみた。 セットアップからNode.jsでLチカまで。

Genuino101が発売されましたね。

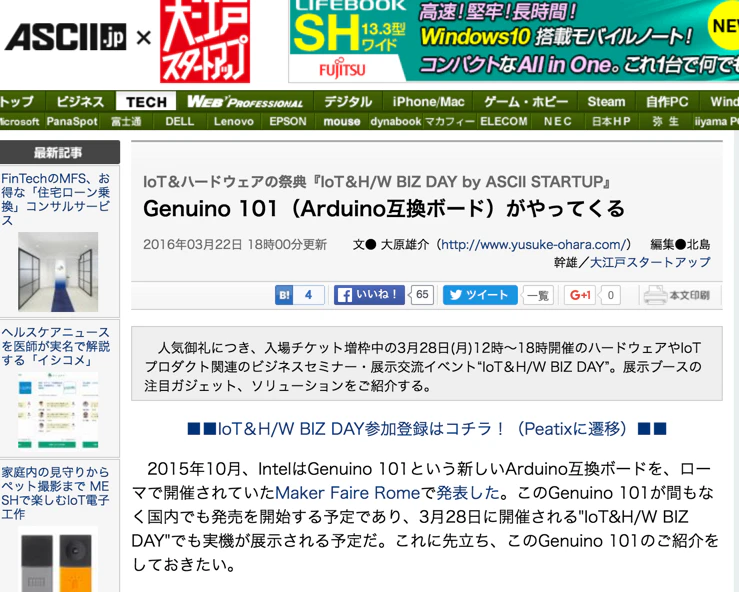

アスキーさんでも紹介されてます。

http://jp.rs-online.com/web/p/processor-microcontroller-development-kits/9139999/
https://www.switch-science.com/catalog/2670/

IntelのCurieっていうCPUを積んだボードです。

スペックや特徴

• Bluetooth搭載
• 加速度センサ
• Intel Edison (Kit for Arduino)の半額以下

などなど、結構注目ですね。

以下、RSより

Genuino 101開発ボードの特長と利点
•Intel® Curie™マイクロコントローラ搭載
-32ビットIntel® Quark™マイクロコントローラ
-384 kBのフラッシュメモリ
-80 kB SRAM
-DSPセンサハブ
-6軸コンボセンサ、モバイルでの使用に対応するための加速度計及びジャイロスコープ付き
-Bluetooth接続(GAP、GATT、DIS)
-Windows、MAC OS X、Linuxと互換
-継続的なIntel開発が行われるリアルタイムRTOSオペレーティングシステム(2016年3月にオープンソースとして使用可能)
-Arduino IDEにアクセスして開発サポート
•デュアルコアアーキテクチャでより高速にコンパイル
•デジタルI/Oピン x 14
•アナログピン x 5
•シリアル通信とスケッチアップロード用のUSB1.1ポート x 1
•JTAGデバッグポート
•過電圧保護
•電源ジャック
•SPI信号のICSPヘッダ
•I2Cピン
•ステータスLED
-D13の緑色LED x 1
-アクティビティ用の緑色LED x 1
-電源用の緑色LED x 1
-エラー用の赤LED x 1
•寸法: 70 x 55 x 20 mm

使ってみる

• Arduino 1.6.7以上じゃないとエラーが出るみたいです。
• 僕は最新のArudino 1.6.8を使いました。
• https://www.arduino.cc/

現状ではプリインストールはされてないみたいなのでGenuino向けのパッケージを追加します。

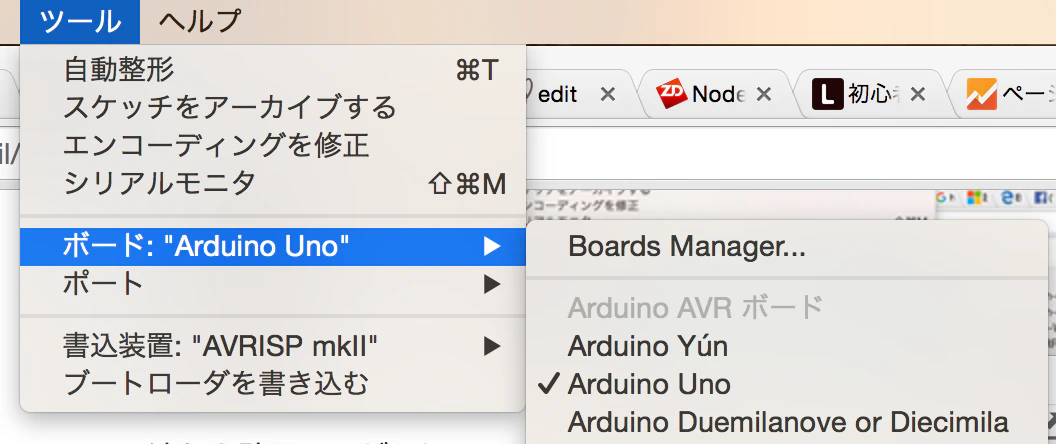

[ツール] -> [ボード] -> [Boards Manager]を選択しましょう。

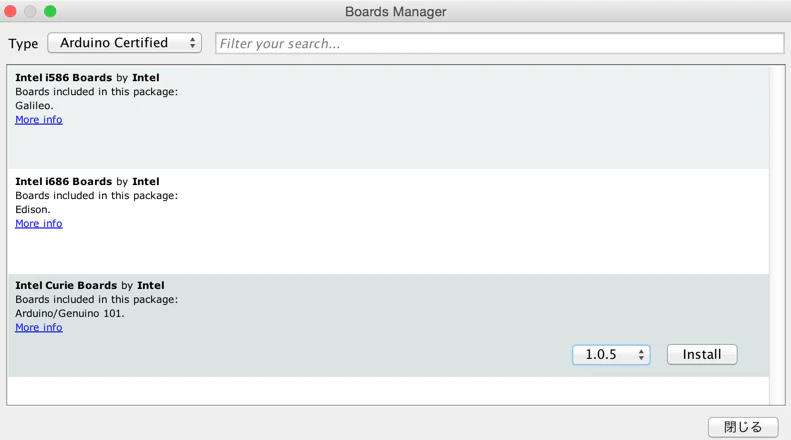

TypeのプルダウンをArduino CertifiedにしIntel Curie Boards by Intelの項目のInstallを選択しましょう。

少し時間がかかります。

無事にインストール完了です。

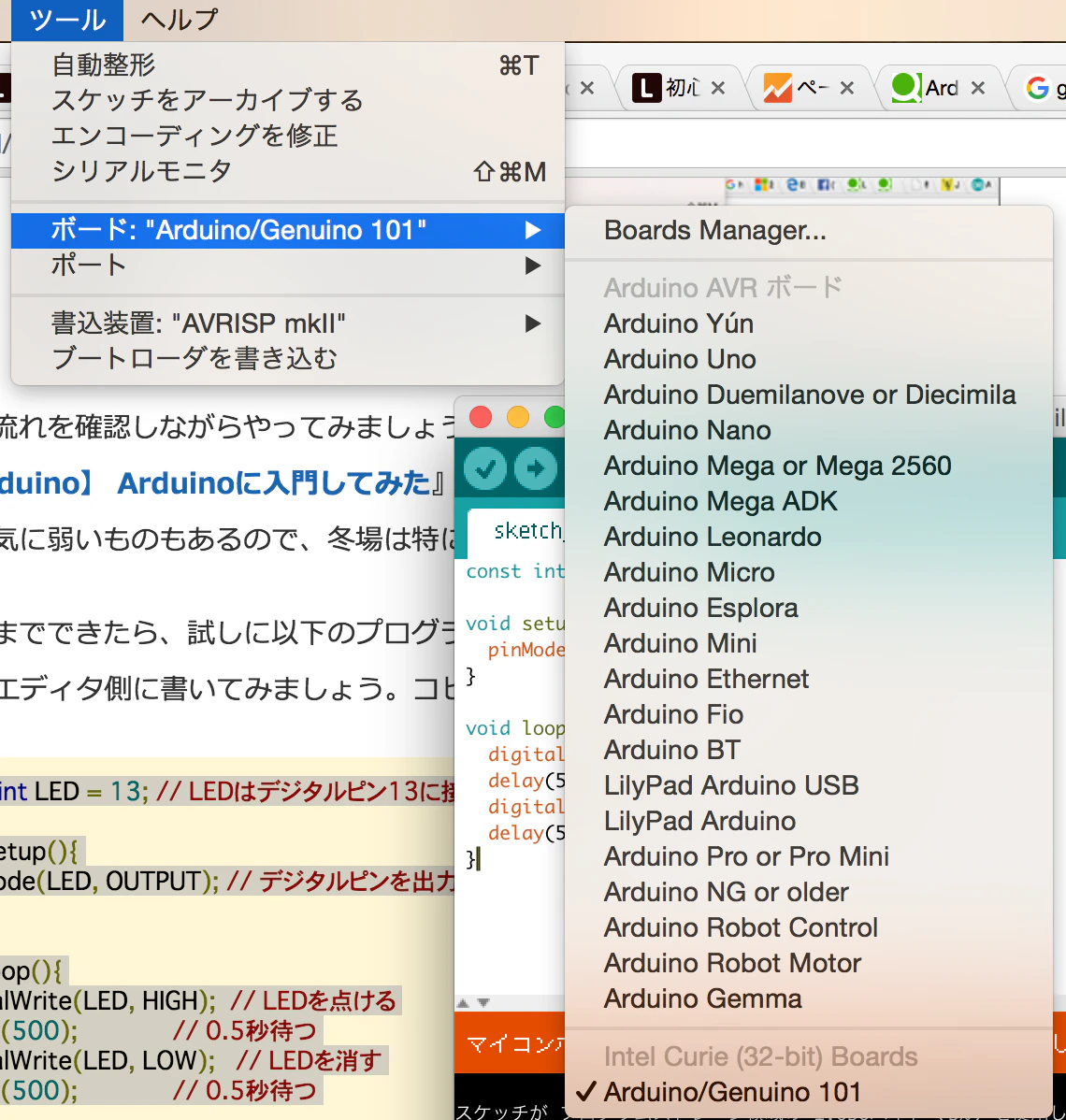

[ツール] -> [ボード] -> [Adruino/Genuino 101]が追加されているので選択しましょう。

メモ、最初エラーが出た

僕のArduino IDEはv1.6.5でした。

ビルドオプションが変更されました。全体をリビルドしています。
In file included from sketch_mar25a.ino:1:0:
/Users/sugawara_nobisuke/Library/Arduino15/packages/Intel/hardware/arc32/1.0.5/cores/arduino/Arduino.h:33:2: error: #error IDE version incompatible with Arduino 101. Please upgrade to version 1.6.7 or newer.
 #error IDE version incompatible with Arduino 101. Please upgrade to version 1.6.7 or newer.
  ^
コンパイル時にエラーが発生しました。

ArduinoIDEのバージョンを1.6.8にあげたら治りましたよ。

Lチカしてみよう。

まずはArduinoで。以下をコピペして実行してみましょう。

const int LED = 13; // LEDはデジタルピン13に接続

void setup(){
  pinMode(LED, OUTPUT); // デジタルピンを出力に設定
}

void loop(){
  digitalWrite(LED, HIGH);  // LEDを点ける
  delay(500);              // 0.5秒待つ
  digitalWrite(LED, LOW);   // LEDを消す
  delay(500);              // 0.5秒待つ
}

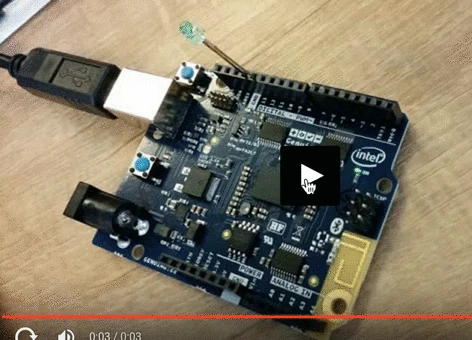

Try pressing MASTER_RESET buttonって表示がでるので、Genuinoに物理的に付いているMASTER RESETボタンを押しましょう。

すると動いてくれます。

わーい。

johnny-fiveを使ってNode.jsからGenuino制御

Node.jsではじめるArduinoで人感センサ制御を参考にFirmata書き込みをしましょう。

StandardFirmataってやつです。

• Node.jsバージョン確認

$ node -v
v5.7.1

• johnny-fiveのインストール

$ npm i johnny-five

app.js

var five = require('johnny-five');
var board = new five.Board();
board.on('ready', function () {
  var led = new five.Led(13);
  led.blink(1000);
});

これで実行してみましょう。

わーい。

これでNode.jsからLチカができましたね。
Web技術の可能性が広がるなぁ

##まとめ

今回はとりあえずGenuinoをNode.jsでLチカするところまでを紹介しました。
他のArduino系のデバイスと同じ感じかもしれませんが、今後かなり期待したいと思っているので勢いで書いてみました。

もっと使ってみたいですね。
